Descripción del producto:

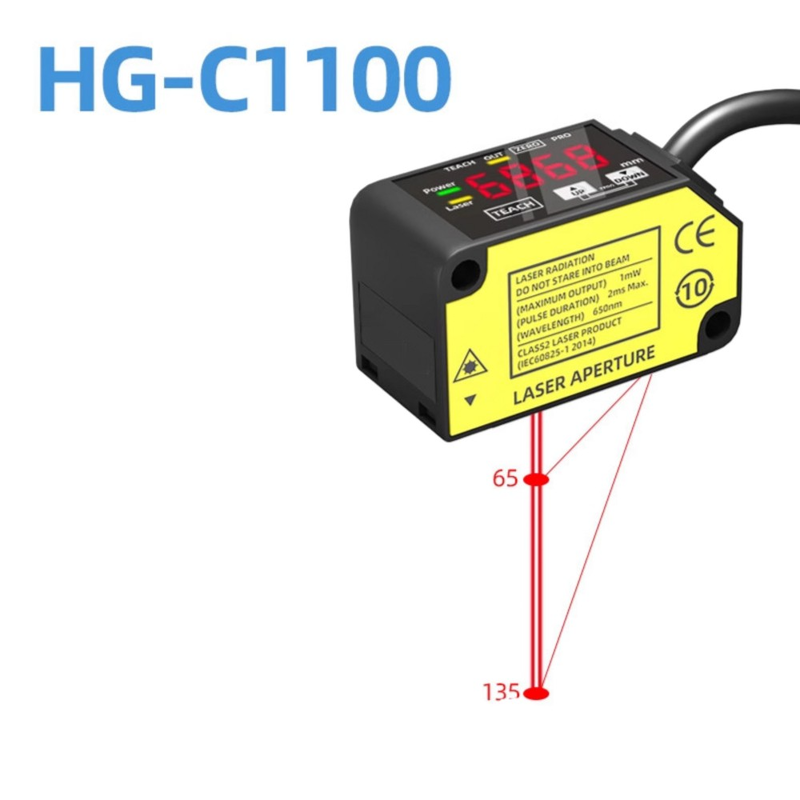

La serie HG-C consta de sensores de desplazamiento láser CMOS compactos diseñados específicamente para mediciones de distancia y posición fiables y de alta precisión en entornos de automatización industrial. Cada unidad cuenta con un sistema óptico láser CMOS integrado combinado con un espejo incorporado, lo que permite un perfil delgado sin comprometer la precisión de la medición que se espera típicamente de los sensores de desplazamiento dedicados.

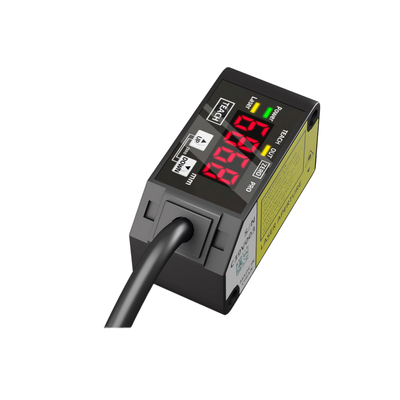

Equipados con una pantalla digital de 7 segmentos, estos sensores indican directamente las distancias medidas en milímetros. Esta práctica función permite a los operarios verificar fácilmente las lecturas y configurar los ajustes de umbral in situ, eliminando la necesidad de dispositivos de programación externos.
La serie ofrece cinco distancias centrales de medición diferentes: 30 mm, 50 mm, 100 mm, 200 mm y 400 mm. Los rangos de medición correspondientes abarcan desde ±5 mm hasta ±200 mm, con valores de repetibilidad que varían entre 10 µm y 800 µm según el modelo específico. La precisión lineal es de ±0,1% de la escala completa para los modelos de 30, 50 y 100 mm, mientras que las versiones de rango extendido proporcionan una linealidad dentro de ±0,2% o ±0,3% de la escala completa.
En cuanto a las opciones de salida, los sensores HG-C ofrecen señales analógicas de voltaje (0–5 V) y de corriente (4–20 mA). También incluyen salidas de control de colector abierto NPN o PNP, que ofrecen modos de operación seleccionables Light-ON o Dark-ON para adaptarse a diversos requisitos del sistema.
Diseñada pensando en la durabilidad, la serie HG-C está encapsulada en una carcasa compacta con clasificación IP67, capaz de operar en un rango de temperatura de -10 °C a +45 °C. Los dispositivos son resistentes a vibraciones y golpes, alimentados por una fuente de 12–24 V CC con bajo consumo de corriente (40 mA o menos a 24 V CC). Además, los usuarios pueden elegir entre tiempos de respuesta de 1,5 ms, 5 ms o 10 ms.
Las certificaciones como CE, UKCA, FDA y UL/c-UL están disponibles para diferentes modelos HG-C, lo que garantiza el cumplimiento de las normas internacionales de seguridad y calidad.
Características:
El diseño óptico emplea una estructura CMOS compacta con un espejo incorporado, lo que reduce eficazmente la profundidad del sensor sin comprometer la alta precisión típica de los sensores de desplazamiento.

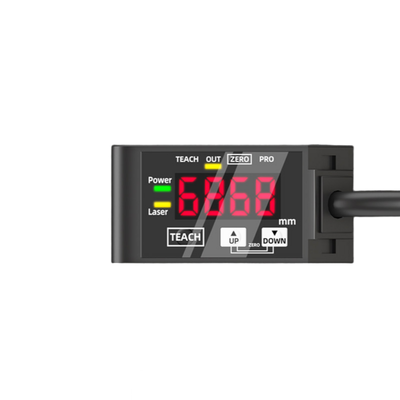

Las mediciones se muestran digitalmente en milímetros a través de una clara pantalla de 7 segmentos. Esta característica permite una configuración sencilla de los umbrales y una verificación inmediata in situ de las distancias medidas.
El sensor ofrece múltiples rangos de medición, con distancias centrales disponibles en 30, 50, 100, 200 y 400 milímetros. Estas opciones proporcionan flexibilidad para rangos de medición que varían de ±5 mm a ±200 mm.
Se garantiza una alta repetibilidad en todos los modelos, que oscila entre unos impresionantes 10 micrómetros en el HG-C1030 y 800 micrómetros en el HG-C1400 para medir distancias entre 200 y 400 milímetros.
Se proporcionan salidas analógicas duales, que incluyen señales de voltaje de 0–5 V y de corriente de 4–20 mA, lo que facilita la adquisición de datos externa y los ajustes de escala convenientes.
Los usuarios pueden seleccionar el tiempo de respuesta entre tres configuraciones: 1,5 ms, 5 ms o 10 ms, lo que les permite equilibrar la velocidad de medición con la estabilidad de la señal según las necesidades específicas de su aplicación.
La salida de control admite configuraciones NPN o PNP a través de una salida de transistor de colector abierto. Incluye modos Light-ON/Dark-ON seleccionables junto con protección contra cortocircuitos incorporada para mejorar la fiabilidad.

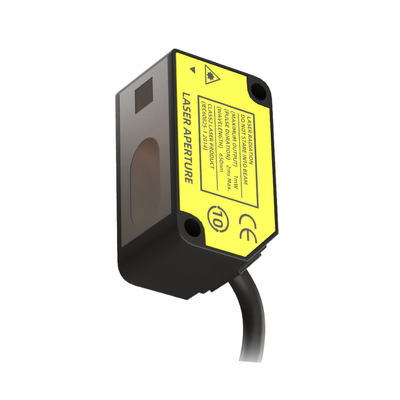

Diseñado para entornos industriales difíciles, el sensor cuenta con una clasificación IP67, lo que garantiza que sea hermético al polvo y resistente a la entrada de agua.
Cumple con una amplia gama de normas de certificación, incluidas CE (EMC/RoHS), UKCA, cumplimiento de la notificación láser de la FDA y tiene reconocimientos UL/c-UL, lo que garantiza el cumplimiento y la seguridad en diversos mercados.
A pesar de sus capacidades avanzadas, el sensor mantiene un bajo consumo de energía, consumiendo 40 mA o menos a 24 V CC y hasta 65 mA a 12 V CC, lo que lo hace energéticamente eficiente para un funcionamiento continuo.
Parámetros técnicos:
| Voltaje de suministro |
12–24 V CC ±10% |
| Clase de protección |
IP67 |
| Salida de control |
Colector abierto NPN (versiones PNP disponibles) |
| Salida analógica |
Voltaje 0–5 V / Corriente 4–20 mA |
| Distancia central de medición |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
| Repetibilidad |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Rango de medición |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Tiempo de respuesta |
1,5 / 5 / 10 ms seleccionable |
| Serie de productos |
Serie 3RT1, Serie 3RT1, Serie 3RT1 |
Aplicaciones:
La detección de posición y presencia juega un papel crucial en la automatización industrial al garantizar que las piezas de trabajo se entreguen y posicionen con precisión en robots de transferencia y estaciones de montaje. Este proceso de verificación ayuda a mantener la eficiencia y la precisión en todo el flujo de trabajo de fabricación.
Otra aplicación importante implica la verificación de la altura y la cantidad de apilamiento. Al medir la altura de los objetos apilados o confirmar el número de capas, los sistemas de manipulación de materiales pueden operar de manera más confiable y evitar errores relacionados con recuentos o alturas incorrectas.
La inspección de espesores y dimensiones es vital para el control de calidad en línea. Este proceso implica medir piezas, láminas y varios componentes a medida que se producen, lo que ayuda a garantizar que cumplan con las tolerancias y los estándares especificados sin ralentizar la línea de producción.
El monitoreo de desplazamiento ofrece retroalimentación en tiempo real para varios tipos de equipos, como etapas de posicionamiento, prensas y máquinas de conformado. El monitoreo continuo garantiza que estas máquinas operen dentro de sus parámetros previstos, mejorando así la precisión y reduciendo el riesgo de defectos.
El control de calidad a menudo se ejecuta a través de inspecciones de pasar/no pasar que utilizan valores umbral derivados de lecturas de distancia digital. Este método proporciona un medio sencillo para decidir si un producto cumple con los requisitos de calidad, simplificando la toma de decisiones en la planta de producción.
Por último, la guía de robots se beneficia de la retroalimentación de distancia analógica, que es esencial para las operaciones de recogida y colocación y los sistemas de manipulación automatizados. Al proporcionar información precisa sobre la distancia, los robots pueden realizar sus tareas de manera más efectiva y con mayor fiabilidad.
