Descripción del producto:

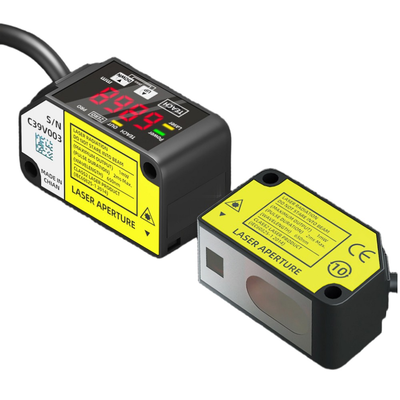

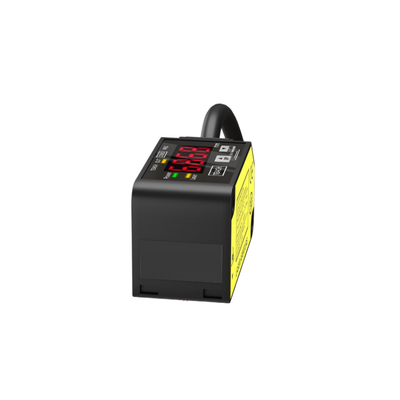

La serie HG-C consta de sensores de desplazamiento láser CMOS compactos diseñados para proporcionar mediciones de distancia y posición estables y de alta precisión en aplicaciones de automatización industrial. Cada sensor incorpora un sistema óptico láser CMOS combinado con un espejo incorporado, lo que permite un perfil de cuerpo delgado y, al mismo tiempo, ofrece una precisión de medición comparable a la de los sensores de desplazamiento especializados.

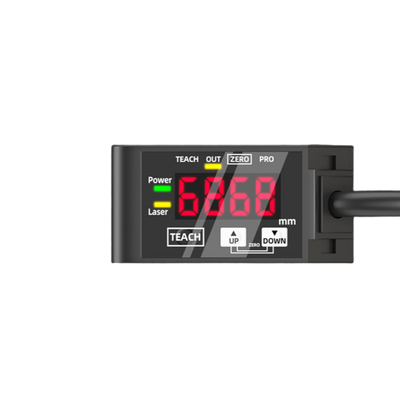

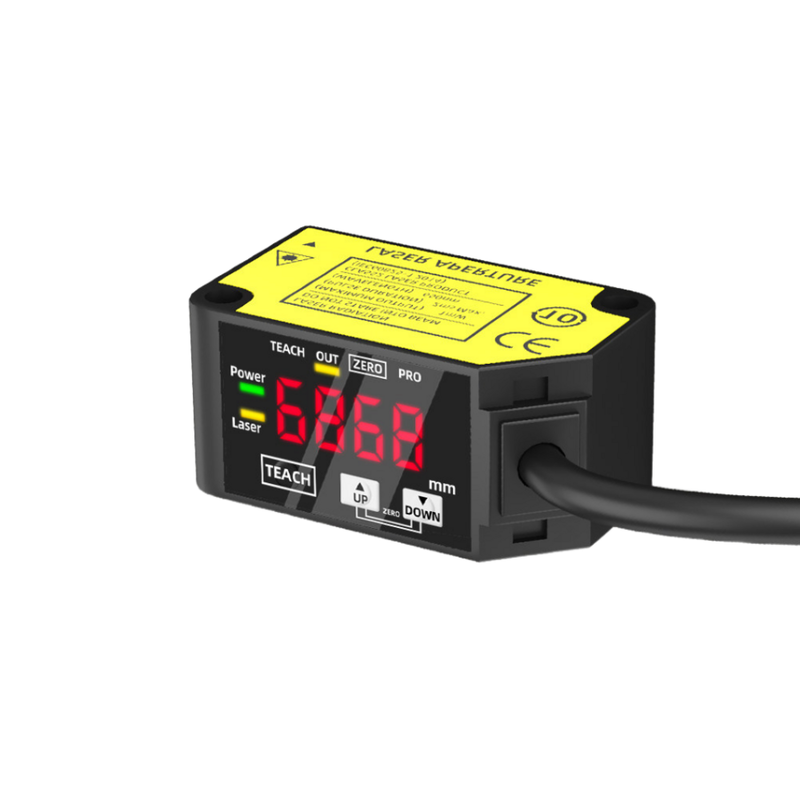

Una característica clave de estos sensores es la pantalla digital de 7 segmentos que presenta directamente las distancias medidas en milímetros. Esto permite a los operadores verificar fácilmente las lecturas y establecer valores umbral in situ sin necesidad de dispositivos de programación externos.
La serie HG-C ofrece cinco distancias centrales de medición distintas: 30 mm, 50 mm, 100 mm, 200 mm y 400 mm. Los rangos de medición correspondientes varían de ±5 mm a ±200 mm, con una repetibilidad que depende del modelo y oscila entre 10 µm y 800 µm. Para la linealidad, los modelos de 30 mm, 50 mm y 100 mm mantienen ±0,1% de escala completa, mientras que los sensores de mayor alcance tienen especificaciones de linealidad de ±0,2% o ±0,3% de escala completa.
Estos sensores proporcionan opciones de salida versátiles, que incluyen voltaje analógico (0-5 V), corriente analógica (4-20 mA) y salidas de control de colector abierto NPN o PNP. Los usuarios pueden seleccionar el modo de operación de salida de control como Light-ON o Dark-ON, según los requisitos de la aplicación.
Integrados en una carcasa compacta con clasificación IP67, los sensores de la serie HG-C son robustos contra factores ambientales como el polvo y la entrada de agua. Operan de manera confiable dentro de temperaturas que van desde -10 °C hasta +45 °C y están diseñados para soportar vibraciones y golpes encontrados en entornos industriales. Alimentados por una fuente de 12-24 V CC, estos sensores consumen una corriente baja de 40 mA o menos a 24 V CC. Además, los tiempos de respuesta se pueden elegir entre 1,5 ms, 5 ms o 10 ms para adaptarse a diferentes velocidades de aplicación.
Dependiendo del modelo específico, los sensores de la serie HG-C están certificados para cumplir con los estándares CE, UKCA, FDA y UL/c-UL, lo que garantiza el cumplimiento de las regulaciones globales de seguridad y calidad.
Características:
El diseño óptico CMOS compacto presenta un espejo incorporado que reduce significativamente la profundidad del sensor sin comprometer la alta precisión típica de los sensores de desplazamiento. Este diseño innovador garantiza mediciones precisas manteniendo un perfil delgado.
Las mediciones se muestran convenientemente en milímetros en una clara pantalla digital de 7 segmentos. Esta lectura directa simplifica el proceso de configuración de umbrales y permite una fácil verificación in situ de las distancias medidas.
El sensor admite múltiples rangos de medición, con distancias centrales disponibles en 30, 50, 100, 200 y 400 mm. Estas opciones permiten rangos de medición que cubren desde ±5 mm hasta ±200 mm, lo que permite una amplia variedad de aplicaciones.
Se garantiza una alta repetibilidad, con una precisión que oscila desde tan solo 10 µm en el modelo HG-C1030 hasta 800 µm en el HG-C1400 al medir distancias entre 200 y 400 mm. Esto garantiza resultados consistentes y confiables en mediciones repetidas.
Para fines de adquisición y escalado de datos externos, se proporcionan salidas analógicas duales. Estas incluyen una salida de voltaje de 0-5 V y una salida de corriente de 4-20 mA, lo que ofrece opciones versátiles para la integración con otros sistemas.
El tiempo de respuesta del sensor es seleccionable entre 1,5 ms, 5 ms y 10 ms. Esta característica permite a los usuarios equilibrar la velocidad de medición y la estabilidad de la señal según sus requisitos específicos.
La salida de control está disponible en configuraciones NPN o PNP, utilizando una salida de transistor de colector abierto. Admite modos de operación Light-ON o Dark-ON seleccionables y está equipado con protección contra cortocircuitos para mejorar la confiabilidad.
El sensor tiene clasificación IP67, lo que indica que es completamente estanco al polvo y resistente a la entrada de agua. Esta robusta protección lo hace adecuado para su implementación en entornos industriales duros y exigentes.
Viene con amplias certificaciones que incluyen CE (cumple con EMC y RoHS), UKCA, cumplimiento de aviso láser FDA, así como reconocimientos UL y c-UL, lo que garantiza la adhesión a los estándares internacionales.
A pesar de sus características avanzadas, el sensor mantiene un bajo consumo de energía, consumiendo 40 mA o menos a 24 V CC y 65 mA o menos a 12 V CC, lo que promueve la eficiencia energética.
Parámetros técnicos:
| Salida analógica |
Voltaje de 0-5 V / Corriente de 4-20 mA |
| Salida de control |
Colector abierto NPN (versiones PNP disponibles), compatible con contactor de motor, contactor SIRIUS y contactor de 3 polos |
| Voltaje de alimentación |
12-24 V CC ±10% |
| Rango de medición |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Repetibilidad |
10 µm, 30 µm, 70 µm, 200 µm, 800 µm |
| Tiempo de respuesta |
1,5 / 5 / 10 ms seleccionable |
| Clase de protección |
IP67 |
| Distancia central de medición |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Aplicaciones:
Detección de posición y presencia
Esta aplicación implica verificar la entrega y el posicionamiento preciso de las piezas de trabajo tanto en robots de transferencia como en estaciones de ensamblaje. Asegurar la colocación correcta es fundamental para la automatización y el flujo de trabajo eficientes.
Verificación de altura de pila y cantidad
Este proceso mide la altura de los artículos apilados o confirma el número de capas en escenarios de manipulación de materiales. El recuento preciso de capas ayuda a mantener el control de inventario y la consistencia de la producción.
Inspección de espesor y dimensiones
Se utilizan técnicas de medición en línea para inspeccionar piezas, láminas y diversos componentes durante la fabricación. Estas inspecciones garantizan que los productos cumplan con las tolerancias dimensionales y los estándares de calidad especificados.
Monitoreo de desplazamiento
El monitoreo en tiempo real del desplazamiento proporciona retroalimentación esencial para la operación de etapas de posicionamiento, prensas y equipos de conformado. Esta retroalimentación ayuda a mantener la precisión en todos los procesos de fabricación.
Control de calidad
El aseguramiento de la calidad se apoya en inspecciones de pasar/no pasar que utilizan valores umbral derivados de mediciones de distancia digital. Este método garantiza que los componentes cumplan con los criterios predefinidos antes de avanzar.
Guía de robots
Se proporciona retroalimentación de distancia analógica a los sistemas robóticos para admitir tareas de recogida y colocación y manipulación automatizada de materiales. Esta guía mejora la precisión y la eficiencia de las operaciones robóticas.
