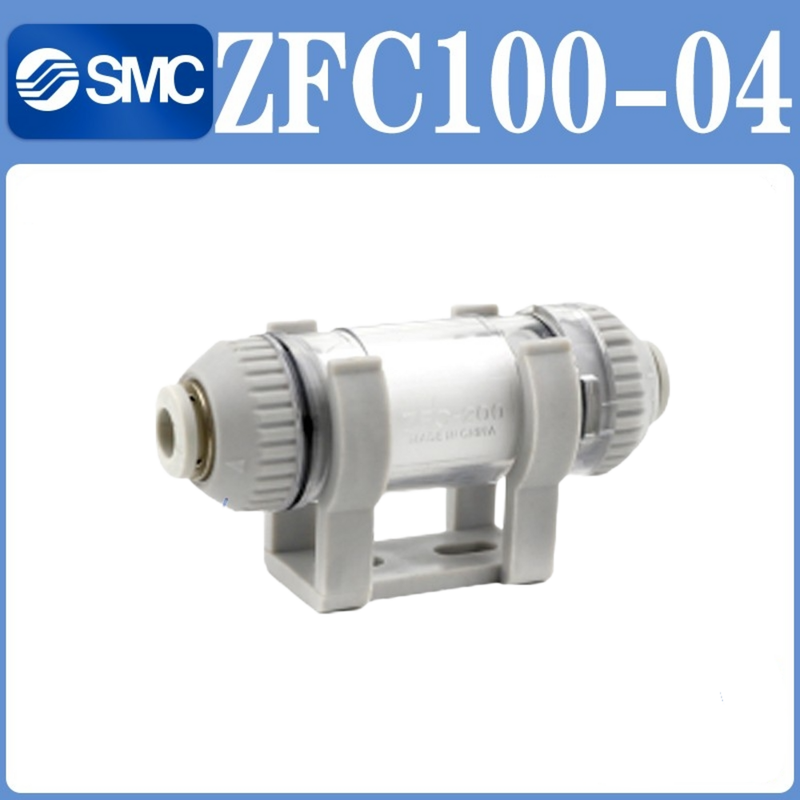

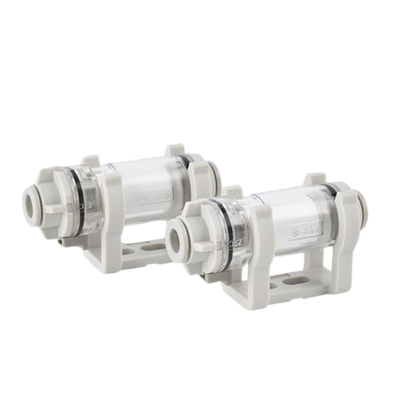

Filtro de succión de aire en línea compacto SMC ZFC100-04 serie ZFC 10µm Elemento filtrante reemplazable Ajuste de un toque Protege el generador de vacío y el circuito de automatización neumática

Descripción del producto:

La serie ZFC consta de filtros compactos de succión de aire en línea diseñados específicamente para proteger equipos de vacío del polvo, partículas y contaminantes que puedan interrumpir el funcionamiento de los circuitos neumáticos de vacío. Estos filtros se instalan directamente en la línea de succión, posicionados entre el generador de vacío y la ventosa, evitando eficazmente que los residuos entren en las bombas de vacío, eyectores y válvulas. Al hacerlo, ayudan a prolongar la vida útil de los componentes vitales del vacío.

Una de las características destacadas de la serie ZFC es su capacidad de doble presión. Una sola unidad de filtro puede manejar presiones de vacío tan bajas como −100 kPa y presiones positivas de hasta 1.0 MPa. Esta versatilidad hace que la serie ZFC sea ideal para su uso en circuitos combinados de vacío y soplado sin necesidad de unidades de filtro separadas. Adicionalmente, los accesorios de un solo toque permiten la conexión y desconexión rápida y sin herramientas de los tubos. El elemento filtrante tipo cartucho es fácilmente reemplazable simplemente abriendo la tapa de un solo toque, incluso mientras el filtro permanece conectado al sistema de tuberías.

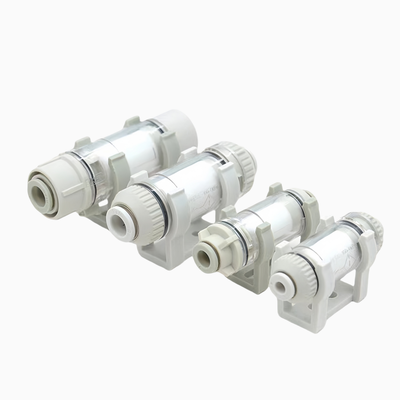

La serie ZFC admite una gama de tamaños de puerto, desde ø4 mm hasta ø12 mm en unidades métricas, y ø5/32″ hasta ø3/8″ en unidades imperiales. Las tasas de flujo recomendadas en condiciones de vacío varían de 10 L/min a 100 L/min (ANR). Las opciones de filtración incluyen elementos de 5 μm o 10 μm, con la versión estándar de 10 μm que proporciona una eficiencia de filtración del 95%. La carcasa transparente del filtro está hecha de nailon transparente especial, con policarbonato disponible como material estándar en algunas variantes, lo que permite una fácil inspección visual del estado de contaminación del elemento filtrante.

Para una mayor seguridad de instalación, los modelos designados con el sufijo B vienen equipados con un soporte de montaje. Este soporte facilita la fijación fiable a paneles o máquinas, asegurando que el filtro permanezca firmemente en su lugar durante la operación.

Características:

Esta unidad ofrece compatibilidad con presiones dobles positivas y de vacío, manejando eficientemente niveles de vacío de hasta −100 kPa y presiones positivas de hasta 1.0 MPa. Dicha versatilidad garantiza un rendimiento fiable en una amplia gama de aplicaciones.

Con accesorios de un solo toque, el dispositivo permite la conexión y desconexión rápida y sin herramientas de los tubos, simplificando enormemente los procedimientos de instalación y mantenimiento. Este diseño fácil de usar minimiza el tiempo de inactividad y mejora la conveniencia operativa.

El elemento tipo cartucho se puede reemplazar rápidamente simplemente abriendo la tapa de un solo toque, sin necesidad de herramientas. Notablemente, este proceso de reemplazo se puede realizar incluso cuando la unidad permanece conectada al sistema de tuberías, aumentando la eficiencia.

Un mecanismo de bloqueo incorporado protege contra la dispersión de componentes si se aflojan durante la operación a presión positiva, mejorando así la seguridad y previniendo posibles daños o pérdida de piezas.

La carcasa transparente, hecha de nailon transparente especial o policarbonato, permite la inspección visual del estado de contaminación del elemento. Esta característica facilita el mantenimiento oportuno y asegura que el dispositivo continúe operando de manera óptima.

Las opciones de filtración incluyen elementos de 5 μm o 10 μm, con el elemento estándar de 10 μm logrando una impresionante eficiencia de filtración del 95%. Esto asegura una operación limpia y libre de contaminantes en diversos entornos.

Construida con resina moldeada, la unidad es compacta y ligera, con los modelos de la serie ZFC100 que pesan solo 11.5 gramos. Esto contribuye a la facilidad de manejo e integración en sistemas existentes sin añadir volumen significativo.

Para un montaje seguro, los modelos tipo B vienen equipados con un soporte con sufijo B incluido, lo que permite una instalación estable y fiable en diversas configuraciones.

El producto admite una amplia gama de tamaños de puerto, acomodando tubos métricos de ø4 a ø12 mm, así como tubos imperiales de ø5/32″ a ø3/8″. Esta adaptabilidad lo hace adecuado para numerosas configuraciones de tubos.

Con caudales que van de 10 a 100 litros por minuto (ANR), es ideal para circuitos de vacío pequeños y medianos. Este rango proporciona flexibilidad para diversos requisitos operativos.

La unidad es compatible con una variedad de materiales de tubos, incluyendo nailon, nailon blando, poliuretano y poliuretano blando, lo que permite la integración en sistemas con diferentes especificaciones de tubos.

Está diseñada para operar dentro de un rango de temperatura de 0 a 60°C, asegurando la funcionalidad sin riesgo de congelación en condiciones de trabajo típicas.

En cuanto a la resistencia a la presión diferencial del elemento, las series ZFC10 y ZFC20 pueden soportar hasta 0.15 MPa, mientras que la serie ZFC05 está clasificada para 0.10 MPa. Esto asegura durabilidad y rendimiento fiable bajo variaciones de presión.

Parámetros técnicos:

Aplicaciones:

La protección de la ventosa de vacío juega un papel crucial en la prevención de la entrada de polvo y partículas en el circuito de vacío. Esta protección ayuda a evitar daños potenciales a eyectores o bombas, asegurando la longevidad y fiabilidad del sistema.

En sistemas de recogida y colocación, la filtración se aplica en manos robóticas y líneas de succión utilizadas para el manejo de materiales. Esta filtración asegura una operación limpia y mantiene la eficiencia del proceso de manejo.

Las industrias de fabricación de semiconductores y electrónicos utilizan la filtración de vacío para proteger los circuitos de vacío durante operaciones como la recogida de chips, el manejo de lentes ópticas y el ensamblaje de precisión. Esta protección es esencial para mantener los altos estándares requeridos en estos campos.

El ensamblaje automotriz se beneficia de las técnicas de adsorción y retención por vacío, que se utilizan en el manejo de paneles de carrocería y varios componentes. La filtración asegura que estos procesos de vacío funcionen sin problemas y sin contaminación.

En la producción de equipos alimentarios y médicos, la filtración de vacío es vital durante las etapas de empaque, procesamiento y ensamblaje de dispositivos médicos. Ayuda a mantener condiciones higiénicas al tiempo que protege los sistemas de vacío de contaminantes.

La maquinaria de impresión utiliza filtración de vacío para funciones de sujecion y transferencia, proporcionando una operación de vacío limpia y fiable esencial para la impresión de alta calidad.

El equipo de transferencia automática emplea generadores de vacío y válvulas protegidos por sistemas de filtración. Esta precaucioón protege las líneas de producción automatizadas, asegurando un rendimiento constante.

Para sistemas que incorporan funciones de vacío y soplado, un solo filtro puede gestionar eficientemente tanto la adsorción por vacío como la liberación a presión positiva. Esta filtración combinada simplifica el mantenimiento y mejora la efectividad del sistema.
