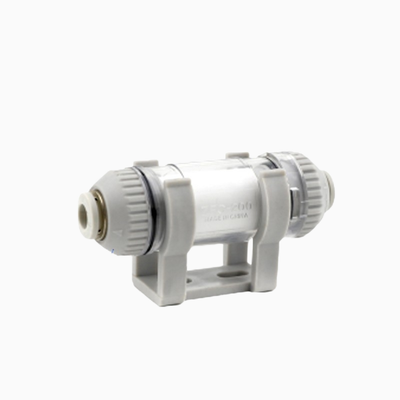

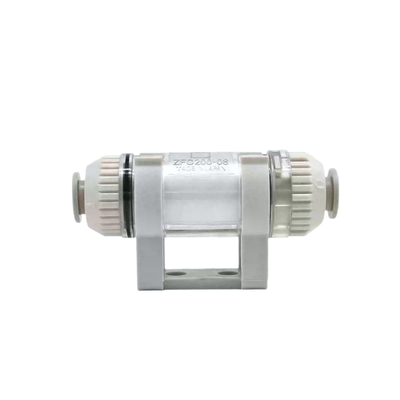

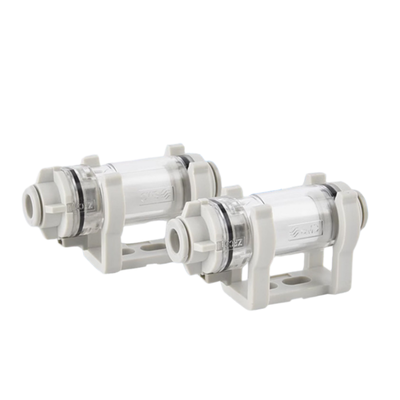

Descripción del producto:
La serie ZFC consta de filtros compactos de succión de aire en línea diseñados específicamente para proteger los equipos de vacío del polvo, partículas y otros contaminantes que puedan interrumpir las operaciones de los circuitos de vacío neumáticos. Estos filtros se instalan directamente en la línea de succión, posicionados entre el generador de vacío y la ventosa. Su función principal es evitar que los residuos entren en las bombas de vacío, eyectores y válvulas, mejorando así la longevidad y fiabilidad de los componentes esenciales de vacío.
Una de las características destacadas de la serie ZFC es su funcionalidad de doble presión. Una sola unidad de filtro puede gestionar eficazmente tanto presiones de vacío tan bajas como -100 kPa como presiones positivas de hasta 1.0 MPa. Esta versatilidad la hace ideal para su uso en circuitos combinados de vacío y soplado sin necesidad de múltiples unidades de filtro. Además, los accesorios de un solo toque permiten la conexión y desconexión rápida y sin herramientas de los tubos. El elemento tipo cartucho es fácilmente reemplazable simplemente abriendo la tapa con un solo toque, incluso mientras el filtro permanece conectado al sistema de tuberías.

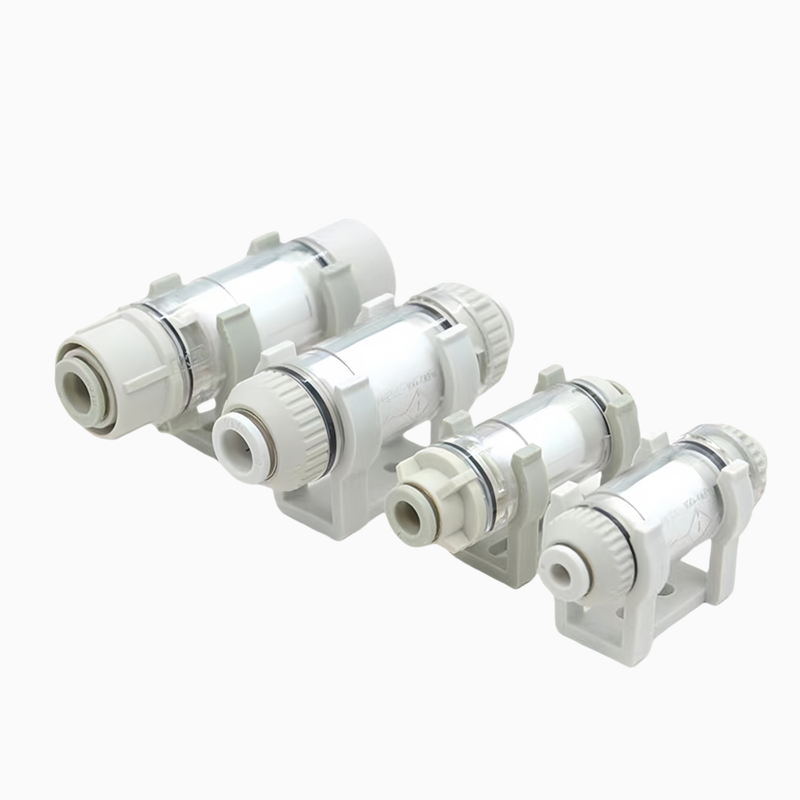

La serie ZFC admite una gama de tamaños de puerto, desde ø4 mm hasta ø12 mm en unidades métricas, así como ø5/32" hasta ø3/8" en unidades imperiales. Las tasas de flujo recomendadas varían entre 10 L/min y 100 L/min (ANR) en condiciones de vacío. Las opciones de filtración incluyen tamaños de partículas de 5 µm o 10 µm, con el elemento estándar de 10 µm que proporciona una eficiencia de filtración del 95%. La carcasa transparente está fabricada con nailon transparente especial, con algunas variantes que presentan una opción de policarbonato como estándar. Este diseño permite una fácil inspección visual del elemento filtrante para detectar contaminación. Además, los modelos con el sufijo B vienen equipados con un soporte de montaje para garantizar una instalación segura en paneles o maquinaria.
Características:
Esta unidad ofrece compatibilidad dual con presiones positivas y de vacío, manejando eficientemente niveles de vacío de hasta -100 kPa y presiones positivas de hasta 1.0 MPa. Tal versatilidad la hace adecuada para una amplia gama de aplicaciones.
Equipado con accesorios de un solo toque, el dispositivo permite conexiones y desconexiones rápidas y sin herramientas de los tubos, simplificando las tareas de instalación y mantenimiento. Además, el diseño del elemento tipo cartucho permite un reemplazo rápido simplemente abriendo la tapa con un solo toque, sin necesidad de herramientas, incluso cuando la unidad está conectada a la tubería.
Se incorpora un mecanismo de bloqueo para evitar que los componentes se dispersen si se aflojan durante operaciones de presión positiva, garantizando seguridad y fiabilidad. La carcasa transparente, fabricada con nailon transparente especial o policarbonato, permite una fácil inspección visual de la contaminación del elemento sin necesidad de desmontar la unidad.
Las opciones de filtración incluyen elementos de 5 µm o 10 µm, con el elemento estándar de 10 µm que proporciona una eficiencia de filtración del 95%. La construcción compacta y ligera utiliza resina moldeada, y la serie ZFC100 pesa solo 11,5 gramos, lo que la hace conveniente para diversos entornos de instalación.
Los modelos con el sufijo B vienen con un soporte de montaje para asegurar firmemente la unidad durante la instalación. Este producto admite un amplio rango de puertos, compatible con tamaños de tubería métrica de ø4 a ø12 mm, así como tamaños de tubería imperial que van desde ø5/32" hasta ø3/8".
Las tasas de flujo varían de 10 a 100 L/min (ANR), lo que hace que esta unidad sea ideal para circuitos de vacío pequeños y medianos. Admite una variedad de materiales de tubería, incluyendo nailon, nailon blando, poliuretano y poliuretano blando, lo que mejora su adaptabilidad.
El rango de temperatura de funcionamiento es de 0 a 60 °C, lo que garantiza que funcione correctamente sin riesgo de congelación. La resistencia a la presión diferencial del elemento está clasificada en 0.15 MPa para las series ZFC10 y ZFC20, y 0.10 MPa para la serie ZFC05.
Parámetros técnicos:
| Material del sello |
NBR |
| Temperatura |
0 a 60 °C |
| Fluido |
Aire, Nitrógeno |
| Presión de operación |
-100 KPa a 1.0 MPa |
| Serie |
ZFC |
| Tipo de conexión |
Accesorios de un solo toque |
| Filtración |
5 µm o 10 µm |
| Material de la carcasa |
Nailon transparente especial (estándar) |
| Material de la cubierta |
PBT |
| Material del elemento |
PVF |
Aplicaciones:
La protección de las ventosas de vacío juega un papel crucial en la prevención de la entrada de polvo y partículas en el sistema de vacío. Esta protección ayuda a evitar daños potenciales a componentes sensibles como eyectores y bombas, asegurando la longevidad y fiabilidad del equipo.
En los sistemas de recogida y colocación, la filtración es esencial en las manos robóticas y las líneas de succión de manipulación de materiales. Esta filtración ayuda a mantener la limpieza y eficiencia de las líneas de vacío, contribuyendo a un funcionamiento preciso y eficaz en procesos automatizados.
Las industrias de fabricación de semiconductores y electrónica dependen en gran medida de la protección de circuitos de vacío. La filtración de vacío es vital durante procesos como la recogida de chips, la manipulación de lentes ópticas y el ensamblaje de precisión, donde incluso una contaminación menor puede afectar la calidad y el rendimiento del producto.
El ensamblaje automotriz se beneficia de las técnicas de adsorción por vacío para transferir y retener paneles y componentes de la carrocería. Una filtración adecuada garantiza que los circuitos de vacío funcionen sin problemas, reduciendo el tiempo de inactividad y mejorando la precisión del ensamblaje.
En los sectores de equipos alimentarios y médicos, se emplea filtración de vacío durante el envasado, procesamiento y ensamblaje de dispositivos médicos. Esta filtración protege los circuitos de vacío contra contaminantes, manteniendo así los estándares de higiene y la integridad del producto.
La maquinaria de impresión utiliza sujeción por vacío y filtración de transferencia para asegurar materiales y garantizar un funcionamiento suave. Una filtración de vacío eficaz previene obstrucciones y daños, mejorando el rendimiento de la máquina.
Los equipos de transferencia automática se benefician de la filtración de vacío al proteger los generadores y válvulas de vacío utilizados en las líneas de producción automatizadas. Esta protección extiende la vida útil del equipo y mantiene un funcionamiento constante.
Para sistemas que combinan circuitos de vacío y soplado, un solo filtro es capaz de manejar tanto la adsorción por vacío como la liberación a presión positiva. Esta filtración de doble función simplifica el diseño del sistema al tiempo que mantiene un control de contaminación eficiente.
