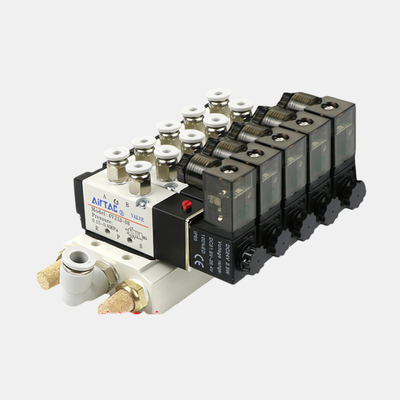

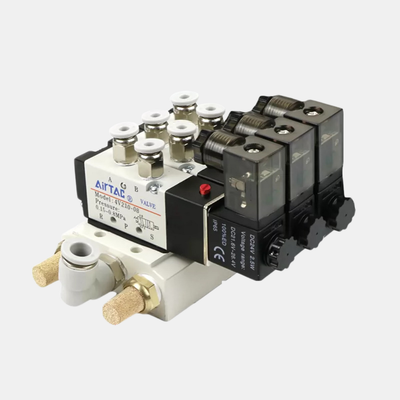

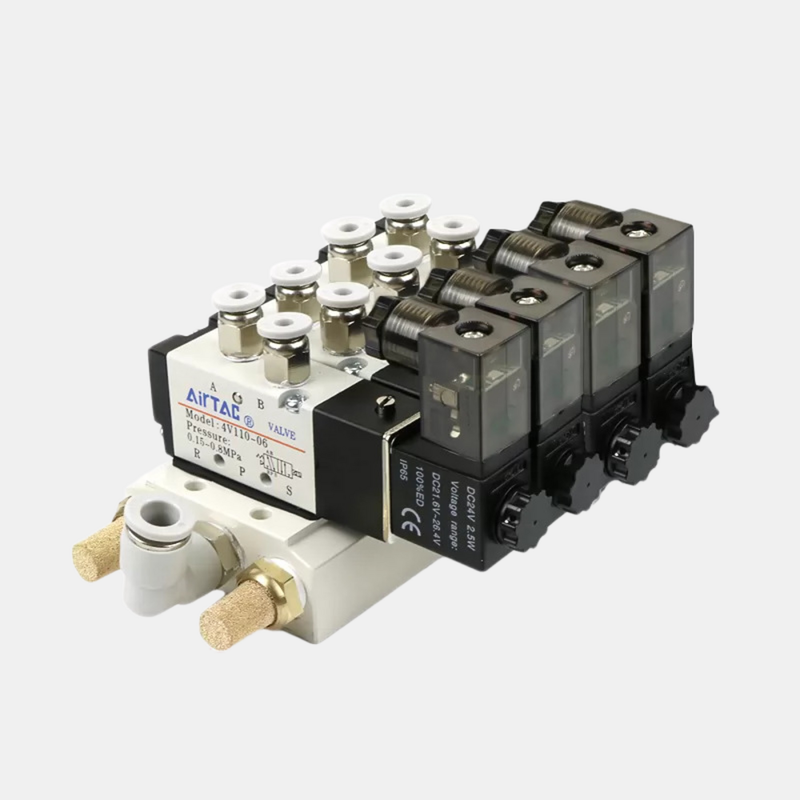

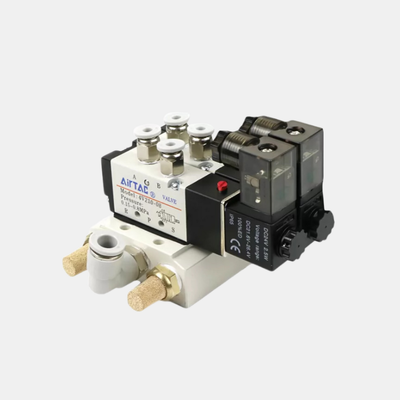

Kit de colector de válvula solenoide Airtac 4V310-08 Multi Estación 2 / 3 / 4 / 5 / 6 Posiciones Grupo de Válvulas Integrado Interno Para Circuito Neumático Multicanal

Descripción del Producto:

La serie 4V ofrece una selección versátil de válvulas solenoides neumáticas piloto de 5/2 vías, que incluyen bobinas de repuesto individuales y kits de manifold multietapa preensamblados. Estos productos están meticulosamente diseñados para garantizar un control direccional fiable del aire comprimido en sistemas de automatización industrial. La serie admite una gama de tamaños de puerto desde M5 y 1/8″ hasta 1/2″, con áreas de sección transversal efectivas que se expanden de 12 mm² a 50 mm². Además, los coeficientes de flujo (Cv) varían de 0.56 a 2.80, lo que permite adaptarse a diferentes dimensiones de actuadores y demandas de velocidad.

Las válvulas de esta serie están disponibles como unidades completas de solenoide simple o doble, cuerpos de válvula destinados a la integración o reemplazo en manifold, y bobinas de repuesto individuales compatibles con fuentes de alimentación AC220V o DC24V, ideales para el mantenimiento in situ. Los kits de manifold multietapa vienen preconfigurados con 2 a 10 estaciones para los modelos 4V210-08 y 4V110-06. También hay kits especializados para las series 4V310-08 y 4V310-10. Este diseño de manifold integrado agiliza el proceso de instalación al consolidar múltiples válvulas en una base robusta, ahorrando valioso espacio en gabinetes de control compactos. También cuenta con puertos de suministro y escape centralizados, lo que minimiza la necesidad de accesorios externos y reduce las fugas potenciales en comparación con el cableado de válvulas separadas. Además, el diseño de cableado independiente de cada estación permite la combinación de voltajes AC y DC dentro de un solo bloque de manifold, ofreciendo una gran flexibilidad para sistemas que integran controles PLC junto con estaciones de seguridad manuales.

Construido de aleación de aluminio duradera, el cuerpo de la válvula utiliza una estructura de columna deslizante que garantiza un sellado hermético y una operación sensible. Su orificio interno está mecanizado con precisión para reducir los niveles de fricción, lo que resulta en una baja presión de arranque y extiende la vida útil de la válvula. Notablemente, estas válvulas no requieren lubricación con aceite; sin embargo, si se utiliza aire lubricado, debe suministrarse continuamente (se recomienda ISO VG32 o un lubricante equivalente). Una función de anulación manual es estándar, lo que facilita la instalación y las pruebas sin necesidad de energía eléctrica. Las bobinas tienen una clasificación IP65 para protección y tienen un consumo de energía de alrededor de 3 VA para variantes AC o 3 W para versiones DC, dependiendo del modelo.

El rango de presión de operación estándar para las válvulas de la serie 4V varía de 0.15 a 0.8 MPa (21 a 114 psi), con una presión de prueba máxima de 1.2 MPa (175 psi). Estas válvulas también están diseñadas para operar de manera confiable dentro de un rango de temperatura de -20°C a +70°C, lo que las hace adecuadas para una amplia gama de entornos industriales.

Características:

Las opciones de tamaño de puerto van desde M5 y 1/8″ hasta 1/2″, lo que permite acomodar una variedad de modelos, incluidos los de las series 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 y 4V410-15. Esta gama garantiza la compatibilidad en múltiples aplicaciones.

Diseñada como una válvula de control direccional piloto de 5/2 vías, ofrece capacidades de conmutación fiables adaptadas para cilindros de doble efecto y actuadores neumáticos. Los usuarios pueden elegir entre configuraciones de solenoide simple y doble, donde las versiones de solenoide doble cuentan con una función de memoria para mantener la posición.

Para opciones de instalación más flexibles, hay disponible una versión solo del cuerpo de la válvula, ideal para la integración en manifold o escenarios de reemplazo donde las bobinas y el cableado ya existen. Además, se ofrecen bobinas de repuesto individuales en AC220V y DC24V para un servicio de campo conveniente sin necesidad de reemplazar todo el conjunto de la válvula.

Los kits de manifold multietapa vienen preensamblados en configuraciones que van de 2 a 10 estaciones, diseñados específicamente para modelos como 4V210-08 y 4V110-06, con kits adicionales que soportan los modelos 4V310-08 y 4V310-10. Estos kits ayudan a reducir el espacio de instalación y a acortar significativamente el tiempo de ensamblaje.

Una base de manifold integrada agiliza aún más la configuración al consolidar múltiples válvulas en una sola base robusta, que cuenta con puertos de suministro y escape centralizados. El cableado independiente en cada estación permite la mezcla de voltajes en un bloque de manifold compacto, permitiendo que los voltajes AC y DC coexistan de manera eficiente.

Construido de aleación de aluminio duradera, el cuerpo de la válvula es ligero pero robusto, adecuado para entornos industriales exigentes. La estructura de columna deslizante garantiza un excelente sellado y una respuesta muy sensible con una fricción mínima.

La válvula opera sin lubricación, simplificando los procedimientos de mantenimiento y previniendo la contaminación por niebla de aceite, lo cual es crítico en entornos de procesamiento de alimentos o ensamblaje de electrónica. Se incluye una anulación manual como característica estándar para ayudar con la instalación, depuración y operaciones de emergencia.

Las bobinas están protegidas según los estándares IP65, lo que las hace herméticas al polvo y resistentes a chorros de agua, asegurando un rendimiento fiable en condiciones adversas. El rango de presión de operación varía de 0.15 a 0.8 MPa, adecuado para una amplia gama de sistemas neumáticos industriales, mientras que una clasificación de presión de prueba de 1.2 MPa ofrece un margen de seguridad contra sobretensiones de presión.

Finalmente, la válvula está diseñada para operar eficientemente dentro de un amplio rango de temperatura de -20°C a +70°C, acomodando los requisitos típicos de temperatura ambiente industrial.

Parámetros Técnicos:

Aplicaciones:

Personalización:

AirTac ofrece soluciones personalizadas de válvulas solenoides neumáticas G1/4 con el número de modelo 4V210-08, diseñadas para satisfacer diversas necesidades de aplicación. Fabricada en China y con certificación CE, esta válvula neumática garantiza un rendimiento fiable y alta calidad. Ofrecemos una cantidad mínima de pedido de solo 1 unidad, con precios disponibles mediante negociación para adaptarse a los requisitos de su proyecto.

Nuestra válvula neumática presenta un tipo de válvula de control direccional piloto de 5/2 vías, fabricada con un cuerpo de aleación de aluminio duradero y equipada con material de sello NBR estándar. Está optimizada para su uso con aire filtrado hasta 40 μm, asegurando una operación eficiente y duradera.

Los clientes pueden elegir entre múltiples opciones de voltaje de bobina, incluyendo DC24V, AC110V y AC220V, para adaptarse mejor a las especificaciones de su sistema. El embalaje se maneja de forma segura en cartones para garantizar una entrega segura.

Con una sólida capacidad de suministro de 5000 piezas por mes, garantizamos una entrega rápida dentro de 1-7 días hábiles después del pago. Los términos de pago son flexibles, aceptando T/T, Western Union y PayPal.

Confíe en AirTac para sus necesidades de válvulas solenoides neumáticas G1/4, combinando calidad, personalización y un servicio excelente para respaldar sus aplicaciones de válvulas neumáticas.

Soporte y Servicios:

Nuestro producto de Válvula Solenoide Neumática está diseñado para ofrecer un rendimiento fiable y eficiente en diversas aplicaciones industriales. Para garantizar un funcionamiento óptimo, proporcionamos soporte técnico y servicios integrales que incluyen guía de instalación, asistencia para la resolución de problemas y recomendaciones de mantenimiento.

Para la instalación, consulte el manual del producto para confirmar las conexiones eléctricas y los accesorios neumáticos adecuados. Una instalación correcta es crucial para evitar problemas operativos y extender la vida útil de la válvula.

Si encuentra algún problema operativo, nuestro equipo de soporte técnico puede ayudar con el diagnóstico para identificar problemas como mal funcionamiento de la bobina, fugas de aire o fallas eléctricas. Recomendamos una inspección y limpieza regulares para prevenir la contaminación y garantizar un funcionamiento suave de la válvula.

También ofrecemos servicios de reparación y piezas de repuesto para minimizar el tiempo de inactividad y mantener la eficiencia de su sistema. Nuestros expertos pueden asesorar sobre la selección y personalización de válvulas para satisfacer requisitos de aplicación específicos.

Al utilizar nuestro soporte técnico y servicios, puede maximizar el rendimiento y la durabilidad de su Válvula Solenoide Neumática, asegurando un funcionamiento constante y fiable en sus sistemas neumáticos.
