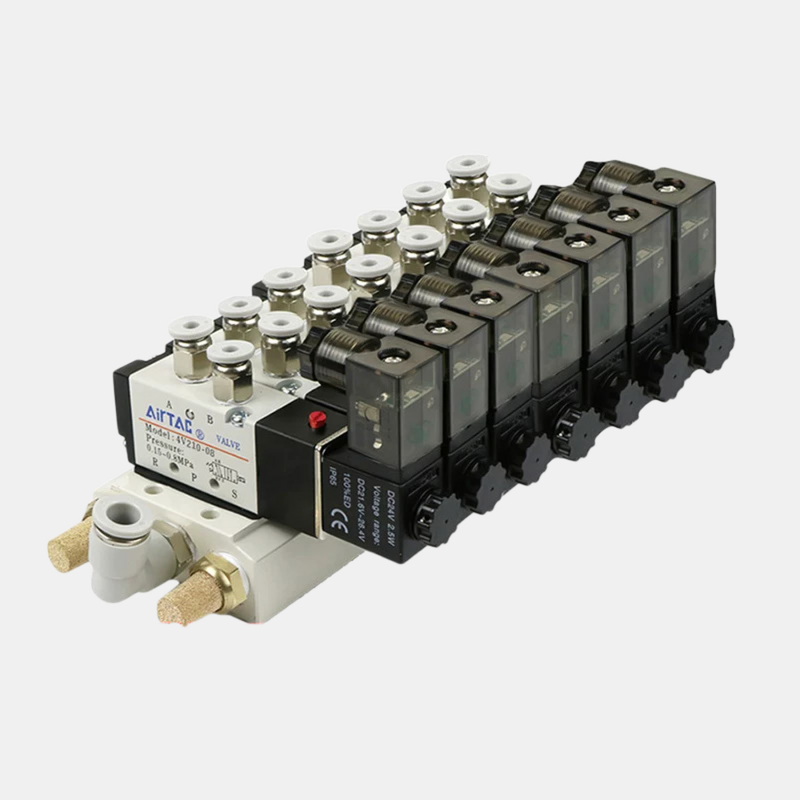

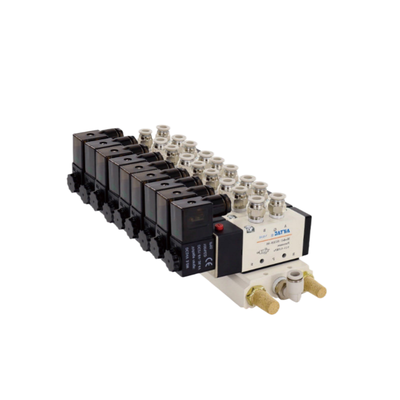

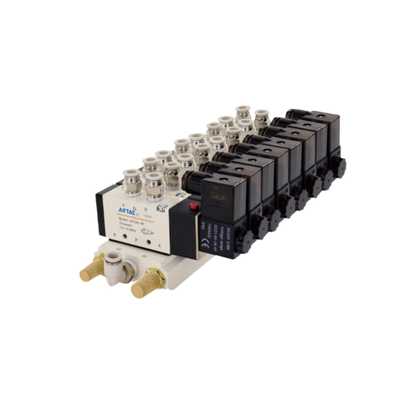

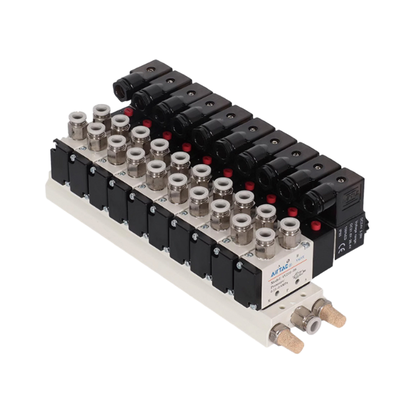

Airtac 4V210-08 Ensamblaje de válvula solenoide de control direccional 7 a 10 estaciones Paquete de válvulas combinado Ruta de flujo corta Baja fuga de aire para sistema de control de aire multicanal

Descripción del producto:

La serie 4V comprende una colección versátil de válvulas solenoides neumáticas piloto de 5/2 vías, junto con bobinas de repuesto individuales y kits de manifold multiestación preensamblados. Estos componentes están diseñados específicamente para garantizar un control direccional fiable del aire comprimido en sistemas de automatización industrial. La serie incluye tamaños de puerto de válvula que van desde M5 y 1/8″ hasta 1/2″, con áreas de sección transversal efectivas que oscilan entre 12 mm² y 50 mm². Además, los coeficientes de flujo (Cv) varían de 0.56 a 2.80, lo que permite que las válvulas se adapten a diversas dimensiones de actuadores y demandas de velocidad.

Las válvulas se ofrecen en múltiples configuraciones: unidades completas de solenoide simple o doble, cuerpos de válvula solos para integración en manifolds o como repuestos, y bobinas de repuesto separadas de AC220V o DC24V para facilitar el mantenimiento en campo. Los kits de manifold multiestación vienen preorganizados con 2 a 10 estaciones compatibles con los modelos 4V210-08 y 4V110-06. También hay kits dedicados disponibles para las series 4V310-08 y 4V310-10. Gracias al diseño integrado del manifold, varias válvulas se consolidan en una única base robusta, lo que simplifica la instalación y ahorra espacio dentro de gabinetes de control compactos. Además, los puertos de suministro y escape centralizados minimizan la necesidad de accesorios externos y reducen los puntos de fuga potenciales en comparación con el cableado de válvulas individuales. El cableado independiente para cada estación también permite mezclar voltajes AC y DC en un bloque de manifold, lo que mejora la flexibilidad para sistemas que combinan controles PLC con estaciones de seguridad manuales.

Los cuerpos de las válvulas están fabricados de aleación de aluminio e incorporan una estructura de columna deslizante que proporciona un excelente sellado y una operación sensible. El orificio interno se somete a un mecanizado de precisión para minimizar la fricción, lo que resulta en una baja presión de arranque y una vida útil prolongada. Estas válvulas no requieren lubricación con aceite; sin embargo, si se utiliza aire lubricado, debe suministrarse continuamente utilizando ISO VG32 o un lubricante equivalente. Se incluye una función de anulación manual de serie, que permite la instalación y la resolución de problemas sin energía eléctrica. Las bobinas tienen una clasificación IP65 con un consumo de energía de aproximadamente 3 VA para las versiones AC o 3 W para las variantes DC.

Las especificaciones de operación incluyen un rango de presión estándar de 0.15 a 0.8 MPa (21 a 114 psi) y una presión de prueba nominal de 1.2 MPa (175 psi). Estas válvulas son adecuadas para entornos con temperaturas que van desde -20°C hasta +70°C, lo que las hace adaptables a una amplia gama de aplicaciones industriales.

Características:

Los tamaños de puerto disponibles van desde M5 y 1/8 de pulgada hasta 1/2 pulgada. Este rango acomoda varios modelos, incluyendo 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 y 4V410-15, ofreciendo flexibilidad para adaptarse a diferentes necesidades de aplicación.

Estas válvulas están diseñadas con un mecanismo de control direccional piloto de 5/2 vías, lo que garantiza un rendimiento de conmutación fiable específicamente para cilindros de doble efecto y actuadores neumáticos. Esta característica mejora la precisión y la eficiencia operativa.

Los clientes pueden elegir entre opciones de solenoide simple y doble. Los modelos de solenoide doble incorporan una función de memoria que mantiene la posición de la válvula, mejorando la fiabilidad del control durante la operación.

Para fines de integración de sistemas o reemplazo, hay disponible una opción de solo cuerpo de válvula. Esto es ideal cuando las bobinas y el cableado ya están instalados, lo que permite una integración perfecta en manifold sin necesidad de componentes adicionales.

Se ofrecen bobinas de repuesto individuales en variantes AC220V y DC24V. Estas permiten un fácil servicio en campo al permitir el reemplazo de la bobina sin la necesidad de cambiar todo el conjunto de la válvula, reduciendo así el tiempo de inactividad y los costos de mantenimiento.

Los kits de manifold multiestación vienen preensamblados en configuraciones que van de 2 a 10 estaciones para modelos como 4V210-08 y 4V110-06. Hay kits adicionales disponibles para 4V310-08 y 4V310-10, todos diseñados para minimizar el espacio de instalación y el tiempo de ensamblaje.

La base del manifold integrado consolida múltiples válvulas en una única base robusta con puertos de suministro y escape centralizados. Este diseño simplifica la configuración del sistema y mejora la durabilidad general.

Una característica notable es la capacidad de mezclar voltajes en un solo manifold. Cada estación se puede cablear de forma independiente, lo que permite la combinación de voltajes AC y DC dentro de un bloque de manifold compacto, mejorando la versatilidad.

Fabricados en aleación de aluminio, los cuerpos de las válvulas son ligeros y duraderos, lo que los hace muy adecuados para entornos industriales exigentes. Esta elección de material ayuda a reducir el peso total del sistema manteniendo la resistencia.

La estructura de columna deslizante garantiza un excelente sellado y una respuesta sensible con baja fricción. Esto resulta en una operación suave y una mayor longevidad de los componentes de la válvula.

Las válvulas funcionan sin necesidad de lubricación, lo que simplifica el mantenimiento y elimina el riesgo de contaminación por niebla de aceite, una consideración importante en aplicaciones de procesamiento de alimentos y ensamblaje electrónico.

Se incluye una anulación manual como característica estándar, lo que permite una fácil instalación, resolución de problemas y operación de emergencia cuando sea necesario.

Las bobinas están protegidas según las normas IP65, lo que las hace herméticas al polvo y resistentes a chorros de agua, lo que hace que las válvulas sean adecuadas para su uso en condiciones ambientales difíciles.

Estas válvulas operan eficientemente dentro de un rango de presión de 0.15 a 0.8 MPa, adecuadas para una amplia gama de sistemas neumáticos industriales, mientras que la presión de prueba está clasificada en 1.2 MPa para proporcionar un margen de seguridad para sobretensiones de presión.

Están diseñadas para funcionar de manera fiable en un amplio rango de temperatura de -20°C a +70°C, lo que se adapta a las condiciones ambientales industriales estándar.

Parámetros técnicos:

Aplicaciones:

La función 5/2 vías se utiliza para las operaciones de extensión y retracción de actuadores neumáticos, proporcionando un control preciso de cilindros de doble efecto. Esta configuración garantiza una operación fiable y eficiente adecuada para diversas aplicaciones industriales.

Los paneles de automatización multicitindro equipados con kits de manifold centralizan el suministro de aire y el cableado. Este diseño admite gabinetes de control compactos que pueden acomodar hasta 10 estaciones de válvula, simplificando la integración y el mantenimiento del sistema.

Un solo manifold es capaz de alojar estaciones de válvula controladas por PLC de 24V DC y estaciones de seguridad manuales de 220V AC. Esta flexibilidad simplifica la instalación y permite configuraciones de sistemas de control versátiles.

El control direccional juega un papel crucial en la maquinaria de fabricación, ensamblaje y empaque. Estas soluciones de control permiten procesos de automatización eficientes en diversos sectores industriales.

Los sistemas de control son esenciales para gestionar pinzas, abrazaderas y actuadores de posicionamiento en operaciones de manipulación de materiales, garantizando un movimiento preciso y fiable de componentes y productos.

El modo de operación sin lubricación evita la contaminación por aceite en las líneas de producción, lo que hace que estos sistemas de control sean ideales para entornos sensibles como el procesamiento de alimentos y el ensamblaje de electrónica.

El mantenimiento se simplifica con opciones que permiten el reemplazo individual de bobinas y cuerpos de válvula. Este enfoque de reparación dirigido evita la necesidad de reemplazar todo el conjunto del manifold, reduciendo el tiempo de inactividad y los costos.

Personalización:

Nuestra válvula neumática AirTac 4V210-08 ofrece excelentes servicios de personalización para satisfacer sus requisitos específicos. Como válvula solenoide NAMUR de alta calidad fabricada en China, viene con certificación CE que garantiza un rendimiento y seguridad fiables.

La válvula de control direccional piloto de 5/2 vías presenta un cuerpo duradero de aleación de aluminio y material de sello NBR estándar, diseñado para su uso con aire filtrado a 40 μm. La válvula proporciona un tiempo de respuesta rápido de ≤0.03 segundos, lo que la hace ideal para sistemas de control neumático de precisión.

Ofrecemos opciones de personalización que incluyen embalaje en cajas de cartón y términos de pago flexibles como T/T, Western Union y Paypal. Con una cantidad mínima de pedido de solo 1 pieza y una capacidad de suministro de 5000 piezas por mes, podemos satisfacer pedidos pequeños y grandes de manera eficiente.

El tiempo de entrega es rápido, oscilando entre 1 y 7 días hábiles después del pago, lo que garantiza que su válvula solenoide neumática G1/4 llegue puntualmente. El precio es negociable según el volumen del pedido y las necesidades específicas de personalización, lo que le permite obtener el mejor valor por su inversión.

Elija nuestros servicios de personalización de productos para la válvula neumática AirTac 4V210-08 para beneficiarse de soluciones personalizadas que mejoran el rendimiento y la fiabilidad de su sistema neumático.

Soporte y servicios:

Nuestro producto de válvula solenoide neumática está diseñado para proporcionar un control fiable y eficiente de los sistemas neumáticos. Para soporte técnico, consulte el manual del producto para obtener instrucciones de instalación, operación y resolución de problemas. Asegúrese de que la válvula esté instalada de acuerdo con la dirección de flujo especificada y las clasificaciones eléctricas para evitar daños y garantizar un rendimiento óptimo.

Si encuentra algún problema con el producto, verifique las conexiones eléctricas, el voltaje de suministro y los niveles de presión de aire según las especificaciones. Se recomienda un mantenimiento regular, incluida la limpieza de los componentes de la válvula y la comprobación de fugas de aire, para mantener un funcionamiento adecuado.

Ofrecemos una amplia gama de servicios que incluyen consulta de productos, asistencia de instalación y soporte para la resolución de problemas para ayudarle a maximizar el rendimiento de su válvula solenoide neumática. También hay disponibles piezas de repuesto y actualizaciones para extender la vida útil de su equipo.

Para obtener documentación técnica, actualizaciones de software y preguntas frecuentes, visite nuestro portal de soporte en línea. Nuestro equipo de expertos se compromete a proporcionar soluciones rápidas y efectivas para garantizar que sus sistemas neumáticos funcionen de manera fluida y eficiente.
