Descripción del producto:

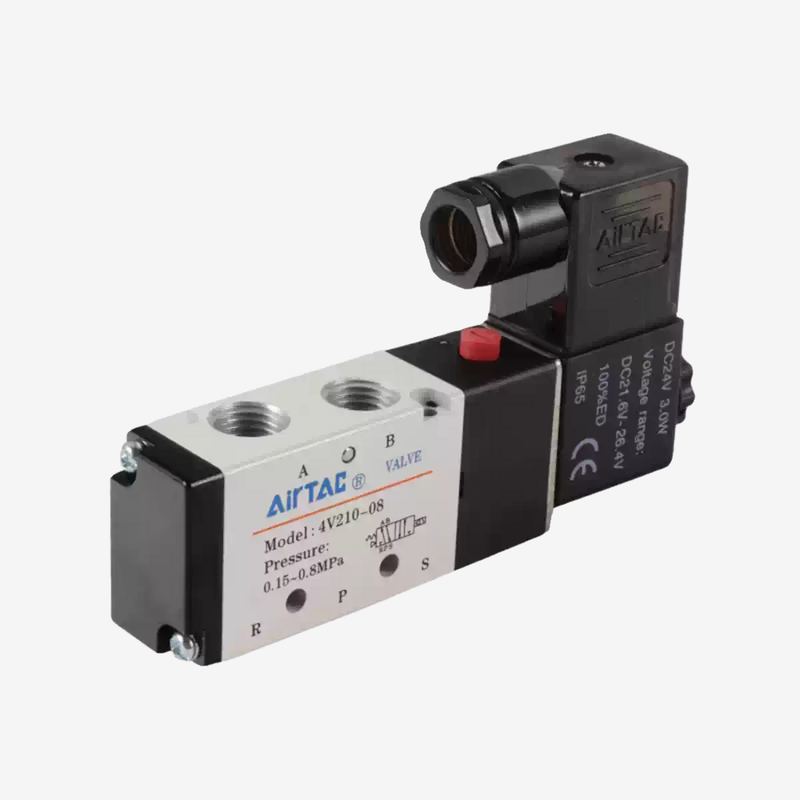

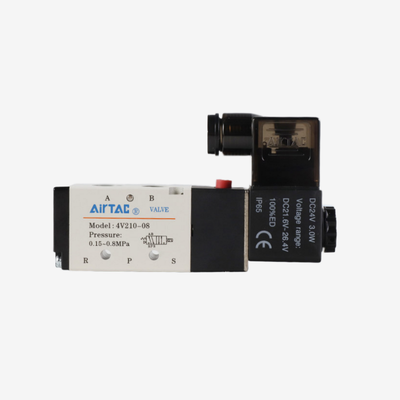

La serie 4V ofrece una selección completa de válvulas solenoides neumáticas piloto-operadas de 5/2 vías, incluyendo bobinas de repuesto individuales y kits de manifold multiestación pre-ensamblados. Estos productos están diseñados para proporcionar un control direccional fiable del aire comprimido dentro de los sistemas de automatización industrial. La gama de válvulas presenta tamaños de puerto de 1/8" a 1/2", con capacidades de flujo (Cv) que varían de aproximadamente 0.56 a 2.80, acomodando diversas dimensiones de actuadores y requisitos de velocidad.

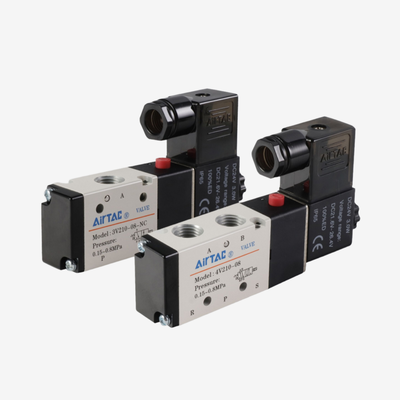

Las válvulas de la serie 4V están disponibles como ensamblajes completos de solenoide simple o doble. Adicionalmente, los cuerpos de válvula pueden suministrarse solos para integración en manifold o como repuestos. Para fines de mantenimiento, se proporcionan bobinas de repuesto individuales en opciones AC220V o DC24V. Los kits de manifold multiestación vienen preconfigurados en arreglos de 2 a 10 estaciones para los modelos 4V210-08 y 4V110-06, mientras que existen kits dedicados para las series 4V310-08 y 4V310-10. Este diseño de manifold centraliza los puertos de entrada (P) y escape (R/S), reduciendo significativamente el número de conexiones externas y puntos de fuga potenciales en más del 70% en comparación con el cableado individual de cada válvula. Además, el cableado independiente de las estaciones soporta la mezcla de voltajes AC y DC en un solo bloque de manifold, ofreciendo versatilidad para sistemas que integran controles PLC con interruptores de seguridad manuales.
Los cuerpos de las válvulas están fabricados de aleación de aluminio y presentan una estructura de columna deslizante que asegura una respuesta sensible y una fricción mínima. Estas válvulas no requieren lubricación con aceite; sin embargo, si se utiliza aire lubricado, debe suministrarse continuamente, recomendándose lubricante ISO VG32 o equivalente. Se incluye un mecanismo de accionamiento manual como estándar, facilitando la instalación y la resolución de problemas sin energía eléctrica. Las bobinas tienen un índice de protección IP65 y consumen aproximadamente 3 VA (AC) o 3 W (DC), dependiendo de la variante. El rango de presión de operación estándar varía de 0.15 a 0.8 MPa (21 a 114 psi), con presiones de prueba entre 1.2 y 1.5 MPa, variando según la fuente.
Características:

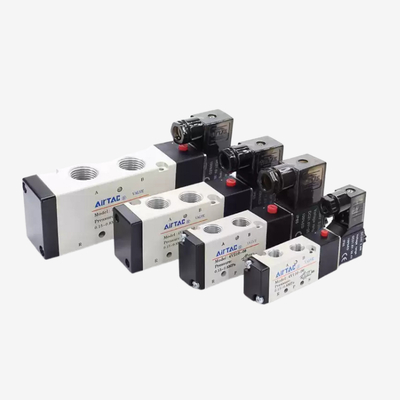

Los tamaños de puerto disponibles varían de 1/8" a 1/2", acomodando varios modelos incluyendo 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 y 4V410-15. Esta variedad asegura la compatibilidad con una amplia gama de sistemas neumáticos.
Esta serie presenta un control direccional piloto-operado de 5/2 vías, que garantiza una conmutación fiable diseñada específicamente para cilindros de doble efecto y actuadores neumáticos. El sistema ofrece opciones de solenoide simple y doble; notablemente, las versiones de solenoide doble proporcionan una función de memoria que mantiene la posición de la válvula de manera efectiva.
Para una mayor personalización, se ofrecen opciones de solo cuerpo de válvula. Estas son ideales para la integración en manifold o reemplazos donde las bobinas y el cableado ya están instalados. Adicionalmente, las bobinas de repuesto individuales vienen en variantes AC220V y DC24V, permitiendo un fácil servicio en campo sin necesidad de reemplazar la válvula completa.
Los kits de manifold multiestación se ofrecen en configuraciones pre-ensambladas que van de 2 a 10 estaciones para modelos como 4V210-08 y 4V110-06. También hay kits para 4V310-08 y 4V310-10, que reducen significativamente los requisitos de espacio de instalación y el tiempo de ensamblaje.
La logística centralizada de aire se habilita a través de puertos P y R/S unificados de gran diámetro, que disminuyen el número de conexiones externas y puntos de fuga potenciales en más del 70%. Además, el diseño soporta la mezcla de voltajes en un solo manifold, con cableado independiente de estaciones que permite mezclar voltajes AC y DC en un bloque compacto.
La capacidad de expansión modular del sistema incluye placas ciegas para sellar estaciones no utilizadas, permitiendo futuras actualizaciones sin necesidad de recablear el suministro de aire principal. El cuerpo de la válvula está construido de aleación de aluminio, ofreciendo un diseño ligero pero duradero adecuado para entornos industriales exigentes.
Empleando una estructura de columna deslizante, las válvulas proporcionan un excelente sellado y una respuesta sensible con una fricción mínima. También operan sin necesidad de lubricación, simplificando el mantenimiento y eliminando los riesgos de contaminación por neblina de aceite en áreas sensibles como el procesamiento de alimentos o el ensamblaje de electrónica.
Cada válvula está equipada con un accionamiento manual estándar para facilitar la instalación, depuración y operación de emergencia. Las bobinas están protegidas con un índice IP65, lo que las hace herméticas al polvo y resistentes a chorros de agua, ideales para condiciones ambientales rigurosas.
El rango de presión de operación está entre 0.15 y 0.8 MPa, lo que hace que estas válvulas sean adecuadas para un amplio espectro de aplicaciones neumáticas industriales. Adicionalmente, un índice de presión de prueba de 1.2 a 1.5 MPa asegura un margen de seguridad para resistir sobretensiones de presión de manera efectiva.
Parámetros Técnicos:
| Protección de Bobina |
IP65 |
| Presión de Operación |
0.15–0.8 MPa (21–114 Psi) |
| Opciones de Voltaje de Bobina |
DC12V, DC24V, AC110V, AC220V |
| Accionamiento Manual |
Estándar |
| Material del Cuerpo |
Aleación de Aluminio |
| Tipo de Válvula |
Válvula de Control Direccional Piloto-Operada de 5/2 Vías |
| Fluido |
Aire Filtrado (40 μm) |
| Material del Sello |
NBR (estándar) |
Aplicaciones:
Control de Cilindro de Doble Efecto
La función de 5/2 vías está diseñada para gestionar las operaciones de extensión y retracción de actuadores neumáticos de manera eficiente. Este método de control asegura un movimiento preciso y fiable en cilindros de doble efecto, lo que lo hace ideal para diversas aplicaciones industriales.
Paneles de Automatización Multicilíndricos
Los kits de manifold facilitan el suministro de aire centralizado y el cableado simplificado dentro de gabinetes de control compactos. Estos paneles pueden albergar hasta 10 estaciones de válvula, simplificando la integración y gestión de múltiples cilindros en sistemas automatizados.
Sistemas de Control de Voltaje Mixto
Un solo manifold es capaz de alojar simultáneamente estaciones controladas por PLC de 24V DC y estaciones de seguridad manuales de 220V AC. Esta flexibilidad permite la integración fluida de diferentes componentes de control de voltaje dentro de un mismo sistema.
Aplicaciones de Automatización Industrial
Las soluciones de control direccional se utilizan ampliamente en maquinaria de fabricación, ensamblaje y empaque. Estos sistemas ayudan a mejorar la eficiencia operativa y la precisión en diversos procesos industriales.
Manipulación de Materiales
El control efectivo de pinzas, sujetadores y actuadores de posicionamiento juega un papel vital en las operaciones de manipulación de materiales. Estos dispositivos aseguran un manejo preciso y consistente de artículos a lo largo de las líneas de producción.
Ensamblaje de Alimentos y Electrónica
La operación sin lubricación es crítica para las líneas de ensamblaje de alimentos y electrónica, ya que previene la contaminación por aceite. Esta característica mantiene la limpieza y calidad del producto, cumpliendo con estrictos estándares de la industria.
Mantenimiento de Campo y Retroajuste
El mantenimiento se simplifica a través de la disponibilidad de bobinas de repuesto y opciones de solo cuerpo de válvula. Estas permiten reparaciones específicas sin necesidad de reemplazar todo el conjunto del manifold, reduciendo el tiempo de inactividad y los costos.
Personalización:
Nuestra válvula neumática AirTac 4V110-M5 ofrece servicios de personalización excepcionales para satisfacer sus requisitos específicos. Fabricada en China y certificada por la CE, esta válvula solenoide NAMUR garantiza un alto rendimiento fiable para diversas aplicaciones industriales.
Proporcionamos opciones flexibles que incluyen selecciones de voltaje de bobina como DC12V, DC24V, AC110V y AC220V para adaptarse a sus necesidades operativas. La válvula solenoide opera eficientemente dentro de un rango de presión de 0.15–0.8 MPa (21–114 Psi) y cuenta con protección de bobina IP65 para durabilidad en entornos exigentes.
El material de sellado estándar es NBR, ideal para su uso con aire filtrado (40 μm), asegurando una funcionalidad y longevidad óptimas. Nuestra cantidad mínima de pedido es de solo 1 pieza, con una capacidad de suministro de 5000 piezas por mes, lo que permite pedidos a pequeña y gran escala.
El embalaje se realiza de forma segura en cartones para proteger los productos durante el envío. El tiempo de entrega es rápido, variando de 1 a 7 días hábiles después de la confirmación del pago. Los términos de pago son flexibles e incluyen T/T, Western Union y Paypal.
El precio es negociable para adaptarse a su presupuesto y alcance del proyecto. Elija nuestros servicios de personalización de válvulas neumáticas AirTac para una solución de válvula solenoide fiable, eficiente y personalizada diseñada para satisfacer sus necesidades industriales específicas.
Empaque y Envío:
Empaque y Envío del Producto
La Válvula Solenoide Neumática se empaqueta cuidadosamente para asegurar que llegue en perfectas condiciones. Cada válvula se envuelve individualmente con materiales protectores y se coloca en una caja resistente y de diseño personalizado para evitar cualquier daño durante el tránsito. El embalaje incluye componentes antiestáticos y resistentes a la humedad para mantener la integridad del producto.
Para pedidos a granel, los productos se empaquetan de forma segura en cartones reforzados con amortiguación adecuada para minimizar el movimiento y el impacto. Todos los paquetes están claramente etiquetados con información del producto, instrucciones de manejo y detalles de envío.
Las opciones de envío incluyen flete aéreo, flete marítimo y servicios de mensajería exprés, dependiendo de los requisitos del cliente y el destino. Aseguramos un envío puntual y proporcionamos información de seguimiento para que los clientes puedan monitorear su envío hasta la entrega.
Nuestro equipo de logística trabaja en estrecha colaboración con transportistas fiables para garantizar la entrega segura y puntual de la Válvula Solenoide Neumática en todo el mundo.
