Descripción del producto:

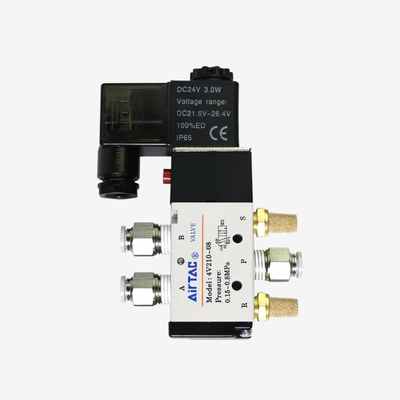

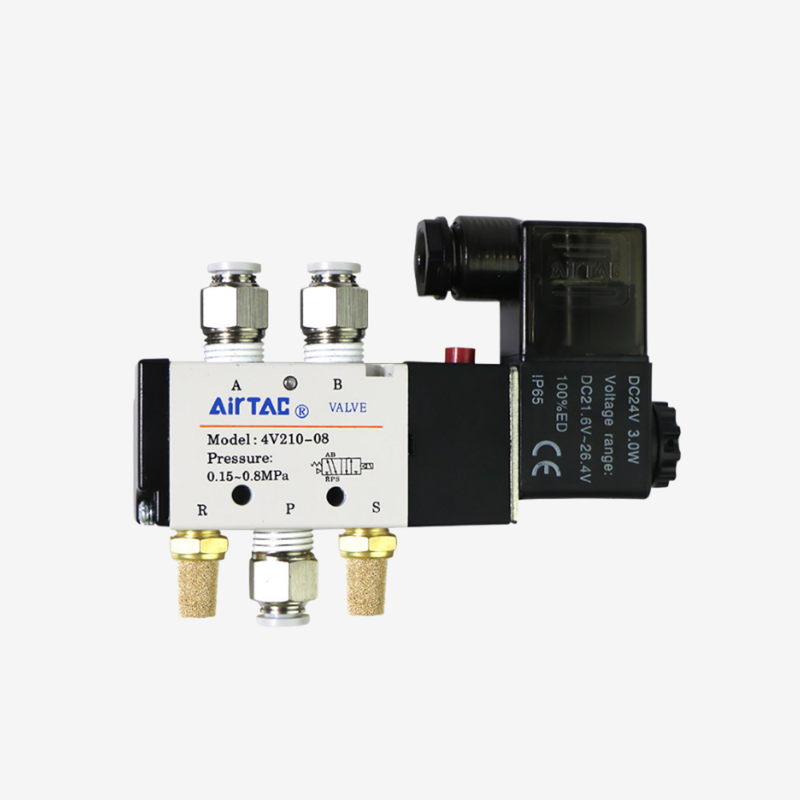

La serie 4V abarca una selección completa de válvulas solenoides neumáticas piloto de 5/2 vías. Esta gama incluye bobinas de repuesto individuales y kits de manifold multiestación preensamblados, todos diseñados para proporcionar un control direccional fiable del aire comprimido en aplicaciones de automatización industrial. Las válvulas están disponibles con tamaños de puerto que van desde 1/8" hasta 1/2", ofreciendo capacidades de flujo (Cv) que aumentan de aproximadamente 0.56 a 2.80, para adaptarse a diversas dimensiones de actuadores y demandas de velocidad.
Los clientes pueden elegir entre unidades de válvulas solenoides simples o dobles completamente ensambladas, cuerpos de válvula destinados a la integración en manifold o para fines de reemplazo, y bobinas de repuesto individuales en AC220V o DC24V para un mantenimiento conveniente en campo. Los kits de manifold multiestación vienen preconfigurados en arreglos de 2 a 10 estaciones para los modelos 4V210-08 y 4V110-06. Además, hay kits especializados disponibles para las series 4V310-08 y 4V310-10. Al centralizar los puertos P (entrada) y R/S (escape) dentro del diseño del manifold, los accesorios externos y los posibles puntos de fuga se reducen en más del 70% en comparación con las configuraciones con tuberías de válvulas individuales. El cableado independiente para cada estación permite la combinación de voltajes AC y DC en un solo bloque de manifold, añadiendo versatilidad para sistemas que integran controles PLC con interruptores de seguridad manuales.
Los cuerpos de las válvulas están fabricados con una aleación de aluminio duradera y cuentan con una estructura de columna deslizante que garantiza una respuesta rápida y una fricción mínima durante la operación. Estas válvulas funcionan sin necesidad de lubricación con aceite; sin embargo, si se utiliza aire lubricado, debe suministrarse continuamente, preferiblemente con ISO VG32 o un lubricante equivalente. Se incluye un mecanismo de anulación manual como característica estándar, lo que permite realizar la instalación y la depuración sin alimentación eléctrica. Las bobinas tienen una clasificación IP65 y consumen aproximadamente 3 VA (AC) o 3 W (DC), dependiendo de la variante específica.
El rango de presión de operación estándar para estas válvulas abarca de 0.15 a 0.8 MPa (21 a 114 psi), con una presión de prueba nominal entre 1.2 y 1.5 MPa dependiendo de la fuente. Este diseño robusto garantiza un rendimiento y seguridad fiables en una variedad de sistemas neumáticos industriales.
Características:

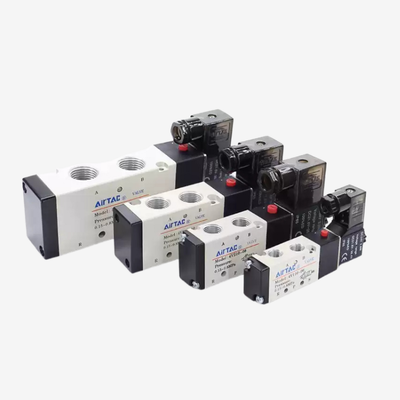

Los tamaños de puerto van desde 1/8" hasta 1/2", acomodando varios modelos incluyendo 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10 y 4V410-15. Esta amplia gama asegura la compatibilidad con múltiples aplicaciones y sistemas neumáticos.
Con un diseño de control direccional piloto de 5/2 vías, estas válvulas ofrecen funciones de conmutación fiables ideales para cilindros de doble efecto y actuadores neumáticos. Esta configuración garantiza un control eficiente y preciso en circuitos neumáticos.
Hay opciones disponibles con solenoides simples o dobles. Las variantes de solenoide doble incluyen una función de memoria, que mantiene la posición de la válvula, mejorando la estabilidad del control y la consistencia de la respuesta en la operación.
Para aplicaciones que requieren integración en manifold o reemplazo donde las bobinas y el cableado ya están establecidos, se ofrece una opción solo de cuerpo de válvula. Esta flexibilidad permite un mantenimiento y actualizaciones de sistema más fáciles sin un recableado extenso o reemplazo de componentes.
Las bobinas de repuesto individuales están disponibles en versiones AC220V y DC24V, lo que permite el servicio en campo sin necesidad de reemplazar todo el conjunto de la válvula. Esta característica reduce significativamente el tiempo de inactividad y los costos de mantenimiento.

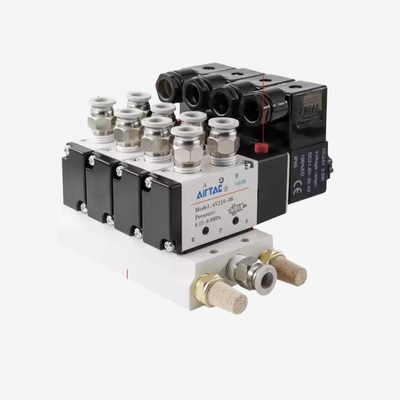

La línea de productos incluye kits de manifold multiestación que vienen preensamblados en configuraciones que van de 2 a 10 estaciones para modelos como 4V210-08 y 4V110-06. Además, hay kits disponibles para 4V310-08 y 4V310-10, que ayudan a minimizar los requisitos de espacio de instalación y acortar el tiempo de ensamblaje.
La logística centralizada del aire se logra a través de puertos P y R/S unificados de gran diámetro, que reducen el número de accesorios externos y posibles puntos de fuga en más del 70%. Este diseño mejora la fiabilidad del sistema y simplifica las conexiones neumáticas.
La capacidad de mezcla de voltaje en un solo manifold se habilita mediante cableado independiente de cada estación, lo que permite usar voltajes AC y DC simultáneamente en un bloque de válvula compacto. Esto facilita la personalización y expansión de los sistemas de control neumático.
La expansión modular es posible mediante el uso de placas ciegas que sellan las estaciones no utilizadas. Estas pueden actualizarse en un momento posterior sin necesidad de volver a cablear el suministro de aire principal, proporcionando flexibilidad a prueba de futuro y simplificando las modificaciones del sistema.
El cuerpo de la válvula está fabricado con aleación de aluminio, lo que garantiza una unidad ligera pero duradera adecuada para entornos industriales. Esta elección de material equilibra la resistencia con la facilidad de manejo e instalación.
La estructura de columna deslizante ofrece un excelente rendimiento de sellado junto con una respuesta sensible y baja fricción. Estas características contribuyen a una operación eficiente y una mayor vida útil de la válvula.
La operación sin lubricación elimina la necesidad de mantenimiento de aceite y previene la contaminación causada por la neblina de aceite, lo que hace que estas válvulas sean una excelente opción para aplicaciones sensibles como el procesamiento de alimentos y el ensamblaje de electrónica.
Se incluye una anulación manual como característica estándar, que ayuda en la instalación, la resolución de problemas y la operación de emergencia al permitir el control manual de la válvula cuando sea necesario.
Las bobinas están protegidas según los estándares IP65, lo que las hace herméticas al polvo y resistentes a chorros de agua. Esto garantiza un rendimiento fiable incluso en condiciones ambientales duras o exigentes.
Las válvulas operan dentro de un rango de presión de 0.15 a 0.8 MPa, lo que las hace adecuadas para una amplia gama de sistemas neumáticos industriales. Además, proporcionan una presión de prueba entre 1.2 y 1.5 MPa para una mayor seguridad durante las sobretensiones de presión.
Parámetros técnicos:
| Tipo de válvula |
Válvula de control direccional piloto de 5/2 vías |
| Protección de bobina |
IP65 |
| Presión de operación |
0.15–0.8 MPa (21–114 Psi) |
| Anulación manual |
Estándar |
| Opciones de voltaje de bobina |
DC12V, DC24V, AC110V, AC220V |
| Material del sello |
NBR (estándar) |
| Fluido |
Aire filtrado (40 μm) |
| Material del cuerpo |
Aleación de aluminio |
Aplicaciones:
El control de cilindros de doble efecto presenta una función de 5/2 vías diseñada para gestionar de manera eficiente las operaciones de extensión y retracción de actuadores neumáticos. Este mecanismo garantiza un control de movimiento preciso para diversas aplicaciones industriales.
Los paneles de automatización multilínea utilizan kits de manifold para centralizar tanto el suministro de aire como el cableado. Estas soluciones compactas pueden acomodar hasta 10 estaciones de válvula, lo que las hace ideales para gabinetes de control optimizados que ahorran espacio y mejoran la organización.
Los sistemas de control de voltaje mixto ofrecen versatilidad al permitir que un solo manifold admita estaciones controladas por PLC de 24V DC y estaciones de seguridad manuales de 220V AC. Esta integración simplifica el diseño del sistema y mejora la flexibilidad operativa.
En el ámbito de la automatización industrial, el control direccional juega un papel crítico en la maquinaria de fabricación, ensamblaje y empaque. Estos sistemas de control contribuyen a mejorar la eficiencia y la precisión en diversos procesos de producción.
Las aplicaciones de manipulación de materiales se benefician del control preciso sobre pinzas, abrazaderas y actuadores de posicionamiento. La gestión eficaz de estos componentes garantiza un funcionamiento suave y una manipulación fiable de los materiales a lo largo de la línea de producción.
Los sectores de ensamblaje de alimentos y electrónica requieren operación sin lubricación para prevenir la contaminación por aceite en las líneas de producción. Esta característica es esencial para mantener la calidad del producto y cumplir con estrictos estándares de higiene.
Para el mantenimiento en campo y la modernización, las opciones como bobinas y cuerpos de válvula de repuesto permiten reparaciones específicas. Este enfoque permite a los técnicos dar servicio a componentes específicos sin necesidad de reemplazar todo el conjunto del manifold, reduciendo el tiempo de inactividad y los costos de mantenimiento.
Personalización:
Nuestra válvula neumática AirTac 4V110-M5 ofrece amplios servicios de personalización de productos para satisfacer sus requisitos específicos. Como válvula solenoide NAMUR de alta calidad, presenta un diseño de válvula de control direccional piloto de 5/2 vías, lo que garantiza un rendimiento fiable y eficiente.
Fabricada en China con certificación CE, esta válvula solenoide NAMUR está construida con un material de cuerpo de aleación de aluminio duradero y viene con una anulación manual estándar para una fácil operación. La clasificación de protección de la bobina es IP65, lo que proporciona una excelente resistencia contra el polvo y el agua.
Ofrecemos múltiples opciones de voltaje de bobina, incluyendo DC12V, DC24V, AC110V y AC220V, para adaptarse a las necesidades de su aplicación. El embalaje se realiza de forma segura en cartones para garantizar una entrega segura.
La cantidad mínima de pedido es de 1 pieza, con una capacidad de suministro de 5000 piezas por mes. El tiempo de entrega varía de 1 a 7 días hábiles después del pago, y los términos de pago son flexibles, incluyendo T/T, Western Union y Paypal. El precio es negociable para ofrecerle el mejor valor para esta válvula neumática premium.
Elija nuestra válvula solenoide NAMUR AirTac 4V110-M5 personalizable para un rendimiento fiable y soluciones a medida en sus sistemas neumáticos.
Embalaje y envío:
Embalaje y envío del producto
La válvula solenoide neumática se empaqueta cuidadosamente para garantizar que llegue en perfectas condiciones. Cada válvula se sella en una bolsa antiestática y se acolcha con insertos de espuma para evitar cualquier daño durante el transporte. Luego, el producto se coloca en una caja de cartón resistente, que se etiqueta con todas las instrucciones de manipulación necesarias.
Para pedidos a granel, se empaquetan varias unidades de forma segura en cartones más grandes con acolchado adicional para evitar movimientos e impactos. Todos los paquetes están claramente marcados con el nombre del producto, la cantidad y los detalles de envío.
Ofrecemos opciones de envío fiables que incluyen servicios estándar, exprés y de carga, dependiendo del tamaño del pedido y el destino. Se proporcionará información de seguimiento una vez que su pedido sea despachado, asegurando que pueda monitorear el estado de entrega hasta que llegue a su puerta.
Por favor, inspeccione el paquete al llegar e informe de cualquier daño de inmediato para facilitar reemplazos o asistencia rápida.
