Descripción del producto:

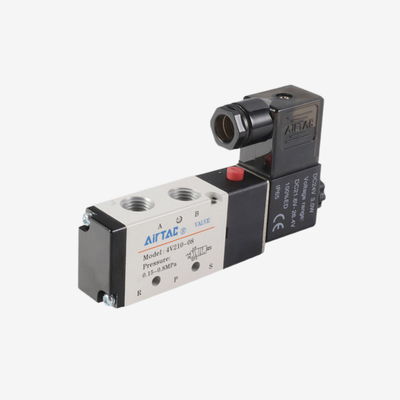

La serie 4V abarca una selección completa de válvulas de solenoides neumáticos de 5/2-dirección operadas por piloto, incluidas bobinas de reemplazo individuales y kits de colectores de varias estaciones preensamblados.Estos productos están diseñados para proporcionar un control direccional confiable del aire comprimido en aplicaciones de automatización industrialLas válvulas están disponibles con puertos de 1/8" a 1/2" y su capacidad de flujo (Cv) varía de aproximadamente 0,56 a 2,0 mm.80, adaptándose a diferentes tamaños de actuadores y requisitos de velocidad.
Los clientes pueden elegir entre conjuntos completos de válvulas solenoides simples o dobles, cuerpos de válvulas destinados a la integración o sustitución de colectores,así como bobinas de repuesto individuales disponibles en AC220V o DC24V para las necesidades de servicio de campoLos conjuntos de colectores multiestaciones vienen preconfigurados en arreglos de 2 a 10 estaciones, diseñados específicamente para los modelos 4V210-08 y 4V110-06.Se ofrecen kits dedicados para las series 4V310-08 y 4V310-10.Este diseño de colectores optimiza la centralización de los puertos P (entrada) y R/S (salidas),reducir al mínimo los accesorios externos y reducir los puntos de fuga potenciales en más del 70% en comparación con la tubería de cada válvula por separado.
El cableado independiente para cada estación permite la combinación de voltajes CA y CC en un solo bloque de colectores, lo que mejora la flexibilidad del sistema,especialmente cuando se integra el control PLC con interruptores de seguridad manualesConstruido con aleación de aluminio, el cuerpo de la válvula presenta una estructura de columna deslizante que garantiza una respuesta sensible con baja fricción.
Estas válvulas no requieren lubricación con aceite; sin embargo, si se utiliza aire lubricado, debe suministrarse continuamente, con una recomendación de ISO VG32 o un lubricante equivalente.Cada válvula incluye una función de anulación manualLas bobinas tienen una clasificación IP65 y consumen una potencia de aproximadamente 3 VA para las variantes AC o 3 W para las variantes DC.
El rango de presión de funcionamiento estándar para las válvulas se encuentra entre 0,15 y 0,8 MPa (21 a 114 psi), mientras que la presión de prueba oscila entre 1,2 y 1,5 MPa dependiendo de la fuente específica.Esto garantiza un rendimiento fiable en diferentes condiciones industriales.
Características:

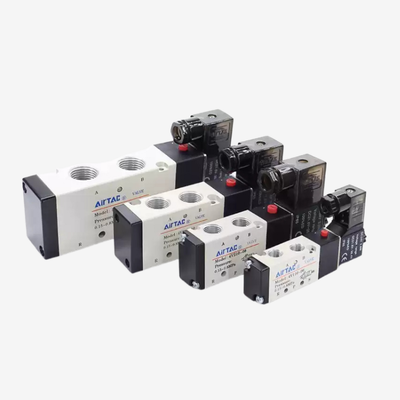

Los tamaños de puerto para estas válvulas varían de 1/8 pulgada a 1/2 pulgada, que abarca modelos como el 4V110-M5, 4V110-06, 4V210-06, 4V210-08, 4V310-08, 4V310-10, y 4V410-15.Esta variedad garantiza la compatibilidad con una amplia gama de aplicaciones neumáticas.

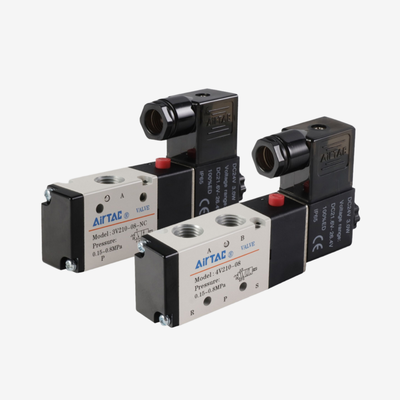

Con un diseño de control direccional de 5/2-dirección operado por piloto, estas válvulas ofrecen capacidades de conmutación confiables ideales para cilindros de doble acción y actuadores neumáticos.Los usuarios pueden elegir entre configuraciones de solenoides simples y dobles, con las versiones de solenoides dobles que proporcionan una función de memoria para mantener la posición.

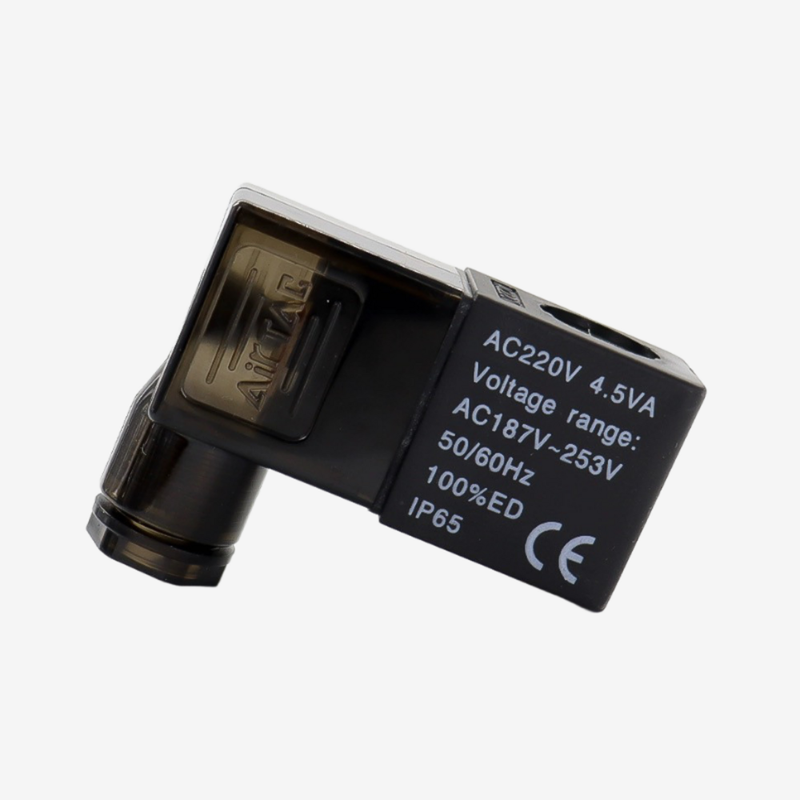

Para mayor flexibilidad, existe la opción de comprar solo el cuerpo de la válvula. Esto es útil para la integración de colectores o escenarios de reemplazo donde ya se han instalado bobinas y cableado.,Las bobinas de repuesto individuales están disponibles en las variantes AC220V y DC24V, lo que permite el servicio de campo sin necesidad de reemplazar todo el conjunto de válvulas.
Los kits de colectores de múltiples estaciones están disponibles en configuraciones preensambladas que van desde 2 a 10 estaciones para modelos como el 4V210-08 y el 4V110-06.Los kits para 4V310-08 y 4V310-10 también se proporcionan para minimizar el espacio de instalación y reducir significativamente el tiempo de montaje.
El sistema utiliza una logística aérea centralizada con puertos P y R/S de gran diámetro, lo que reduce sustancialmente los accesorios externos y los puntos de fuga potenciales en más del 70%.El cableado independiente de la estación soporta la mezcla de voltaje en un solo colector compacto, lo que permite el uso simultáneo de voltajes CA y CC.
La expansión modular se facilita mediante el uso de placas en blanco que sellan las estaciones no utilizadas.mejorar la flexibilidad y escalabilidad del sistema.
Los cuerpos de las válvulas están construidos con aleación de aluminio, proporcionando una solución ligera pero duradera adecuada para entornos industriales exigentes.La estructura de columna deslizante garantiza un excelente rendimiento de sellado y una respuesta sensible con una fricción mínima.
Estas válvulas funcionan sin necesidad de lubricación, simplificando los procedimientos de mantenimiento y evitando al mismo tiempo la contaminación por niebla de aceite.que es crucial en sectores como el procesamiento de alimentos y el ensamblaje de productos electrónicosUna anulación manual está incluida como una característica estándar, ayudando en la instalación, resolución de problemas y operaciones de emergencia.
Las bobinas vienen con protección IP65, lo que las hace estancas al polvo y resistentes a los chorros de agua, lo que garantiza un funcionamiento confiable incluso en entornos difíciles.15 a 0..8 MPa, por lo que estas válvulas son adecuadas para una amplia gama de sistemas neumáticos industriales.
Además, las válvulas están diseñadas para soportar presiones de prueba entre 1,2 y 1,5 MPa, proporcionando un margen de seguridad que protege contra aumentos de presión y mejora la fiabilidad general del sistema.
Parámetros técnicos:
| Material del sello |
NBR (norma) |
| Material del cuerpo |
De aleación de aluminio |
| Desactivar manualmente |
Estándar |
| El fluido |
Aire filtrado (40 μm) |
| Tipo de válvula |
Válvula de control direccional de 2 vías controlada por piloto |
| Opciones de voltaje de la bobina |
El valor de las emisiones de CO2 de los motores de combustión renovables será el valor de las emisiones de CO2 de los motores de combustión renovables. |
| Protección de la bobina |
Protección IP65 |
| Presión de funcionamiento |
0.15 ∼0.8 MPa (21 ∼114 Psi) |
Aplicaciones:
Control del cilindro de doble acción
La función de válvula de 5/2-dirección proporciona un control preciso para extender y retraer los actuadores neumáticos.Esta configuración permite un funcionamiento eficiente y fiable de los cilindros de doble acción en diversas aplicaciones industriales.
Panel de automatización de varios cilindros
Los kits de manifold están diseñados para centralizar el suministro de aire y el cableado, lo que ayuda a crear gabinetes de control compactos.lo que los hace ideales para tareas de automatización complejas que involucran varios cilindros.
Sistemas de control de tensión mixta
Un único colector es capaz de soportar sistemas de control de voltaje mixto, alojando tanto estaciones de control por PLC de 24 V de CC como estaciones de seguridad manuales de 220 V de CA.Esta flexibilidad simplifica la integración y mejora la versatilidad del sistema de control.
Aplicaciones de la automatización industrial
Las válvulas de control direccionales se utilizan ampliamente en la fabricación, ensamblaje y maquinaria de envasado para garantizar operaciones suaves y precisas.Estas válvulas desempeñan un papel crucial en la optimización de la productividad y el mantenimiento de un flujo de trabajo constante.
Manejo del material
Los sistemas de control gestionan las pinzas, las abrazaderas y los actuadores de posicionamiento, lo que permite un manejo eficiente de los materiales.Este control preciso es esencial para las tareas de automatización que implican la manipulación y colocación de componentes.
Asamblea de alimentos y electrónica
El funcionamiento sin lubricante de estos componentes neumáticos evita la contaminación por aceite en las líneas de producción, lo cual es fundamental en los procesos de ensamblaje de alimentos y electrónicos.Esta característica garantiza la calidad del producto y el cumplimiento de las normas de la industria.
Mantenimiento y modernización en el campo
Las piezas de repuesto, como las bobinas y los cuerpos de las válvulas, están disponibles por separado, lo que permite reparaciones específicas sin necesidad de reemplazar todo el conjunto del colector.Este enfoque reduce los tiempos de inactividad y los costes de mantenimiento en el campo.
Personalización:
Nuestra válvula neumática AirTac 4V110-M5 ofrece servicios de personalización excepcionales para satisfacer sus requisitos específicos.Esta válvula de control direccional de 5/2-dirección pilot-operated está diseñada con un cuerpo de aleación de aluminio duradero y protección de bobina clasificada en IP65, garantizando un rendimiento fiable en diversas aplicaciones industriales.
Proporcionamos opciones de personalización flexibles para la válvula neumática, adaptándose a presiones de funcionamiento de 0,15 a 0,8 MPa (21 a 114 Psi) y compatibilidad con aire filtrado (40 μm).Con una cantidad mínima de pedido de sólo 1 pieza y una capacidad de suministro de 5000 piezas por mesLos precios son negociables para adaptarse a su presupuesto, y el embalaje se hace de forma segura en cajas de cartón.
Nuestro tiempo de entrega varía de 1 a 7 días hábiles después del pago, con términos de pago convenientes que incluyen T / T, Western Union y PayPal.Confíe en nuestros servicios de personalización de válvulas neumáticas para proporcionarle de alta calidad, soluciones de válvulas fiables y personalizadas que se adapten perfectamente a sus necesidades operativas.
Embalaje y envío:
Embalaje del producto:
La válvula de solenoide neumática está cuidadosamente empaquetada para garantizar la protección durante el transporte. Cada válvula está empaquetada individualmente en una bolsa de plástico resistente y antiestática para evitar daños por humedad y polvo.Las unidades individuales se colocan luego en inserciones de espuma cortadas a medida dentro de una caja de cartón duradera para minimizar el movimiento y absorber los golpesEl embalaje exterior está etiquetado con detalles del producto, instrucciones de manejo e información de envío para facilitar una entrega segura y precisa.
Envío:
Ofrecemos opciones de envío confiables para entregar la válvula de solenoide neumática de manera rápida y segura. Los productos se envían a través de transportistas de confianza con seguimiento disponible para todos los pedidos.Dependiendo del destino, los métodos de envío incluyen servicios de flete terrestre estándar, expedido y aéreo.y se proporciona la documentación necesaria para el despacho de aduanas para garantizar una entrega sin problemas en todo el mundo.
