Descripción del producto:

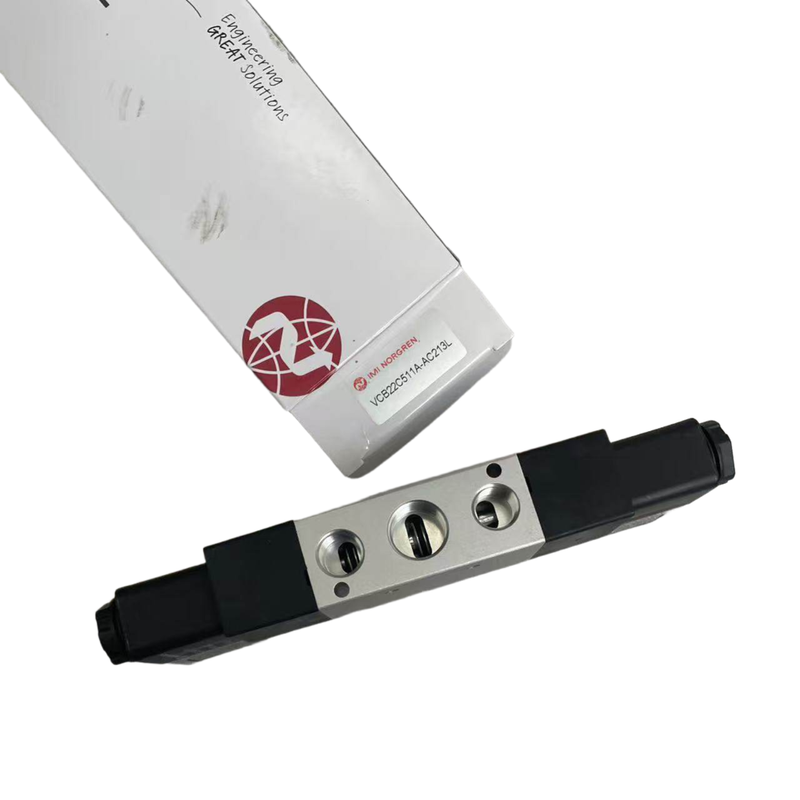

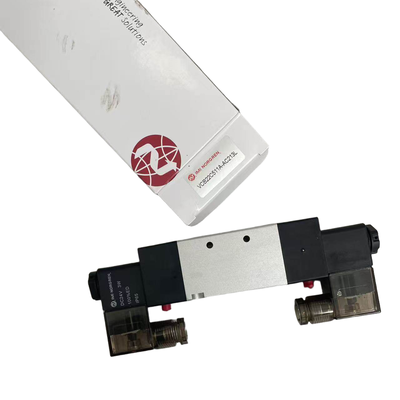

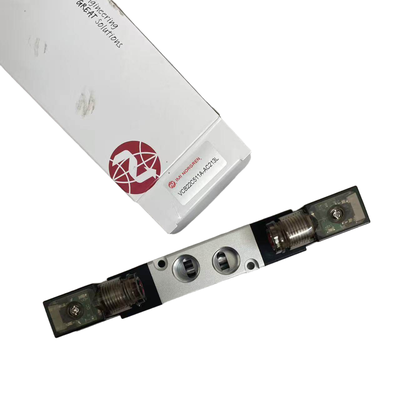

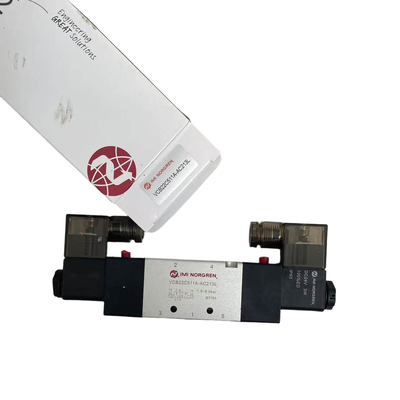

La serie VCB22 de IMI Norgren es una válvula de corredera de alto rendimiento operada por solenoide, diseñada para ofrecer funciones versátiles de control direccional, incluidas configuraciones de 3/2, 5/2 y 5/3. Atiende a un amplio espectro de necesidades de automatización neumática industrial, lo que la convierte en un componente esencial para diversas aplicaciones.
Esta serie presenta una carcasa compacta de aluminio, que incorpora luces indicadoras LED estándar para una fácil monitorización del estado. También incluye un suministro de aire piloto interno, lo que permite un funcionamiento eficiente. Las válvulas admiten caudales que van desde 245 hasta 3350 litros por minuto, satisfaciendo eficazmente las demandas de los circuitos neumáticos que van desde configuraciones en miniatura hasta sistemas de alto flujo.
La serie VCB22 se ofrece en cuatro anchos de válvula diferentes: 18 mm, 22 mm, 27 mm y 34 mm, lo que permite una variedad de tamaños de puerto como M5, G1/8, G1/4, G3/8 y G1/2. Además, la serie admite opciones de montaje NAMUR, lo que proporciona flexibilidad en la instalación. Su diseño de sistema de subbase facilita el montaje de colectores sencillo y simplifica los procesos de mantenimiento.
Debido a su diseño robusto y adaptabilidad, la serie VCB22 se emplea comúnmente en numerosas industrias, incluidas la maquinaria de embalaje, la fabricación de automóviles, el procesamiento de alimentos y bebidas, los equipos textiles, el procesamiento químico y la automatización industrial general.
Características:
Experimente una calidad superior con las válvulas solenoides industriales genuinas de IMI Norgren, un nombre de confianza en la industria. Estas válvulas están diseñadas para ofrecer un rendimiento fiable y durabilidad para diversas aplicaciones industriales.
Vienen en múltiples configuraciones de control direccional, incluidos tipos 3/2, 5/2 y 5/3, lo que proporciona soluciones versátiles para satisfacer sus necesidades de control específicas. Además, puede elegir entre cuatro anchos de válvula distintos: 18 mm (Tipo A), 22 mm (Tipo B), 27 mm (Tipo C) y 34 mm (Tipo D), lo que garantiza un ajuste perfecto para su configuración.
Las válvulas ofrecen una amplia gama de opciones de puerto como M5, G1/8, G1/4, G3/8 y G1/2, junto con puertos estándar NAMUR G1/4 y G3/8 para adaptarse a diferentes requisitos de conexión. Esta flexibilidad aumenta su adaptabilidad en varios sistemas.
Con una alta capacidad de flujo que varía de 245 a 3350 litros por minuto a una presión de entrada de 6 bar (y una caída de presión de 1 bar), estas válvulas solenoides son capaces de manejar eficazmente condiciones de flujo exigentes.
Cada válvula está equipada con una luz indicadora LED estándar para una fácil confirmación visual del estado de la energía. La inclusión de una anulación manual de empujar y girar permite una puesta en marcha y operaciones de mantenimiento sencillas sin complicaciones.
Diseñadas para uso continuo, estas válvulas cuentan con una clasificación de ciclo de trabajo del 100%, lo que garantiza una funcionalidad fiable durante períodos de operación prolongados. Su clase de protección IP65 las hace adecuadas para entornos industriales hostiles, resistiendo la entrada de polvo y agua.
La carcasa de aluminio robusta pero ligera mejora la durabilidad al tiempo que mantiene el peso total manejable. Se emplean sellos NBR para optimizar el rendimiento en aplicaciones de aire comprimido, garantizando un sellado eficaz y una larga vida útil.
La instalación se simplifica gracias al sistema de montaje en subbase, que simplifica las disposiciones de tuberías y admite el montaje de colectores. Un suministro de aire piloto interno elimina la necesidad de un piloto externo, lo que reduce la complejidad y el tiempo de instalación.
Las válvulas admiten variaciones de potencia industrial con una tolerancia de voltaje de ±10%, lo que garantiza una operación estable a pesar de las fluctuaciones. Los clientes pueden elegir entre modelos de solenoide simple (retorno por resorte) o variantes de solenoide doble, según sus preferencias de control.
Para las válvulas direccionales 5/3, hay tres funciones centrales disponibles: Todos los puertos bloqueados (APB), Escape central abierto (COE) y Presión central abierta (COP), lo que proporciona flexibilidad de control adicional para circuitos neumáticos complejos.
Parámetros técnicos:
| Marca |
IMI Norgren |
| Funciones |
3/2 NO, 3/2 NC, 5/2, 5/3 APB, 5/3 COE, 5/3 COP |
| Suministro piloto |
Interno |
| Presión de operación |
1.5 a 8 bar |
| Temperatura ambiente/medio |
-5 °C a +70 °C |
| Caudal |
245 a 3350 L/min |
| Serie |
VCB22 |
| Medio |
Aire comprimido, filtrado a 40 μm, lubricado o no lubricado |
| Opciones de voltaje |
24VDC, 24VAC, 110VAC, 220VAC, 240VAC |
| Tipo de válvula |
Válvula de corredera accionada por solenoide |
Aplicaciones:
Las válvulas solenoides de la serie Norgren VCB22 encuentran una amplia aplicación en diversos sectores industriales. Su diseño robusto y su funcionalidad versátil las hacen ideales para numerosas tareas de control neumático.
En la industria de la maquinaria de embalaje, estas válvulas son esenciales para controlar actuadores neumáticos involucrados en el envasado de alimentos, la formación de cartones y las operaciones de líneas de llenado. Su rendimiento fiable garantiza procesos de embalaje fluidos y eficientes.
El sector de la fabricación de automóviles confía en la serie VCB22 para la conmutación de circuitos de aire en fijaciones de soldadura, líneas de montaje y células de trabajo robóticas. Estas válvulas contribuyen a flujos de trabajo de producción precisos y automatizados.
Dentro de la industria de alimentos y bebidas, las válvulas solenoides se utilizan para automatizar controles en equipos de llenado, máquinas de etiquetado y sistemas de clasificación. Su aplicación ayuda a mantener un alto rendimiento y precisión en el procesamiento.
La maquinaria textil también se beneficia de la serie VCB22 a través de accionamientos neumáticos para telares, equipos de teñido y líneas de manipulación de tejidos. Esto mejora la automatización y la fiabilidad de la producción textil.
En los campos químico y farmacéutico, las válvulas proporcionan aislamiento neumático dentro de los circuitos de fluidos de control de procesos. Es importante verificar la compatibilidad del medio al usar estas válvulas en dichos entornos para garantizar una operación segura y efectiva.
Las industrias electrónica y de semiconductores utilizan las válvulas solenoides VCB22 para el control neumático de precisión en equipos de sala limpia, ensamblaje de PCB y sistemas de inspección. Esto apoya altos estándares de limpieza y precisión en la fabricación.
Para la automatización industrial general, estas válvulas facilitan el control direccional en diversas máquinas, como sistemas de carga y descarga, transportadores, elevadores y mesas giratorias. Su integración ayuda a optimizar los procesos industriales.
La serie VCB22 también está diseñada para aplicaciones NAMUR, lo que permite el montaje directo en actuadores neumáticos, incluidos cilindros y válvulas de control, de acuerdo con los estándares NAMUR, lo que garantiza una instalación estandarizada y simplificada.
Finalmente, en sistemas de colectores, las válvulas admiten la instalación centralizada de múltiples válvulas a través de subbases, lo que permite configuraciones de tuberías integradas y eficientes en configuraciones neumáticas complejas.
Soporte y Servicios:
Norgren se compromete a proporcionar un soporte técnico y servicios excepcionales para sus productos de válvulas solenoides. Nuestro equipo de expertos ofrece asistencia integral para garantizar el rendimiento y la fiabilidad óptimos de sus válvulas solenoides en diversas aplicaciones.
Proporcionamos documentación detallada del producto, que incluye guías de instalación, hojas de datos y manuales de mantenimiento para ayudarle a comprender y utilizar sus válvulas solenoides de manera efectiva. Nuestro equipo de soporte técnico está disponible para ayudar con la selección de productos, la resolución de problemas y la resolución de cualquier problema operativo que pueda encontrar.
Además, Norgren ofrece servicios de reparación y mantenimiento para extender la vida útil de sus válvulas solenoides, garantizando un tiempo de inactividad mínimo y una eficiencia sostenida. También ofrecemos soluciones personalizadas y asesoramiento adaptado a sus requisitos industriales específicos.
Para obtener más soporte técnico y consultas de servicio, consulte el sitio web de Norgren o póngase en contacto con su representante local de Norgren.
Embalaje y envío:
La válvula solenoide Norgren se empaqueta cuidadosamente para garantizar la máxima protección durante el tránsito. Cada válvula se sella individualmente en un embalaje antiestático y resistente a la humedad para evitar daños por factores ambientales. Luego, el producto se coloca en una caja de cartón corrugado resistente con materiales de amortiguación adecuados para absorber impactos y vibraciones.
Para el envío, las válvulas solenoides empaquetadas se manipulan siguiendo estrictos controles de calidad para mantener la integridad del producto. El envío se realiza normalmente a través de servicios de mensajería de confianza con seguimiento disponible para garantizar una entrega segura y puntual. Los pedidos a granel se paletizan de forma segura para minimizar el movimiento y los posibles daños durante el transporte.
