Descripción del producto:

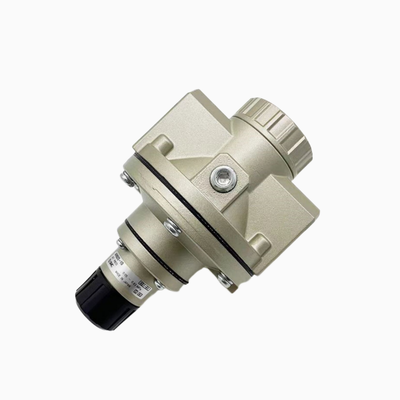

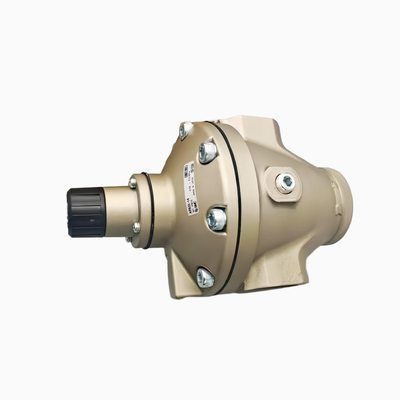

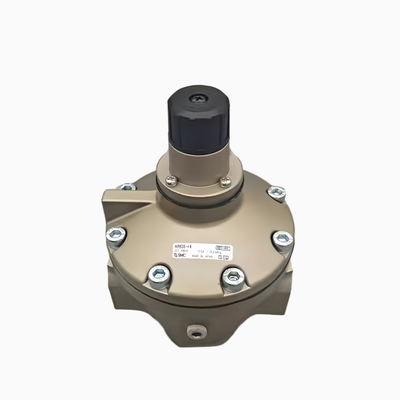

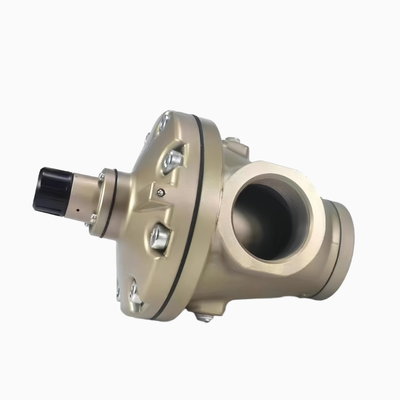

La serie AR425 a AR935 de SMC representa una línea de reguladores de presión de aire de tipo alivio, operados internamente por piloto. Estos dispositivos están diseñados específicamente para sistemas de aire comprimido industriales de alta resistencia donde el mantenimiento de una presión de salida estable junto con una alta capacidad de flujo es crucial. A diferencia de los reguladores de acción directa, estos modelos operados por piloto utilizan el propio aire de suministro para controlar la válvula principal. Este enfoque de diseño garantiza una precisión superior en la regulación de la presión, características de flujo más suaves y reduce las fluctuaciones en la presión de salida cuando ocurren cambios en la presión de entrada.

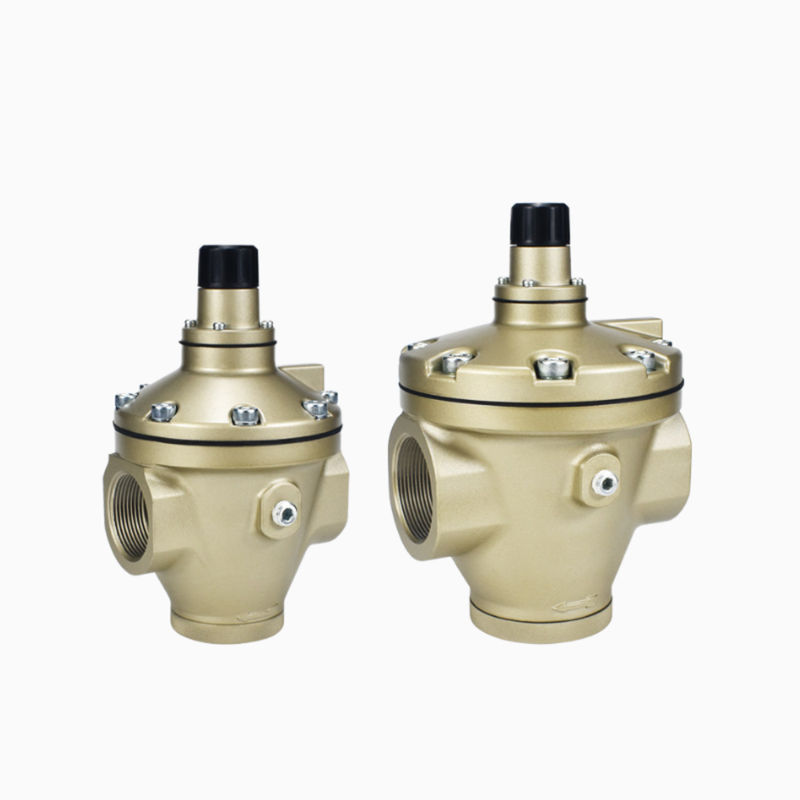

Esta gama de productos incluye 12 números de pieza populares en cuatro subseries diferentes: AR625, AR635, AR825 y AR835. Estos reguladores vienen con tamaños de puerto que varían de Rc 3/4" a Rc 1-1/2". Hay dos rangos de presión disponibles para adaptarse a diversas aplicaciones: un rango de 0.05 a 0.83 MPa (conocido como tipo 25) y un rango inferior de 0.02 a 0.2 MPa (tipo 35 de baja presión). Los modelos etiquetados con una "G" vienen equipados con un manómetro de panel, y se puede agregar un soporte de montaje opcional, B25P, para mayor comodidad de instalación.
La versatilidad y fiabilidad de estos reguladores de presión de aire los hacen ampliamente aplicables en numerosos entornos industriales. Los usos comunes incluyen estaciones de compresores, tuberías centrales de aire comprimido, líneas de producción automatizadas, manipuladores neumáticos y paquetes de máquinas OEM. Su construcción robusta y sus precisas capacidades de control los convierten en un componente esencial para garantizar un funcionamiento eficiente y estable en entornos de aire comprimido exigentes.
Características:
Este regulador presenta un diseño operado por piloto que garantiza una presión de salida mucho más estable en comparación con los reguladores de acción directa. No se ve afectado por las fluctuaciones en la presión de entrada, proporcionando un rendimiento constante incluso en condiciones variables.
Equipado con un mecanismo de alivio interno, el regulador ventila automáticamente cualquier exceso de presión de salida a la atmósfera. Esta función ayuda a mantener una presión constante en la línea descendente, mejorando la seguridad y la fiabilidad.
El cuerpo del regulador está construido de aluminio fundido a presión, que incluye una campana y una cámara protegidas. Este diseño no solo hace que el regulador sea ligero, sino que también ofrece una excelente disipación de calor, lo que lo hace ideal para su uso en entornos exigentes de planta de fabricación.
Hay dos rangos de presión ajustables disponibles para adaptarse a diferentes aplicaciones: 0.05 a 0.83 MPa (modelo 25) y 0.02 a 0.2 MPa (modelo 35, un tipo de precisión de baja presión). Esta flexibilidad permite un control preciso de la presión de operación según las necesidades específicas.
El regulador admite múltiples tamaños de puerto, incluidos 3/4", 1", 1-1/4" y 1-1/2". Además, se pueden proporcionar opciones de rosca como roscas Rc (PTF), NPT (F) y G bajo pedido para adaptarse a diferentes requisitos de tubería.
Para una mayor usabilidad, hay disponible un manómetro opcional (denotado por el sufijo G, de la serie G46) y un soporte de montaje (modelo B25P). Estos accesorios proporcionan lecturas de presión locales claras y facilitan las instalaciones de reacondicionamiento.
Para evitar ajustes accidentales y mantener las presiones establecidas, se incluye un tornillo de bloqueo en la manija de ajuste. Esta característica garantiza que el regulador permanezca calibrado de forma segura una vez que se hayan finalizado sus ajustes.
Parámetros técnicos:
| Artículo |
AR625 / AR825 (Rango Alto) |
AR635 / AR835 (Rango Bajo) |
| Fluido |
Aire |
Aire |
| Presión máxima de operación |
1.0 MPa |
1.0 MPa |
| Presión de prueba |
1.5 MPa |
1.5 MPa |
| Rango de presión establecida |
0.05 a 0.83 MPa |
0.02 a 0.2 MPa |
| Construcción |
Operado por piloto interno, tipo alivio (aire piloto siempre sangrando) |
Igual |
| Temperatura ambiente / fluido |
-5 a 60°C (sin congelación) |
-5 a 60°C (sin congelación) |
| Puerto del manómetro |
1/4" |
1/4" |
| Consumo de aire (orificio de alivio) |
5 L/min (ANR) a presión máxima |
5 L/min (ANR) a presión máxima |
| Material del cuerpo |
Aluminio fundido a presión |
Aluminio fundido a presión |
| Resorte de ajuste / válvula |
Alambre de acero 1 / Acero inoxidable |
Alambre de acero 1 / Acero inoxidable |
| Material de la manija |
ABS |
ABS |
| Peso — AR625/635 |
1.1 kg |
1.1 kg |
| Peso — AR825/835 |
2.5 kg |
2.5 kg |
Aplicaciones:
Las estaciones de compresores de aire y las unidades centrales FRL (filtro-regulador-lubricador) desempeñan un papel crucial en el mantenimiento de un suministro de aire limpio y regulado para diversas aplicaciones industriales.
La regulación de la presión de rama es esencial para las líneas de ensamblaje, empaque y transporte automatizadas, asegurando un rendimiento y seguridad óptimos durante todo el proceso de producción.
Los actuadores neumáticos, incluidos los cilindros de aire, pinzas, mandriles neumáticos y generadores de vacío, son componentes ampliamente utilizados que ofrecen un control de movimiento preciso y eficiente en numerosos sistemas.
Varias máquinas herramienta, cabinas de soldadura, estaciones de pintura en aerosol, puntos de soplado de aire y purga utilizan tecnología neumática para lograr un funcionamiento fiable y constante.
Las máquinas OEM en industrias como alimentos y bebidas, textil, electrónica, semiconductores y empaque se benefician enormemente de soluciones neumáticas personalizadas adaptadas a sus necesidades específicas.
La reducción de presión secundaria y el control de precisión son funciones críticas en las líneas de aire centralizadas de alto flujo para mantener la estabilidad y precisión del sistema.
