Descripción del producto:

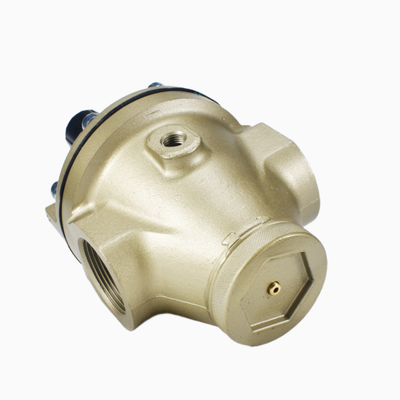

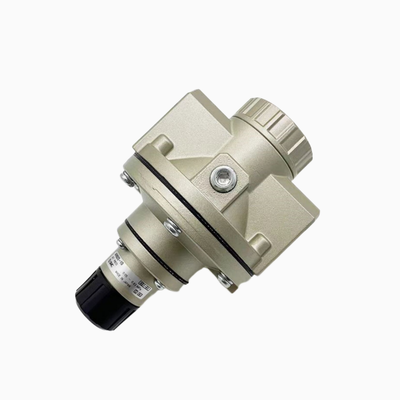

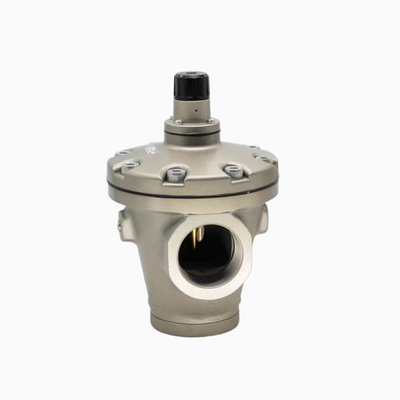

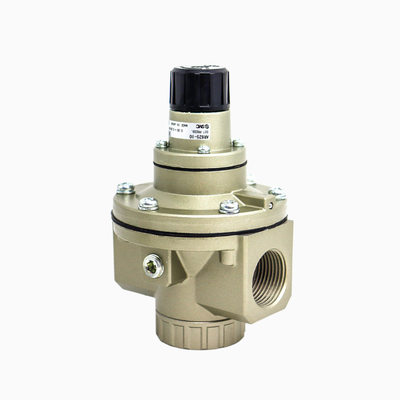

La serie SMC AR425 a AR935 representa una línea de reguladores de presión de aire de tipo de alivio operados internamente, diseñados específicamente para sistemas industriales de aire comprimido exigentes.Estos reguladores son ideales en aplicaciones donde mantener una presión de salida estable junto con una alta capacidad de flujo es crucialA diferencia de los reguladores convencionales de acción directa, esta serie emplea un mecanismo piloto que utiliza el aire de suministro para controlar la válvula principal.Este diseño garantiza una mayor precisión de la regulación de la presión, características de flujo más suaves y fluctuaciones significativamente reducidas en la presión de salida incluso cuando la presión de entrada cambia.
Esta gama de productos incluye 12 números de piezas populares, categorizados en cuatro subserie: AR625, AR635, AR825 y AR835.Los clientes pueden elegir entre dos rangos de presión para adaptarse a diferentes requisitos de aplicación: 0,05 a 0,83 MPa, conocido como el tipo 25, y 0,02 a 0,2 MPa, conocido como el tipo 35 de baja presión.mientras que un soporte de montaje B25P opcional también está disponible para una mayor flexibilidad de instalación.
Estos reguladores se utilizan ampliamente en una amplia gama de industrias y entornos.,Manipuladores neumáticos y conjuntos de máquinas OEM.Su diseño robusto y su rendimiento fiable los convierten en un componente esencial para una distribución eficiente y estable de aire comprimido en entornos industriales de alta carga.
Características:
El diseño piloto de este regulador asegura una presión de salida mucho más estable en comparación con los reguladores de acción directa.proporcionar un rendimiento constante incluso en condiciones variables.
Con un mecanismo de alivio interno, el regulador ventila automáticamente cualquier exceso de presión de salida a la atmósfera.mejora de la fiabilidad y seguridad del sistema.
Construido con un cuerpo de aluminio fundido a presión, el regulador está equipado con un capó y una cámara protegidos.lo que lo hace adecuado para ambientes exigentes de planta de fábrica.
Dos rangos de presión ajustables están disponibles para satisfacer diferentes necesidades de aplicación: de 0,05 a 0,83 MPa para uso general y un tipo de precisión de baja presión que oscila entre 0,02 y 0,2 MPa.Esta versatilidad permite un control preciso en diversos entornos operativos.
El regulador viene con múltiples opciones de tamaño de puerto incluyendo 3/4", 1", 1-1/4", y 1-1/2". Además, tipos de rosca como Rc (PTF), NPT (F),Los hilos G y G están disponibles bajo petición para adaptarse a diferentes estándares de tuberías..
Para una mayor facilidad de uso, se puede proporcionar un manómetro opcional (denominado por el sufijo G y parte de la serie G46) y un soporte de montaje (B25P).las lecturas de presión local y facilitar la fácil adaptación del dispositivo.
Para evitar ajustes no deseados y fluctuaciones de presión después del ajuste inicial, se integra un tornillo de bloqueo en el mango de ajuste.Esta característica garantiza un control de presión estable y fiable durante todo el funcionamiento.
Parámetros técnicos:
| Punto de trabajo |
AR625 / AR825 (Rango alto) |
AR635 / AR835 (Rango bajo) |
| El fluido |
El aire |
El aire |
| Presión máxima de funcionamiento |
1.0 MPa |
1.0 MPa |
| Presión de prueba |
1.5 MPa |
1.5 MPa |
| Intervalo de presión de ajuste |
0de 0,05 a 0,83 MPa |
0de 0,02 a 0,2 MPa |
| Construcción |
Tipo de piloto interno operado, tipo de relevo (el aire del piloto sangra siempre) |
Lo mismo. |
| Temperatura ambiente / del fluido |
-5 a 60°C (sin congelación) |
-5 a 60°C (sin congelación) |
| Puerto del manómetro |
Un cuarto de pulgada |
Un cuarto de pulgada |
| Consumo de aire (agujero de alivio) |
5 L/min (ANR) a presión máxima |
5 L/min (ANR) a presión máxima |
| Material del cuerpo |
Aluminio fundido a presión |
Aluminio fundido a presión |
| Regulación / resorte de válvula |
Cables de acero 1 / acero inoxidable |
Cables de acero 1 / acero inoxidable |
| Material para el mango |
El ABS |
El ABS |
| Peso ¥ AR625/635 |
1.1 kg |
1.1 kg |
| Peso ¥ AR825/835 |
2.5 kg |
2.5 kg |
Aplicaciones:
Las estaciones de compresión de aire y las unidades centrales de FRL (filtro-regulador-lubricador) desempeñan un papel crucial en el mantenimiento de la calidad y la consistencia del suministro de aire comprimido.Estas unidades centrales aseguran que el aire se filtre adecuadamente, regulados y lubricados antes de su distribución.
La regulación de la presión de las ramas es esencial en las líneas de ensamblaje, embalaje y transporte automatizadas, asegurando que cada rama reciba la presión correcta necesaria para un funcionamiento óptimo.mejorar la eficiencia y fiabilidad del proceso de producción.
Los actuadores neumáticos, como los cilindros de aire, las pinzas, los mandos neumáticos y los generadores de vacío, se utilizan ampliamente en varias aplicaciones industriales.Estos componentes proporcionan un control preciso del movimiento y las capacidades de agarre necesarias para la automatización.
Las aplicaciones se extienden a máquinas herramientas, cabinas de soldadura, estaciones de pintura por rociado, puntos de salida de aire y lugares de depuración.el aire comprimido controlado contribuye a mejorar el rendimiento operativo y la calidad del producto.
Las máquinas OEM en industrias que incluyen alimentos y bebidas, textiles, electrónica, semiconductores y envases dependen en gran medida de sistemas neumáticos.Estas máquinas se benefician de la versatilidad y la eficiencia de las soluciones neumáticas personalizadas adaptadas a las necesidades industriales específicas.
Además, la reducción de presión secundaria y el control de precisión en las redes de aire centralizadas de alto flujo permiten ajustar la presión del aire en varios puntos del sistema.Esto permite un mejor control y ahorros de energía en ambientes industriales exigentes.
