Descripción del producto:

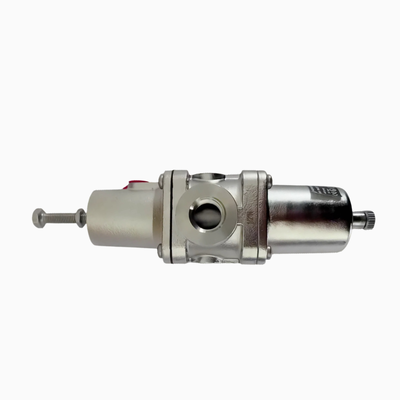

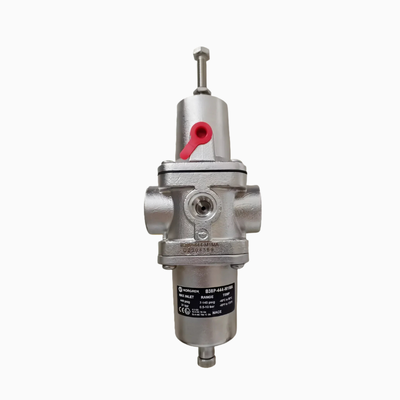

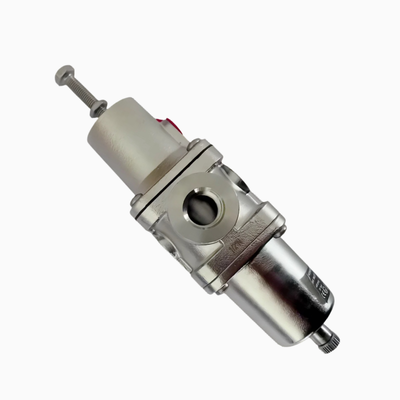

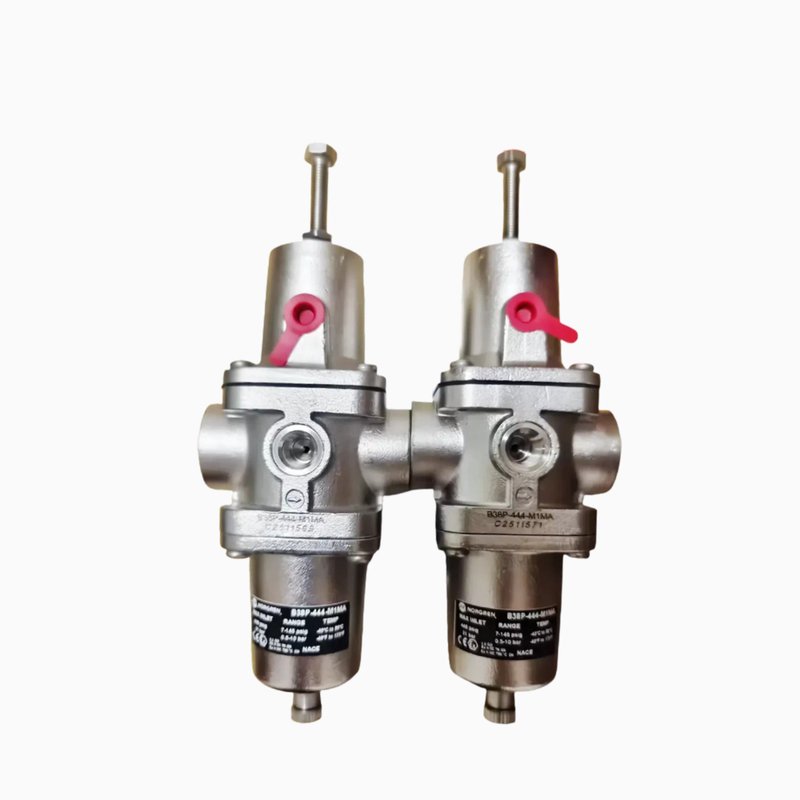

La serie Norgren B38P es una gama de reguladores de filtros de acero inoxidable de alto flujo diseñados para su uso en entornos corrosivos,combinando filtración y regulación de presión de precisión en una sola unidad integradaEstos reguladores de filtros están diseñados específicamente para aplicaciones en las que los materiales estándar no son adecuados, incluidos los ambientes marinos, la producción de petróleo y gas, el procesamiento químico y alimentario,y equipos de análisis médicosLas piezas metálicas cumplen la norma NACE MR-01-75, la recomendación reconocida en el sector petrolero para la resistencia a la fisuración por tensión de sulfuros común en las cabezas de pozos y otros entornos corrosivos..
La serie B38P cuenta con unaCuerpo, cuenco, capó y tornillo de ajuste de acero inoxidable 316El regulador de filtros funciona con una presión máxima de entrada de31 bar (449 psi)para las versiones de drenaje manual y17 bar (246 psi)para las versiones de drenaje automático, con un rango de presión de salida de0.5 a 10 baro bien0.5 a 7 barEl sistema integrado de5 μm, 25 μm o 40 μmEl elemento filtrante elimina las partículas sólidas y el condensado del suministro de aire comprimido, protegiendo el equipo aguas abajo y garantizando un funcionamiento fiable..
Las características del modelo B38P-244-B1MAPuertos de 1/4"con un caudal de40 dm3/s, mientras que el B38P-344-B1MA presentaPuertos de 3/8"Los dos modelos incluyen:Desagüe manualyel aliviodiseño, con unaNut de montaje de panelespara una instalación conveniente.FKM (FPM) o elastómeros NBRlas opciones permiten rangos de temperatura de funcionamiento de-20 °C a +80 °C(FKM) o-40 °C a +80 °C(NBR), haciendo que estas unidades sean adecuadas para ambientes industriales y offshore exigentes..
El regulador de filtros también está disponible conCertificación ATEXpara su uso en zonas peligrosas,y el diseño cumple ciertos requisitos de las especificaciones de uso pesado MIL-S-901C (Navy) para la resistencia a los golpes y MIL-STD-167-1 para las vibraciones mecánicas del equipo a bordo.
Características:
-
316 Construcción de acero inoxidableEl cuerpo, el recipiente, el capó, el elemento de filtro y el tornillo de ajuste están hechos de acero inoxidable 316 para una máxima resistencia a la corrosión en ambientes agresivos
-
Se cumplen las condiciones de la NACE MR-01-75- Las piezas metálicas cumplen la norma NACE de resistencia al agrietamiento por tensión del sulfuro en las cabezas de pozos y en otros entornos corrosivos de los yacimientos petrolíferos
-
Filtración y regulación integradasCombina un elemento de filtro de alta eficiencia con un regulador de presión de precisión en una sola unidad compacta, ahorrando espacio de instalación
-
Capacidad de flujo alta¢ Proporciona 40 dm3/s para puertos de 1/4" y 3/8" de tamaño, con puertos más grandes disponibles para mayores requerimientos de caudal de hasta 100 dm3/s
-
Tres grados de filtraciónDisponible con elementos de filtro de 5 μm, 25 μm o 40 μm para adaptarse a diferentes requisitos de calidad del aire
-
Diseño de alivioPermite reducir la presión aguas abajo cuando el sistema está sin salida, proporcionando una liberación de presión segura y controlada
-
Desagüe manual- Cuenco corto con drenaje manual para eliminar fácilmente el condensado
-
Incluida la tuerca de montaje del panelFacilitar el montaje seguro del panel para un acceso conveniente a la instalación y el mantenimiento
-
Presión máxima de entrada- 31 bar (449 psi) para las versiones de drenaje manual; 17 bar (246 psi) para las versiones de drenaje automático
-
Rango de presión de salida- 0,5 a 10 bar (7 a 145 psi) o 0,5 a 7 bar (7 a 101 psi) según el modelo
-
Amplio rango de temperaturas-20 °C a +80 °C con sellos FKM; -40 °C a +80 °C con sellos NBR
-
Opciones certificadas ATEXDisponible para aplicaciones en zonas peligrosas que requieren protección contra explosiones
-
Cumplimiento de las especificaciones de uso pesado- Cumple ciertos requisitos de la prueba de choque MIL-S-901C (Navy) y MIL-STD-167-1 para las vibraciones de los equipos de a bordo
Parámetros técnicos:
| Tipos de drenaje |
Manual de trabajo |
|
Los elastómeros
|
FKM (FPM) o NBR
|
| Tamaño del puerto |
G1/4, G3/8 |
| Presión |
0.5 ¢ 10 bar |
| Serie |
B38P |
| Material del cuerpo |
Acero inoxidable 316 |
Aplicaciones:
-
Marítimo y en alta mar- Preparar el aire resistente a la corrosión para buques, plataformas marinas y entornos marinos
-
Producción de petróleo y gas¢ Filtración y reglamentación conforme a la NACE para aplicaciones de cabeza de pozo y petroquímica
-
Procesamiento químico suministro fiable de aire para la instrumentación y los controles neumáticos en entornos químicos corrosivos
-
Procesamiento de alimentos y bebidas- aire limpio y regulado para equipos de embalaje y procesamiento (con filtración adecuada)
-
Equipo de análisis médico¢ Regulación del aire de precisión para instrumentos analíticos y de diagnóstico
-
Control de fluidos de precisión Regulación de presión de alta precisión para sistemas neumáticos sensibles
-
Automatización industrial general Preparación de aire en entornos corrosivos donde no sean adecuadas las unidades estándar de latón o aluminio
Personalización:
Norgren ofrece servicios integrales de personalización de productos para el lubricante regulador de filtros neumáticos, número de modelo B74G-4GK-AP3-RMN.este producto está diseñado para satisfacer diversas necesidades industriales con alta calidad y fiabilidad.
Como parte de la serie B74G, el material de la carrocería está fabricado con aleación de aluminio duradero, lo que garantiza un rendimiento duradero.Los clientes pueden elegir entre los tamaños de puerto G1/2 y G3/4 para adaptarse a los diversos requisitos del sistemaLos elastómeros utilizados incluyen el caucho de cloropreno (CR) y el caucho de nitrilo (NBR), que proporcionan un sellador excelente y compatibilidad con diferentes medios.
Los tipos de drenaje son personalizables, con opciones de drenaje manual o automático para adaptarse a preferencias operativas específicas.entregado en cajas de cartón o según los requisitos del cliente para garantizar la seguridad y conveniencia del producto durante el envío.
Con una capacidad de suministro de 5000 piezas al mes, Norgren garantiza la entrega rápida dentro de 1-7 días hábiles después del pago.y Paypal para la conveniencia del clienteLa cantidad mínima de pedido es de 1 unidad, y el precio está abierto a negociación para adaptarse a diversas necesidades presupuestarias.
Este producto es ideal para aplicaciones que involucren sistemas de filtro de niebla de aceite FESTO y unidades de tratamiento de fuentes de aire FESTO, proporcionando una filtración confiable, regulación,y lubricación para mejorar la eficiencia y la longevidad del sistema neumático.
Apoyo y servicios:
Nuestras unidades de lubricadores reguladores de filtros neumáticos (FRL) están diseñadas para garantizar el rendimiento óptimo y la longevidad de sus sistemas neumáticos al proporcionar un flujo de aire limpio, regulado y lubricado.Para mantener la máxima eficiencia, el mantenimiento regular y la instalación adecuada son esenciales.
Para obtener soporte técnico, consulte el manual del producto para obtener instrucciones detalladas sobre la instalación, el funcionamiento y la solución de problemas.Asegurar que el FRL esté instalado en la orientación correcta y que todas las conexiones estén seguras para evitar fugas de aire.
El mantenimiento periódico debe incluir el drenaje del agua acumulada y los contaminantes del filtro, la comprobación y el ajuste de los ajustes de presión del regulador,y llenar el lubricante con el aceite neumático adecuado. Utilice sólo los lubricantes recomendados por el fabricante para evitar daños a los componentes internos.
Si experimenta problemas como presión irregular, fuga de aire o falla de la lubricación, inspeccione la unidad para detectar filtros obstruidos, sellos gastados o partes dañadas.Los componentes de repuesto deben ser piezas originales suministradas por el fabricante para mantener la integridad del producto.
Para obtener más ayuda, documentación técnica o solicitudes de servicio, consulte a su distribuidor o centro de servicio autorizado.Nuestro equipo de soporte está comprometido a proporcionar soluciones oportunas y efectivas para garantizar que sus sistemas neumáticos funcionen sin problemas y de manera confiable.
