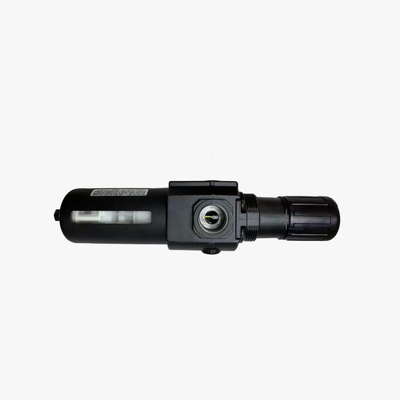

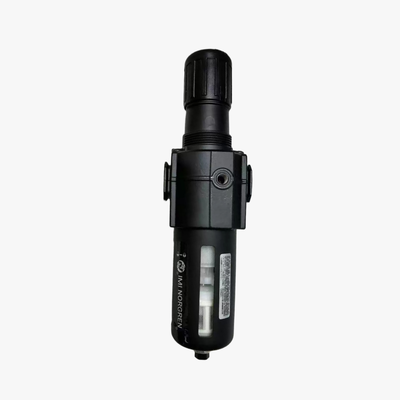

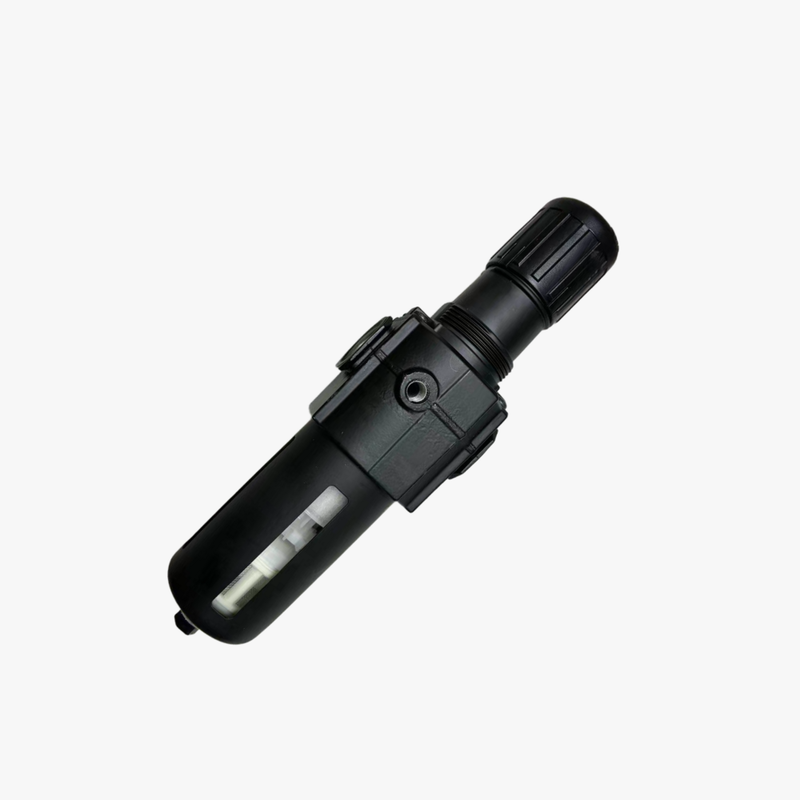

Descripción del producto:
La serie B74G de Norgren representa una gama de reguladores de filtro de alto rendimiento dentro del sistema modular de preparación de aire Excelon. Estas unidades están diseñadas para integrar tanto la filtración como la regulación de presión en una sola carcasa compacta. Esta combinación elimina eficazmente el agua y los contaminantes sólidos de las líneas de aire comprimido, al tiempo que garantiza un control preciso de la presión aguas abajo.
Gracias al innovador diseño del sistema Excelon, la serie B74G se puede instalar en línea o modularmente junto con otros componentes Excelon. El uso de conexiones Quickclamp facilita la expansión del sistema y simplifica los procedimientos de mantenimiento, lo que hace que estas unidades sean altamente adaptables a diversas configuraciones industriales.
La serie B74G se ofrece con tamaños de puerto G1/2 y G3/4, capaces de entregar caudales de hasta 100 dm³/s (212 SCFM). Su diseño de válvula equilibrada ayuda a mitigar el impacto de las fluctuaciones de la presión de entrada en la presión de salida, lo que resulta en un rendimiento de regulación constante y fiable. Los clientes pueden elegir entre elementos de filtro de polipropileno sinterizado de 5 µm o 40 µm, y seleccionar opciones de drenaje manual o automático, lo que proporciona flexibilidad adaptada a diversas necesidades de aplicación.
Las características adicionales incluyen un pomo de ajuste de bloqueo por pulsación equipado con una cubierta a prueba de manipulaciones, un depósito de bayoneta de liberación rápida que simplifica las tareas de mantenimiento y puertos de manómetro de flujo completo que permiten la monitorización de la presión sin causar restricciones al flujo de aire. Las unidades están construidas con depósitos transparentes de policarbonato duraderos protegidos por protectores metálicos, así como depósitos de aleación de aluminio adecuados para entornos exigentes. Las lentes indicadoras de nivel de líquido integradas ofrecen una fácil monitorización visual de los niveles de condensado.
Características:
Características integradas de filtro y regulador
La unidad integrada de filtro y regulador combina la filtración de partículas y la regulación de presión en un diseño único y compacto. Esta integración ayuda a ahorrar valioso espacio de instalación, lo que la hace ideal para entornos donde el espacio es limitado.
Diseñado como parte del sistema modular Excelon, este producto admite tanto la instalación en línea como la modular. Se puede conectar fácilmente con otros componentes de preparación de aire Excelon a través de conexiones Quickclamp, lo que mejora la flexibilidad y la facilidad de montaje.
Los usuarios pueden elegir entre dos grados de filtración: un elemento de filtro de polipropileno sinterizado de 5 µm o de 40 µm. Estas opciones proporcionan una eliminación eficaz de los contaminantes, garantizando un flujo de aire limpio y fiable para diversas aplicaciones.
Para la eliminación de condensado, la unidad ofrece configuraciones de drenaje manual y automático. Esta característica permite a los usuarios seleccionar la opción más conveniente y adecuada en función de sus necesidades operativas.
El ajuste de la presión se asegura con un pomo de ajuste de bloqueo por pulsación. Cuando se presiona, bloquea el ajuste de presión para evitar cambios no deseados. Además, hay disponible una cubierta a prueba de manipulaciones para mayor seguridad.
Con un diseño de alivio, el sistema permite que la presión aguas abajo se reduzca de forma segura cuando el sistema está muerto, mejorando la seguridad y el rendimiento operativo.
El diseño de válvula equilibrada minimiza el impacto de las variaciones de la presión de entrada en la presión de salida. Esto da como resultado una regulación de presión estable y constante durante la operación.

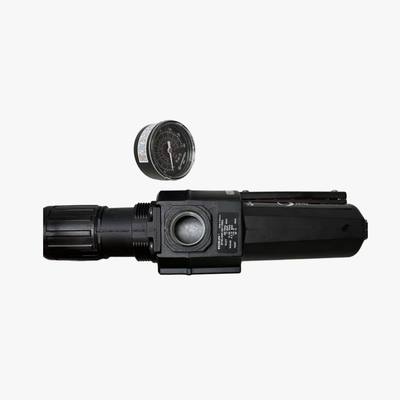

Equipado con puertos de manómetro ISO Rc de 1/8" de flujo completo, la presión se puede monitorizar con precisión sin causar ninguna restricción al flujo de aire, lo que garantiza un rendimiento óptimo del sistema.
El depósito de bayoneta de liberación rápida permite la extracción rápida y sin herramientas del depósito para el reemplazo del elemento y el mantenimiento rutinario, reduciendo el tiempo de inactividad y simplificando los procedimientos de servicio.
Esta combinación de filtro y regulador admite una alta capacidad de flujo de hasta 100 dm³/s (212 SCFM), lo que la hace adecuada para aplicaciones neumáticas exigentes que requieren un flujo de aire sustancial.
La presión de salida se puede ajustar dentro de un amplio rango de 0.3 a 10 bar, proporcionando versatilidad en diversos requisitos operativos.
La presión de entrada máxima alcanza hasta 17 bar para modelos equipados con depósitos metálicos, lo que garantiza un rendimiento fiable en condiciones de alta presión.
El depósito transparente de policarbonato, protegido por un robusto protector metálico, ofrece una visibilidad de 360° de los niveles de condensado, lo que es especialmente útil en entornos hostiles.
Alternativamente, la versión con depósito de aleación de aluminio proporciona una mayor durabilidad y cuenta con una lente indicadora de nivel de líquido prismática para una clara monitorización del condensado.
Ambas opciones de depósito funcionan eficientemente dentro de un rango de temperatura de -34°C a +80°C, lo que permite adaptarse a una amplia variedad de condiciones ambientales.
Parámetros técnicos:
| Material del cuerpo |
Aleación de aluminio |
| Tipos de drenaje |
Manual, Automático |
| Elastómeros |
Caucho de cloropreno (CR), Caucho de nitrilo (NBR) |
| Presión |
0.3–10 Bar |
| Serie |
B74G |
| Tamaños de puerto |
G1/2, G3/4 |
Aplicaciones:
Automatización industrial
Garantizar un suministro de aire limpio y regulado es esencial para el funcionamiento eficaz de actuadores neumáticos, válvulas y cilindros en sistemas de automatización industrial. El tratamiento adecuado del aire ayuda a mantener el rendimiento y prolongar la vida útil de estos componentes.
Maquinaria de embalaje
Los componentes neumáticos utilizados en equipos de embalaje y llenado requieren una protección fiable y un control preciso de la presión. Esto garantiza un funcionamiento fluido y minimiza el tiempo de inactividad debido a problemas de calidad del aire.
Manipulación de materiales
La preparación del aire juega un papel crucial en los sistemas de manipulación de materiales, incluidos los transportadores y las unidades de recogida y colocación. El aire limpio y bien regulado garantiza la precisión y la eficiencia en estos procesos de manipulación automatizada.
Distribución de aire comprimido
En el punto de uso, la filtración y la regulación de presión son necesarias para el correcto funcionamiento de herramientas y equipos neumáticos. Esto ayuda a mantener un rendimiento constante y reduce el desgaste.
Sistemas neumáticos generales
En las instalaciones de fabricación, la eliminación de contaminantes y el control cuidadoso de la presión son vitales para la fiabilidad general de los sistemas neumáticos. Esto apoya el funcionamiento fluido en diversos procesos de producción.
Maquinaria textil
La producción textil se basa en controles neumáticos que requieren una filtración y regulación de aire eficaces para mantener la calidad del producto y la longevidad del equipo.
Fabricación de automóviles
La preparación del aire es especialmente importante en entornos de fabricación de automóviles, como talleres de pintura, líneas de montaje y equipos de prueba, donde un rendimiento neumático constante contribuye a una producción de alta calidad.
Control de fluidos de precisión
Los instrumentos y equipos sensibles utilizados en el control de fluidos de precisión dependen de un aire limpio y regulado con precisión para garantizar un funcionamiento preciso y fiable.
Personalización:
Presentamos el regulador lubricador de filtro neumático Norgren, modelo B74G-4GK-AP3-RMN, una unidad de tratamiento de aire FESTO de alta calidad diseñada para un rendimiento óptimo en diversos sistemas neumáticos. Fabricado en CHINA, este reductor de presión está fabricado con una duradera aleación de aluminio, lo que garantiza una fiabilidad y eficiencia duraderas.
Certificada según las normas CE, la serie B74G ofrece tamaños de puerto G1/2 y G3/4, lo que permite diversos requisitos de instalación. La unidad presenta elastómeros fabricados con caucho de cloropreno (CR) y caucho de nitrilo (NBR), que proporcionan un excelente sellado y resistencia al desgaste. Operando dentro de un rango de presión de 0.3–10 Bar, este reductor de presión garantiza un control de presión preciso para sus aplicaciones.
Ofrecemos servicios flexibles de personalización de productos para satisfacer sus necesidades específicas, incluidas opciones de embalaje como cartón o según los requisitos del cliente. Con una cantidad mínima de pedido de solo 1 unidad y una capacidad de suministro de 5000 piezas por mes, garantizamos una entrega rápida en 1-7 días laborables después del pago. Los plazos de pago son convenientes e incluyen T/T, Western Union y Paypal.
Contáctenos para negociar precios y personalizar su regulador lubricador de filtro neumático para que se adapte perfectamente a sus demandas operativas.
Soporte y servicios:
Nuestras unidades de regulador lubricador de filtro neumático (FRL) están diseñadas para garantizar el rendimiento óptimo y la longevidad de sus sistemas neumáticos al proporcionar aire limpio, regulado y lubricado. Para soporte técnico, asegúrese de que su FRL esté instalado de acuerdo con las directrices del fabricante, incluida la orientación y conexión adecuadas al suministro de aire.
El mantenimiento regular es esencial para un funcionamiento fiable. Inspeccione el elemento filtrante periódicamente y reemplácelo si está obstruido o sucio. Drene la humedad acumulada del depósito del filtro regularmente para evitar que el agua entre en el sistema. Ajuste el regulador para mantener el nivel de presión deseado y compruebe el lubricador para asegurarse de que está lleno del aceite neumático adecuado y que suministra la cantidad correcta de lubricación.
En caso de problemas de rendimiento, verifique que la presión del suministro de aire esté dentro del rango especificado y que todas las conexiones estén seguras y sin fugas. Si la unidad FRL presenta ruidos inusuales, fluctuaciones de presión o restricciones en el flujo de aire, consulte la sección de solución de problemas del manual del producto para obtener orientación detallada.
Para cualquier consulta técnica o soporte avanzado, hay disponible documentación detallada del producto e información sobre piezas de repuesto para ayudar con sus necesidades de mantenimiento y reparación, garantizando que su sistema neumático funcione de manera eficiente y fiable.
