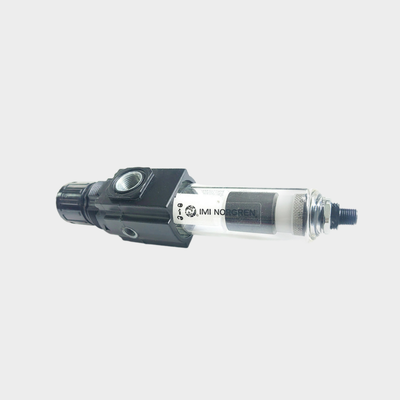

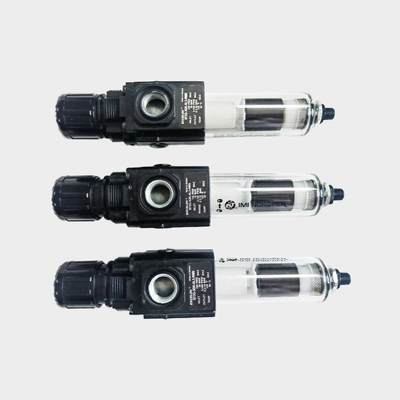

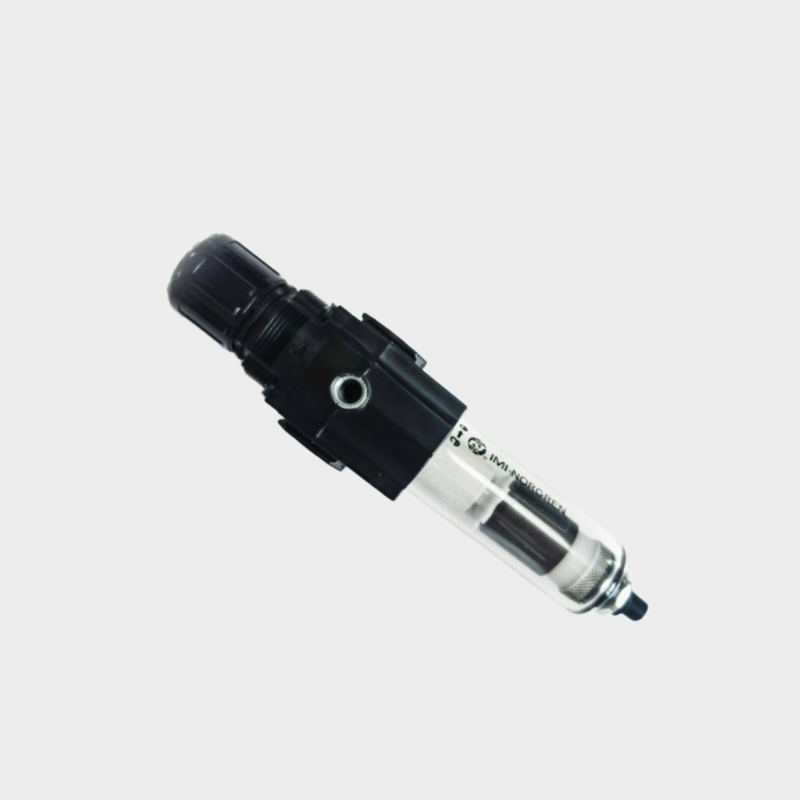

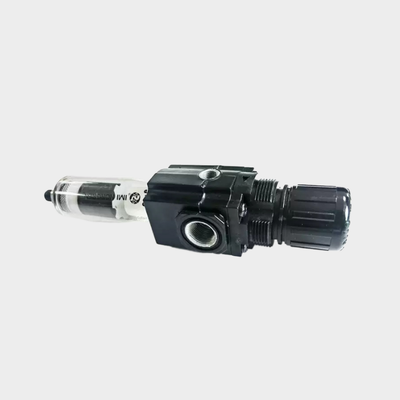

Descripción del producto:
La serie B72G y B73G de Norgren representa reguladores de filtro de alto rendimiento dentro del sistema modular de preparación de aire Excelon. Estas unidades integradas combinan a la perfección filtración y regulación de presión en una carcasa compacta. Eliminan eficazmente el agua y las partículas sólidas de las líneas de aire comprimido, al tiempo que garantizan un control preciso de la presión aguas abajo.
Diseñado pensando en la versatilidad, el sistema Excelon permite instalar estas unidades en línea o modularmente junto con otros productos Excelon. Utilizando conexiones Quickclamp, este diseño facilita la expansión y el mantenimiento sencillo del sistema de preparación de aire.
La serie B72G viene equipada con opciones de puerto G1/4 y G3/8, ofreciendo un caudal de 38 dm³/s (80 SCFM). Por otro lado, la serie B73G ofrece tamaños de puerto G1/4, G3/8 y G1/2 y admite un caudal mayor de 50 dm³/s (106 SCFM). Ambos modelos incorporan un diseño de válvula equilibrada para minimizar el impacto de las fluctuaciones de la presión de entrada en la presión de salida, garantizando una regulación constante.
Estos reguladores de filtro proporcionan flexibilidad a través de elementos de filtro de polipropileno sinterizado opcionales de 5 µm o 40 µm, junto con configuraciones de drenaje manual o automático. Dichas características los hacen adecuados para una amplia gama de aplicaciones industriales.
Los puntos de diseño adicionales incluyen un pomo de ajuste de bloqueo por presión cubierto por una tapa a prueba de manipulaciones, una cuba de bayoneta de liberación rápida para un mantenimiento sin complicaciones y puertos de manómetro de flujo completo que permiten la monitorización de la presión sin restringir el flujo de aire. Las cubas transparentes de policarbonato permiten una visibilidad de 360 grados de los niveles de condensado. Además, las opciones de cuerpos de zinc o aluminio mejoran la durabilidad, haciendo que estas unidades sean fiables en entornos exigentes.
Características:
Filtro y Regulador Integrados
Este dispositivo combina la filtración de partículas y la regulación de presión en una sola unidad compacta, lo que ayuda a ahorrar valioso espacio de instalación. Al integrar estas funciones, agiliza el proceso de preparación de aire.
Sistema Modular Excelon
El sistema admite tanto la instalación en línea como modular con otros productos de preparación de aire Excelon. Las conexiones Quickclamp permiten un montaje fácil y flexible, mejorando la versatilidad en diversas configuraciones.
Opciones de Filtración
Hay disponibles dos grados de filtración, con elementos de filtro de polipropileno sinterizado de 5 µm o 40 µm. Estas opciones proporcionan una eliminación eficaz de contaminantes para garantizar un suministro de aire limpio.
Mecanismos de Drenaje
Los usuarios pueden elegir entre configuraciones de drenaje manual y automático. La versión manual incluye un drenaje de 1/4 de vuelta, mientras que la opción automática ofrece eliminación de condensado sin manos.
Visibilidad y Monitorización
Las cubas transparentes de policarbonato proporcionan una visibilidad de 360 grados de los niveles de condensado, lo que facilita la monitorización del estado del sistema sin necesidad de desmontar componentes.
Características de Ajuste y Seguridad
El pomo de ajuste de bloqueo por presión evita cambios accidentales en los ajustes de presión, garantizando un funcionamiento constante. Además, hay disponible una cubierta a prueba de manipulaciones para mayor seguridad.
Gestión de Presión
El diseño de alivio permite la reducción de la presión aguas abajo cuando el sistema está cerrado. El diseño de válvula equilibrada minimiza el impacto de las variaciones de la presión de entrada en la presión de salida, lo que resulta en una regulación estable.
Funcionalidades Adicionales
Los puertos de manómetro de 1/8" de flujo completo permiten la monitorización de la presión sin restringir el flujo de aire. El mecanismo de cuba de bayoneta de liberación rápida facilita la extracción rápida para el reemplazo del elemento y el mantenimiento sin necesidad de herramientas.
Especificaciones de Rendimiento
El modelo B72G ofrece una alta capacidad de caudal de 38 dm³/s (80 SCFM), mientras que el modelo B73G proporciona 50 dm³/s (106 SCFM). La presión de salida se puede ajustar en un amplio rango de 0,3 a 10 bar. Las clasificaciones máximas de presión de entrada incluyen 10 bar para cubas transparentes y 17 bar para cubas metálicas.
Condiciones de Funcionamiento
El rango de temperatura de funcionamiento es de -34 °C a +50 °C con cubas de policarbonato, y de -20 °C a +65 °C cuando se utilizan cubas metálicas.
Parámetros Técnicos:
| Ajuste de Presión de Salida |
0.3–10 Bar |
| Material del Cuerpo |
Zinc / Aluminio, Aleación de Zinc |
| Tipos de Drenaje |
Manual, Automático, Semiautomático |
| Tamaños de Puerto |
G1/4, G3/8, G1/2 |
| Medio |
Aire Comprimido |
| Material del Elemento Filtrante |
Polipropileno Sinterizado |
Este Regulador Lubricador de Filtro Neumático combina la eficiencia de un filtro de niebla de aceite FESTO con la fiabilidad de un Reductor de Presión, asegurando un tratamiento de aire óptimo. El filtro de niebla de aceite FESTO filtra y lubrica eficazmente el aire comprimido, mejorando el rendimiento y la longevidad de los sistemas neumáticos.
Aplicaciones:
Automatización Industrial
El suministro de aire limpio y regulado es esencial para el funcionamiento eficiente de actuadores neumáticos, válvulas y cilindros en sistemas de automatización industrial. Esto ayuda a garantizar un control suave y preciso de los procesos automatizados.
Maquinaria de Embalaje
En equipos de embalaje y llenado, los componentes neumáticos requieren protección fiable y control de presión. La gestión adecuada del aire protege estos componentes y mantiene un rendimiento óptimo durante todo el proceso de embalaje.
Manipulación de Materiales
La preparación del aire juega un papel crucial en los sistemas de manipulación de materiales, incluidas las cintas transportadoras y las unidades de recogida y colocación. Garantizar un suministro de aire limpio y controlado permite que estos sistemas funcionen eficazmente y reduce el tiempo de inactividad del equipo.
Distribución de Aire Comprimido
En el punto de uso, la filtración y la regulación de presión del aire comprimido son vitales para el funcionamiento seguro y eficiente de herramientas y equipos. Esto evita la contaminación y mantiene una presión de aire constante durante el funcionamiento.
Sistemas Neumáticos Generales
En las instalaciones de fabricación, la eliminación de contaminantes y el control de presión adecuado son necesarios para los sistemas neumáticos generales. Estas medidas mejoran la fiabilidad del sistema y prolongan la vida útil de los componentes neumáticos.
Maquinaria Textil
La producción textil depende de una filtración y regulación de aire precisas para los controles neumáticos. Mantener un suministro de aire limpio y estable ayuda a lograr procesos de fabricación textil de alta calidad.
Fabricación de Automóviles
En la fabricación de automóviles, la preparación del aire es fundamental en aplicaciones como cabinas de pintura, líneas de montaje y equipos de prueba. La calidad y presión del aire adecuadas garantizan una producción eficiente y una calidad superior del producto.
