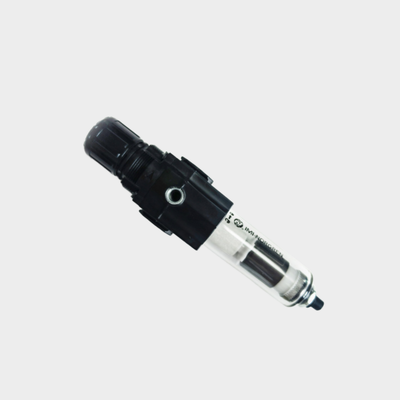

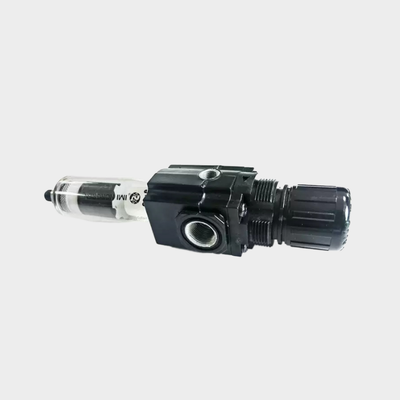

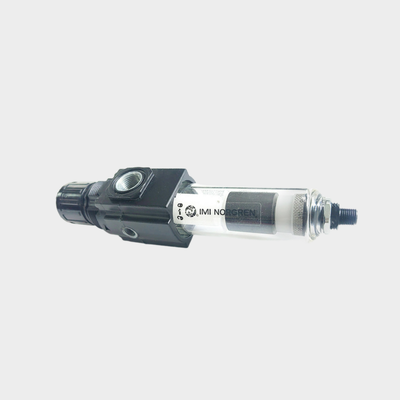

Descripción del producto:
Las series B72G y B73G de Norgren representan reguladores de filtro de alto rendimiento dentro del sistema modular de preparación de aire Excelon. Estos dispositivos integrados combinan las funcionalidades de filtración y regulación de presión en una sola unidad compacta. Eliminan eficazmente el agua y los contaminantes sólidos de las líneas de aire comprimido, al tiempo que garantizan un control preciso de la presión aguas abajo.
Diseñado pensando en la versatilidad, el sistema Excelon admite instalaciones tanto en línea como modulares. El uso de conexiones Quickclamp permite que estas unidades se conecten fácilmente con otros componentes Excelon, facilitando la expansión del sistema y simplificando los procedimientos de mantenimiento.
La serie B72G está equipada con opciones de puerto G1/4 y G3/8 y proporciona un caudal de 38 dm³/s (80 SCFM). En contraste, la serie B73G ofrece una selección más amplia de puertos, incluyendo G1/4, G3/8 y G1/2, junto con una mayor capacidad de caudal de 50 dm³/s (106 SCFM). Ambas series incorporan un diseño de válvula equilibrada que minimiza el impacto de las fluctuaciones de la presión de entrada en la presión de salida, ofreciendo así una regulación estable y fiable.
Estos reguladores de filtro están disponibles con elementos de filtro de polipropileno sinterizado con una clasificación de 5 µm o 40 µm y vienen con opciones de drenaje manual o automático. Esta gama de configuraciones garantiza la adaptabilidad para satisfacer diversas necesidades industriales.
Las características adicionales incluyen un pomo de ajuste de bloqueo por presión protegido por una cubierta a prueba de manipulaciones y un depósito de bayoneta de liberación rápida que simplifica las tareas de mantenimiento. Se integran puertos de manómetro de flujo completo para permitir la monitorización de la presión sin restringir el flujo de aire. Los depósitos transparentes de policarbonato proporcionan una visibilidad clara de 360° de los niveles de condensado, mientras que las robustas construcciones de cuerpo de zinc y aluminio garantizan la durabilidad incluso en entornos operativos exigentes.
Características:
Filtro y Regulador Integrados
Esta unidad compacta combina filtración de partículas y regulación de presión, ahorrando eficazmente valioso espacio de instalación.
Sistema Modular Excelon
El sistema admite instalaciones en línea y modulares junto con otros productos de preparación de aire Excelon, utilizando conexiones Quickclamp para facilitar la configuración.
Opciones de Filtración
Disponible con dos grados de filtración, la unidad puede equiparse con elementos de filtro de polipropileno sinterizado de 5 µm o 40 µm para eliminar eficazmente los contaminantes.
Configuraciones de Drenaje
Los usuarios pueden elegir entre un drenaje manual de 1/4 de vuelta o un drenaje automático, lo que proporciona flexibilidad según las preferencias de mantenimiento.
Depósitos Transparentes de Policarbonato
Los depósitos ofrecen visibilidad de 360 grados de los niveles de condensado, lo que permite una monitorización fácil y continua.
Características de Ajuste y Diseño
Un pomo de ajuste de bloqueo por presión evita cambios accidentales en la presión, y una cubierta opcional a prueba de manipulaciones mejora la seguridad. El diseño de alivio permite la reducción de la presión aguas abajo cuando el sistema está muerto, mientras que el diseño de válvula equilibrada minimiza el impacto de las variaciones de la presión de entrada para mantener una presión de salida estable.
Puertos de Manómetro y Mantenimiento
Los puertos de manómetro de flujo completo de 1/8 de pulgada permiten una monitorización precisa de la presión sin restringir el flujo de aire. El depósito de bayoneta de liberación rápida facilita la extracción rápida para el reemplazo del elemento y el mantenimiento, eliminando la necesidad de herramientas.
Especificaciones de Rendimiento
La unidad ofrece altas capacidades de caudal con el modelo B72G soportando 38 dm³/s (80 SCFM) y el B73G alcanzando 50 dm³/s (106 SCFM). Presenta un amplio rango de ajuste de presión de 0.3 a 10 bar de presión de salida y soporta presiones de entrada máximas de 10 bar para depósitos transparentes y 17 bar para depósitos metálicos.
Rango de Temperatura de Funcionamiento
La unidad funciona eficientemente dentro de un rango de temperatura de -34°C a +50°C cuando se utilizan depósitos de policarbonato y de -20°C a +65°C con depósitos metálicos.
Parámetros Técnicos:
| Ajuste de Presión de Salida |
0.3–10 Bar |
| Tamaños de Puerto |
G1/4, G3/8, G1/2 |
| Material del Elemento Filtrante |
Polipropileno Sinterizado |
| Material del Cuerpo |
Zinc / Aluminio, Aleación de Zinc |
| Medio |
Aire Comprimido |
| Tipos de Drenaje |
Manual, Automático, Semiautomático |
Este Regulador Lubricador de Filtro Neumático sirve como un procesador de fuente de aire reductor de presión fiable y reductor de presión, comúnmente utilizado en unidades de tratamiento de fuentes de aire FESTO para garantizar una calidad y control de presión de aire comprimido óptimos.
Aplicaciones:
Automatización Industrial
En el campo de la automatización industrial, un suministro de aire limpio y regulado es esencial para el funcionamiento óptimo de actuadores neumáticos, válvulas y cilindros. Asegurar que el aire esté libre de contaminantes ayuda a mantener la eficiencia del equipo y prolonga su vida útil.
Maquinaria de Embalaje
La maquinaria de embalaje depende de una protección precisa y un control de presión de los componentes neumáticos. Esto es particularmente importante en equipos de embalaje y llenado para garantizar un rendimiento constante y un funcionamiento fiable.
Manipulación de Materiales
La preparación del aire juega un papel crucial en los sistemas de manipulación de materiales, incluyendo transportadores y unidades de pick-and-place. Una filtración y regulación adecuadas garantizan el funcionamiento fluido de estos mecanismos de manipulación.
Distribución de Aire Comprimido
En varios puntos de uso, la filtración y regulación del aire comprimido son vitales para alimentar herramientas y equipos de manera efectiva. Este control localizado ayuda a mantener la calidad y la presión del aire en los requisitos precisos de diferentes aplicaciones.
Sistemas Neumáticos Generales
En las instalaciones de fabricación, los sistemas neumáticos generales se benefician de la eliminación de contaminantes del aire y de una regulación precisa de la presión. Esto conduce a una mayor fiabilidad y a una reducción del tiempo de inactividad de la maquinaria.
Maquinaria Textil
La producción textil utiliza controles neumáticos que exigen un suministro de aire limpio y regulado. Una filtración de aire y un control de presión adecuados permiten un funcionamiento eficiente de la maquinaria textil.
Fabricación de Automóviles
La preparación del aire es fundamental en los entornos de fabricación de automóviles, especialmente en talleres de pintura, líneas de montaje y equipos de prueba. Mantener una calidad y presión de aire adecuadas garantiza una producción de alta calidad y resultados consistentes.
Soporte y Servicios:
Nuestras unidades de Regulador Lubricador de Filtro Neumático están diseñadas para garantizar el rendimiento óptimo y la longevidad de sus sistemas neumáticos. Para soporte técnico, consulte el manual del producto para obtener guías de instalación, procedimientos de mantenimiento y consejos de solución de problemas.
El mantenimiento regular incluye la comprobación y el drenaje del depósito del filtro para eliminar la humedad y los contaminantes acumulados, el ajuste del regulador para mantener la presión deseada y asegurar que el lubricador esté correctamente lleno con el tipo de aceite recomendado. Evite el uso de lubricantes incompatibles para evitar daños en los componentes internos.
Si experimenta algún problema, como fluctuaciones de presión, fugas de aire o lubricación inadecuada, inspeccione la unidad en busca de obstrucciones, sellos desgastados o piezas dañadas. Hay componentes de repuesto disponibles para restaurar la funcionalidad completa.
Para una vida útil óptima, opere la unidad dentro de los rangos de presión y temperatura especificados, y asegúrese de que todas las conexiones estén seguras. Las unidades de tamaño adecuado deben seleccionarse en función de los requisitos de caudal de su sistema.
Nuestro equipo de soporte técnico está disponible para ayudarle con la selección del producto, consejos de instalación y solución de problemas para ayudarle a lograr un funcionamiento fiable y eficiente del sistema neumático.
