Descripción del producto:

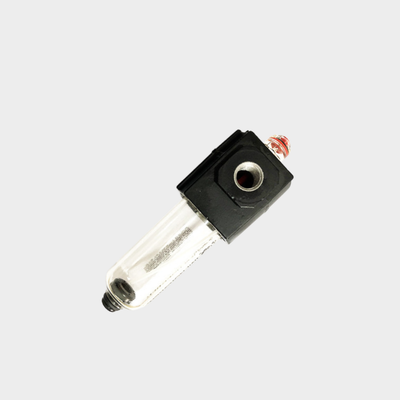

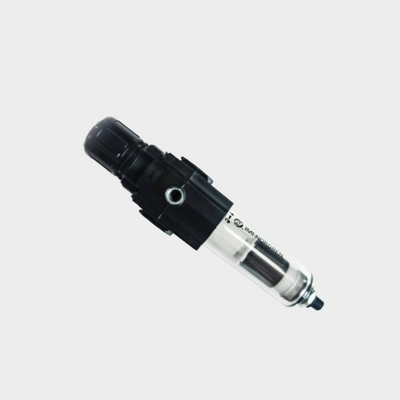

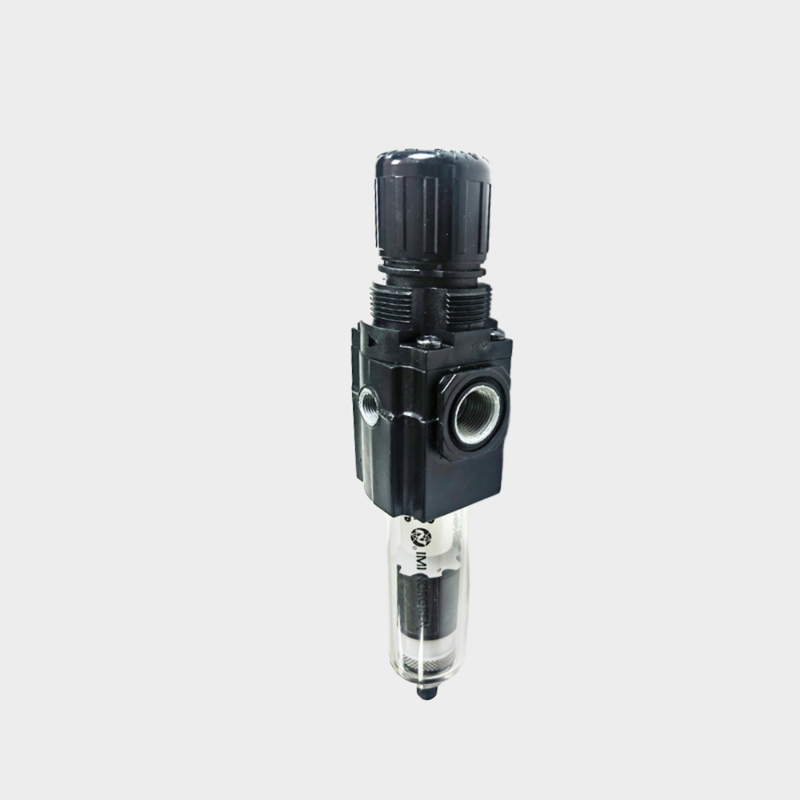

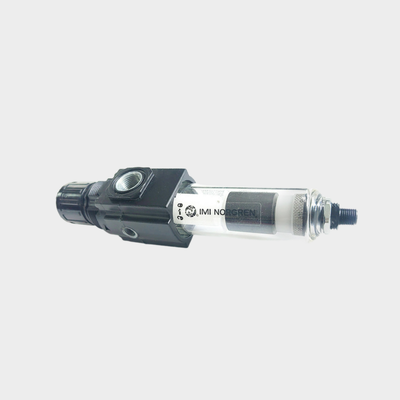

Las series B72G y B73G de Norgren representan reguladores de filtro de alto rendimiento dentro del sistema modular de preparación de aire Excelon. Estas unidades compactas e integradas combinan eficazmente la filtración y la regulación de presión en una carcasa cohesiva. Están diseñadas para eliminar agua y partículas sólidas de las líneas de aire comprimido, al tiempo que garantizan un mantenimiento preciso de la presión aguas abajo.
Con el innovador diseño Excelon, estas unidades se pueden instalar en línea o de forma modular junto con otros productos Excelon. El sistema de conexión Quickclamp simplifica la instalación, la expansión del sistema y el mantenimiento, lo que hace que estos reguladores de filtro sean altamente adaptables y fáciles de usar.
La serie B72G viene con opciones de puerto G1/4 y G3/8 y admite un caudal de 38 dm³/s (80 SCFM). Mientras tanto, la serie B73G ofrece una gama más amplia de tamaños de puerto, incluidos G1/4, G3/8 y G1/2, y ofrece un caudal mayor de 50 dm³/s (106 SCFM). Ambas series incorporan un diseño de válvula equilibrada que minimiza el impacto de las fluctuaciones de la presión de entrada en la presión de salida, proporcionando así una regulación estable y fiable.
Estas unidades están equipadas con elementos filtrantes fabricados en polipropileno sinterizado, disponibles en clasificaciones de 5 µm o 40 µm, y vienen con opciones de drenaje manual o automático. Esta flexibilidad las hace adecuadas para una amplia gama de aplicaciones industriales.
Las características adicionales incluyen un pomo de ajuste de empujar para bloquear protegido por una cubierta a prueba de manipulaciones, un depósito de bayoneta de liberación rápida que facilita un mantenimiento sencillo y puertos de manómetro de flujo completo que permiten la monitorización de la presión sin limitar el flujo de aire. Los depósitos transparentes de policarbonato ofrecen una visibilidad de 360° de los niveles de condensado, mientras que las duraderas opciones de cuerpo de zinc y aluminio garantizan la longevidad en entornos operativos exigentes.
Características:
Filtro y Regulador Integrados
Esta unidad combina la filtración de partículas y la regulación de presión en un dispositivo compacto, ahorrando eficazmente valioso espacio de instalación.
Sistema Modular Excelon
Diseñado para una instalación flexible, el sistema Excelon admite configuraciones en línea y modulares. Se conecta fácilmente con otros productos de preparación de aire Excelon a través de conexiones Quickclamp.
Opciones de Filtración
El filtro está disponible con dos grados de filtración, con elementos de polipropileno sinterizado de 5 µm o 40 µm para eliminar eficazmente los contaminantes del flujo de aire.
Configuraciones de Drenaje
Los usuarios pueden optar por un drenaje manual de 1/4 de vuelta o una configuración de drenaje automático, ofreciendo comodidad y adaptabilidad según las necesidades de la aplicación.
Depósitos Transparentes de Policarbonato
La construcción transparente de policarbonato proporciona una vista completa de 360° de los niveles de condensado, lo que facilita un control fácil y rápido.
Características de Ajuste y Seguridad
El pomo de ajuste de empujar para bloquear evita cambios accidentales en los ajustes de presión, y una cubierta opcional a prueba de manipulaciones mejora la seguridad.
Diseño de Válvula de Alivio y Equilibrada
El diseño de alivio permite la reducción de la presión aguas abajo cuando el sistema está cerrado, mientras que el diseño de válvula equilibrada minimiza el impacto de las fluctuaciones de la presión de entrada, asegurando una regulación estable.
Puertos de Manómetro y Mantenimiento
Equipada con puertos de manómetro de 1/8" de flujo completo, la unidad permite la monitorización de la presión sin restringir el flujo de aire. Además, su depósito de bayoneta de liberación rápida facilita una rápida extracción para el reemplazo del elemento y el mantenimiento sin necesidad de herramientas.
Especificaciones de Rendimiento
El modelo B72G ofrece una alta capacidad de flujo de 38 dm³/s (80 SCFM), mientras que el B73G proporciona 50 dm³/s (106 SCFM). La presión de salida se puede ajustar dentro de un amplio rango de 0,3 a 10 bar.
Presión y Temperatura Nominal
La presión de entrada máxima nominal es de 10 bar para depósitos transparentes y 17 bar para depósitos metálicos. Los rangos de temperatura de funcionamiento son de -34 °C a +50 °C para depósitos de policarbonato y de -20 °C a +65 °C para depósitos metálicos.
Parámetros Técnicos:
| Medio |
Aire Comprimido |
| Tipos de Drenaje |
Manual, Automático, Semiautomático |
| Material del Elemento Filtrante |
Polipropileno Sinterizado |
| Ajuste de Presión de Salida |
0.3–10 Bar |
| Material del Cuerpo |
Zinc / Aluminio, Aleación de Zinc |
| Tamaños de Puerto |
G1/4, G3/8, G1/2 |
Aplicaciones:
Automatización Industrial
Proporcionar un suministro de aire limpio y bien regulado es esencial para el funcionamiento fluido de actuadores neumáticos, válvulas y cilindros utilizados en sistemas de automatización industrial.
Maquinaria de Embalaje
Garantizar la protección y mantener un control de presión preciso es crucial para los componentes neumáticos desplegados en equipos de embalaje y llenado.
Manipulación de Materiales
Se requiere una preparación de aire adecuada para diversas aplicaciones de manipulación de materiales, incluidos transportadores, unidades de recogida y colocación y sistemas de manipulación, para garantizar un rendimiento eficiente.
Distribución de Aire Comprimido
La filtración y regulación en el punto de uso son vitales para suministrar aire limpio y controlado a herramientas y equipos neumáticos, mejorando la fiabilidad y la longevidad.
Sistemas Neumáticos Generales
La eliminación de contaminantes y el control de la presión dentro de las instalaciones de fabricación ayudan a mantener un funcionamiento óptimo y a reducir el tiempo de inactividad en los sistemas neumáticos generales.
Maquinaria Textil
La filtración y regulación de aire efectivas juegan un papel clave en los controles neumáticos que soportan los procesos de producción textil.
Fabricación de Automóviles
La preparación de aire es fundamental en los entornos de fabricación de automóviles, incluidos talleres de pintura, líneas de montaje y equipos de prueba, para garantizar operaciones de alta calidad.
Soporte y Servicios:
Nuestras unidades de Lubricador Regulador de Filtro Neumático (FRL) están diseñadas para garantizar el rendimiento óptimo y la longevidad de sus sistemas neumáticos al proporcionar un suministro de aire limpio, regulado y lubricado. Para soporte técnico, consulte el manual detallado del producto incluido con su unidad FRL, que cubre las guías de instalación, los procedimientos de mantenimiento y los consejos de solución de problemas.
El mantenimiento regular es esencial para mantener su FRL funcionando de manera eficiente. Esto incluye la limpieza periódica del elemento filtrante, la comprobación y el ajuste de la configuración de presión del regulador y el rellenado del lubricador con el aceite neumático recomendado. Utilice siempre piezas de repuesto originales para mantener la integridad del producto y la cobertura de la garantía.
Si encuentra algún problema con su unidad FRL, verifique que el suministro de aire cumpla con los requisitos especificados y que todas las conexiones estén seguras. Los problemas comunes como caídas de presión, fugas de aire o lubricación insuficiente a menudo se pueden resolver siguiendo la sección de solución de problemas del manual.
Para soporte técnico avanzado y consultas de servicio, nuestro equipo de expertos está disponible para ayudar con la selección de productos, la integración de sistemas y soluciones personalizadas adaptadas a sus necesidades específicas de aplicación. También ofrecemos sesiones de capacitación e inspecciones in situ para garantizar que sus sistemas neumáticos funcionen a máxima eficiencia.
Garantice la seguridad despresurizando siempre el sistema antes de realizar cualquier mantenimiento o servicio en la unidad FRL. Cumplir con las prácticas de seguridad recomendadas protege tanto al personal como al equipo.
Embalaje y Envío:
Embalaje del Producto:
El Lubricador Regulador de Filtro Neumático se empaqueta de forma segura en una caja de cartón resistente para garantizar la protección durante el transporte. Cada unidad se envuelve en espuma antiestática y se sella en una bolsa de plástico para evitar la exposición al polvo y la humedad. El embalaje incluye un etiquetado claro con los detalles del producto, las especificaciones y las instrucciones de manipulación. Además, se incluye un manual de instrucciones y una tarjeta de garantía dentro de la caja.
Envío:
Ofrecemos opciones de envío fiables para entregar el Lubricador Regulador de Filtro Neumático de forma segura a su ubicación. Los productos se envían a través de transportistas de confianza con información de seguimiento proporcionada al momento del envío. El envío estándar garantiza la entrega en un plazo de 5 a 7 días hábiles, mientras que las opciones de envío exprés están disponibles para una entrega más rápida. Todos los envíos se manipulan cuidadosamente para evitar daños, y el seguro de cobertura está disponible bajo petición.
