Descripción del producto:

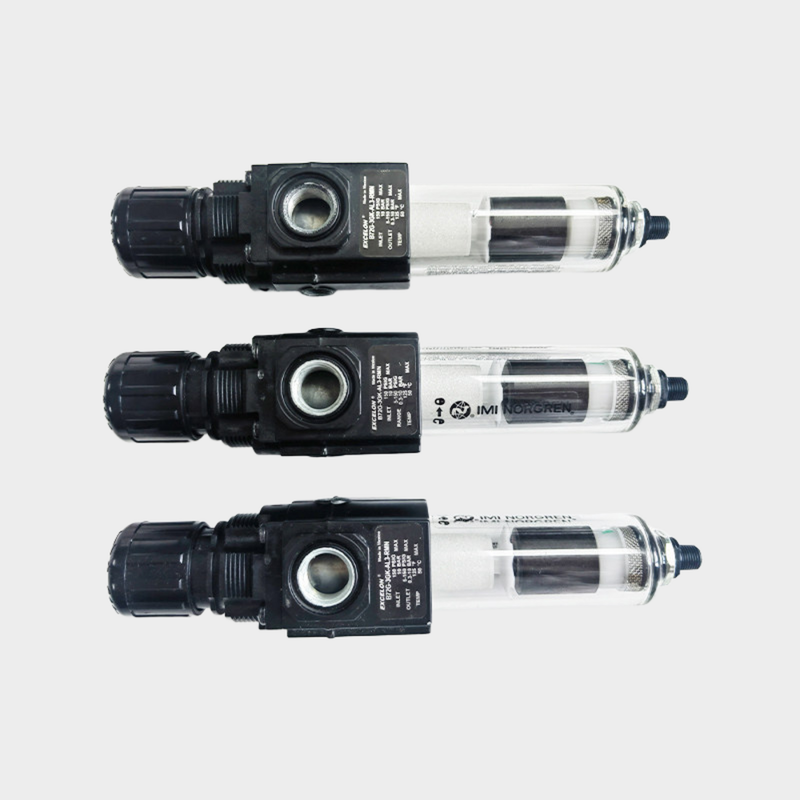

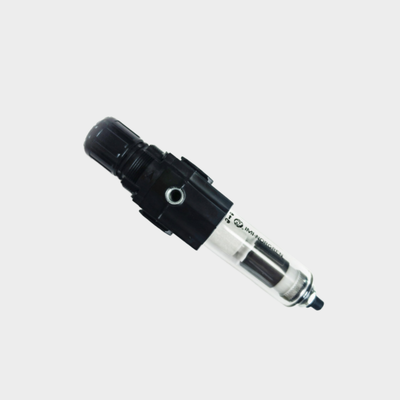

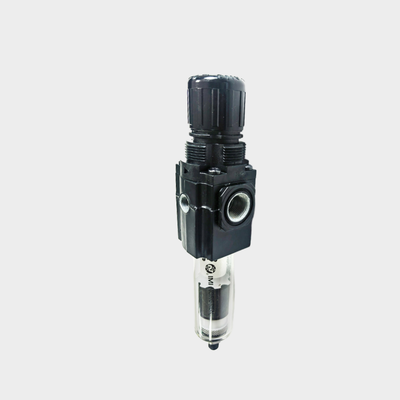

Las series Norgren B72G y B73G representan una línea de reguladores de filtros de alto rendimiento dentro del sistema modular de preparación de aire Excelon.Estas unidades integradas combinan tanto la filtración como la regulación de la presión en una sola unidad.Las líneas de aire comprimido se encuentran cubiertas con una carcasa compacta que elimina de manera eficiente el agua y los contaminantes sólidos, manteniendo un control preciso de la presión aguas abajo.
Diseñadas teniendo en cuenta el sistema modular Excelon, estas unidades pueden instalarse en línea o modularmente junto con otros componentes Excelon.Sus conexiones Quickclamp permiten la expansión del sistema sin esfuerzo y el mantenimiento sencillo, por lo que son adecuados para diversas instalaciones industriales.
La serie B72G está disponible con los tamaños de puerto G1/4 y G3/8, ofreciendo una velocidad de flujo de 38 dm3/s (80 SCFM).con una velocidad de flujo superior a 50 dm3/s (106 SCFM)Ambas series incorporan un diseño de válvula equilibrado que reduce la influencia de las fluctuaciones de la presión de entrada en la presión de salida, asegurando una regulación constante y estable.
Para satisfacer los diversos requisitos industriales, estas unidades están equipadas con elementos de filtro de polipropileno sinterizado disponibles en calibraciones de 5 μm o 40 μm.También ofrecen opciones para configuraciones de drenaje manual o automática, proporcionando a los usuarios una flexibilidad basada en sus necesidades específicas de aplicación.
Las características adicionales incluyen una perilla de ajuste de empuje a bloqueo protegida por una cubierta resistente a la manipulación, un cuenco de bayoneta de liberación rápida que simplifica las tareas de mantenimiento,y puertos de medidor de flujo completo que permiten el monitoreo de la presión sin obstaculizar el flujo de aireLos recipientes de policarbonato transparentes permiten una visibilidad de 360° de los niveles de condensado, mientras que las opciones de carrocería de zinc y aluminio duraderos garantizan un rendimiento fiable en entornos exigentes.
Características:
Filtro y regulador integrados
El dispositivo combina la filtración de partículas y la regulación de la presión en una sola unidad compacta.lo que lo convierte en una solución eficiente para las necesidades de preparación del aire.
Sistema modular de Excelon
Con el sistema modular Excelon, esta unidad permite una instalación flexible en línea o modular con otros productos de preparación de aire Excelon.Las conexiones de pinzas rápidas mejoran la facilidad de montaje y mantenimiento.
Opciones de filtro
Los clientes pueden elegir entre dos grados de filtración, utilizando elementos de filtro de polipropileno sinterizado de 5 μm o 40 μm. Ambas opciones proporcionan una eliminación efectiva de contaminantes del suministro de aire.
Configuración del drenaje
El producto ofrece opciones de drenaje manual y automático. Los usuarios pueden optar por un drenaje manual de 1/4 vuelta o elegir una configuración de drenaje automático, lo que garantiza flexibilidad según los requisitos de la aplicación.
Características del diseño
Los recipientes de policarbonato transparentes proporcionan una visibilidad de 360°, lo que permite un fácil control de los niveles de condensado.con una cubierta resistente a la manipulación disponible para mayor seguridad.
El diseño de alivio permite una reducción de la presión aguas abajo cuando el sistema está sin salida.el diseño de la válvula equilibrada reduce el impacto de las fluctuaciones de la presión de entrada en la presión de salida, garantizando una regulación estable y fiable.
Control y mantenimiento
Los puertos de calibre de 1/8" de flujo completo permiten el monitoreo de la presión sin restringir el flujo de aire.El mantenimiento se simplifica con un cuenco de bayoneta de liberación rápida que facilita la eliminación rápida del cuenco y el reemplazo del elemento sin la necesidad de herramientas.
Especificaciones de rendimiento
El sistema ofrece una alta capacidad de flujo, con el modelo B72G soportando 38 dm3/s (80 SCFM) y el modelo B73G manejando 50 dm3/s (106 SCFM).De 3 a 10 bar.
Las capacidades máximas de presión de entrada son de 10 bar para las unidades con un recipiente transparente y de 17 bar para las equipadas con un recipiente metálico.La temperatura de funcionamiento oscila entre -34°C y +50°C para los cuencos de policarbonato y entre -20°C y +65°C para los cuencos de metal..
Parámetros técnicos:
| Tamaño del puerto |
G1/4, G3/8 y G1/2 |
| Material del elemento filtro |
Polipropileno sinterizado |
| Ajuste de la presión de salida |
0.3 ¢ 10 bar |
| Material del cuerpo |
Zinc / Aluminio, aleación de zinc |
| Medios de comunicación |
Aire comprimido |
| Tipos de drenaje |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Aplicaciones:
Automatización industrial
Asegurar un suministro de aire limpio y regulado con precisión es esencial para el correcto funcionamiento de los actuadores neumáticos, válvulas y cilindros en los sistemas de automatización industrial.Esto ayuda a mantener la eficiencia y fiabilidad en varios procesos automatizados.
Máquinas y aparatos para el embalaje
Los componentes neumáticos utilizados en los equipos de embalaje y llenado requieren una protección eficaz y un control preciso de la presión, lo que garantiza un funcionamiento sin problemas y un rendimiento óptimo de las máquinas de embalaje..
Manejo del material
La preparación adecuada del aire es crucial para equipos como transportadores, unidades de recogida y colocación y otros sistemas de manipulación.Asegura un rendimiento constante y prolonga la vida útil de los dispositivos neumáticos en aplicaciones de manipulación de materiales.
Distribución del aire comprimido
En el punto de uso, la filtración y la regulación de la presión son necesarias para proporcionar aire limpio y controlado para varias herramientas y equipos.Esto ayuda a prevenir la contaminación y mantiene la eficiencia operativa.
Sistemas neumáticos generales
En las instalaciones de fabricación, los sistemas neumáticos se benefician de la eliminación de contaminantes y un control cuidadoso de la presión.apoyar los procesos de producción sin problemas.
Máquinas y aparatos para la fabricación de textiles
La filtración y regulación del aire desempeñan un papel vital en los controles neumáticos integrados en las máquinas de producción textil.El mantenimiento de la calidad del aire garantiza que la maquinaria funcione eficazmente y produzca productos textiles de alta calidad.
Fabricación de automóviles
La preparación del aire es indispensable en los entornos de fabricación de automóviles, incluidos talleres de pintura, líneas de ensamblaje y equipos de prueba.El aire debidamente tratado permite operaciones precisas y altos estándares de calidad del producto.
Apoyo y servicios:
Nuestras unidades de lubricadores reguladores de filtros neumáticos (FRL) están diseñadas para garantizar el rendimiento óptimo y la longevidad de sus sistemas neumáticos al proporcionar aire limpio, regulado y lubricado.Para el apoyo técnico, consulte el manual de usuario incluido con el producto, que contiene instrucciones detalladas de instalación, guías de mantenimiento y consejos de solución de problemas.
El mantenimiento regular es esencial para el funcionamiento fiable del LCR, lo que incluye el drenaje periódico del filtro para eliminar los contaminantes acumulados.control y ajuste de la presión del regulador para que coincida con los requisitos del sistema, y reponer el depósito del lubricante con el lubricante recomendado para garantizar una lubricación adecuada de la herramienta de aire.
Si experimenta algún problema como fluctuaciones de presión, fugas de aire o fallas de lubricación,verificar que todas las conexiones están seguras y que la unidad está instalada correctamente de acuerdo con la dirección de flujo indicada en la carcasa. Limpiar o sustituir los elementos del filtro según sea necesario para mantener un rendimiento óptimo de la filtración.
Para el mantenimiento y la reparación, solo utilice piezas de repuesto originales para mantener la integridad y seguridad del producto.Nuestro equipo de soporte técnico está disponible para ayudar con la solución de problemas y para proporcionar orientación sobre la selección de productos para satisfacer sus necesidades específicas de aplicación.
Asegurar que todas las actividades de mantenimiento y servicio cumplan con las normas de seguridad pertinentes y las normas locales.Para reducir al mínimo el impacto medioambiental, es importante manejar y eliminar adecuadamente los lubricantes y los elementos de filtro usados.
Embalaje y envío:
Embalaje del producto:
El lubricante regulador de filtros neumáticos está cuidadosamente empaquetado para garantizar una entrega segura y una protección óptima durante el transporte.caja de cartón ondulado para evitar el movimiento y el dañoCada unidad está envuelta individualmente en material antistatico para proteger los componentes sensibles.
Envío:
Ofrecemos opciones de envío confiables para entregar el lubricante regulador de filtros neumáticos de forma rápida y segura.Los productos se envían a través de transportistas de confianza con información de seguimiento proporcionada a los clientesLos métodos de envío incluyen servicios terrestres estándar, expedidos y expresos, dependiendo de los requisitos del cliente.Para pedidos internacionales, la documentación aduanera adecuada está preparada para garantizar el despacho sin problemas.
