Descripción del producto:

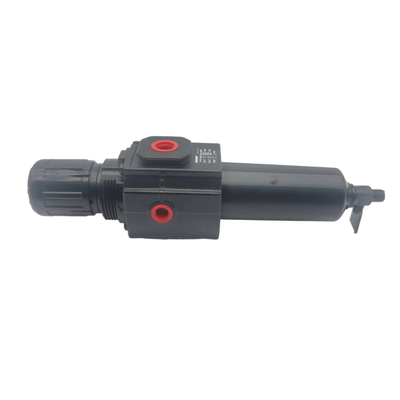

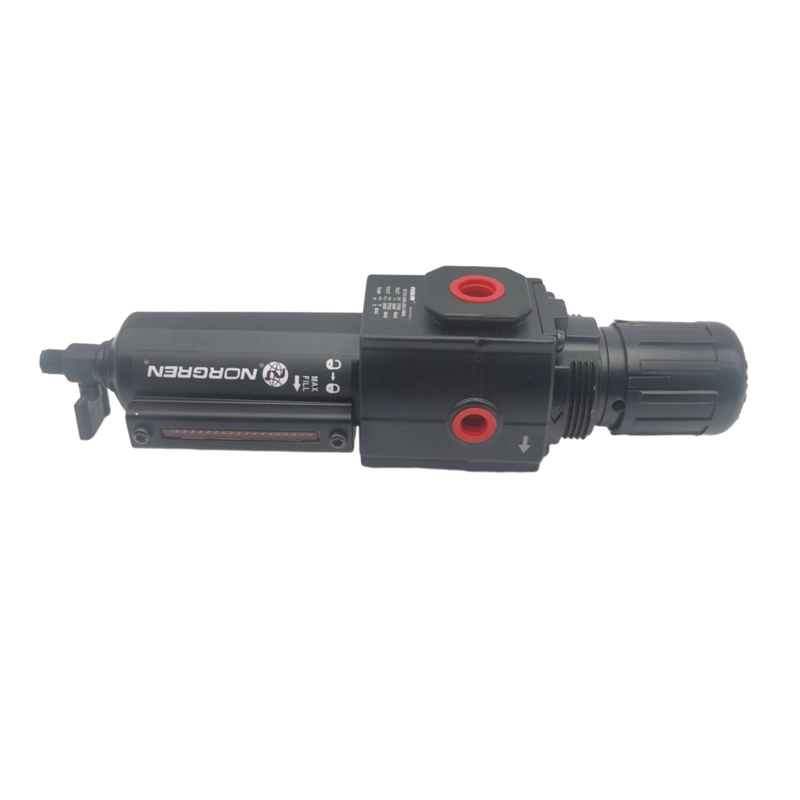

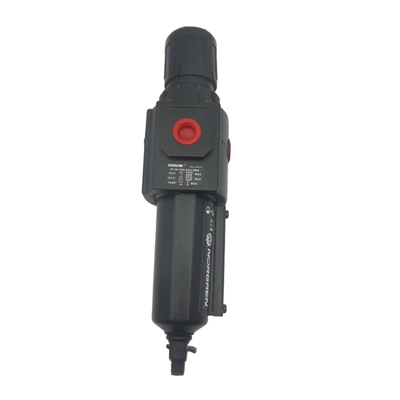

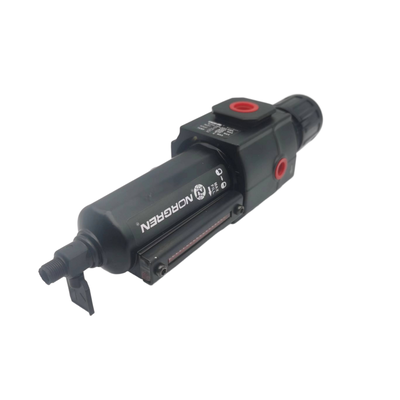

Las series B72G y B73G de Norgren representan reguladores de filtro de alto rendimiento dentro del sistema modular de preparación de aire Excelon. Estas unidades integradas combinan funciones de filtración y regulación de presión en una sola carcasa compacta. Eliminan eficazmente el agua y las partículas sólidas de las líneas de aire comprimido, al tiempo que mantienen un control preciso de la presión aguas abajo.
Diseñado pensando en la versatilidad, el sistema Excelon admite instalación en línea o modular junto con otros componentes Excelon. Las conexiones Quickclamp simplifican la expansión y el mantenimiento del sistema, ofreciendo un proceso de integración eficiente y fácil de usar.
La serie B72G se ofrece con tamaños de puerto G1/4 y G3/8, proporcionando un caudal de 38 dm³/s (80 SCFM). Mientras tanto, la serie B73G admite opciones de puerto G1/4, G3/8 y G1/2, entregando un caudal aumentado de 50 dm³/s (106 SCFM). Ambas líneas de productos incorporan un diseño de válvula equilibrada que reduce el impacto de las fluctuaciones de la presión de entrada en la presión de salida, asegurando una regulación estable y confiable.
Estas unidades están disponibles con elementos filtrantes de polipropileno sinterizado de 5 µm o 40 µm y ofrecen configuraciones con drenajes manuales o automáticos. Esta flexibilidad las hace muy adecuadas para una amplia gama de aplicaciones industriales.
Las características clave incluyen un pomo de ajuste de empujar para bloquear protegido por una cubierta a prueba de manipulaciones, un depósito de bayoneta de liberación rápida para un mantenimiento simplificado y puertos de manómetro de flujo completo que permiten la monitorización de la presión sin impedir el flujo de aire. Los depósitos transparentes de policarbonato proporcionan visibilidad de 360 grados de los niveles de condensado, mientras que las opciones de cuerpos de zinc y aluminio garantizan durabilidad en entornos industriales exigentes.
Características:
Filtro y Regulador Integrados
Este dispositivo combina la filtración de partículas y la regulación de presión dentro de una unidad única y compacta. Al integrar estas funciones, ayuda a ahorrar valioso espacio de instalación sin comprometer el rendimiento.
Compatibilidad con el Sistema Modular Excelon
El sistema está diseñado para una instalación flexible, permitiendo configuraciones en línea o modulares. Se conecta fácilmente con otros productos de preparación de aire Excelon a través de convenientes conexiones Quickclamp, mejorando la versatilidad del sistema y la facilidad de mantenimiento.
Opciones de Filtración
Se ofrecen dos grados de filtración para satisfacer diferentes necesidades de eliminación de contaminantes. Los clientes pueden elegir entre elementos filtrantes de polipropileno sinterizado de 5 µm o 40 µm, proporcionando una filtración eficaz para diversas aplicaciones.
Configuraciones de Drenaje
El producto ofrece opciones de drenaje manual y automático. Los usuarios pueden seleccionar un drenaje manual de 1/4 de vuelta u optar por una configuración de drenaje automático según sus preferencias operativas.
Depósitos Transparentes para un Fácil Monitoreo
Equipados con depósitos de policarbonato que ofrecen visibilidad de 360°, los usuarios pueden monitorear fácilmente los niveles de condensado de un vistazo. Este diseño transparente simplifica el mantenimiento y garantiza operaciones de drenaje oportunas.
Características de Ajuste Seguro
El pomo de ajuste de empujar para bloquear evita cambios accidentales de presión durante la operación. Además, hay disponible una cubierta a prueba de manipulaciones para proteger aún más los ajustes de presión.
Diseño de Regulación de Presión
Un diseño de alivio permite la reducción de la presión aguas abajo cuando el sistema está cerrado. Mientras tanto, el diseño de válvula equilibrada minimiza el impacto de las variaciones de la presión de entrada, asegurando una presión de salida constante para una regulación estable.
Características de Flujo e Instalación
Los puertos de manómetro de flujo completo, de tamaño 1/8", permiten la monitorización de la presión sin restringir el flujo de aire. El mecanismo de depósito de bayoneta de liberación rápida permite la extracción rápida y sin herramientas del depósito para el reemplazo del elemento y el mantenimiento.
Especificaciones de Rendimiento
La unidad ofrece alta capacidad de flujo con dos modelos: el B72G entrega 38 dm³/s (80 SCFM), mientras que el B73G proporciona 50 dm³/s (106 SCFM). Admite un amplio rango de presión con una presión de salida ajustable de 0.3 a 10 bar.
Condiciones de Operación
La presión máxima de entrada es de 10 bar para depósitos transparentes y 17 bar para depósitos metálicos. Los rangos de temperatura de operación varían según el material del depósito, desde -34°C hasta +50°C para depósitos de policarbonato, y desde -20°C hasta +65°C para depósitos metálicos, acomodando diversas condiciones ambientales.
Parámetros Técnicos:
| Tipos de Drenaje |
Manual, Automático, Semiautomático |
| Ajuste de Presión de Salida |
0.3–10 Bar |
| Material del Cuerpo |
Zinc / Aluminio, Aleación de Zinc |
| Medio |
Aire Comprimido |
| Material del Elemento Filtrante |
Polipropileno Sinterizado |
| Tamaños de Puerto |
G1/4, G3/8, G1/2 |
Aplicaciones:
Automatización Industrial
En el campo de la automatización industrial, es crucial proporcionar un suministro de aire limpio y bien regulado a actuadores neumáticos, válvulas y cilindros. Esto garantiza el rendimiento óptimo y la longevidad del equipo.
Maquinaria de Embalaje
La maquinaria de embalaje depende de una protección eficaz y un control preciso de la presión para los componentes neumáticos utilizados en los procesos de embalaje y llenado. Una preparación de aire confiable mejora la eficiencia operativa y la calidad del producto.
Manipulación de Materiales
La preparación de aire juega un papel vital en los sistemas de manipulación de materiales, incluidos transportadores y unidades de recogida y colocación. La filtración y regulación adecuadas del aire comprimido ayudan a mantener un funcionamiento suave y preciso de estos dispositivos de manipulación.
Distribución de Aire Comprimido
En el punto de uso, la filtración y la regulación de presión del aire comprimido son esenciales para garantizar el rendimiento y la longevidad de diversas herramientas y equipos. Esto previene la contaminación y mantiene niveles de presión constantes.
Sistemas Neumáticos Generales
En las instalaciones de fabricación, los sistemas neumáticos requieren la eliminación de contaminantes y un control de la presión del aire para funcionar de manera confiable. Una preparación de aire adecuada protege el equipo y apoya los procesos de producción ininterrumpidos.
Maquinaria Textil
Dentro de la producción textil, la filtración y regulación de aire son indispensables para el funcionamiento eficaz de los controles neumáticos. El aire limpio y controlado contribuye a la calidad del producto y a la durabilidad de la máquina.
Fabricación de Automóviles
Las instalaciones de fabricación de automóviles utilizan la preparación de aire para diversos procesos, incluidos talleres de pintura, líneas de montaje y equipos de prueba. Garantizar un suministro de aire limpio y regulado es clave para mantener altos estándares y operaciones eficientes.
Soporte y Servicios:
Nuestras unidades de Reguladores de Filtro Lubricador Neumático (FRL) están diseñadas para garantizar el rendimiento óptimo y la longevidad de sus sistemas neumáticos al proporcionar un suministro de aire limpio, regulado y lubricado. Para soporte técnico, consulte el manual del producto para obtener guías de instalación, programas de mantenimiento y consejos de solución de problemas.
El mantenimiento regular del elemento filtrante es crucial para prevenir la contaminación y mantener la eficiencia del flujo de aire. Se recomienda revisar y reemplazar el elemento filtrante periódicamente según las condiciones de operación.
El regulador debe ajustarse a la presión deseada de acuerdo con las especificaciones de su equipo neumático. Evite exceder la clasificación de presión máxima para prevenir daños y garantizar la seguridad.
El lubricador debe llenarse con el aceite neumático apropiado y monitorearse para mantener niveles de lubricación adecuados, lo que ayuda a reducir el desgaste y extender la vida útil de los componentes neumáticos.
Si encuentra algún problema con la unidad FRL, como fluctuaciones de presión, fugas de aire o problemas de lubricación, consulte la sección de solución de problemas del manual del usuario. Las soluciones comunes incluyen verificar filtros obstruidos, verificar la configuración del regulador y asegurarse de que el lubricador esté correctamente lleno y funcionando.
Para obtener soporte integral, incluidas piezas de repuesto y opciones de servicio, consulte la documentación oficial del producto o póngase en contacto con los centros de servicio autorizados.
