Descripción del producto:

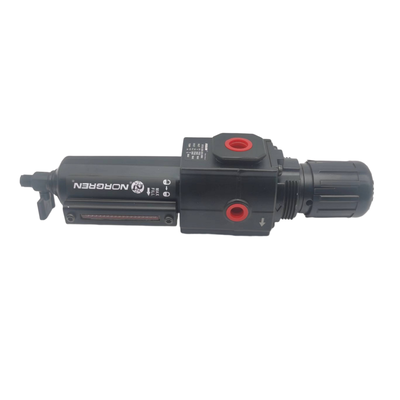

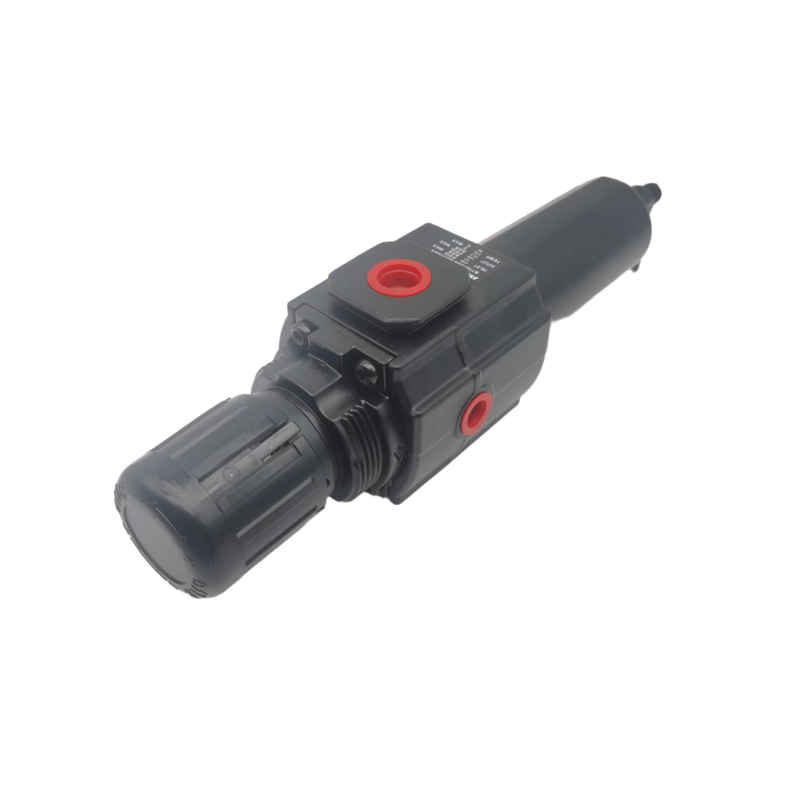

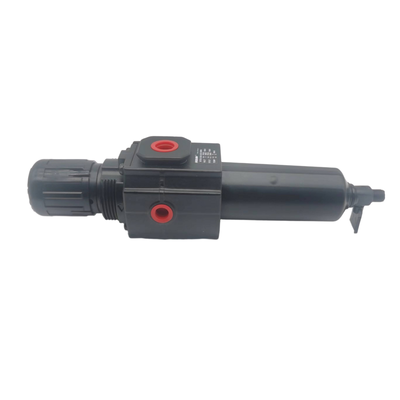

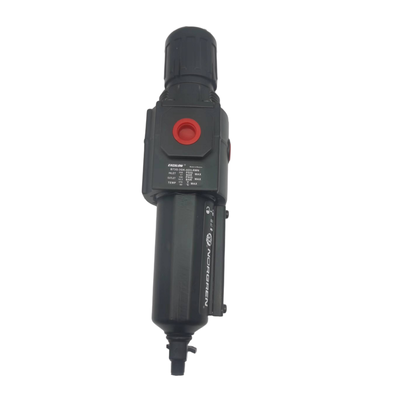

Las series Norgren B72G y B73G representan reguladores de filtros de alto rendimiento dentro del sistema modular de preparación de aire Excelon.Estos dispositivos integrados combinan tanto la filtración como la regulación de la presión en una sola, unidad compacta, que elimina eficazmente el agua y los contaminantes sólidos de las líneas de aire comprimido al tiempo que garantiza un control preciso de la presión aguas abajo.El diseño innovador de Excelon admite la instalación en línea o modular junto con otros componentes de Excelon, utilizando conexiones Quickclamp para facilitar la expansión del sistema sencilla y el mantenimiento simplificado.
La serie B72G se ofrece con los tamaños de puerto G1/4 y G3/8 y admite una velocidad de flujo de hasta 38 dm3/s (80 SCFM).con una capacidad de flujo superior a 50 dm3/s (106 SCFM)Ambas series incorporan un diseño de válvula equilibrado que reduce el impacto de las fluctuaciones de la presión de entrada en la presión de salida, proporcionando así una regulación estable y fiable.Estas unidades están equipadas con elementos de filtro de polipropileno sinterizado disponibles en 5 μm o 40 μm, y ofrecen opciones de drenaje manual y automático, lo que permite la versatilidad para satisfacer una amplia gama de requisitos industriales.
Diseñadas con la comodidad del usuario en mente, las unidades cuentan con una perilla de ajuste de presión para bloquear protegida por una cubierta resistente a manipulaciones.mientras que los puertos de medidor de caudal completo permiten un monitoreo continuo de la presión sin restringir el flujo de aireLos cuencos de policarbonato transparentes proporcionan una visibilidad de 360 grados para controlar fácilmente los niveles de condensado.Estos reguladores de filtros aseguran un funcionamiento duradero incluso en los entornos más difíciles..
Características:
Resumen general del filtro y regulador integrados
El filtro y el regulador integrados combinan la filtración de partículas con la regulación de la presión en una unidad compacta.Este diseño ayuda a ahorrar un valioso espacio de instalación al tiempo que garantiza un tratamiento eficiente del aire.
Este producto cuenta con el sistema modular Excelon y admite instalación en línea y modular.Los usuarios pueden conectarlo fácilmente con otros equipos de preparación de aire Excelon utilizando las convenientes conexiones Quickclamp.
Opciones de filtración
El filtro está disponible en dos grados: elementos de polipropileno sinterizados de 5 μm y 40 μm. Ambas opciones proporcionan una eliminación efectiva de contaminantes para proteger el equipo a continuación.
Características del drenaje y del recipiente
Para la gestión del condensado, hay opciones para un drenaje manual de 1/4 vuelta o una configuración de drenaje automático.que facilita el control de los niveles de condensado de un vistazo.
Regulación de ajuste y presión
La unidad está equipada con una perilla de ajuste de presión que evita cambios accidentales en los ajustes de presión.El diseño de alivio permite una reducción de la presión aguas abajo cuando el sistema está sin salida.
Un diseño de válvula equilibrado minimiza el impacto de las fluctuaciones de la presión de entrada, asegurando una regulación estable de la presión de salida para un rendimiento constante.
Características adicionales
Los puertos de calibre de 1/8" de flujo completo permiten el monitoreo de la presión sin restringir el flujo de aire.El mantenimiento se simplifica con un cuenco de bayoneta de liberación rápida que permite la eliminación rápida del cuenco para el reemplazo del elemento sin necesidad de herramientas.
La unidad ofrece una alta capacidad de flujo, con los modelos B72G y B73G que admiten 38 dm3/s (80 SCFM) y 50 dm3/s (106 SCFM) respectivamente.
Especificaciones de funcionamiento
La presión de salida se puede ajustar en un amplio rango de 0,3 a 10 bar. Las presiones máximas de entrada varían según el material del recipiente: hasta 10 bar para los recipientes transparentes y 17 bar para los recipientes metálicos.
Los rangos de temperatura de funcionamiento también dependen del tipo de cuenco, con cuencos de policarbonato de -34 °C a +50 °C, y cuencos de metal de -20 °C a +65 °C.
Parámetros técnicos:
| Material del cuerpo |
Zinc / Aluminio, aleación de zinc |
| Ajuste de la presión de salida |
0.3 ¢ 10 bar |
| Tipos de drenaje |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Material del elemento filtro |
Polipropileno sinterizado |
| Medios de comunicación |
Aire comprimido |
| Tamaño del puerto |
G1/4, G3/8 y G1/2 |
Aplicaciones:
Automatización industrial
El suministro de aire limpio y regulado es esencial para el rendimiento óptimo de los actuadores, válvulas y cilindros neumáticos en los sistemas de automatización industrial.Asegurar que el suministro de aire cumpla con estrictos estándares de calidad ayuda a mantener la fiabilidad y eficiencia del sistema.
Máquinas y aparatos para el embalaje
En los equipos de embalaje y llenado, la protección de los componentes neumáticos y el control de la presión son fundamentales..
Manejo del material
La preparación del aire juega un papel vital en las aplicaciones de manipulación de materiales, incluidos transportadores, unidades de recogida y colocación y varios sistemas de manipulación.El aire limpio y bien regulado garantiza un funcionamiento sin problemas y reduce el tiempo de inactividad.
Distribución del aire comprimido
La filtración y la regulación en el punto de uso son necesarias para las herramientas y equipos alimentados con aire comprimido.
Sistemas neumáticos generales
Para las instalaciones de fabricación que utilizan sistemas neumáticos, la eliminación de contaminantes y el control de la presión son fundamentales para una operación confiable y eficiente.
Máquinas y aparatos para la fabricación de textiles
Los controles neumáticos en la producción textil requieren una filtración del aire y una regulación de la presión eficaces para garantizar la calidad y precisión del funcionamiento de la maquinaria.
Fabricación de automóviles
En entornos de fabricación automotriz como talleres de pintura, líneas de ensamblaje y equipos de prueba, la preparación adecuada del aire es crucial para mantener altos estándares y excelencia operativa.
Apoyo y servicios:
Nuestras unidades de lubricadores reguladores de filtros neumáticos (FRL) están diseñadas para garantizar el rendimiento óptimo y la longevidad de sus sistemas neumáticos al proporcionar un suministro de aire limpio, regulado y lubricado.Para el apoyo técnico, consulte el manual del producto para obtener instrucciones de instalación, procedimientos de mantenimiento y consejos de solución de problemas.
El mantenimiento periódico de la unidad del LCR incluye el control y el drenaje del filtro para eliminar los contaminantes acumulados, la verificación de los ajustes de presión correctos y la garantía de los niveles de lubricación adecuados.Para evitar fallos en el sistema, se deberá sustituir los elementos de filtro y el aceite del lubricante según se especifica en el programa de mantenimiento..
Si se presentan algún problema con la unidad FRL, asegúrese de que el suministro de aire se encuentre dentro del rango de presión recomendado, que el elemento filtrante no esté obstruido,y el lubricante contiene el tipo y la cantidad adecuados de aceite. Para una solución avanzada de problemas, consulte la documentación técnica detallada suministrada con el producto.
También ofrecemos servicios integrales incluyendo asistencia de instalación, diagnóstico de sistemas,y programas de mantenimiento preventivo para ayudar a maximizar la eficiencia y fiabilidad de su equipo neumáticoNuestro equipo técnico está equipado para soportar configuraciones personalizadas e integración con sistemas existentes.
Para las piezas de repuesto y accesorios compatibles con su lubricador regulador de filtros neumáticos, consulte la lista de piezas en la documentación del producto para garantizar la correcta selección y instalación.El uso de piezas originales ayuda a mantener unos estándares óptimos de rendimiento y seguridad.
Para mejorar el rendimiento del sistema, considere calibrar periódicamente el regulador de presión e inspeccionar la salida del lubricante para que coincida con los requisitos de la aplicación.La selección y la instalación adecuadas de la unidad del LCR son fundamentales para mantener la calidad del aire y proteger los componentes aguas abajo.
Embalaje y envío:
Embalaje del producto:El lubricante regulador de filtros neumáticos está empaquetado en una caja robusta y resistente a los impactos para garantizar la protección durante el transporte.la unidad está amortiguada con inserciones de espuma para evitar el movimiento y el dañoTodos los componentes, incluidos los accesorios y los manuales, están ordenadamente organizados y sellados en bolsas de plástico para mantener la limpieza y la integridad.instrucciones de manejo, y código de barras para una fácil identificación.
Envío:El producto se envía utilizando servicios de mensajería confiables con opciones de entrega estándar o acelerada. Cada paquete se inspecciona cuidadosamente antes del envío para garantizar la calidad y la integridad.La información de seguimiento se proporciona al cliente al momento del envío para el seguimiento en tiempo real.Para los pedidos a granel, los productos se paletizan y se envuelven para mejorar la estabilidad y facilitar el manejo seguro durante el transporte.
