Descripción del producto:

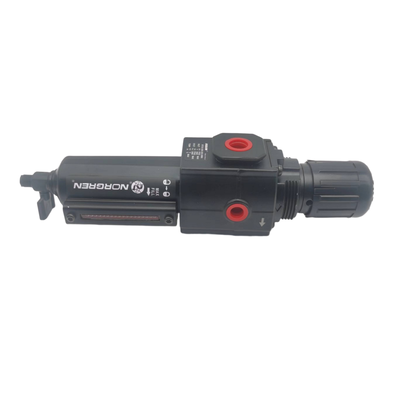

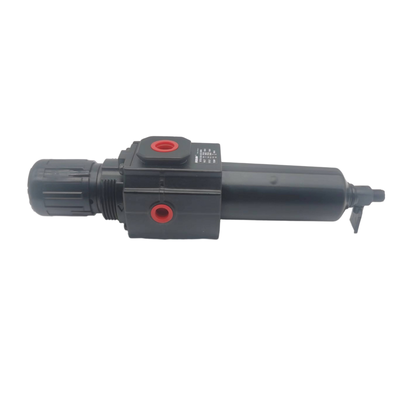

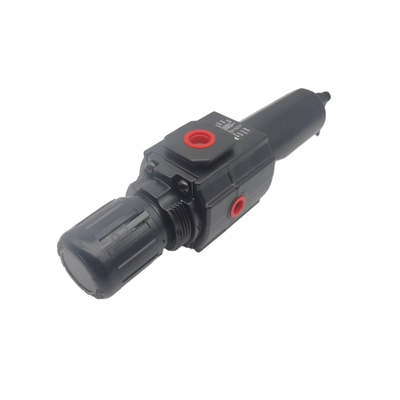

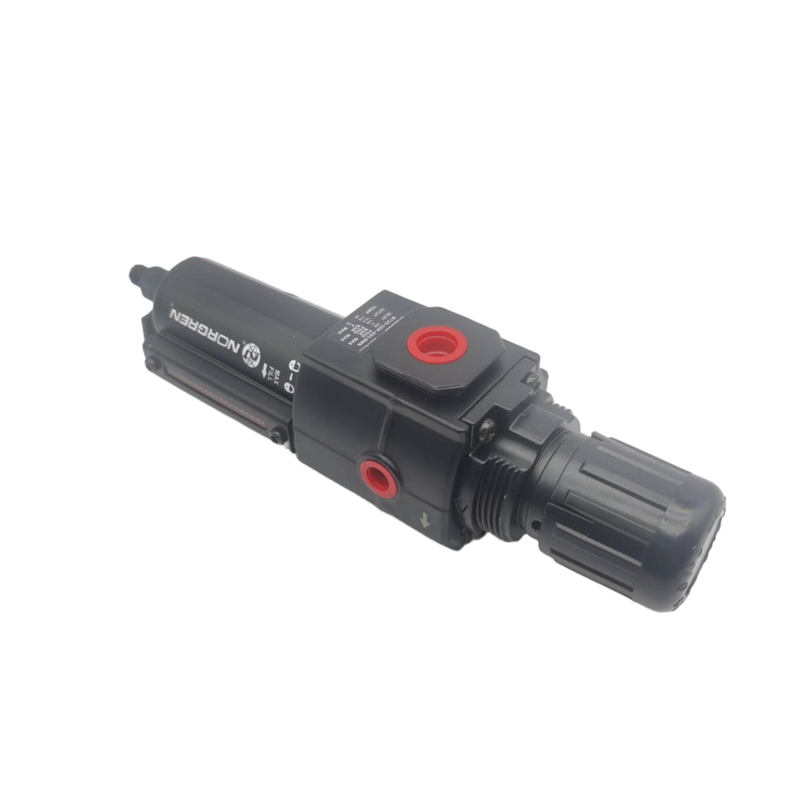

Las series Norgren B72G y B73G representan reguladores de filtros de alto rendimiento dentro del sistema modular de preparación de aire Excelon.Estos dispositivos integrados combinan las funciones de filtración y regulación de la presión en una sola, carcasa compacta. Eliminan eficazmente el agua y los contaminantes sólidos de las líneas de aire comprimido al tiempo que garantizan un control preciso de la presión aguas abajo.
Diseñado con flexibilidad en mente, el sistema Excelon permite que estas unidades se instalen en línea o como parte de una configuración modular junto con otros componentes Excelon.Utilizando las conexiones Quickclamp, la serie admite una fácil expansión y simplifica los procedimientos de mantenimiento, mejorando la eficiencia general del sistema.
La serie B72G está disponible con los tamaños de puerto G1/4 y G3/8, proporcionando una velocidad de flujo de 38 dm3/s (80 SCFM).y G1/2 ‰ y soporta un caudal más alto de 50 dm3/s (106 SCFM)Ambos modelos incorporan un diseño de válvula equilibrado, que minimiza la influencia de las fluctuaciones de la presión de entrada en la presión de salida, garantizando una regulación estable y fiable.
Estos reguladores de filtros están equipados con elementos de filtro de polipropileno sinterizado disponibles en 5 μm o 40 μm, y ofrecen configuraciones de drenaje manual y automática.Esta versatilidad las hace adecuadas para una amplia gama de aplicaciones industriales que requieren una preparación precisa del aire y la eliminación de contaminantes..
Las características adicionales incluyen una perilla de ajuste de empuje para bloquear protegida por una cubierta resistente a la manipulación y un cuenco de bayoneta de liberación rápida que simplifica las tareas de mantenimiento.Los puertos de medidor de caudal completo permiten controlar la presión sin afectar el flujo de aire, mientras que los cuencos de policarbonato transparentes proporcionan una visibilidad de 360 grados de los niveles de condensado.hacerlos adecuados para entornos operativos exigentes.
Características:
Resumen general del filtro y regulador integrados
El filtro y el regulador integrados combinan la filtración de partículas con la regulación de la presión en una sola unidad compacta.Este diseño ayuda a ahorrar valioso espacio de instalación al tiempo que garantiza una preparación eficiente del aire.
Excelon Modular System Compatibility es una aplicación de computadoras de alta tecnología
Con el sistema modular Excelon, este producto admite instalaciones tanto en línea como modulares.Se conecta a la perfección con otros componentes de preparación de aire Excelon utilizando convenientes conexiones Quickclamp.
Opciones de filtración
Dos grados de filtración están disponibles para satisfacer diversas necesidades de aplicación. Los usuarios pueden elegir entre 5 μm o 40 μm de polipropileno sinterizado elementos de filtro para la eliminación efectiva de contaminantes.
Configuración del drenaje
El diseño ofrece flexibilidad a través de opciones de drenaje manual y automático.
Características de seguimiento y ajuste
Los recipientes de policarbonato transparentes proporcionan una visibilidad de 360° de los niveles de condensado, lo que permite un fácil control.La perilla de ajuste de empuje para bloqueo evita cambios accidentales de presión y puede reforzarse con una cubierta resistente a manipulaciones para mayor seguridad.
Características de diseño avanzado
El diseño de alivio permite una reducción de la presión aguas abajo cuando el sistema está sin salida.el diseño de la válvula equilibrada minimiza la influencia de las fluctuaciones de la presión de entrada en la presión de salida, garantizando una regulación estable.
Funcionalidades adicionales
Los puertos de calibre de 1/8" de flujo total permiten el monitoreo de la presión sin restringir el flujo de aire.
Especificaciones de rendimiento
- Capacidad de flujo alta:B72G ofrece 38 dm3/s (80 SCFM); B73G ofrece 50 dm3/s (106 SCFM).
- Rango de presión:Presión de salida ajustable de 0,3 a 10 bar.
- Presión máxima de entrada:10 bar para el recipiente transparente; 17 bar para el recipiente metálico.
- Temperatura de funcionamiento:-34°C a +50°C para los tazones de policarbonato; -20°C a +65°C para los tazones de metal.
Parámetros técnicos:
| Tamaño del puerto |
G1/4, G3/8 y G1/2 |
| Ajuste de la presión de salida |
0.3 ¢ 10 bar |
| Material del cuerpo |
Zinc / Aluminio, aleación de zinc |
| Tipos de drenaje |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Material del elemento filtro |
Polipropileno sinterizado |
| Medios de comunicación |
Aire comprimido |
Aplicaciones:
Automatización industrial
Asegurar un suministro de aire limpio y bien regulado es esencial para el funcionamiento eficiente de los actuadores, válvulas y cilindros neumáticos utilizados en los procesos de automatización industrial.
Máquinas y aparatos para el embalaje
Proporcionar protección y control preciso de la presión para los componentes neumáticos es fundamental en los equipos de embalaje y llenado para mantener un rendimiento y una calidad de producto constantes.
Manejo del material
La preparación adecuada del aire es necesaria para el buen funcionamiento de los transportadores, las unidades de recogida y colocación y los diversos sistemas de manipulación de materiales, mejorando la productividad y la fiabilidad.
Distribución del aire comprimido
En el punto de uso, se aplica filtración y regulación de presión a las herramientas y equipos para garantizar un funcionamiento óptimo y una larga vida útil.
Sistemas neumáticos generales
La eliminación de contaminantes y el control de la presión son vitales en las instalaciones de fabricación para mantener un rendimiento eficiente y seguro del sistema neumático.
Máquinas y aparatos para la fabricación de textiles
La filtración y regulación del aire desempeñan un papel importante en los controles neumáticos utilizados en la producción textil, apoyando la consistencia y la calidad en la fabricación.
Fabricación de automóviles
La preparación del aire es crucial en varias etapas como talleres de pintura, líneas de ensamblaje y equipos de prueba para garantizar altos estándares y un funcionamiento confiable en la fabricación de automóviles.
Apoyo y servicios:
Nuestras unidades de lubricadores reguladores de filtros neumáticos (FRL) están diseñadas para garantizar el rendimiento óptimo y la longevidad de sus sistemas neumáticos al proporcionar un suministro de aire limpio, regulado y lubricado.Para el apoyo técnico, asegúrese de tener el número de modelo y las especificaciones de su unidad de FRL listos cuando solicite asistencia.
Instalación: La instalación adecuada es fundamental para el funcionamiento eficaz de su unidad de FRL.Asegúrese de que la unidad esté instalada en la orientación correcta de acuerdo con la dirección de flujo indicada en el dispositivo.- Utilice accesorios apropiados y evite el apretamiento excesivo para evitar daños.
Mantenimiento: Para mantener la eficiencia del sistema es necesario el mantenimiento regular de los componentes del filtro, el regulador y el lubricante.comprobar y ajustar los ajustes de presión del regulador según sea necesario, y volver a llenar el lubricante con el lubricante recomendado para garantizar una lubricación adecuada de los equipos aguas abajo.
Solución de problemas: Los problemas comunes como caídas de presión, fugas de aire o lubricación insuficiente a menudo se pueden resolver inspeccionando los bloqueos, fugas o niveles bajos de lubricante.Verifique que todas las conexiones están seguras y que la unidad está libre de suciedad y escombros.
Seguridad: siempre se presurizará el sistema antes de realizar cualquier mantenimiento o ajuste de la unidad FRL; se utilizará el equipo de protección individual necesario para evitar lesiones.
Para obtener documentación técnica detallada, piezas de repuesto y manuales de servicio, consulte la documentación del producto suministrada con su unidad de FRL o visite nuestro sitio web oficial.
Embalaje y envío:
El lubricante regulador de filtros neumáticos está cuidadosamente empaquetado para garantizar la máxima protección durante el transporte.Cada unidad se coloca en una caja de cartón resistente con inserciones de espuma personalizadas para evitar el movimiento y absorber los golpesEl embalaje está diseñado para proteger el producto de la humedad, el polvo y los impactos, manteniendo su integridad hasta que llegue al usuario final.
Para el envío, utilizamos servicios de mensajería confiables que ofrecen opciones de seguimiento y seguro para garantizar la entrega segura.incluyendo instrucciones de manipulación e información sobre el productoOfrecemos varias opciones de envío, incluyendo el transporte estándar, expedido y a granel para satisfacer las diferentes necesidades de los clientes.
