Descripción del producto:

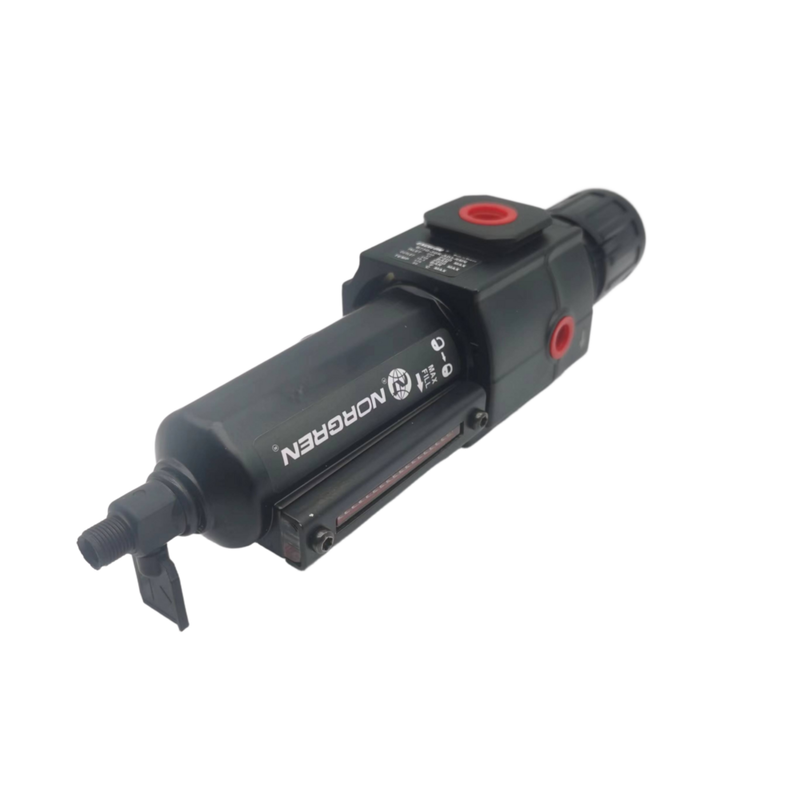

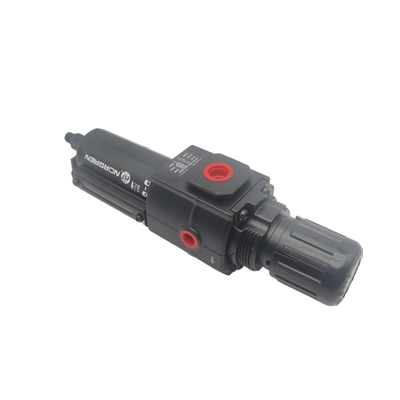

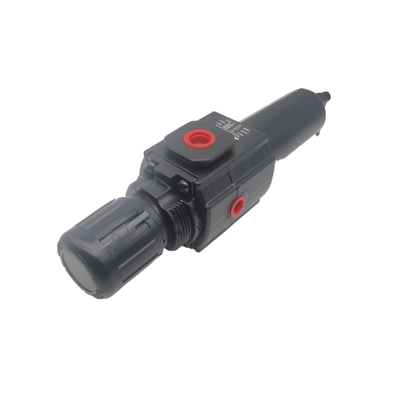

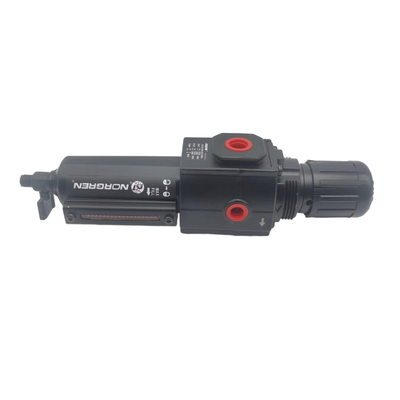

Las series Norgren B72G y B73G representan reguladores de filtros de alto rendimiento diseñados como parte del sistema modular de preparación de aire Excelon.Estos dispositivos integrados combinan tanto la filtración como la regulación de la presión en una solaSu función principal es eliminar el agua y las partículas sólidas de las líneas de aire comprimido al tiempo que garantizan un control preciso de la presión aguas abajo.
El innovador diseño de Excelon admite opciones de instalación flexibles, lo que permite que estas unidades se montan en línea o se combinen modularmente con otros componentes de Excelon utilizando conexiones Quickclamp.Esta característica facilita la expansión del sistema sin esfuerzo y simplifica los procedimientos de mantenimiento en curso.
La serie B72G está disponible con los tamaños de puertos G1/4 y G3/8, proporcionando una velocidad de flujo de 38 dm3/s (80 SCFM).con una capacidad de flujo superior a 50 dm3/s (106 SCFM)Ambas series incorporan un diseño de válvula equilibrado que reduce el impacto de las variaciones de la presión de entrada en la presión de salida, garantizando así una regulación estable y fiable.
Estos reguladores de filtro vienen con opciones para elementos de filtro de polipropileno sinterizado de 5 μm o 40 μm y están disponibles en configuraciones de drenaje manual o automática.Esta versatilidad las hace adecuadas para una amplia gama de aplicaciones industriales..
Las características adicionales incluyen una perilla de ajuste de empuje para bloqueo protegida por una cubierta resistente a la manipulación, un cuenco de bayoneta de liberación rápida para un servicio conveniente,y puertos de medidor de flujo completo que permiten el control de la presión sin limitar el flujo de aireLos cuencos de policarbonato transparentes permiten una visibilidad de 360 grados de los niveles de condensado.mientras que los materiales de carrocería de zinc y aluminio duraderos aseguran un rendimiento duradero incluso en condiciones de funcionamiento exigentes.
Características:
Filtro y regulador integrados
Esta unidad compacta integra tanto la filtración de partículas como la regulación de la presión, ahorrando efectivamente un valioso espacio de instalación al combinar dos funciones esenciales en un solo dispositivo.
Sistema modular de Excelon
El sistema admite opciones de instalación versátiles, lo que permite instalaciones en línea o modulares con otros productos de preparación de aire Excelon.Esta flexibilidad es facilitada por las convenientes conexiones Quickclamp.
Grados de filtración
Los usuarios pueden elegir entre dos grados de filtración en función de sus necesidades: elementos de filtración de polipropileno sinterizado de 5 μm o 40 μm. Ambas opciones proporcionan una eliminación eficaz de contaminantes,garantizar un flujo de aire limpio.
Opciones de drenaje
El dispositivo ofrece configuraciones de drenaje manual y automático. Los clientes pueden elegir un drenaje manual de 1/4 vuelta u optar por un sistema de drenaje automático para adaptarse a sus preferencias de mantenimiento.
Cuencos transparentes
Equipada con cuencos de policarbonato transparentes, esta unidad proporciona una visibilidad de 360 grados de los niveles de condensado, lo que facilita el monitoreo y el mantenimiento de un rendimiento óptimo.
Características de adaptación
Una perilla de ajuste de empuje a bloqueo evita cambios accidentales de presión, mejorando la seguridad y la fiabilidad.
Diseño del regulador de presión
El diseño de alivio permite una reducción controlada de la presión aguas abajo cuando el sistema está sin salida.Su arquitectura de válvula equilibrada minimiza el impacto de las fluctuaciones de la presión de entrada en la presión de salida, garantizando una regulación estable.
Puertos de ancho de banda y mantenimiento
Los puertos de calibre de 1/8" de flujo completo permiten el monitoreo de la presión sin restringir el flujo de aire.El mecanismo del cuenco de bayoneta de liberación rápida permite la rápida eliminación del cuenco durante el reemplazo del elemento y el mantenimiento, todo sin necesidad de herramientas.
Especificaciones de rendimiento
El dispositivo demuestra una alta capacidad de flujo, con el modelo B72G manejando hasta 38 dm3/s (80 SCFM) y el modelo B73G hasta 50 dm3/s (106 SCFM).De 3 a 10 bar.
Condiciones de funcionamiento
Las presiones máximas de entrada son de 10 bar para la variante de cuenco transparente y 17 bar para la versión de cuenco metálico.y de -20°C a +65°C cuando se utilicen cuencos de metal.
Parámetros técnicos:
| Material del cuerpo |
Zinc / Aluminio, aleación de zinc |
| Ajuste de la presión de salida |
0.3 ¢ 10 bar |
| Tipos de drenaje |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Medios de comunicación |
Aire comprimido |
| Tamaño del puerto |
G1/4, G3/8 y G1/2 |
| Material del elemento filtro |
Polipropileno sinterizado |
Aplicaciones:
Automatización industrial
El suministro de aire limpio y bien regulado es esencial para el funcionamiento eficiente de los actuadores, válvulas y cilindros neumáticos.Estos componentes dependen de un control preciso de la calidad del aire y la presión para funcionar de manera óptima en entornos industriales automatizados.
Máquinas y aparatos para el embalaje
En los equipos de embalaje y llenado, es crucial proteger los componentes neumáticos y mantener una presión constante.Una filtración y regulación adecuadas del aire ayudan a garantizar un rendimiento fiable y a prolongar la vida útil de estas máquinas.
Manejo del material
La preparación del aire juega un papel importante en transportadores, unidades de recogida y colocación y varios sistemas de manipulación.El aire limpio y controlado permite un funcionamiento sin problemas y minimiza el tiempo de inactividad en las aplicaciones de manipulación de materiales.
Distribución del aire comprimido
En el punto de uso, la filtración y la regulación de la presión son vitales para las herramientas y equipos que funcionan con aire comprimido.
Sistemas neumáticos generales
En todas las instalaciones de fabricación, la eliminación de contaminantes y la gestión cuidadosa de la presión son fundamentales para el funcionamiento fiable de los sistemas neumáticos generales.
Máquinas y aparatos para la fabricación de textiles
Los controles neumáticos en la producción textil requieren una filtración y regulación del aire eficaces para mantener la calidad y la eficiencia durante todo el proceso de fabricación.
Fabricación de automóviles
En la fabricación de automóviles, especialmente en talleres de pintura, líneas de ensamblaje y estaciones de ensayo, la preparación adecuada del aire es indispensable para mantener la precisión del funcionamiento y garantizar la calidad del producto.
Apoyo y servicios:
Nuestras unidades de lubricador regulador de filtros neumáticos (FRL) están diseñadas para garantizar un suministro de aire limpio, regulado y lubricado para sistemas neumáticos,mejorar el rendimiento y prolongar la vida útil de su equipo.
Apoyo técnico:
Proporcionamos soporte técnico integral para la instalación, operación y mantenimiento de unidades FRL.y optimizar la configuración para que coincida con sus requisitos de aplicación específicos.
Servicios:
1Guía de instalación: instrucciones detalladas y asistencia en el lugar para garantizar la correcta instalación y conexión dentro de su sistema neumático.
2Mantenimiento y reparaciones: Servicios de mantenimiento programados, incluidos el reemplazo del elemento del filtro, la calibración del regulador y el reabastecimiento del lubricante.También hay servicios de reparación rápida disponibles para reducir al mínimo el tiempo de inactividad.
3. Personalización: Asistencia para seleccionar las unidades FRL adecuadas y personalizar las configuraciones para satisfacer las demandas únicas del sistema.
4Formación: sesiones de formación in situ o a distancia para su personal sobre las mejores prácticas para la operación y el mantenimiento rutinarios de los FRL.
Nuestro objetivo es proporcionar soporte y servicios confiables y de alta calidad para maximizar la eficiencia y la longevidad de sus sistemas neumáticos utilizando nuestros productos lubricantes de regulador de filtros neumáticos.
Embalaje y envío:
Embalaje del producto:El lubricante regulador de filtros neumáticos está empaquetado de forma segura en una caja de cartón corrugado robusta diseñada para proteger el producto de daños durante el transporte.la unidad está amortiguada con inserciones de espuma o plástico moldeado para evitar el movimiento y absorber los golpesEl embalaje incluye un manual de usuario, una guía de instalación y todos los accesorios necesarios para una fácil instalación.y códigos de barras para una gestión eficiente de los inventarios.
Envío:El lubricante regulador de filtros neumáticos se envía a través de servicios de mensajería confiables que garantizan una entrega oportuna y segura.y servicios de transporte de mercancíasEl producto está envasado para cumplir con las normas internacionales de envío, protegiéndolo de la humedad, el polvo y el impacto.La información de seguimiento se proporciona al momento del envío para mantener informados a los clientes sobre el estado de su envío.Las solicitudes especiales de manipulación se pueden acomodar a pedido.
