Descripción del producto:
Las series B07 y B68G de Norgren son unidades integradas de filtro regulador diseñadas para combinar filtración y regulación de presión en una sola carcasa compacta. Estas unidades eliminan eficazmente el agua líquida y los contaminantes sólidos de las líneas de aire comprimido, al tiempo que garantizan un control preciso de la presión aguas abajo.

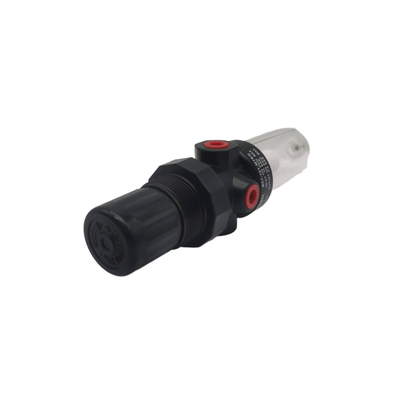

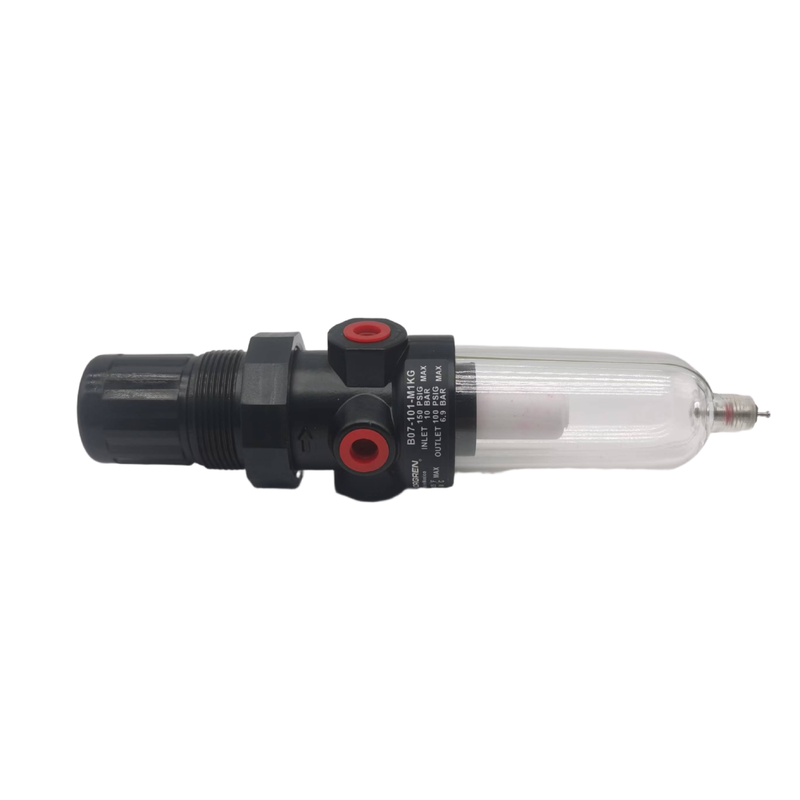

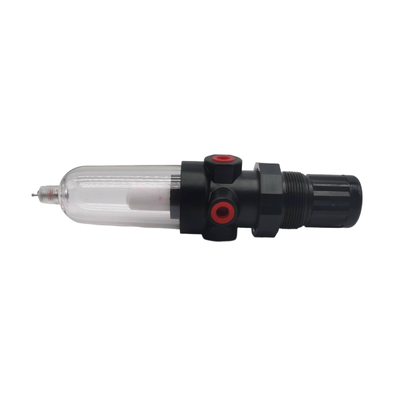

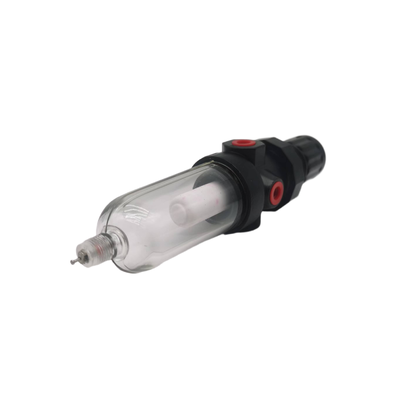

La serie B07 es una gama de filtros reguladores en miniatura desarrollada específicamente para instalaciones donde el espacio es limitado. Presenta un cuerpo de aleación de zinc y una cuba transparente de policarbonato que ofrece visibilidad de 360 grados. La serie incluye un pomo de ajuste no ascendente equipado con un mecanismo de bloqueo de acción rápida. Disponible con tamaños de puerto G1/8 y G1/4, la B07 puede entregar caudales de hasta 24 SCFM (11 dm³/s) y admite ajustes de presión de salida que van de 0,3 a 7 bar o de 0,3 a 10 bar.
Por otro lado, la serie B68G pertenece al sistema enchufable Olympian Plus, que permite una instalación o extracción modular rápida y sencilla de los componentes. Estos modelos están construidos con un cuerpo de aluminio y una cuba de aluminio, con un indicador de nivel de líquido prismático para una clara visibilidad. La serie B68G viene en tamaños de puerto G3/4, G1 y G1-1/2, manejando caudales de hasta 440 SCFM (207,7 dm³/s). Admite un rango de ajuste de presión de salida entre 0,4 y 8 bar y puede soportar una presión de entrada máxima de 17 bar.
Características:
La unidad integrada de filtro y regulador combina la filtración de partículas y la regulación de presión en un diseño compacto. Esta fusión ayuda a ahorrar valioso espacio de instalación, lo que la hace ideal para configuraciones de sistemas eficientes.
Hay dos grados de filtración disponibles para adaptarse a diferentes requisitos: elementos filtrantes de polipropileno sinterizado de 5 µm y 40 µm. Estas opciones garantizan la eliminación eficaz de contaminantes para mantener la pureza del sistema.
Para la eliminación de condensado, los usuarios pueden elegir entre configuraciones de drenaje manual y drenaje automático. Esta flexibilidad proporciona comodidad y adaptabilidad según las necesidades de la aplicación.
El modelo B07 presenta una cuba transparente de policarbonato, que ofrece visibilidad de 360 grados de los niveles de condensado para un control fácil y preciso. En contraste, el modelo B68G está equipado con una duradera cuba de aluminio que incluye una lente indicadora de nivel de líquido prismático, adaptada para condiciones ambientales adversas.
Diseñado para la precisión, el pomo de ajuste no ascendente incorpora un mecanismo de bloqueo de acción rápida que evita cambios accidentales en el ajuste de presión. Además, el diseño de alivio permite una reducción segura de la presión aguas abajo incluso cuando el sistema está cerrado.
El diseño compacto en miniatura del modelo B07 es perfecto para espacios reducidos que se encuentran comúnmente en sistemas neumáticos pequeños. Mientras tanto, el sistema enchufable Olympian Plus que se presenta en el B68G garantiza una instalación y extracción modular rápida, simplificando el mantenimiento y facilitando la expansión del sistema.
Con una alta capacidad de caudal de hasta 440 SCFM, el modelo B68G es adecuado para aplicaciones exigentes que requieren grandes volúmenes de caudal. La presión de entrada máxima difiere según el modelo, con la B07 clasificada a 10 bar y la B68G a 17 bar.
El rango de temperatura de funcionamiento varía entre los modelos. La B07 puede funcionar de -34 °C a +50 °C utilizando su cuba de policarbonato, mientras que la B68G opera entre -20 °C y +80 °C gracias a su construcción de cuba de aluminio.
Finalmente, ambos modelos cuentan con puertos de manómetro de flujo completo que permiten la monitorización de la presión sin causar ninguna restricción al flujo de aire, asegurando un rendimiento óptimo del sistema.
Parámetros técnicos:
| Puerto de manómetro |
Rc 1/8 |
| Material del cuerpo |
Aleación de zinc, Aluminio |
| Tipos de drenaje |
Manual, Automático |
| Tamaños de puerto |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Elastómeros |
Nitrilo, Caucho sintético |
| Material de la cuba |
Policarbonato, Aluminio |
| Grados de filtración |
5 µm, 40 µm |
| Temperatura de funcionamiento |
-34 °C a +50 °C |
Aplicaciones:
Automatización Industrial
En el campo de la automatización industrial, es esencial proporcionar un suministro de aire limpio y bien regulado a los actuadores neumáticos, válvulas y cilindros. Esto garantiza el rendimiento óptimo y la longevidad de los componentes utilizados en sistemas automatizados.
Maquinaria de envasado
Los componentes neumáticos en equipos de envasado y llenado están protegidos mediante una filtración y regulación de aire eficaces. Esta protección ayuda a mantener la fiabilidad y la eficiencia de la maquinaria implicada en los procesos de envasado.
Manipulación de materiales
La preparación adecuada del aire es crucial para cintas transportadoras, unidades de recogida y colocación y diversos sistemas de manipulación. Garantizar un suministro de aire limpio y controlado favorece un funcionamiento sin problemas y previene tiempos de inactividad inesperados en aplicaciones de manipulación de materiales.
Distribución de aire comprimido
En el punto de uso, la filtración y regulación del aire comprimido son vitales para el funcionamiento eficaz de herramientas y equipos. Este enfoque ayuda a mantener la calidad y la presión del aire suministrado a diferentes dispositivos neumáticos.
Sistemas Neumáticos Generales
En las instalaciones de fabricación, la eliminación de contaminantes y el control preciso de la presión en los sistemas neumáticos desempeñan un papel fundamental. Estas medidas mejoran la fiabilidad del sistema y garantizan un rendimiento operativo constante.
Maquinaria Textil
La producción textil depende de la filtración y regulación de aire para los controles neumáticos dentro de su maquinaria. Mantener condiciones de aire controladas mejora la eficiencia y la durabilidad de los equipos textiles.
Fabricación de Automóviles
La preparación del aire es un factor clave en los entornos de fabricación de automóviles, como talleres de pintura, líneas de montaje y equipos de prueba. El aire tratado adecuadamente ayuda a lograr acabados de alta calidad y operaciones de montaje fiables.
Soporte y Servicios:
Nuestras unidades de filtro regulador lubricador (FRL) neumáticas están diseñadas para garantizar el rendimiento óptimo y la longevidad de sus sistemas neumáticos filtrando impurezas, regulando la presión del aire y lubricando componentes. Para mantener la máxima eficiencia, es esencial realizar un mantenimiento regular y seguir las directrices de instalación adecuadas.
Antes de la instalación, verifique que la unidad FRL sea compatible con los requisitos de presión y caudal de aire de su sistema. Instale la unidad en la dirección de flujo de aire correcta, normalmente indicada por una flecha en la carcasa, y asegúrese de que esté montada de forma segura para evitar vibraciones o movimientos durante el funcionamiento.
Inspeccione regularmente el elemento filtrante en busca de residuos acumulados y límpielo o reemplácelo según sea necesario para mantener una filtración adecuada. Drene cualquier humedad recolectada de la cuba del filtro para evitar que el agua entre en el equipo aguas abajo. Verifique el regulador para ajustar la presión según sea necesario para que coincida con las especificaciones de su sistema.
El lubricador debe llenarse con el aceite neumático recomendado y supervisarse para garantizar los niveles de lubricación adecuados. Evite el sobrellenado para prevenir un consumo excesivo de aceite y una posible contaminación del suministro de aire.
Si encuentra algún problema, como fluctuaciones de presión, fugas de aire o lubricación inadecuada, consulte la sección de solución de problemas del manual del producto. El mantenimiento rutinario y la adhesión a las instrucciones de funcionamiento maximizarán la fiabilidad y la vida útil de su unidad de filtro regulador lubricador neumático.
Embalaje y Envío:
Embalaje del producto: El filtro regulador lubricador neumático se embala de forma segura en una caja resistente de cartón corrugado para garantizar la protección durante el transporte. En el interior, el producto está acolchado con insertos de espuma para evitar cualquier daño por golpes o vibraciones. Cada unidad se envuelve individualmente en una bolsa de plástico para protegerla del polvo y la humedad. El embalaje incluye un manual de instrucciones detallado y una tarjeta de garantía para referencia del cliente.
Envío: El producto se envía a través de servicios de mensajería fiables con opciones de seguimiento disponibles para la comodidad del cliente. Dependiendo del destino, los métodos de envío pueden incluir servicios terrestres estándar, exprés o de carga para adaptarse a diferentes tamaños de pedido y requisitos de entrega. Todos los envíos cumplen con las regulaciones de envío internacionales para garantizar una entrega segura y puntual. Los clientes recibirán un correo electrónico de confirmación con información de seguimiento una vez que el producto haya sido enviado.
