Descripción del Producto:

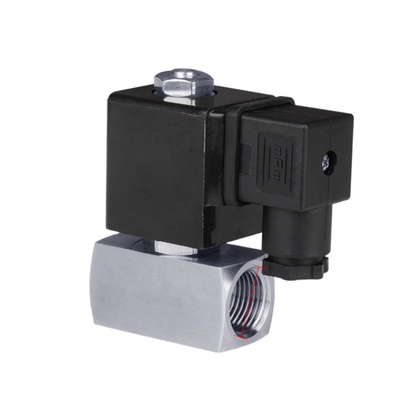

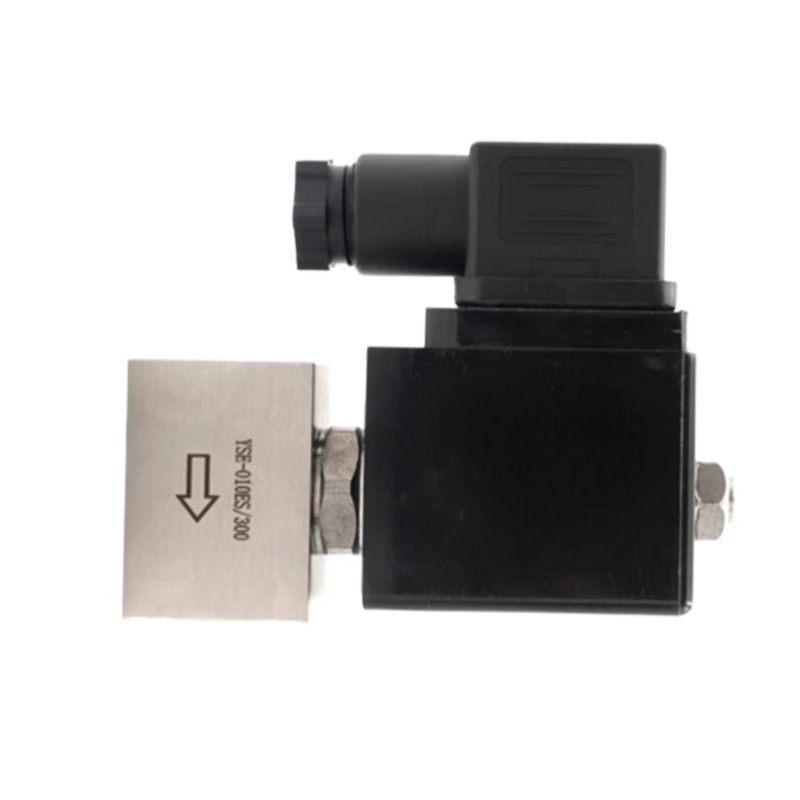

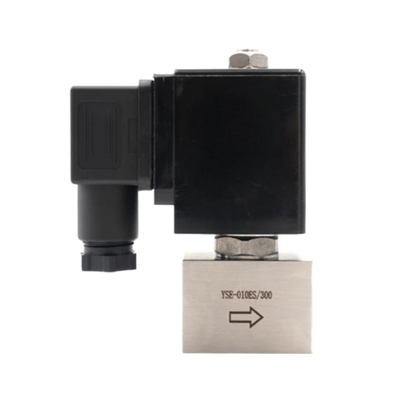

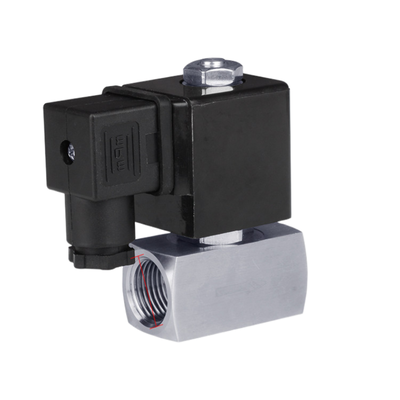

La serie SH es una válvula solenoide de alta presión normalmente cerrada de 2/2 vías diseñada para proporcionar un control de encendido/apagado confiable para diversos medios neutros, incluidos aire, agua, gas y líquidos. Es capaz de soportar presiones de hasta 300 bar (4300 PSI), lo que lo hace adecuado para aplicaciones industriales exigentes.
Esta serie versátil incluye modelos de acción directa y modelos operados por piloto de pistón para adaptarse a una amplia gama de requisitos de flujo. Las válvulas de acción directa están disponibles para tamaños de orificio que van desde DN1 a DN5 y pueden funcionar a partir de presión diferencial cero. En comparación, las válvulas operadas por piloto de pistón cubren tamaños de orificio de DN10 a DN25 y requieren una presión diferencial mínima para funcionar de manera confiable.
Construidas con un cuerpo duradero de acero inoxidable 304 y equipadas con materiales de sellado de PTFE, las válvulas de la serie SH ofrecen una resistencia a la corrosión excepcional y un rendimiento hermético, incluso en condiciones de presión extrema. Esta construcción robusta garantiza una vida útil duradera y un rendimiento confiable en sistemas críticos.
La serie SH ofrece una variedad de tamaños de puertos desde 1/4″ hasta 1″ y tamaños de orificios de 1 mm a 25 mm, lo que proporciona opciones flexibles de control de flujo. La capacidad de flujo (Cv) varía de 0,04 a 11,0, lo que satisface diversas necesidades de aplicaciones.
Fabricadas en Ningbo, China, con una capacidad de producción de 20.000 piezas por semana, las válvulas de solenoide de la serie SH son ampliamente reconocidas a nivel mundial por su alta calidad y confiabilidad en aplicaciones de sistemas de alta presión.
Características:
Capacidad de alta presión:La válvula está diseñada para soportar presiones de trabajo máximas que alcanzan hasta 300 bar (4300 PSI), lo que la hace adecuada para aplicaciones exigentes de alta presión donde la confiabilidad y la resistencia son cruciales.
Modos de operación dual:Cuenta con dos modos de operación para adaptarse a diferentes requisitos de flujo. El modo de acción directa es ideal para orificios pequeños que van desde DN1 a DN5 y funciona eficazmente desde cero presión diferencial. Para orificios más grandes, que abarcan desde DN10 hasta DN25, el modo operado por piloto de pistón garantiza un control eficiente.
Función normalmente cerrada de 2/2 vías:Equipada con un mecanismo de retorno por resorte, la válvula permanece cerrada cuando se desactiva. Este diseño a prueba de fallas garantiza el cierre durante la pérdida de energía, lo que mejora la seguridad y confiabilidad del sistema.
Cuerpo de acero inoxidable 304:Construido con acero inoxidable SS304 de primera calidad, el cuerpo de la válvula ofrece una excelente resistencia a la corrosión y mantiene la integridad estructural durante un servicio a largo plazo, incluso en condiciones ambientales adversas.
Material del sello de PTFE:Los sellos de PTFE de alto rendimiento brindan excelente estanqueidad, resistencia química superior y estabilidad térmica, lo que garantiza un rendimiento de sellado confiable en diversas aplicaciones.
Amplio rango de orificios:Los tamaños de orificio disponibles varían de 1 mm a 25 mm, con valores de Cv entre 0,04 y 11,0. Esta amplia gama permite un control de flujo preciso adaptado a diversas necesidades de aplicaciones.
Amplio rango de tamaño de puerto:La válvula se ofrece en varios tamaños de puerto, incluidos 1/4”, 3/8”, 1/2”, 3/4” y 1”, lo que brinda flexibilidad para la integración en varias configuraciones del sistema.
Múltiples opciones de voltaje:Diseñada para ser compatible con numerosos sistemas de control, la válvula admite entradas de voltaje de 12 VCC, 24 VCC, 24 VCA, 110 VCA y 220 VCA (50/60 Hz), lo que permite entornos de instalación versátiles.
Alta capacidad de producción:Con una capacidad de fabricación de 20.000 unidades por semana y hasta 100.000 unidades mensuales, el proveedor garantiza un suministro confiable y constante para cumplir con pedidos de gran volumen de manera eficiente.
Parámetros técnicos:
| Voltaje |
12 VCC, 24 VCC, 24 VCA, 110 VCA, 220 VCA |
| Función |
2 vías normalmente cerradas |
| Operación |
Acción directa |
| Tamaño del orificio |
1mm |
| Presión de trabajo |
0 a 300 barras |
| Material del cuerpo |
Acero inoxidable 304 |
| Material del sello |
PTFE |
| Tamaño del puerto |
1/4'' |
| Número de modelo |
Tamaño del orificio (mm) |
Tamaño del puerto (pulgadas) |
CV |
Rango de presión de trabajo (bar) |
| Normalmente cerrado |
Normalmente abierto |
220 VCA |
24 VCC |
| SH-010ES |
1 |
1/4", 3/8" |
0,04 |
0-300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0,08 |
0-250 |
0-120 |
0-60 |
| SH-020ES |
2 |
0,15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0,2 |
0-110 |
0-45 |
0-20 |
| SH-030ES |
3 |
0,25 |
0-80 |
0-40 |
0-15 |
| SH-040ES |
4 |
0,6 |
0-40 |
0-15 |
0-5 |
| SH-050ES |
5 |
0,9 |
0-25 |
0-8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6-50 |
| SH-15ES |
15 |
1/2" |
4.7 |
| SH-20ES |
20 |
3/4" |
7 |
| SH-25ES |
25 |
1" |
11 |
Aplicaciones:
Sistemas hidráulicos
Los sistemas hidráulicos desempeñan un papel crucial en la gestión del control hidráulico de alta presión dentro de diversas maquinarias y equipos industriales. Estos sistemas garantizan un funcionamiento eficiente al controlar con precisión el movimiento y la fuerza de los fluidos bajo presión.
Sistemas neumáticos
Los sistemas neumáticos son esenciales para el control de aire y gas a alta presión, particularmente en procesos de automatización y líneas de producción. Proporcionan energía y control confiables para una amplia gama de aplicaciones industriales.
Corte por chorro de agua
El corte por chorro de agua utiliza mecanismos de control ON/OFF para regular el flujo de agua a alta presión. Esta tecnología se aplica ampliamente en tareas de corte y limpieza, ofreciendo precisión y eficiencia sin el uso de calor.
Industria del petróleo y el gas
El sector del petróleo y el gas depende de un control sofisticado de fluidos y gases a alta presión durante las etapas de extracción, procesamiento y distribución. Una gestión eficaz aquí es vital para la seguridad y la optimización de procesos.
Procesamiento químico
En las plantas químicas, el control de los fluidos corrosivos y de alta presión es fundamental. Los sistemas especializados están diseñados para manejar estas condiciones exigentes para mantener la integridad operativa y la seguridad.
Prueba y medición
El control de alta presión es parte integral de los equipos de prueba de presión y equipos de calibración. Estas aplicaciones requieren una regulación precisa para garantizar mediciones precisas y estándares de rendimiento confiables.
Equipos industriales
Dentro de la maquinaria de fabricación y procesamiento, el control de fluidos a alta presión es fundamental para el funcionamiento de los equipos industriales. Estos controles ayudan a mantener la coherencia, la eficiencia y la seguridad en varios procesos.
Laboratorios de investigación
Los laboratorios de investigación emplean control de fluidos de precisión en configuraciones experimentales de alta presión. Este control meticuloso es necesario para realizar experimentos científicos precisos y avanzar en el desarrollo tecnológico.
Soporte y Servicios:
Nuestras válvulas solenoides neumáticas están diseñadas para ofrecer un rendimiento confiable y eficiente en diversas aplicaciones industriales. Para soporte técnico, nuestro equipo de expertos está disponible para ayudar con orientación de instalación, solución de problemas y consejos de mantenimiento para garantizar un funcionamiento óptimo.
Brindamos servicios integrales que incluyen asistencia en la selección de productos, asesoramiento sobre integración de sistemas y soluciones personalizadas adaptadas a sus requisitos específicos. Se encuentra disponible documentación detallada del producto, incluidas hojas de datos, diagramas de cableado y manuales de operación, para ayudarlo a comprender las características y capacidades de la válvula.
Además, ofrecemos sesiones de capacitación y talleres para mejorar los conocimientos y habilidades de su equipo en el manejo y mantenimiento de válvulas solenoides neumáticas. Nuestro compromiso es garantizar que sus operaciones se desarrollen sin problemas con un tiempo de inactividad mínimo a través de soporte y servicio proactivos.
Para los servicios de garantía y reparación, cumplimos con estrictos estándares de calidad para restaurar sus válvulas a su condición óptima lo antes posible. Se comunican actualizaciones periódicas y mejoras de productos para mantenerlo informado sobre los últimos avances y mejores prácticas.
Embalaje y envío:
Embalaje y envío del producto para válvula solenoide neumática
Cada válvula solenoide neumática está cuidadosamente empaquetada para garantizar la máxima protección durante el tránsito. Primero, la válvula se envuelve en plástico de burbujas antiestático para evitar daños por golpes o vibraciones. Luego se coloca dentro de una caja de cartón resistente y hecha a medida que proporciona amortiguación y estabilidad adicionales.
Para pedidos al por mayor, varias unidades se organizan de forma segura en una caja de cartón más grande con divisores para evitar el movimiento y el posible impacto entre válvulas individuales. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y cumplen con las normas de envío internacionales.
Las opciones de envío incluyen transporte aéreo exprés, transporte marítimo y servicios de mensajería estándar, según los requisitos y el destino del cliente. Cada envío está etiquetado con instrucciones de manejo, información del producto y detalles de seguimiento para garantizar una entrega segura y oportuna.
Antes del envío, todos los productos se someten a una inspección de calidad final para confirmar el correcto funcionamiento del embalaje y de la válvula. Nos esforzamos por entregar nuestras válvulas solenoides neumáticas en perfectas condiciones, listas para su instalación y uso inmediato.
