Descripción del producto:

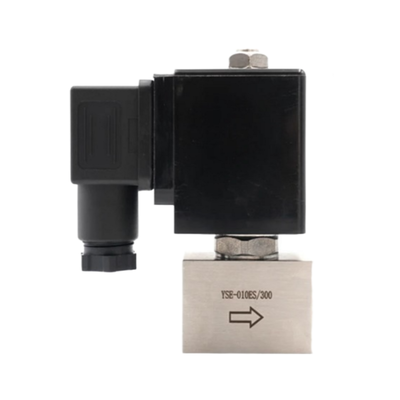

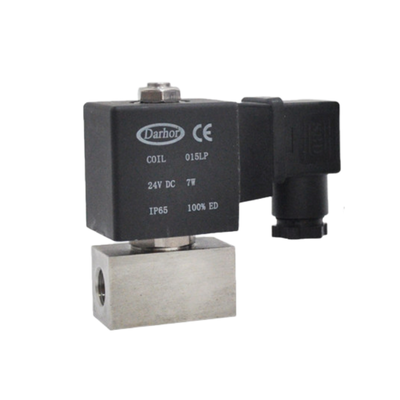

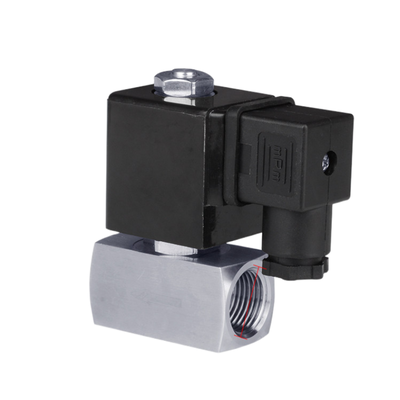

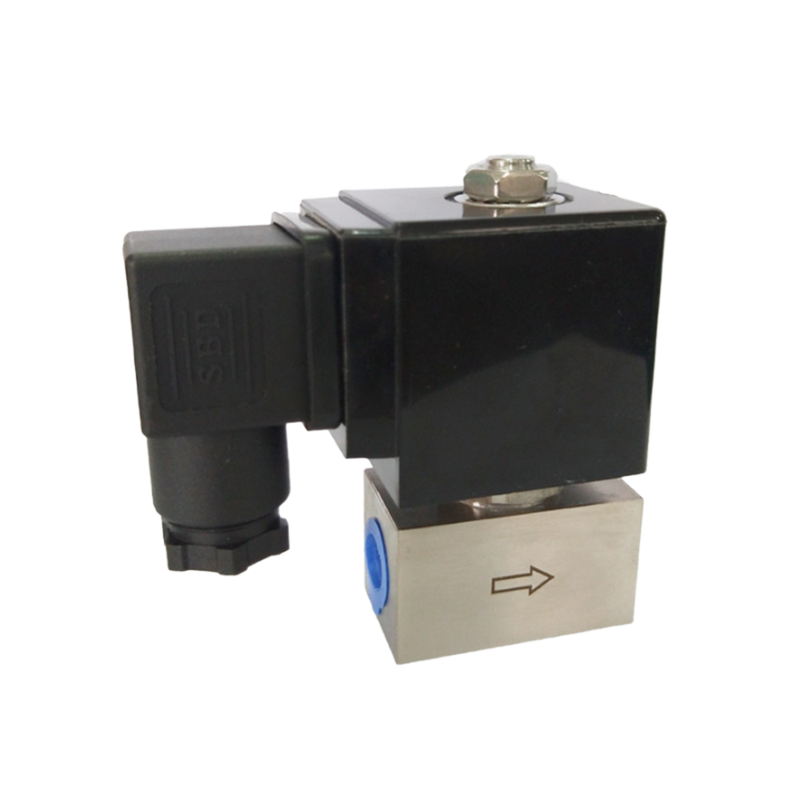

La serie SH es una válvula de solenoide de alta presión normalmente cerrada de 2/2, diseñada específicamente para un control ON / OFF confiable de varios medios neutrales como aire, agua, gas y líquidos.Puede funcionar de manera eficiente bajo presiones de hasta 300 bar (4El sistema de control de la presión de los motores de alta tensión es el más avanzado de la industria.
Esta versátil gama de productos cuenta con dos tipos de operación: acción directa para los tamaños de orificios DN1 a DN5, y piloto de pistón operado para los tamaños de orificios DN10 a DN25.Esta variedad garantiza un rendimiento óptimo en un amplio espectro de requisitos de flujoLos modelos de acción directa pueden funcionar a partir de una presión diferencial cero, mientras que las versiones con piloto de pistón requieren una presión diferencial mínima para garantizar una conmutación fiable.
Construidas con un cuerpo de acero inoxidable 304 y equipadas con sellos de PTFE, las válvulas de la serie SH proporcionan una durabilidad excepcional, una excelente resistencia a la corrosión,y rendimiento hermético incluso en condiciones de presión extremaLos tamaños de puertos disponibles van desde 1/4" hasta 1", y los tamaños de los orificios varían de 1 mm a 25 mm, lo que permite un control flexible del flujo con valores de Cv que abarcan desde 0,04 hasta 11.0.
Fabricado en Ningbo, China, con una capacidad de producción de 20.000 unidades por semana,Las válvulas solenoides de la serie SH son reconocidas en todo el mundo por su fiabilidad y alta calidad en varias aplicaciones de sistemas de alta presión.
Características:
Este producto cuenta con una impresionante capacidad de alta presión, con una presión de trabajo máxima de hasta 300 bar (4,300 PSI).Esto lo hace ideal para aplicaciones exigentes que requieren un rendimiento confiable en condiciones de presión intensa.
Dispone de dos modos de funcionamiento y admite control de acción directa para orificios más pequeños que van desde DN1 hasta DN5 con presión diferencial cero.la válvula funciona con un mecanismo piloto de pistón, garantizando una funcionalidad versátil y eficiente.
La válvula está diseñada como una unidad cerrada de 2/2 vías normalmente, incorporando un mecanismo de retorno de resorte.proporcionar una operación a prueba de fallos para mejorar la seguridad y la fiabilidad.
Construida con un cuerpo de acero inoxidable 304, la válvula ofrece una resistencia a la corrosión excepcional y una robusta integridad estructural.incluso en condiciones ambientales adversas.
Equipada con material de sellado de PTFE, la válvula garantiza un rendimiento superior a prueba de fugas.que los hace adecuados para una amplia gama de aplicaciones.
El producto está disponible en una amplia gama de tamaños de orificios, desde 1 mm hasta 25 mm. Con valores de Cv que varían de 0.04 a 11.0, permite un control preciso del flujo adaptado a diversos requisitos operativos.
Además, la válvula viene con una amplia variedad de opciones de tamaño de puerto, incluidas 1/4 ", 3/8", 1/2", 3/4" y 1 ". Esta flexibilidad permite una integración perfecta en varias configuraciones de sistema.
Para adaptarse a diferentes sistemas de control, hay varias opciones de voltaje disponibles.garantizar la compatibilidad con una amplia gama de instalaciones eléctricas.
Por último, este producto, con una gran capacidad de producción de 20.000 piezas por semana y hasta 100.000 piezas por mes, garantiza una cadena de suministro fiable capaz de satisfacer las demandas a gran escala.
Parámetros técnicos:
| Tamaño del puerto |
1/4 de pulgada |
| Tamaño del orificio |
1 mm |
| Válvula de tensión |
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I. |
| Función |
2 Camino normalmente cerrado |
| Operación |
Acción directa |
| Material del cuerpo |
Acero inoxidable 304 |
| Presión de trabajo |
De 0 a 300 bar |
| Material del sello |
PTFE |
| Número de modelo |
Tamaño del orificio (mm) |
Tamaño del puerto (pulgadas) |
Resumen de su vida |
Rango de presión de trabajo (bares) |
| Normalmente cerrado |
Normalmente abierto |
El valor de las emisiones de CO2 |
24 VDC |
| SH-010ES |
1 |
Un cuarto de pulgada, 3/8 de pulgada. |
0.04 |
0 a 300 |
0 a 150 |
0 a 150 |
| SH-015ES |
1.2 |
0.08 |
0 a 250 |
0 a 120 |
0 a 60 |
| SH-020ES |
2 |
0.15 |
0 a 180 |
0 a 70 |
0 a 35 |
| SH-025ES |
2.5 |
0.2 |
0 a 110 |
0 a 45 |
0 a 20 |
| SH-030ES |
3 |
0.25 |
0 a 80 |
0 a 40 |
0 a 15 |
| SH-040ES |
4 |
0.6 |
0 a 40 |
0 a 15 |
0 a 5. |
| SH-050ES |
5 |
0.9 |
0 a 25 |
0 a 8. |
_ |
| SH-10ES |
10 |
3/8 de pulgada |
3.5 |
6 a 160 |
6 a 120 |
6 a 50 |
| SH-15ES |
15 |
1/2" de largo |
4.7 |
| SH-20ES |
20 |
3/4 de pulgada |
7 |
| SH-25ES |
25 |
1 " |
11 |
Aplicaciones:
Sistemas hidráulicos
El control hidráulico de alta presión desempeña un papel crucial en las máquinas y equipos industriales, garantizando un funcionamiento eficiente y fiable en varios procesos de fabricación.
Sistemas neumáticos
Estos sistemas gestionan el aire y el gas de alta presión, que son esenciales para la automatización y las líneas de procesamiento, proporcionando un control preciso y mejorando la productividad.
Cortar en chorro de agua
Al utilizar el control ON / OFF del agua de alta presión, la tecnología de corte por chorro de agua se utiliza ampliamente para fines de corte y limpieza en múltiples industrias.
Industria del petróleo y el gas
En el sector del petróleo y el gas, el control de fluidos y gases de alta presión es fundamental durante las operaciones de extracción, procesamiento y distribución para mantener la seguridad y la eficiencia.
Procesamiento químico
Las plantas químicas requieren un control especializado de fluidos corrosivos y de alta presión para facilitar diversas reacciones y procesos de manera segura y efectiva.
Prueba y medición
Los sistemas de control de alta presión son parte integral de las plataformas de ensayo de presión y el equipo de calibración, lo que garantiza la precisión y exactitud en las mediciones.
Equipo industrial
Las máquinas de fabricación y procesamiento dependen de un control fiable de fluidos de alta presión para optimizar el rendimiento y mantener la estabilidad operativa.
Laboratorios de investigación
En los entornos de investigación, es necesario un control preciso del fluido de alta presión para llevar a cabo configuraciones experimentales que requieren entornos controlados y una recopilación precisa de datos.
Apoyo y servicios:
Nuestro producto de válvula de solenoide neumática está respaldado por un soporte técnico y servicios integrales para garantizar un rendimiento óptimo y la satisfacción del cliente.manuales de funcionamiento, y documentación de solución de problemas para ayudar a los usuarios en cada etapa.
Para consultas técnicas, nuestro equipo de expertos está disponible para ofrecer orientación sobre la selección de productos, integración de sistemas y procedimientos de mantenimiento.También ofrecemos sesiones de capacitación y talleres para ayudar a los clientes a comprender la funcionalidad y las aplicaciones de las válvulas de solenoides neumáticos.
Además, ofrecemos servicios de reparación y reemplazo para minimizar el tiempo de inactividad y extender la vida útil de su equipo.Apoyo de mantenimiento regular y opciones de actualización están disponibles para mantener sus sistemas neumáticos funcionando eficientemente.
Nuestro compromiso es ofrecer un soporte fiable y rápido para satisfacer las necesidades cambiantes de nuestros clientes, garantizando los más altos estándares de calidad y servicio durante todo el ciclo de vida del producto.
Embalaje y envío:
Embalaje y envío del producto para la válvula de solenoide neumático
Cada válvula magnética neumática está cuidadosamente empaquetada para garantizar que llegue en perfecto estado de funcionamiento.La válvula se envuelve primero en envoltura antiestática de burbujas para protegerla de la electricidad estática y daños físicos durante el tránsitoLuego se coloca dentro de una caja de cartón resistente con inserciones de espuma personalizadas para evitar movimientos y absorber golpes.
La caja de embalaje está claramente etiquetada con el nombre del producto, número de modelo, instrucciones de manejo y detalles de envío.las unidades múltiples están empacadas en caja mayor con relleno adicional para evitar daños.
Ofrecemos varias opciones de envío, incluyendo envío terrestre estándar, carga aérea acelerada y servicios de mensajería internacional.Todos los envíos son rastreados y asegurados para dar tranquilidad a nuestros clientes.Los plazos de entrega varían según el destino y el método de envío seleccionado.
Antes del envío, cada válvula de solenoide se somete a un control de calidad final para asegurarse de que cumple con todas las especificaciones.Nuestro proceso de embalaje y envío está diseñado para entregar su válvula de solenoide neumático de forma segura y rápida, manteniendo la integridad del producto durante todo el viaje.
