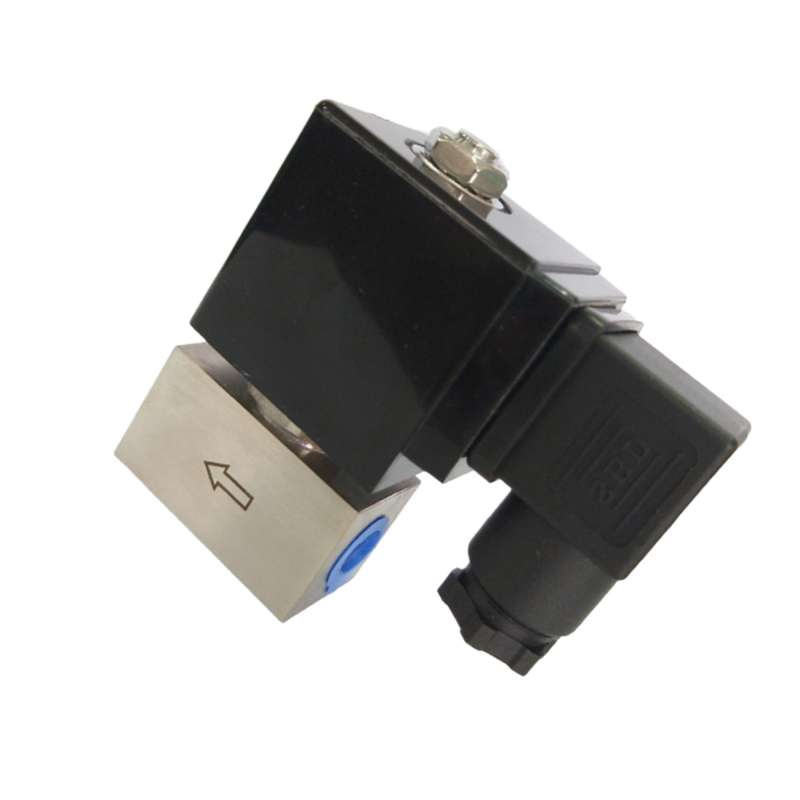

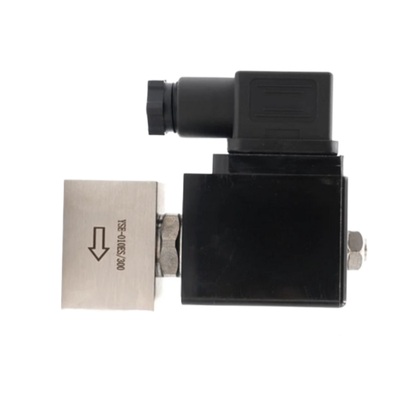

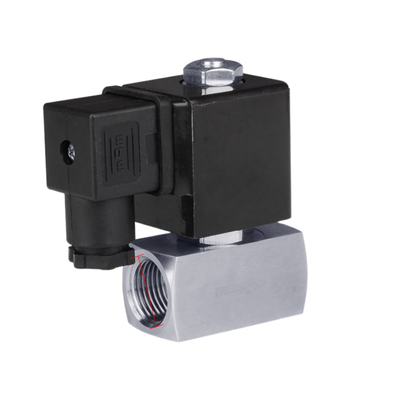

Descripción del Producto:
La serie SH es una válvula solenoide de alta presión normalmente cerrada de 2/2 vías diseñada para proporcionar un control de encendido/apagado confiable para una variedad de medios, incluidos aire, agua, gas y otros líquidos neutros. Es capaz de soportar presiones de hasta 300 bar (4300 PSI), lo que lo hace adecuado para aplicaciones industriales exigentes.
Esta versátil serie de válvulas ofrece dos modos de funcionamiento según el tamaño del orificio. Para tamaños de orificio que van desde DN1 a DN5, se utiliza la operación de acción directa, que funciona eficazmente incluso con presión diferencial cero. Para tamaños de orificio más grandes, desde DN10 a DN25, la válvula emplea una operación operada por piloto de pistón, que requiere una presión diferencial mínima para garantizar un rendimiento de conmutación confiable.
Construidas con un cuerpo robusto de acero inoxidable 304 y equipadas con material de sellado de PTFE, las válvulas de la serie SH están diseñadas para ofrecer una durabilidad y resistencia a la corrosión excepcionales. Estas características garantizan un rendimiento hermético incluso en condiciones de presión extrema, lo que hace que la válvula sea muy confiable en entornos críticos.
La serie SH está disponible en tamaños de puerto de 1/4″ a 1″ y ofrece diámetros de orificio de 1 mm a 25 mm, lo que proporciona opciones flexibles de control de flujo con valores de Cv que oscilan entre 0,04 y 11,0. Fabricado en Ningbo, China, la capacidad de producción alcanza hasta 20.000 unidades por semana, lo que subraya su amplia aceptación y confiabilidad en sistemas de alta presión en todo el mundo.
Características:
Capacidad de alta presión:Esta válvula está diseñada para manejar aplicaciones exigentes de alta presión, con una presión de trabajo máxima que alcanza los 300 bar (4300 PSI). Garantiza un rendimiento robusto en condiciones de funcionamiento intensas.
Modos de operación dual:Diseñada para brindar versatilidad, la válvula presenta modos de operación dual. Funciona como una válvula de acción directa para orificios pequeños (DN1–DN5) a partir de una presión diferencial cero, mientras que los orificios más grandes (DN10–DN25) utilizan un mecanismo operado por un piloto de pistón para un control eficiente.
Función normalmente cerrada de 2/2 vías:Equipada con un mecanismo de retorno por resorte, la válvula permanece cerrada cuando se desactiva. Este diseño a prueba de fallas garantiza la seguridad al evitar el flujo involuntario durante una pérdida de energía o una falla del sistema.
Cuerpo de acero inoxidable 304:Fabricado con acero inoxidable SS304 de primera calidad, el cuerpo de la válvula ofrece una excelente resistencia a la corrosión y una integridad estructural confiable. Esto lo hace adecuado para un uso prolongado incluso en entornos hostiles y corrosivos.
Material del sello de PTFE:Con sellos de PTFE de alto rendimiento, la válvula proporciona excelente estanqueidad, resistencia química y estabilidad térmica, lo que garantiza un funcionamiento confiable en una amplia gama de sustancias y temperaturas.
Amplio rango de orificios:El producto está disponible con tamaños de orificio que van desde 1 mm hasta 25 mm, acompañados de valores de Cv de 0,04 a 11,0. Esta diversidad permite un control de flujo preciso adaptado a las diversas necesidades de la aplicación.
Amplio rango de tamaño de puerto:Los tamaños de puerto incluyen opciones como 1/4″, 3/8″, 1/2″, 3/4″ y 1″, lo que proporciona una integración flexible con diferentes sistemas y configuraciones de tuberías.
Múltiples opciones de voltaje:Para adaptarse a diferentes sistemas de control, la válvula admite múltiples entradas de voltaje, incluidas 12 VCC, 24 VCC, 24 VCA, 110 VCA y 220 VCA (50/60 Hz), lo que garantiza la compatibilidad en una amplia gama de configuraciones.
Alta capacidad de producción:El proceso de fabricación cuenta con una alta capacidad de producción, con capacidad para producir 20.000 piezas semanales y hasta 100.000 piezas mensuales, lo que garantiza un suministro fiable incluso para pedidos a gran escala.
Parámetros técnicos:
| Función |
2 vías normalmente cerradas |
| Tamaño del orificio |
1mm |
| Material del sello |
PTFE |
| Operación |
Acción directa |
| Material del cuerpo |
Acero inoxidable 304 |
| Tamaño del puerto |
1/4'' |
| Presión de trabajo |
0 a 300 barras |
| Voltaje |
12 VCC, 24 VCC, 24 VCA, 110 VCA, 220 VCA |
| Número de modelo |
Tamaño del orificio (mm) |
Tamaño del puerto (pulgadas) |
CV |
Rango de presión de trabajo (bar) |
| Normalmente cerrado |
Normalmente abierto |
220 VCA |
24 VCC |
| SH-010ES |
1 |
1/4", 3/8" |
0,04 |
0-300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0,08 |
0-250 |
0-120 |
0-60 |
| SH-020ES |
2 |
0,15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0,2 |
0-110 |
0-45 |
0-20 |
| SH-030ES |
3 |
0,25 |
0-80 |
0-40 |
0-15 |
| SH-040ES |
4 |
0,6 |
0-40 |
0-15 |
0-5 |
| SH-050ES |
5 |
0,9 |
0-25 |
0-8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6-50 |
| SH-15ES |
15 |
1/2" |
4.7 |
| SH-20ES |
20 |
3/4" |
7 |
| SH-25ES |
25 |
1" |
11 |
Aplicaciones:
Sistemas hidráulicos
Estos sistemas están diseñados para el control hidráulico de alta presión que se utilizan ampliamente en maquinaria industrial y diversos tipos de equipos. Garantizan un funcionamiento eficiente y fiable en condiciones exigentes.
Sistemas neumáticos
Los sistemas neumáticos implican la gestión de aire y gases a alta presión y desempeñan un papel crucial en las líneas de automatización y procesamiento en muchas industrias. Proporcionan un control rápido y receptivo para diversos procesos mecánicos.
Corte por chorro de agua
Esta aplicación se centra en el control ON/OFF de chorros de agua a alta presión, que se utilizan para tareas de corte y limpieza. El control de precisión permite operaciones efectivas y limpias en diferentes materiales y superficies.
Industria del petróleo y el gas
En el sector del petróleo y el gas, controlar los fluidos y gases a alta presión es esencial durante las etapas de extracción, procesamiento y distribución. Los sistemas están diseñados para soportar condiciones extremas manteniendo la seguridad y la eficiencia.
Procesamiento químico
Las plantas químicas requieren equipos especializados para el manejo de fluidos corrosivos y de alta presión. Estos sistemas de control están diseñados para resistir entornos hostiles y garantizar un manejo preciso de los productos químicos.
Prueba y medición
Los equipos de prueba de presión y los instrumentos de calibración dependen de un control preciso de alta presión para verificar y mantener el rendimiento de diversos dispositivos y sistemas.
Equipos industriales
El control de fluidos a alta presión es fundamental en la fabricación y procesamiento de maquinaria, ya que permite un funcionamiento fluido y consistente en diversas aplicaciones industriales.
Laboratorios de investigación
Los laboratorios de investigación a menudo requieren un control exacto de los fluidos dentro de instalaciones experimentales de alta presión para realizar estudios científicos precisos y controlados.
Soporte y Servicios:
Nuestro producto de válvula solenoide neumática cuenta con el respaldo de un equipo de soporte técnico dedicado y comprometido a garantizar un rendimiento óptimo y la satisfacción del cliente. Ofrecemos servicios integrales que incluyen guía de instalación, asistencia para la resolución de problemas, consejos de mantenimiento de rutina y soporte de personalización para cumplir con los requisitos de aplicaciones específicas.
El soporte técnico está disponible para ayudar a diagnosticar y resolver cualquier problema operativo, brindando explicaciones detalladas e instrucciones paso a paso. Nuestros expertos pueden ayudar con la integración del sistema, la configuración de control y las consultas de compatibilidad para maximizar la eficiencia y confiabilidad de la válvula en su sistema neumático.
Además de la asistencia técnica directa, proporcionamos documentación extensa, como manuales de usuario, hojas de datos y notas de aplicación que cubren especificaciones de productos, diagramas de cableado y precauciones de seguridad. Esta información ayuda a los usuarios a comprender mejor las características del producto y facilita su manejo y uso adecuados.
También ofrecemos sesiones de capacitación y talleres dirigidos a educar a los usuarios y personal de mantenimiento sobre las mejores prácticas para la instalación, operación y mantenimiento preventivo de la Válvula Solenoide Neumática. Estos servicios ayudan a extender la vida útil del producto y reducir el tiempo de inactividad.
Para obtener soporte continuo, recomendamos realizar controles de mantenimiento periódicos y reemplazar oportunamente las piezas de desgaste para garantizar un rendimiento constante de la válvula. Nuestro equipo de servicio puede brindarle orientación sobre los programas de mantenimiento y suministrarle componentes de reemplazo originales.
Elija nuestra válvula solenoide neumática con confianza, sabiendo que hay disponible soporte técnico profesional y servicios integrales para ayudarlo en cada paso del camino.
Embalaje y envío:
Embalaje del producto:
La válvula solenoide neumática está cuidadosamente empaquetada para garantizar la máxima protección durante el transporte. Cada válvula se coloca en una bolsa antiestática y está acolchada con inserciones de espuma para evitar daños por golpes y vibraciones. Luego, el producto se encierra en una resistente caja de cartón corrugado con etiquetas claras para una fácil identificación. Los materiales de embalaje se eligen para que sean respetuosos con el medio ambiente y reciclables siempre que sea posible.
Envío:
Ofrecemos opciones de envío confiables para entregar la válvula solenoide neumática de manera rápida y segura en su ubicación. Todos los paquetes están sellados de forma segura y se manipulan con cuidado durante todo el proceso logístico. Los métodos de envío incluyen envío terrestre estándar, transporte aéreo acelerado y envío internacional según los requisitos del cliente. La información de seguimiento se proporciona en el momento del envío para mantenerlo actualizado sobre el estado de su pedido.
