Descripción del Producto:

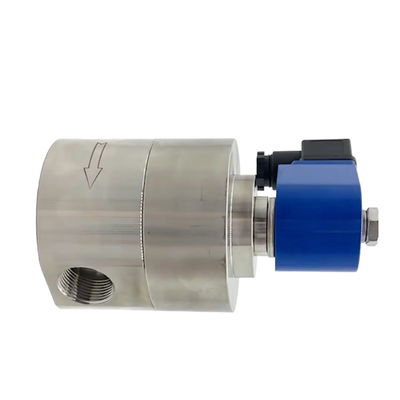

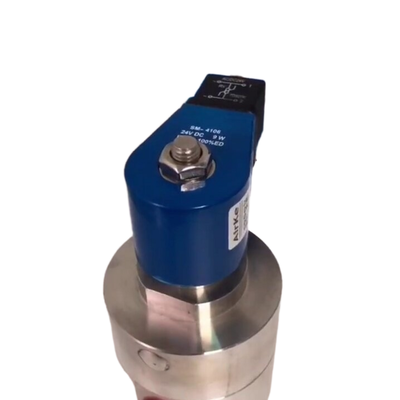

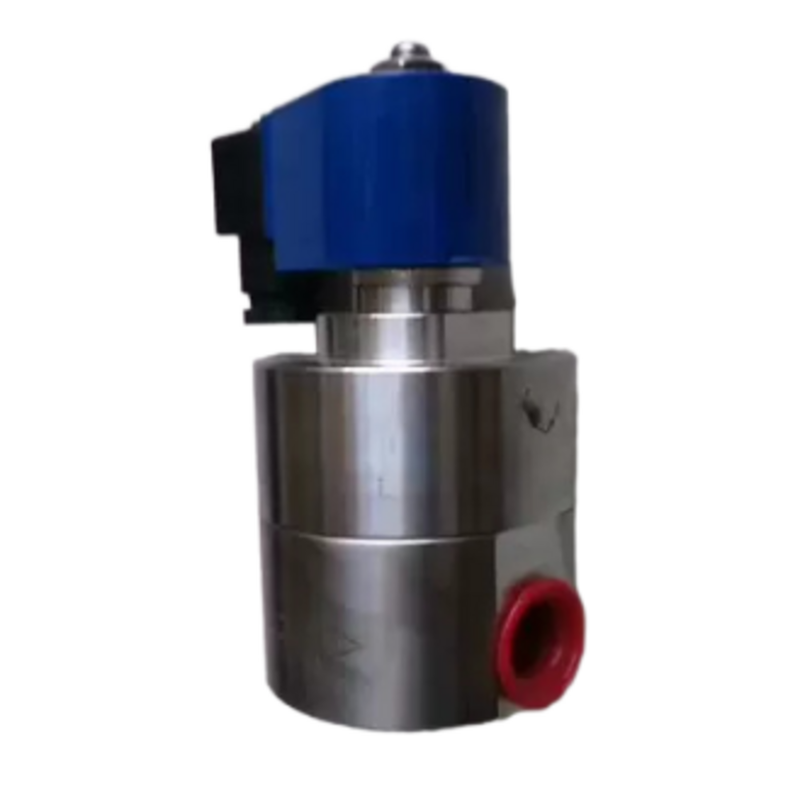

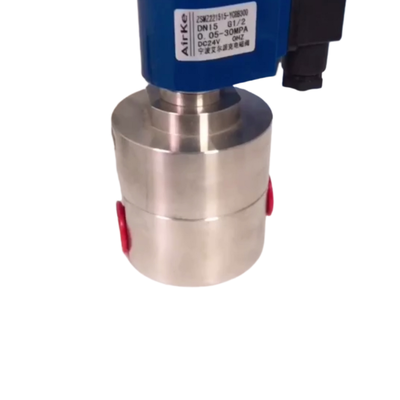

La serie H3S es una válvula solenoide operada por piloto de pistón normalmente cerrado de 2/2 vías, diseñada específicamente para aplicaciones de control de fluidos a alta presión que alcanzan hasta 360 bar (5200 PSI). Esta válvula está diseñada para proporcionar un control de encendido/apagado confiable para diversos medios, incluidos agua, aire, gas, aceite y otros fluidos neutros, lo que garantiza un rendimiento excepcional incluso en entornos desafiantes de alta presión.
Con un mecanismo operado por piloto de pistón, la serie H3S requiere una presión diferencial mínima de 1 bar para funcionar de manera efectiva. Esta característica lo convierte en una opción ideal para sistemas de tuberías de diámetro mediano a grande que exigen altas capacidades de flujo. La construcción robusta incluye un cuerpo de acero inoxidable combinado con materiales de sellado avanzados como PTFE y PEEK, que contribuyen a la excepcional durabilidad, resistencia a la corrosión y funcionamiento hermético de la válvula en condiciones de presión severas.
Disponible en tamaños de puerto desde 1/4″ hasta 1″ y con diámetros de orificio que oscilan entre 10 mm y 25 mm, la serie H3S ofrece capacidades de flujo superiores, con valores de Cv de hasta 10,0. Producida en Ningbo, China, esta válvula es reconocida mundialmente por su calidad y confiabilidad en la gestión de sistemas de alta presión en diversas industrias.
Características:
Capacidad de alta presión
Este producto está diseñado para soportar aplicaciones exigentes de alta presión con una presión máxima de trabajo que alcanza los 360 bar (5200 PSI). Para tamaños más grandes con funcionamiento con CA, la presión máxima es de 300 bar, lo que garantiza un rendimiento sólido en entornos intensos.
Diseño operado por piloto de pistón
Al utilizar un diseño piloto de pistón asistido por presión, la válvula garantiza una conmutación confiable con un requisito mínimo de presión diferencial de solo 1 bar. Esta característica garantiza un funcionamiento constante y eficiente en condiciones de presión variables.
Función normalmente cerrada de 2/2 vías
Equipada con un mecanismo de retorno por resorte, la válvula permanece cerrada cuando se desactiva. Este diseño a prueba de fallos proporciona mayor seguridad al evitar el flujo involuntario en caso de pérdida de energía.
Cuerpo de acero inoxidable
Construido con acero inoxidable de primera calidad, el cuerpo de la válvula ofrece una resistencia excepcional a la corrosión y mantiene la integridad estructural. Esto lo hace ideal para uso a largo plazo en entornos hostiles y desafiantes.
Materiales de sellado avanzados
El uso de materiales de sellado avanzados, como PTFE y PEEK, garantiza un rendimiento hermético superior. Estos sellos proporcionan una excelente resistencia química y mantienen la durabilidad bajo presiones y condiciones de temperatura extremas.
Alta capacidad de flujo
Con orificios de gran tamaño que van desde 10 mm a 25 mm, la válvula logra coeficientes de flujo (Cv) excepcionales entre 1,8 y 10,0. Esta alta capacidad de flujo permite un rendimiento máximo en aplicaciones exigentes.
Amplio rango de tamaño de puerto
La válvula está disponible con tamaños de puerto desde 1/4 ″ hasta 1 ″, lo que brinda opciones flexibles para una integración perfecta en varias configuraciones del sistema.
Opciones de amplio voltaje
Compatible con múltiples entradas de voltaje, incluidas 12 VCC, 24 VCC, 24 VCA, 110 VCA y 220 VCA (50/60 Hz), esta válvula puede satisfacer fácilmente los requisitos de diversos sistemas de control.
Alta capacidad de producción
Con una capacidad de producción anual de 500.000 unidades y una producción mensual de 10.000 piezas, este producto garantiza un suministro confiable y cumple de manera eficiente con pedidos a gran escala sin demoras.
Parámetros técnicos:
| Operación |
Operado por piloto de pistón |
| Medio de trabajo |
Agua, aire, gas, aceite, líquido, etc. |
| Tamaño del puerto |
1/4'', 3/8'', 1/2'', 3/4'', 1'' |
| Función |
2 vías normalmente cerradas |
| Material del sello |
PTFE, OJEADA |
| Presión de trabajo |
barra 360 |
| Tamaño del orificio |
10 mm, 15 mm, 20 mm, 25 mm |
| Material del cuerpo |
Acero inoxidable |
| Número de modelo |
Puerto (pulgadas) |
Orificio (mm) |
CV |
Presión mínima |
Presión máxima |
Cuerpo |
Sello |
Función |
| |
|
|
|
|
C.A. |
corriente continua |
|
|
|
| H3S10B02 |
1/4" |
10 |
1.8 |
1 |
360 |
300 |
Acero inoxidable |
PTFE
OJEADA |
NC de 2 vías |
| H3S10B03 |
3/8" |
10 |
2.1 |
360 |
300 |
| H3S15B03 |
3/8" |
15 |
3.5 |
360 |
300 |
| H3S10B04 |
1/2" |
10 |
2.1 |
360 |
300 |
| H3S15B04 |
1/2" |
15 |
3.5 |
360 |
300 |
| H3S20B06 |
3/4" |
20 |
6.5 |
300 |
240 |
| H3S25B25 |
1" |
25 |
10 |
300 |
240 |
Aplicaciones:
Sistemas hidráulicos
El control hidráulico de alta presión juega un papel vital en maquinaria y equipos industriales. Garantiza un funcionamiento eficiente y fiable en diversos procesos mecánicos, proporcionando la fuerza y precisión necesarias para tareas pesadas.
Sistemas neumáticos
En las líneas de automatización y procesamiento, la gestión del aire y los gases a alta presión es crucial. Los sistemas neumáticos manejan este requisito, facilitando un funcionamiento y control fluidos en diversas aplicaciones industriales.
Corte por chorro de agua
La regulación ON/OFF del agua a alta presión es fundamental para los procesos de corte y limpieza. La tecnología de corte por chorro de agua se basa en este control preciso para lograr resultados precisos y eficientes en diversos materiales.
Industria del petróleo y el gas
Las actividades de extracción, procesamiento y distribución en el sector del petróleo y el gas dependen en gran medida del control de fluidos y gases a alta presión. El manejo robusto y seguro garantiza la estabilidad operativa y el cumplimiento medioambiental.
Procesamiento químico
Las plantas químicas requieren un control especializado de los fluidos corrosivos y de alta presión para mantener la seguridad y la integridad del proceso. Se implementan sistemas de control avanzados para manejar estas condiciones desafiantes de manera efectiva.
Prueba y medición
Los equipos de prueba de presión y los equipos de calibración utilizan control de alta presión para garantizar una medición y verificación precisas de los instrumentos. Esto es fundamental para mantener los estándares de calidad en todas las industrias.
Equipos industriales
La maquinaria de fabricación y procesamiento a menudo implica la regulación de fluidos a alta presión. Los mecanismos de control eficaces mejoran el rendimiento y prolongan la vida útil de los equipos industriales.
Laboratorios de investigación
En configuraciones experimentales, es necesario un control preciso del fluido a altas presiones para obtener resultados de investigación precisos. Los laboratorios dependen de sistemas avanzados para gestionar estas condiciones con la máxima precisión.
Personalización:
Presentamos la válvula solenoide neumática DKE H3S, una válvula solenoide de diafragma piloto de alta calidad diseñada para aplicaciones versátiles. Fabricada en China y con certificación CE, esta válvula solenoide normalmente cerrada garantiza un rendimiento confiable en el control del flujo de agua, aire, gas, aceite y otros líquidos.
Con una variedad de tamaños de puertos que incluyen 1/4'', 3/8'', 1/2'', 3/4'' y 1'', y tamaños de orificios de 10 mm, 15 mm, 20 mm y 25 mm, el modelo H3S se puede personalizar para cumplir con sus requisitos específicos. La válvula presenta una función normalmente cerrada de 2 vías, lo que la hace ideal para aplicaciones donde la válvula necesita permanecer cerrada cuando no está energizada.
Los materiales de sellado disponibles para personalización incluyen PTFE y PEEK, que brindan excelente durabilidad y compatibilidad con diversos medios de trabajo. Ofrecemos condiciones de pago flexibles que incluyen T/T, Western Union y PayPal, con una cantidad mínima de pedido de solo 1 pieza.
El embalaje se realiza de forma segura en cajas de cartón para garantizar una entrega segura, con una capacidad de suministro de 5000 piezas por mes. El tiempo de entrega varía de 1 a 7 días hábiles después del pago, lo que permite el rápido cumplimiento de sus pedidos. El precio es negociable para adaptarse a las necesidades de su negocio.
Elija la válvula solenoide de diafragma piloto DKE H3S para sus necesidades de automatización industrial y experimente la calidad y confiabilidad de una válvula solenoide normalmente cerrada de primera calidad respaldada por excelentes servicios de personalización.
Soporte y Servicios:
Nuestro producto de válvula solenoide neumática está respaldado por servicios y soporte técnico integral para garantizar un rendimiento óptimo y la satisfacción del cliente. Proporcionamos guías de instalación detalladas, manuales de operación e instrucciones de mantenimiento para ayudarlo a aprovechar al máximo su sistema de válvulas.
Para solucionar problemas, nuestro equipo técnico experto está disponible para ayudar a diagnosticar problemas, brindar soluciones y recomendar mejores prácticas para la integración y el uso del sistema. También ofrecemos sesiones de capacitación personalizadas adaptadas a las necesidades específicas de su aplicación.
Además, brindamos servicios de reparación y reemplazo para mantener la longevidad y confiabilidad de sus válvulas solenoides neumáticas. Nuestro equipo de control de calidad garantiza que cada producto cumpla con estándares estrictos antes de la entrega.
Para satisfacer sus necesidades actuales, actualizamos periódicamente la documentación de nuestros productos y ofrecemos herramientas de software para el monitoreo y control del sistema. Estamos comprometidos a brindar soporte rápido y efectivo para maximizar su eficiencia operativa.
