Descripción del Producto:

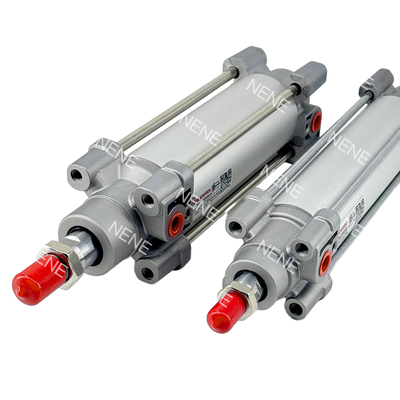

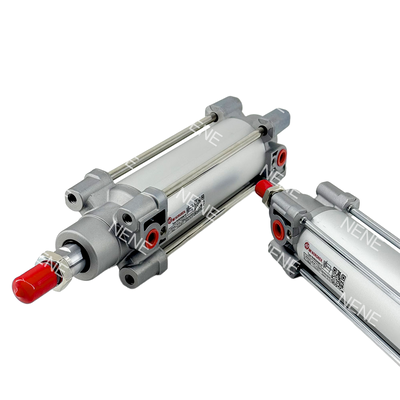

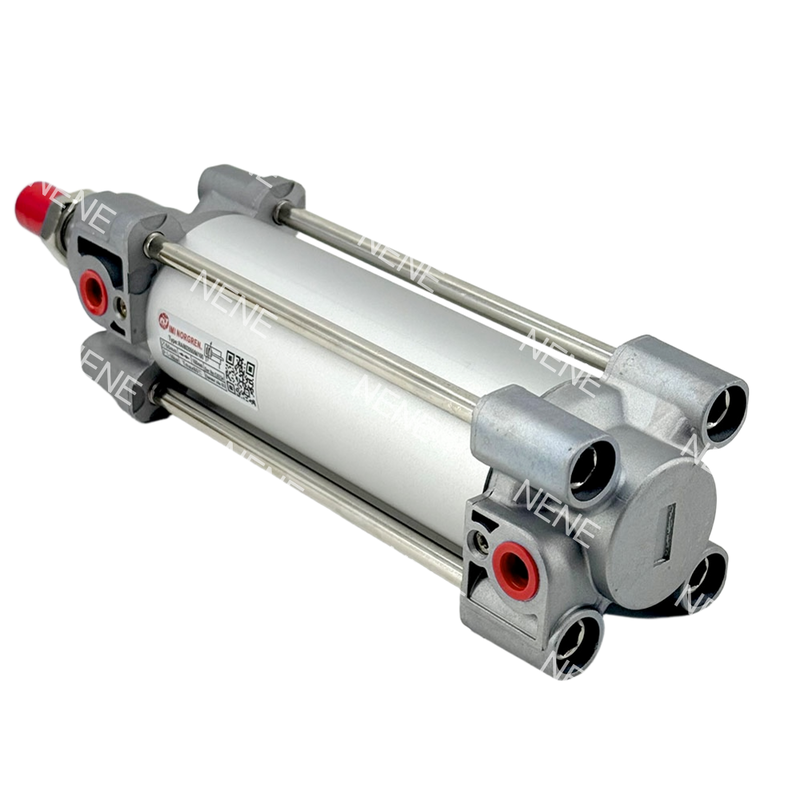

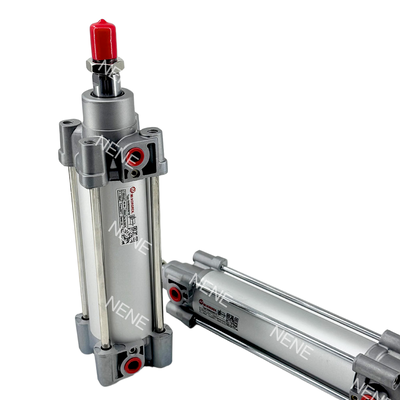

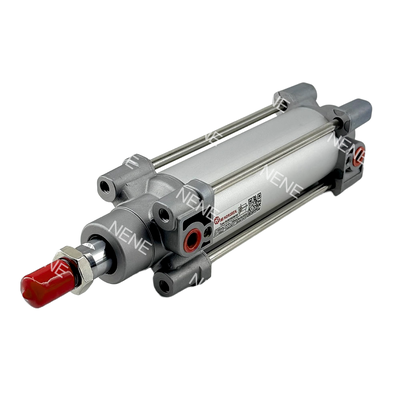

La serie RA/802100/M es un cilindro neumático de doble acción de alto rendimiento que cumple con la norma ISO 15552, parte de la conocida gama de productos ISOLine™. Cuenta con un diámetro interior de 100 mm y se ofrece con una amplia gama de longitudes de carrera, que van desde 25 mm hasta 1000 mm. Este diseño versátil garantiza un movimiento lineal consistente y eficiente, lo que lo hace adecuado para numerosas aplicaciones de automatización industrial.
Un elemento central de la funcionalidad de este cilindro es el innovador Sistema de Amortiguación Adaptable (ACS). Este sistema inteligente modula automáticamente el rendimiento de la amortiguación para adaptarse a las diferentes condiciones de carga, eliminando la necesidad de ajustes manuales de los tornillos de la amortiguación o de experiencia especializada. Como resultado, el funcionamiento es más suave y seguro, las demandas de mantenimiento se reducen y la vida útil general del cilindro se prolonga significativamente.
Construida con un cilindro redondo resistente y reforzada con tirantes externos, la serie RA/802100/M está diseñada para una mayor durabilidad, haciéndola capaz de soportar condiciones ambientales más agresivas. El cilindro está equipado de serie con un pistón magnético, que facilita la detección de posición sencilla cuando se utiliza con interruptores de láminas o de estado sólido compatibles. El cumplimiento de las normas ISO 15552, VDMA 24562 y NFE 49-003-1 garantiza la intercambiabilidad y el cumplimiento de las normas de calidad globales.
Este cilindro, que funciona a una presión máxima de 16 bar y admite temperaturas de -10 °C a +80 °C, está diseñado para funcionar de manera confiable en condiciones industriales exigentes. Con su diámetro de 100 mm, proporciona una salida de fuerza sustancial, entregando un empuje teórico de 4710 N a 6 bar. Esto hace que la serie RA/802100/M sea especialmente adecuada para tareas industriales pesadas donde son esenciales una gran fuerza y una vida útil prolongada.
Características:
Sistema de amortiguación adaptativa (ACS)
El sistema de amortiguación adaptativa (ACS) ajusta automáticamente la amortiguación en función de las diferentes cargas. Esta característica elimina la necesidad de ajustes manuales y garantiza un funcionamiento suave y seguro. Además, reduce significativamente el ruido y las vibraciones durante su uso.
Cumplimiento de la norma ISO 15552
Este producto cumple con la norma ISO 15552, así como con las normas VDMA 24562 y NFE 49-003-1. Dicha conformidad garantiza la intercambiabilidad global y facilita una integración perfecta en los sistemas existentes en todo el mundo.
Construcción robusta
Con un diseño de cilindro redondo con tirantes externos, la construcción ofrece una durabilidad excepcional. Está diseñado específicamente para resistir entornos industriales agresivos, lo que garantiza un rendimiento duradero.
Pistón magnético
Equipado con un pistón magnético estándar, este producto permite una detección de posición sencilla mediante interruptores de láminas o de estado sólido, como la serie M/50. Esto mejora las capacidades de seguimiento y control.
Amplio rango de presión de funcionamiento
El dispositivo funciona eficientemente dentro de un rango de presión de 1 a 16 bar. Esta amplia gama lo hace adecuado para diversas aplicaciones, que van desde tareas ligeras hasta tareas pesadas.
Selección de trazos versátil
Disponible en una amplia variedad de longitudes de carrera, tanto estándar como personalizadas, hasta 1000 mm. Esta versatilidad permite a los usuarios seleccionar la configuración más adecuada para sus necesidades específicas.
Bajo mantenimiento
El uso de juntas PUR garantiza un funcionamiento con baja fricción y una vida útil prolongada. El sistema es compatible con aire lubricado y no lubricado, lo que reduce los requisitos de mantenimiento y los costos operativos.
Prueba de golpes y vibraciones
Probado rigurosamente según las normas EN 61373, Categoría 1, Clase A + B, este producto es adecuado para aplicaciones ferroviarias y de transporte exigentes donde la resistencia a golpes y vibraciones es crucial.
Salida de fuerza alta
A una presión de funcionamiento de 6 bar, el empuje teórico alcanza 4710 N en carrera de salida y 4416 N en carrera. Esta alta potencia de salida ofrece una potencia excepcional, lo que la hace ideal para tareas industriales desafiantes.
Múltiples variantes disponibles
El producto admite varias opciones, incluidos diferentes materiales de vástago de pistón, limpiadores especializados, sellos de baja fricción y vástagos de pistón extendidos. Esta variedad permite la personalización para satisfacer diversos requisitos de aplicaciones.
Parámetros técnicos:
| Serie |
RA/802000 |
| Estándar |
ISO 15552 |
| Operación |
Doble efecto |
| Tamaño del puerto |
G1/2 |
| Marca |
IMI Norgren |
| Tipo |
Cilindro estándar (barril redondo) |
Aplicaciones:
La automatización industrial desempeña un papel crucial en la mejora de la eficiencia en diversos procesos de fabricación. Abarca la automatización general de fábrica, la operación de líneas de montaje y la gestión de equipos de manipulación de materiales para optimizar los flujos de trabajo de producción.
En el campo de la maquinaria de embalaje, la automatización respalda tareas como la clasificación de productos, el empuje, el posicionamiento preciso y las operaciones de transporte. Estos procesos automatizados ayudan a mejorar la precisión y la velocidad en las líneas de envasado.
La industria automotriz se beneficia significativamente de la automatización a través del ensamblaje de componentes, accesorios de soldadura, automatización de líneas de producción y equipos de prueba. Estas tecnologías garantizan una fabricación de alta calidad y un rendimiento constante de las piezas de automóviles.
Las aplicaciones ferroviarias exigen estándares rigurosos y los equipos utilizados en este sector se prueban contra golpes y vibraciones según EN 61373 Categoría 1, Clase A y B. Esta certificación garantiza confiabilidad y seguridad para los componentes de vehículos ferroviarios en condiciones difíciles.
En la industria de alimentos y bebidas, los sistemas de automatización están diseñados para funcionar de manera eficiente con aire comprimido que puede filtrarse, lubricarse o no lubricarse. Esta flexibilidad garantiza el cumplimiento de las normas de higiene manteniendo la eficacia operativa.
La ingeniería mecánica implica el desarrollo de la construcción de maquinaria, maquinaria para fines especiales y sistemas generales de actuación lineal. La automatización mejora la precisión y la funcionalidad en estas aplicaciones, contribuyendo a soluciones mecánicas innovadoras.
Los procesos de manipulación de materiales, como levantar, empujar, detener y transferir, son aspectos críticos de los sistemas logísticos. Las soluciones automatizadas en esta área optimizan el flujo de mercancías y reducen los requisitos de mano de obra.
En la fabricación de productos electrónicos, la automatización facilita el posicionamiento preciso y el manejo cuidadoso de los componentes, especialmente en entornos limpios. Esta automatización controlada garantiza un montaje de alta calidad y minimiza los riesgos de contaminación.
Soporte y Servicios:
Nuestro producto de cilindro neumático de pistón está diseñado para ofrecer un rendimiento confiable y eficiente en diversas aplicaciones industriales. Para obtener asistencia técnica, asegúrese de tener a mano el número de modelo del producto y las especificaciones cuando solicite asistencia. Nuestro equipo de soporte puede ayudar con orientación de instalación, solución de problemas, consejos de mantenimiento e información sobre piezas de repuesto.
Recomendamos una inspección y mantenimiento periódicos del cilindro neumático para garantizar un funcionamiento y una longevidad óptimos. Esto incluye verificar si hay fugas de aire, lubricar las piezas móviles según lo especificado y confirmar que el montaje y la alineación sean correctos.
Para el servicio, ofrecemos servicios de reparación y reemplazo para minimizar el tiempo de inactividad. Nuestros técnicos están capacitados para manejar todos los aspectos del servicio de cilindros neumáticos, incluido el reemplazo de sellos, la reparación del vástago del pistón y la restauración del diámetro interior del cilindro.
Además, proporcionamos manuales de productos detallados y documentación técnica para respaldar el uso del cilindro neumático de pistón. Estos recursos incluyen instrucciones de instalación, pautas de seguridad y tablas de solución de problemas.
Para obtener soporte extendido, considere nuestros contratos de mantenimiento y opciones de servicio in situ para mantener sus sistemas neumáticos funcionando sin problemas y de manera eficiente.
Embalaje y envío:
Cada cilindro neumático de pistón se empaqueta cuidadosamente para garantizar la máxima protección durante el transporte. Primero se envuelve el cilindro en una funda protectora de espuma para evitar rayones y daños. Luego se coloca dentro de una caja de cartón resistente y hecha a medida. Se utilizan materiales de amortiguación adicionales, como plástico de burbujas o maní de embalaje, para llenar los espacios vacíos, minimizando el movimiento dentro de la caja.
Para pedidos al por mayor, se empaquetan de forma segura varios cilindros en cajas en una caja de envío más grande, con divisores para evitar el contacto entre unidades individuales. Todos los paquetes están claramente etiquetados con detalles del producto, instrucciones de manejo e información de envío para garantizar una entrega segura y eficiente.
Las opciones de envío incluyen servicios terrestres estándar, urgentes y de carga, según el tamaño y el destino del pedido. Cada envío es rastreado y asegurado para garantizar la llegada oportuna y la satisfacción del cliente.
