Descripción del Producto:
2.1 Estructura y funcionamiento de la válvula
La válvula es del tipo 2/2 normalmente cerrada y cuenta con un piloto integrado y un diseño de diafragma sin resorte. Está configurada como una válvula de pulso de ángulo recto, diseñada específicamente para aplicaciones de limpieza de colectores de polvo.
La válvula ofrece tiempos de respuesta ultrarrápidos y proporciona un flujo de aire pulsado de alta presión, lo que mejora la eficiencia de los procesos de limpieza de bolsas. La instalación es versátil, ya que la válvula se puede montar en cualquier ángulo. Viene con puertos roscados estándar, con accesorios de abrazadera opcionales disponibles para opciones de conexión flexibles.
2.2 Presión de funcionamiento y medio
La válvula funciona eficazmente dentro de un rango de presión diferencial de 0,35 a 8,5 bar, con una presión de rotura máxima nominal de 10 bar. Es adecuado para su uso con aire comprimido limpio o gases inertes. Para garantizar un rendimiento y una longevidad óptimos, se requiere una filtración de fuente de aire con una precisión de 40 micrómetros o más.
2.3 Rango de temperatura
La válvula está diseñada para funcionar dentro de un rango de temperatura ambiente de -20 ℃ a +85 ℃. La temperatura media del aire puede variar desde -40 ℃ hasta +85 ℃, con una clasificación opcional de hasta 120 ℃ cuando está equipado con un diafragma de caucho fluorado FKM. Además, está disponible una versión personalizada de baja temperatura para aplicaciones que requieren un funcionamiento a tan solo -40 ℃.
2.4 Materiales de construcción
Construido con una aleación de aluminio fundido a presión, el cuerpo de la válvula es liviano y resistente a la oxidación. El material del diafragma estándar es TPE (elastómero termoplástico), con una opción de caucho fluorado FKM disponible para mejorar la resistencia a altas temperaturas. Los resortes y la armadura están hechos de acero inoxidable 304, lo que garantiza durabilidad.
La carcasa de la bobina está encapsulada en epoxi con aislamiento Clase F y tiene clasificación IP65 para protección a prueba de agua y polvo. Los sellos estándar utilizan NBR, mientras que la actualización FKM es una opción para entornos expuestos a altas temperaturas o contaminación por aceite.
2.5 Parámetros generales de la bobina
Los voltajes de bobina estándar incluyen 24 V CC y 220 V CA/50 Hz, con voltajes opcionales de 24 V CA, 110 V y 230 V disponibles para satisfacer diversas necesidades. Las bobinas consumen entre 8,1W y 10,1W, destacando su bajo consumo energético.

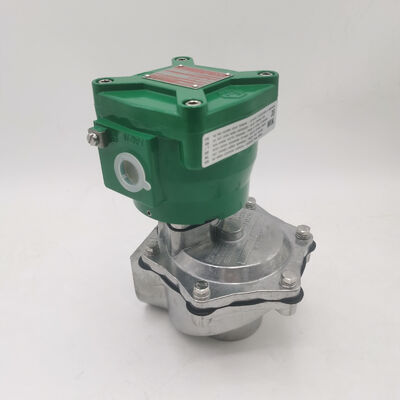

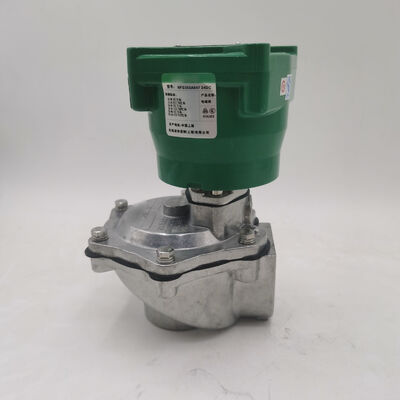

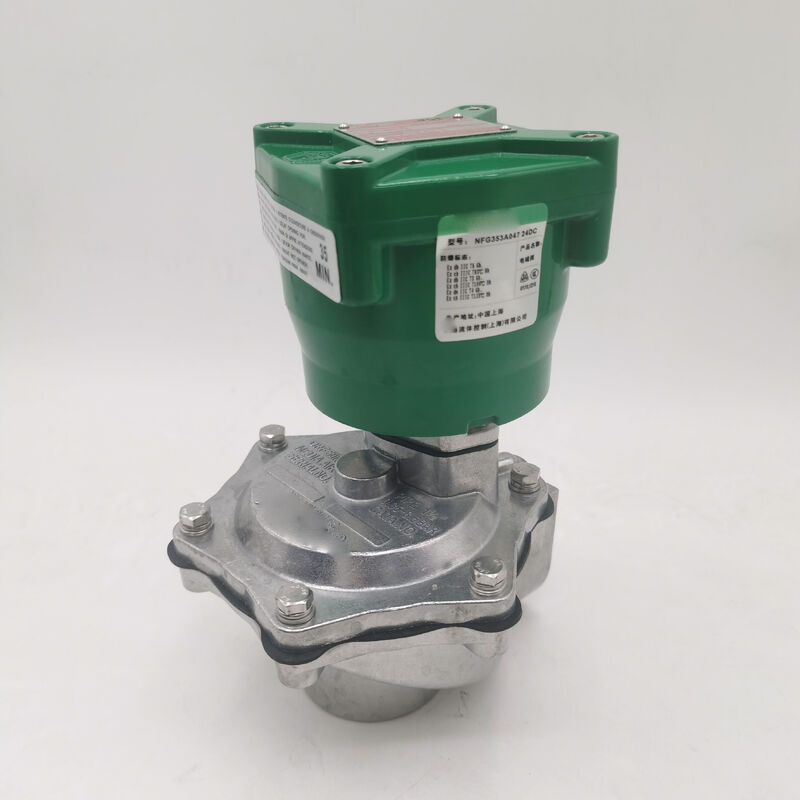

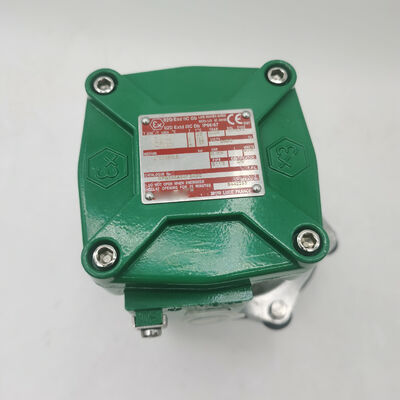

El aislamiento está clasificado como Clase F. Los modelos NFG a prueba de explosiones son compatibles con el cabezal de solenoide a prueba de explosiones WSNF y cuentan con una clasificación IP67 para una protección mejorada.
2.6 Ventajas de rendimiento universal
El diseño de diafragma integrado sin resorte de la válvula admite millones de ciclos de servicio, lo que contribuye a una vida útil excepcionalmente larga. Su tecnología de inyección por impulsos de alta energía aumenta la eficiencia de limpieza al tiempo que reduce el consumo de aire comprimido en aproximadamente un 15%.
Un silenciador incorporado garantiza un funcionamiento silencioso y evita la entrada de polvo en la cavidad de la válvula, lo que mejora tanto el rendimiento como la vida útil. La válvula cumple con múltiples certificaciones, incluidas CE, UL, CSA y RoHS. Las variantes a prueba de explosiones cuentan con la certificación ATEX, lo que respalda un uso seguro en entornos peligrosos.
Parámetros técnicos:
| Presión de funcionamiento |
0,15 a 0,8 MPa (21 a 114 psi) |
| Garantía |
1 año |
| Temperatura de funcionamiento |
-10 ℃ ~ +60 ℃ |
| Clasificación del gabinete |
IP67 |
| Presión máxima |
450 barras |
| Sobretensión de salida |
Suficiente para accionar 4 adaptadores |
| Función |
3/2 NC |
| Actuación de válvula |
Solenoide |
| Medios de comunicación |
fluido criogénico |
| Compresor clasificado |
25MPa |
Aplicaciones:
La válvula de chorro de pulso ASCO, específicamente la válvula de pulso piloto integral de la serie SCG353G, es un componente esencial ampliamente utilizado en diversas aplicaciones industriales debido a su rendimiento confiable y diseño robusto. Con certificación CE, esta válvula solenoide de ASCO garantiza estándares de calidad y seguridad superiores, lo que la convierte en una opción ideal para operaciones críticas que requieren un control preciso de fluidos criogénicos. Su instalación de montaje en panel y su función 3/2 NC brindan opciones de montaje versátiles y operación eficiente en sistemas donde controlar el flujo de fluido es crucial.
Esta válvula es particularmente adecuada para industrias que trabajan con medios criogénicos, debido a su capacidad para operar dentro de un rango de temperatura de -10 ℃ a +60 ℃. La clasificación de carcasa IP67 garantiza una excelente protección contra la entrada de polvo y agua, lo que permite que la válvula funcione de manera confiable incluso en condiciones ambientales adversas. Esto hace que la válvula de chorro pulsado de ASCO sea una excelente opción para aplicaciones en exteriores o entornos propensos a la humedad y los contaminantes.
La válvula de pulso piloto integral serie SCG353G se aplica comúnmente en sistemas de limpieza por chorro de pulso, donde se necesitan ráfagas rápidas y controladas de aire comprimido para limpiar filtros y colectores de polvo. Su precisa función normalmente cerrada 3/2 ayuda a mantener la eficiencia del sistema y prolongar la vida útil del equipo al garantizar una actuación de pulso oportuna y precisa. La capacidad de la válvula para manejar fluidos criogénicos también amplía su uso en sistemas de refrigeración y enfriamiento especializados dentro de plantas industriales.
El embalaje de la válvula solenoide ASCO se realiza en cajas de cartón o según los requisitos del cliente, lo que garantiza una entrega segura. Con una capacidad de suministro de 5000 piezas por mes y un tiempo de entrega de solo 1 a 7 días hábiles después del pago, los clientes se benefician de una disponibilidad inmediata y tiempos de respuesta rápidos. Las condiciones de pago son flexibles y aceptan T/T, Western Union y Paypal, lo que facilita las transacciones en todo el mundo. La cantidad mínima de pedido es de solo una unidad, lo que la hace accesible tanto para proyectos de pequeña escala como para grandes adquisiciones industriales.
En resumen, la válvula de pulso piloto integral de válvula de chorro de pulso ASCO serie SCG353G se usa ampliamente en sistemas de filtración, refrigeración, aplicaciones criogénicas y otros escenarios que requieren un control solenoide confiable de fluidos a diferentes temperaturas. Su diseño robusto, entrega rápida y opciones de compra flexibles la convierten en la solución preferida para ingenieros y especialistas en adquisiciones que buscan válvulas solenoides de alto rendimiento.
Embalaje y envío:
La válvula solenoide ASCO se empaqueta cuidadosamente para garantizar que llegue en perfectas condiciones. Cada válvula está colocada de forma segura en una caja protectora con materiales de amortiguación para evitar daños durante el transporte. El embalaje está claramente etiquetado con detalles del producto e instrucciones de manipulación.
Para el envío, las válvulas solenoides de ASCO se envían a través de transportistas confiables con opciones de seguimiento disponibles. Ofrecemos varios métodos de envío para cumplir con sus requisitos de entrega, incluidos servicios estándar, acelerados y al día siguiente. Todos los envíos cumplen con las regulaciones de envío internacionales e incluyen la documentación necesaria para un despacho de aduana sin problemas.
Al recibir su válvula solenoide ASCO, inspeccione el paquete en busca de daños visibles y verifique el contenido con su pedido. Comuníquese con el servicio de atención al cliente de inmediato si hay alguna discrepancia o problema con el envío.
