Descripción del Producto:
2.1 Estructura y funcionamiento de la válvula
Esta válvula es un modelo 2/2 normalmente cerrado que presenta un piloto integrado y un diseño de diafragma integrado sin resorte. Está diseñada específicamente como una válvula de pulso de ángulo recto adaptada exclusivamente para aplicaciones de limpieza de colectores de polvo.
La válvula cuenta con un rendimiento de apertura y cierre ultrarrápido, proporcionando un flujo de aire pulsado de alta presión para garantizar una limpieza eficiente de la bolsa. Su instalación es versátil, permitiendo el montaje en cualquier ángulo. La válvula viene con puertos roscados estándar, mientras que los accesorios de abrazadera están disponibles como accesorios opcionales.
2.2 Presión de funcionamiento y medio
La válvula funciona dentro de un rango de presión diferencial de 0,35 a 8,5 bar y puede soportar presiones de estallido de hasta 10 bar. Es compatible con aire comprimido limpio y gases inertes.
Para un rendimiento óptimo, la fuente de aire debe filtrarse con un filtro de precisión de al menos 40 micrones para mantener la limpieza y evitar la contaminación.
2.3 Rango de temperatura
La válvula es adecuada para temperaturas ambiente desde -20 ℃ hasta +85 ℃. La temperatura media del aire que puede soportar oscila entre -40 ℃ y +85 ℃, con una actualización opcional para soportar temperaturas de hasta 120 ℃ mediante el uso de un diafragma de caucho fluorado FKM.
Además, está disponible una versión personalizada de baja temperatura que funciona eficazmente hasta -40 ℃.
2.4 Materiales de construcción
El cuerpo de la válvula está fabricado con una aleación de aluminio fundido a presión, lo que lo hace liviano y resistente a la oxidación. Su diafragma estándar está hecho de elastómero termoplástico TPE, con la opción de actualizarlo a caucho fluorado FKM para mejorar la resistencia a altas temperaturas.
Los componentes internos, como resortes y armaduras, están fabricados en acero inoxidable 304. La carcasa de la bobina cuenta con encapsulación epoxi y alcanza un grado de aislamiento Clase F, con protección IP65 contra polvo y agua.
Los sellos estándar se fabrican en NBR, con una actualización disponible a sellos FKM para adaptarse a entornos que implican altas temperaturas o contaminación por aceite.

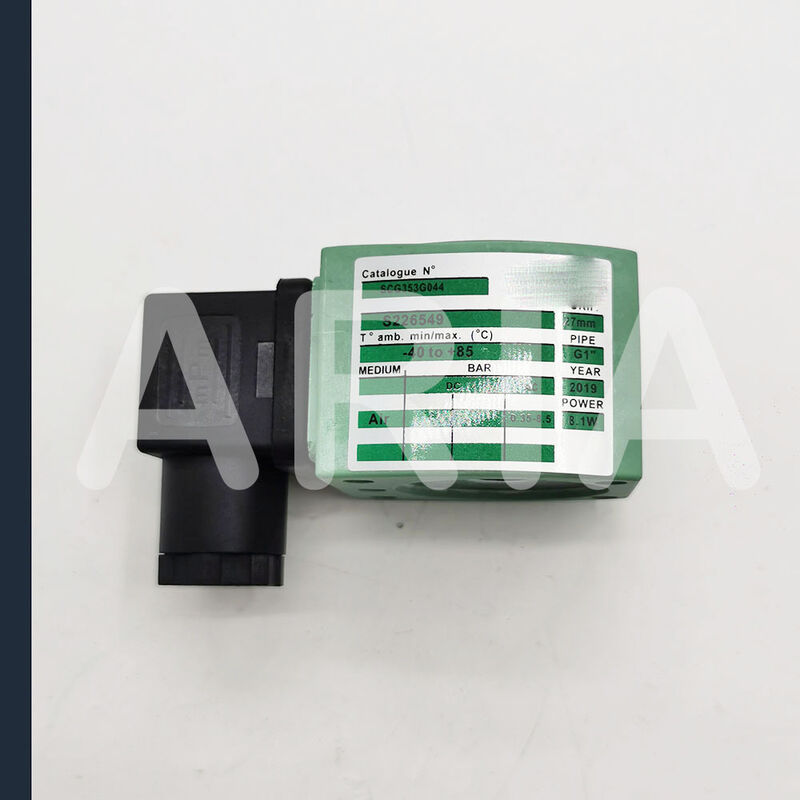

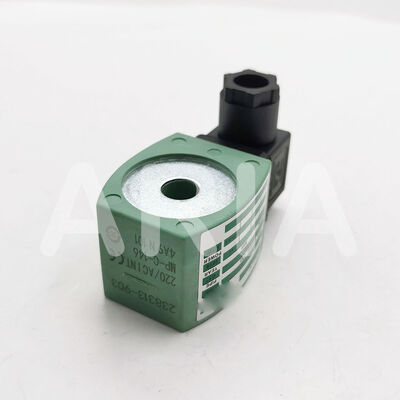

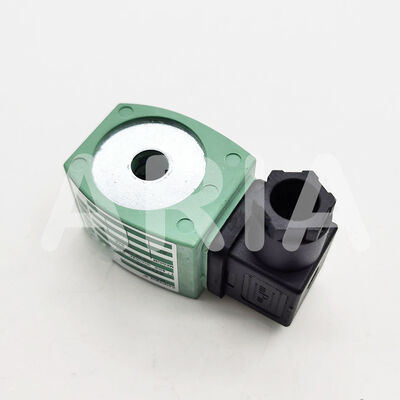

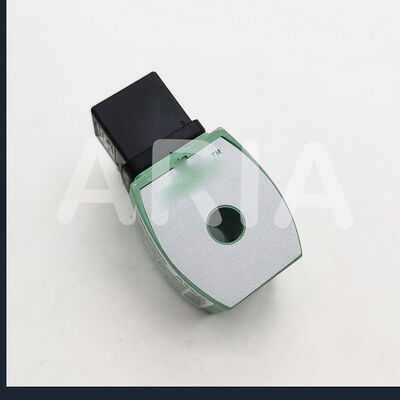

2.5 Parámetros generales de la bobina
La bobina de la válvula admite voltajes estándar de 24 V CC y 220 V CA a 50 Hz. Los voltajes opcionales incluyen CA 24 V, 110 V y 230 V, lo que brinda flexibilidad para diversos requisitos de suministro de energía.
El consumo de energía oscila entre 8,1 W y 10,1 W, lo que refleja un bajo consumo de energía. El aislamiento de la bobina tiene clasificación de Clase F, lo que garantiza una protección térmica confiable.
Los modelos NFG a prueba de explosiones son compatibles con el cabezal de solenoide a prueba de explosiones WSNF y cuentan con una clasificación IP67 para una máxima protección contra el polvo y la humedad.
2.6 Ventajas de rendimiento universal
Con un diafragma integrado sin resorte, esta válvula es capaz de realizar millones de ciclos de servicio, ofreciendo una vida útil excepcionalmente larga.
Su tecnología de inyección por impulsos de alta energía mejora significativamente la eficiencia de la limpieza al tiempo que reduce el consumo de aire comprimido en aproximadamente un 15 %.
La válvula incluye una estructura silenciadora incorporada que garantiza un funcionamiento silencioso y evita que entre polvo en la cavidad de la válvula, manteniendo la limpieza interna.
Ha obtenido múltiples certificaciones, incluidas CE, UL, CSA y RoHS. Las variantes a prueba de explosiones cumplen con los estándares ATEX, lo que garantiza el cumplimiento de rigurosos requisitos de seguridad y calidad.
Parámetros técnicos:
| Tipo de montaje |
Montaje en panel |
| Actuación de válvula |
Solenoide |
| voltajes |
12 VCC, 24 VCC, 24 VCA, 110 VCA, 220 VCA |
| Temperatura de funcionamiento |
-10 ℃ ~ +60 ℃ |
| Solicitud |
Multi-Industria |
| Compresor clasificado |
25MPa |
| Presión de funcionamiento |
0,15 a 0,8 MPa (21 a 114 psi) |
| Presión máxima |
450 barras |
| Calibre |
1/2 |
| Método de instalación |
Instalación de placas y tubos |
Aplicaciones:
La válvula solenoide de pulso ASCO Serie 353 es una solución altamente confiable y eficiente diseñada para una variedad de aplicaciones industriales. Conocida por su construcción robusta y rendimiento de precisión, esta válvula es ideal para escenarios que requieren un control preciso del flujo de fluido o gas. Su diseño de válvula de pulso a prueba de explosiones garantiza seguridad y durabilidad en entornos peligrosos, lo que la hace adecuada para industrias como procesamiento químico, petróleo y gas, y minería. La configuración de la válvula de pulso en ángulo recto permite una instalación compacta, ahorrando espacio valioso en paneles de control y configuraciones de maquinaria.
Las válvulas solenoides de ASCO cuentan con la certificación CE, lo que garantiza el cumplimiento de estrictos estándares de calidad y seguridad. Con una capacidad de presión máxima de 450 bar y un rango de presión de funcionamiento de 0,15 a 0,8 MPa (21 a 114 psi), estas válvulas están diseñadas para manejar condiciones de presión exigentes con facilidad. El accionamiento de la válvula solenoide proporciona tiempos de respuesta rápidos y precisos, esenciales para sistemas automatizados en plantas de fabricación, instalaciones de tratamiento de agua y sistemas de control neumático.
Gracias al diseño de montaje en panel, la instalación y el mantenimiento de la válvula solenoide de pulso ASCO Serie 353 son sencillos, lo que facilita una integración perfecta en los equipos existentes. Las industrias que requieren mecanismos de limpieza por chorro pulsado, como colectores de polvo y sistemas de filtrado, encontrarán esta válvula especialmente beneficiosa. Su característica a prueba de explosiones es fundamental para aplicaciones en entornos con gases o polvo inflamables, lo que garantiza la seguridad operativa sin comprometer el rendimiento.
Con una cantidad mínima de pedido de solo 1 unidad y una capacidad de suministro de 5000 piezas por mes, ASCO se adapta tanto a proyectos de pequeña escala como a grandes demandas industriales. La entrega es rápida, con un plazo de entrega de 1 a 7 días hábiles después del pago. Los clientes pueden negociar precios que se adapten a sus necesidades presupuestarias y las condiciones de pago son flexibles, incluidas las opciones T/T, Western Union y Paypal.
Cada válvula solenoide de ASCO viene empaquetada de forma segura en cajas de cartón o según las especificaciones del cliente, protegiendo el producto durante el transporte. Una garantía de 1 año brinda además tranquilidad con respecto a la calidad y confiabilidad del producto. Ya sea que necesite una válvula de solenoide de pulso serie 353 para la limpieza por chorro de pulso del colector de polvo, una válvula de pulso a prueba de explosiones para zonas peligrosas o una válvula de pulso de ángulo recto para la integración de un sistema compacto, ASCO ofrece rendimiento y servicio inigualables.
Embalaje y envío:
La válvula solenoide ASCO se empaqueta cuidadosamente para garantizar que llegue en perfectas condiciones. Cada válvula está colocada de forma segura en una carcasa protectora hecha a medida para evitar daños durante el transporte. Los materiales de embalaje se eligen para proporcionar amortiguación y protección contra la humedad, el polvo y los impactos.
Para el envío, la válvula solenoide de ASCO se empaqueta en cajas de cartón resistentes y etiquetadas que cumplen con los estándares de envío internacionales. Ofrecemos varias opciones de envío, incluidos servicios estándar, urgente y de carga para satisfacer las diferentes necesidades de los clientes. Se proporciona información de seguimiento para todos los envíos para garantizar una entrega oportuna y transparente.
Se incluyen instrucciones de manipulación especiales para válvulas solenoides sensibles o de alto valor para mantener la integridad del producto durante todo el proceso de envío. Nuestro equipo de logística se coordina con transportistas confiables para garantizar la llegada segura y rápida de su pedido de válvula solenoide ASCO.
