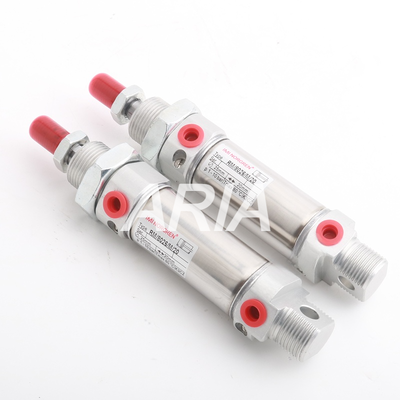

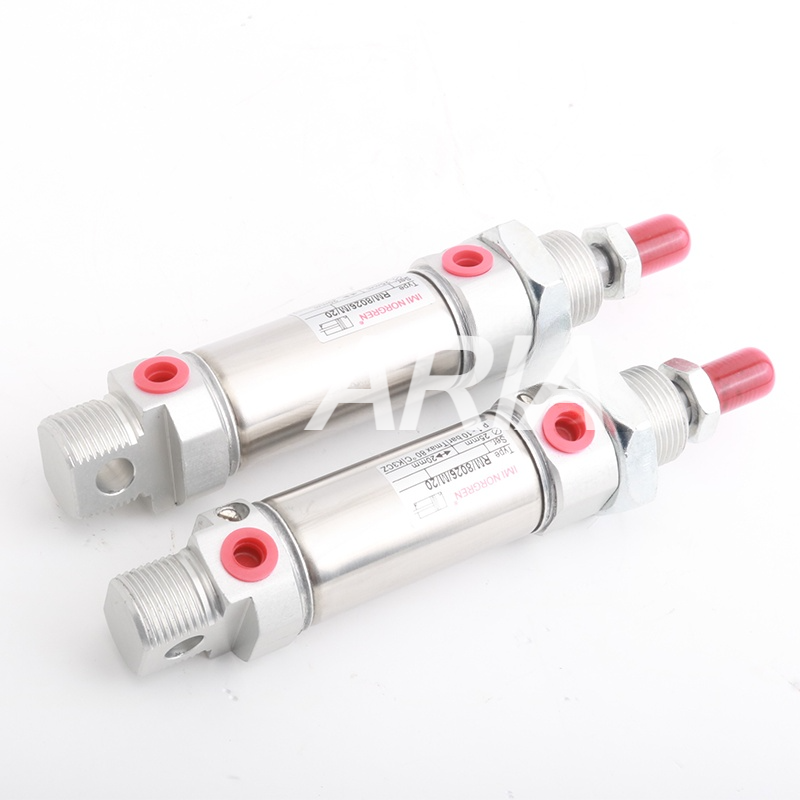

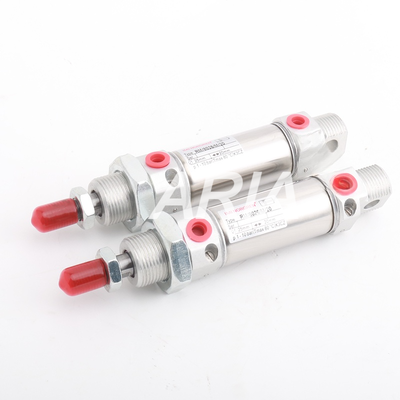

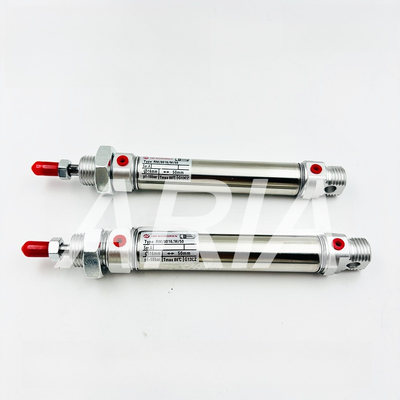

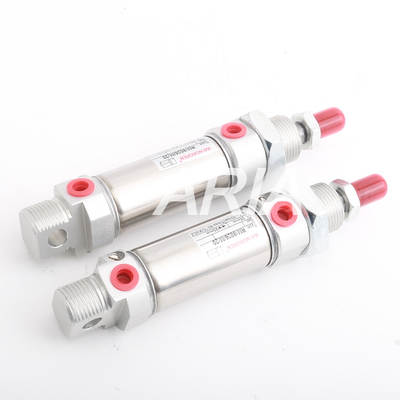

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Mcilindro Diámetro Φ 10 Mini cilindro cilíndrico ISO6432 de simple efecto

1. Nomenclatura de modelos (se distinguen dos tipos)

1. RM/28010/XX: Versión básica sin pistón magnético; sin anillo magnético, incompatible con interruptores magnéticos
2. RM/28010/M/XX: Versión con anillo magnético incorporado, compatible con interruptores magnéticos de detección de posición

• Serie 28000: Cilindros de simple efecto con resorte de retorno interno (distintos de la serie RM/8000 de doble efecto)
• 10 = Tamaño del orificio Φ10 mm
• Número de sufijo: carrera estándar (20/25/40/50/100/160 mm)

2. Parámetros técnicos básicos universales (idénticos para todos los modelos)

2.1 Estándar y operación

• Estándar de cumplimiento: Estándar internacional ISO 6432 para minicilindros redondos
• Modo de operación: Simple efecto (extendido mediante suministro de aire, retracción automática mediante resorte incorporado)
• Cojín: Cojines fijos de poliuretano PU en ambos extremos; amortiguación no ajustable

2.2 Especificaciones del fluido operativo

• Medio: Aire comprimido limpio filtrado, funcionamiento sin lubricación disponible (se recomienda un filtro de precisión de 5 μm)
• Presión de funcionamiento: 2 ~ 10 bar
• Presión de estallido: 12 bar
• Temperatura de funcionamiento: -10 ℃ ~ +80 ℃; Se requiere suministro de aire seco por debajo de 2 ℃ para evitar la formación de hielo.
• Rosca del puerto de aire: rosca interna M5
• Especificaciones del vástago del pistón: diámetro del vástago Φ6 mm, rosca frontal M4

2.3 Materiales de construcción generales (uniformes en toda la serie)

• Cuerpo: Acero inoxidable austenítico, inoxidable y resistente a la corrosión.
• Vástago del pistón: acero inoxidable austenítico
• Tapas de extremo: aleación de aluminio anodizado limpio
• Sellos estándar: caucho de nitrilo NBR; Sellos de caucho fluorado opcionales para aplicaciones de alta temperatura.
• Cojín y limpiaparabrisas: poliuretano PU.
• Accesorios estándar: tuerca de montaje frontal, contratuerca del vástago del pistón

2.4 Características estructurales

1. Tapas de extremo resistentes unidas de doble capa, resistentes a impactos y grietas
2. Rosca de montaje trasera integrada de una sola orejeta, no se requiere soporte de orejeta adicional
3. Sellos tipo Z de baja fricción para un funcionamiento suave a velocidades altas/bajas y una vida útil prolongada
4. Cuerpo redondo compacto de acero inoxidable, ideal para espacios de instalación reducidos en equipos
5. Todos los componentes de contacto de acero inoxidable, adecuados para ambientes húmedos y ligeramente corrosivos.

3. Desglose del modelo por accidente cerebrovascular

4. Fuerza de salida teórica (suministro de aire estándar de 6 bar, diámetro interior de Φ10)

• Empuje de extensión: 47,1 N (fuerza de salida cuando el aire empuja el pistón hacia afuera)
• La retracción se basa en un resorte interno; sin salida de fuerza de tracción (característica de los cilindros de simple efecto)

5. Industrias aplicables

6. Actualizaciones y accesorios opcionales

1. Interruptores magnéticos: Sólo compatible con modelos con sufijo /M, coinciden con los interruptores de láminas de la serie QM
2. Actualización del sello: sellos de caucho fluorado con sufijo /V para entornos contaminados con aceite y altas temperaturas
3. Accesorios de montaje: Bridas, muñones intermedios, soportes traseros y otros accesorios de montaje estándar ISO
