Descripción del Producto:

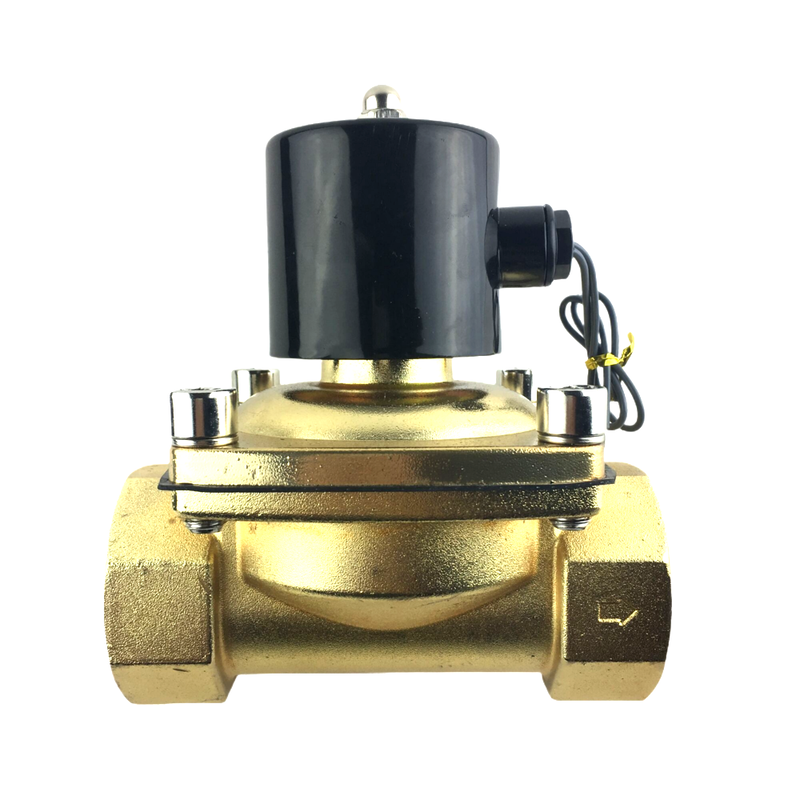

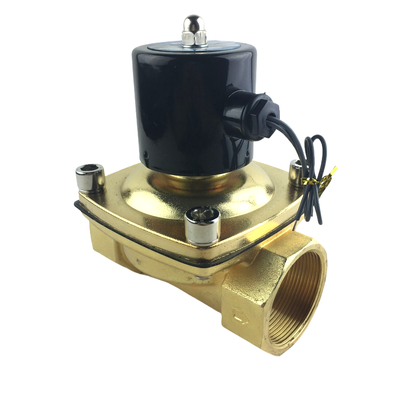

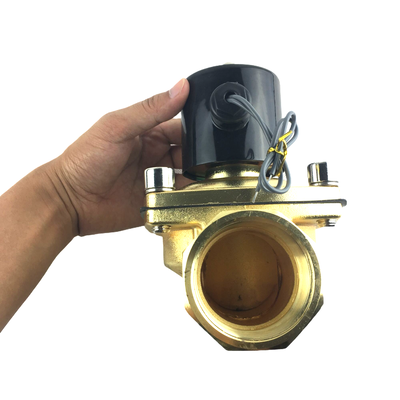

La serie 2W, que incluye las subseries 2W UD y 2W UW, es una válvula solenoide de 2/2 vías de acción directa y alto rendimiento diseñada para proporcionar un control confiable de encendido/apagado para diversos medios, como agua, aire, aceite, gas y combustible. La subserie UD admite tamaños de puerto estándar que van desde G3/8" hasta G1-1/4", mientras que la subserie UW está diseñada para aberturas más grandes desde G1-1/4" hasta G2", lo que la hace ideal para aplicaciones que requieren altos caudales.
Esta válvula está diseñada teniendo en cuenta la versatilidad y cuenta con un mecanismo de diafragma de acción directa que permite el funcionamiento a partir de presión cero (0 bar). Este diseño elimina la necesidad de una presión diferencial mínima, lo que garantiza tiempos de respuesta rápidos y un rendimiento confiable incluso en sistemas de baja presión o alimentados por gravedad.
La serie 2W está disponible en configuraciones normalmente cerrada (NC) y normalmente abierta (NO), lo que permite la personalización para adaptarse a las demandas específicas del sistema. Los materiales del cuerpo de la válvula incluyen latón forjado para la variante 2W y acero inoxidable para la variante 2S. Además, las opciones de sellos como NBR (estándar), EPDM y FKM (Viton) brindan compatibilidad con una amplia gama de medios y condiciones de temperatura. Las válvulas admiten voltajes estándar que incluyen 24 V CC, 110 V CA, 220 V CA y 380 V CA, con la posibilidad de opciones de voltaje personalizadas a pedido.
Características:
Inicio de presión cero
El diseño de acción directa permite que el dispositivo funcione de manera confiable desde una presión de cero bares. Esto lo hace ideal para su uso en entornos de baja presión, así como en sistemas alimentados por gravedad.
Alta capacidad de flujo
El producto se ofrece con tamaños de orificio que van desde 16 mm a 50 mm en la serie UW. Los valores de Cv correspondientes oscilan entre 4,8 y 48, lo que garantiza un rendimiento óptimo en diversos requisitos del sistema.
Construcción duradera
Construido con latón forjado (2W) o acero inoxidable fundido con precisión (2S), el dispositivo ofrece una excelente resistencia a la corrosión para una mayor durabilidad y un uso a largo plazo.
Múltiples opciones de sello
Las juntas estándar fabricadas en NBR soportan temperaturas desde -5°C hasta +80°C. Para aplicaciones que requieren mayor tolerancia a la temperatura o resistencia química, también están disponibles sellos EPDM y FKM (Viton).
Configuraciones flexibles
Este producto viene en variedades Normalmente Cerrado (NC) y Normalmente Abierto (NO) para satisfacer diversas necesidades operativas.
Opciones de voltaje versátiles
Admite una amplia gama de voltajes de CA y CC, incluidos 24 V CC, 110 V CA, 220 V CA y 380 V CA, con una tolerancia de ±10 % para garantizar un rendimiento eléctrico estable.
Amplio rango de tamaño de puerto
Las conexiones roscadas están disponibles desde G3/8" hasta G2", lo que permite la compatibilidad con una variedad de sistemas de tuberías.
Amplia compatibilidad con medios
El dispositivo es adecuado para diferentes medios como aire, agua, aceite (con viscosidad de hasta 20 CST), así como aplicaciones de gas y combustible.
Amplio rango de temperatura
Mantiene un funcionamiento fiable en un amplio rango de temperaturas y funciona eficazmente en temperaturas de medios de -5 °C a +80 °C.
Diseño compacto y robusto
Con un factor de forma compacto y una construcción robusta, la unidad es fácil de instalar y está diseñada para una larga vida útil en condiciones exigentes.
Opciones personalizables
Se pueden satisfacer especificaciones personalizadas y requisitos de voltaje especiales previa solicitud directamente desde la fábrica.
Parámetros técnicos:
| Tipo de válvula |
Normalmente cerrado, normalmente abierto |
| Tolerancia de voltaje |
±10% |
| Material del cuerpo |
Latón |
| Tamaños de orificio |
16 milímetros, 20 milímetros, 25 milímetros, 35 milímetros, 40 milímetros, 50 milímetros |
| Medio de trabajo |
Aire, agua, petróleo, gas, combustible |
| Presión de trabajo |
0–0,5 MPa |
| Material del sello |
NBR, EPDM o FKM (Vitón) |
| Temperatura |
-5 °C a +80 °C |
| Tamaños de puerto |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Patrón de movimiento |
Acción directa |
| Especificaciones técnicas de la válvula solenoide |
| Modelo |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |

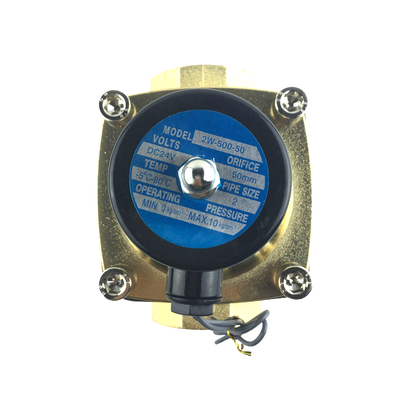

2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Medio de trabajo |
Aire, agua, petróleo, gas, combustible |
| Patrón de movimiento |
Tipo de transmisión directa |
| Tipo |
Tipo de cierre normal；Tipo abierto normal |
| Apertura del caudal/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valor CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Orificio de tubería conjunta |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G2" |
| Viscosidad del fluido de operación |
20 hora del centro(Abajo) |
| Presión de trabajo |
Agua:0~0,5MPa；Aire:0~0,7MPa；Aceite:0~0,5MPa；Gas:0~0,7MPa |
| Máx. Resistencia a la presión |
1,05MPa |
| Rango de temperatura de funcionamiento |
-5~+80℃ |
| Rango de voltaje |
±10% |
| Material del cuerpo |
2W:Latón；2S:Acero inoxidable |
| Material del sello de aceite |
NBR, EPDM o VITON |
Aplicaciones:
La versátil serie 2W está diseñada para satisfacer las demandas de un amplio espectro de aplicaciones de control de encendido/apagado que abarcan diversas industrias. Su adaptabilidad lo convierte en una opción ideal para numerosas necesidades operativas.
En el campo del tratamiento y gestión del agua, la Serie 2W destaca en el control de sistemas de riego, regulación del suministro de agua, tratamiento de aguas residuales y maquinaria de dosificación. Esto garantiza un manejo del agua eficiente y confiable en diferentes configuraciones.
Para la automatización industrial, gestiona eficazmente el control del aire, agua, petróleo y gas dentro de sistemas neumáticos, líneas de producción y entornos de control de procesos. Esta versatilidad respalda procesos de automatización fluidos y precisos.
La serie 2W también es adecuada para aplicaciones de HVAC y refrigeración, ya que proporciona control de calefacción, ventilación, sistemas de aire acondicionado y circuitos de refrigeración, contribuyendo así a un control climático óptimo.
En los sectores agrícola y medioambiental, admite riego de precisión, equipos de pulverización y dispositivos destinados a la protección medioambiental, ofreciendo un control de fluidos preciso y fiable en aplicaciones sensibles.
Sus capacidades se extienden al control general de fluidos, permitiendo el cierre, vaciado y regulación del flujo de agua, aire, gas y petróleo liviano con viscosidades de hasta 20 CST. Esta amplia funcionalidad lo convierte en un componente confiable en diversas tareas de gestión de fluidos.
Además, la Serie 2W maneja sistemas de combustible y gas de manera efectiva, gestionando el flujo de gas y combustible en configuraciones de combustión y aplicaciones de quemadores, garantizando seguridad y eficiencia.
La maquinaria industrial se beneficia de esta serie a través de un control preciso del fluido de encendido/apagado en equipos como máquinas envasadoras, compresores y sistemas hidráulicos, lo que mejora la confiabilidad de la operación.
Por último, destaca su idoneidad para sistemas de vacío, especialmente para aplicaciones de vacío y baja presión, gracias a su capacidad de arranque sin presión, que garantiza un rendimiento constante en condiciones difíciles.
Soporte y servicios:
Nuestro producto de válvula solenoide neumática está diseñado para un control confiable y eficiente de sistemas neumáticos. Para obtener asistencia técnica, asegúrese de tener a mano el número de modelo del producto y las especificaciones para facilitar una asistencia rápida.
Ofrecemos servicios integrales que incluyen guía de instalación, resolución de problemas, consejos de mantenimiento y disponibilidad de repuestos para garantizar el rendimiento óptimo de su válvula solenoide.
Nuestro equipo de soporte técnico está equipado para ayudar con problemas comunes como fallas de válvulas, problemas de conexión eléctrica y fugas de aire. Recomendamos una inspección y limpieza periódicas para prolongar la vida útil del producto.
Para obtener manuales detallados del producto, diagramas de cableado y actualizaciones de software, consulte nuestra documentación oficial proporcionada con el producto o disponible en nuestro sitio web.
Si necesita servicios de reparación o reemplazo, nuestro personal de soporte puede guiarlo a través del proceso para minimizar el tiempo de inactividad y mantener la eficiencia del sistema.
Embalaje y envío:
Embalaje y envío del producto para válvula solenoide neumática
Cada válvula solenoide neumática se empaqueta cuidadosamente para garantizar que llegue a usted en perfectas condiciones. Primero, la válvula se envuelve en espuma antiestática o plástico de burbujas para protegerla de posibles golpes o vibraciones durante el transporte. Luego se coloca dentro de una caja de cartón corrugado resistente que tiene el tamaño adecuado para evitar el movimiento dentro de la caja.
Para mayor protección, la caja puede contener materiales acolchados adicionales, como inserciones de espuma o almohadas de aire. El embalaje está sellado de forma segura con cinta de calidad industrial y claramente etiquetado con instrucciones de manejo e información del producto.
Las opciones de envío incluyen envío terrestre estándar, transporte aéreo acelerado o servicios de mensajería, según su ubicación y urgencia. Los paquetes son rastreados y asegurados para brindar tranquilidad durante todo el proceso de entrega.
Asegúrese de que la dirección de envío proporcionada sea precisa y completa para evitar retrasos. Al recibirlo, inspeccione el paquete en busca de daños visibles y notifique al transportista de inmediato si encuentra algún problema.
