Descripción del producto:

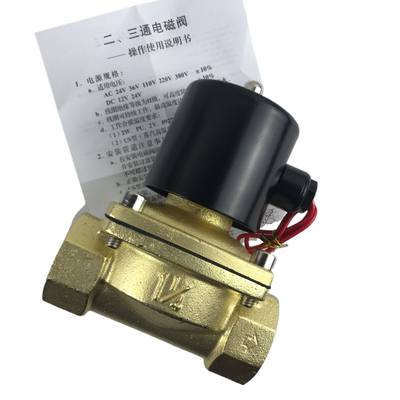

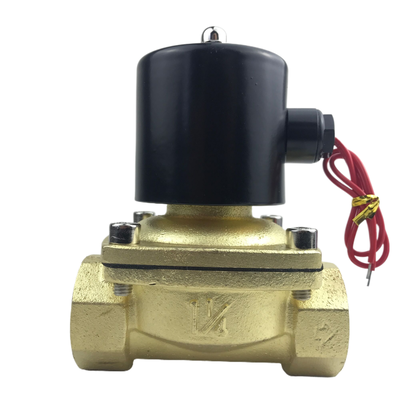

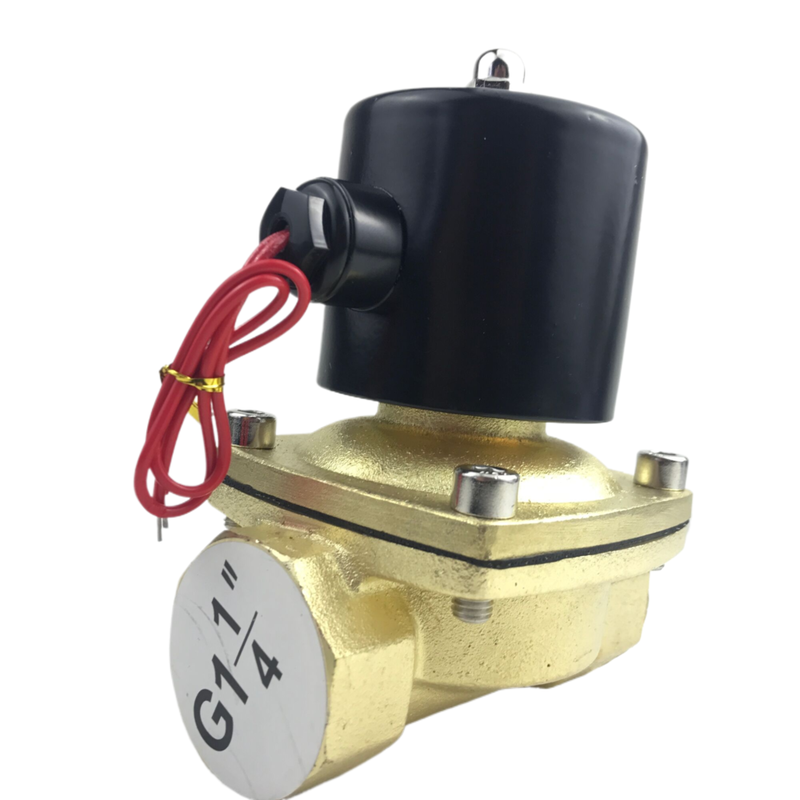

La serie 2W, que incluye la subserie 2W UD y 2W UW, es una válvula solenoide de 2/2-dirección de alto rendimiento y acción directa.Está diseñado con experiencia para proporcionar un control fiable de encendido/apagado para una variedad de fluidos como el agua, aire, petróleo, gas y combustible. La subserie UD se adapta a puertos de tamaño estándar que van desde G3/8" hasta G1‐1/4", mientras que la subserie UW está destinada a puertos más grandes que van desde G1‐1/4" hasta G2",que lo hace adecuado para aplicaciones de alto flujo.
Esta válvula está diseñada con la versatilidad en mente, con una estructura de diafragma de acción directa que permite el funcionamiento a partir de la presión cero (0 bar).Este diseño elimina la necesidad de una presión diferencial mínima, asegurando que la válvula responda inmediatamente y funcione de forma fiable incluso en sistemas de baja presión o alimentados por gravedad.
La serie 2W está disponible en configuraciones normalmente cerradas (NC) y normalmente abiertas (NO), lo que permite la personalización de acuerdo con las necesidades específicas del sistema.El cuerpo de la válvula se puede construir de latón forjado (2W) o acero inoxidable (2S), mientras que se ofrecen varios materiales de sellado, incluido el NBR como estándar, junto con EPDM y FKM (Viton), para manejar diferentes tipos de medios y rangos de temperatura.
Además, la serie admite opciones de voltaje estándar como DC24V, AC110V, AC220V y AC380V. Los voltajes personalizados también se pueden proporcionar bajo petición para adaptarse a los requisitos operativos únicos.
Características:
Inicio de la presión cero
El diseño de acción directa permite que el dispositivo funcione de manera confiable a partir de una presión de 0 bar.
Capacidad de flujo alta
La serie UW ofrece tamaños de orificios que van desde 16 mm hasta 50 mm, con valores de Cv entre 4,8 y 48, lo que garantiza que el sistema mantenga un rendimiento eficiente en una variedad de requisitos de flujo.
Construcción duradera
Construidas con latón forjado (2W) o acero inoxidable fundido de precisión (2S), estas unidades ofrecen una excelente resistencia a la corrosión y una durabilidad duradera en entornos exigentes.
Opciones de sello múltiple
Los modelos estándar están equipados con sellos NBR que funcionan eficazmente en un rango de temperatura de -5 °C a +80 °C. Para aplicaciones que requieren una mayor resistencia a la temperatura o compatibilidad química,Los sellos EPDM y FKM (Viton) también están disponibles.
Configuraciones flexibles
El producto se ofrece tanto en configuraciones normalmente cerradas (NC) como normalmente abiertas (NO), lo que le permite satisfacer diversos requisitos operativos.
Opciones de voltaje versátiles
Compatible con múltiples voltajes AC y DC, incluidos DC 24V, AC 110V, AC 220V y AC 380V, con una tolerancia de ± 10%, el dispositivo puede integrarse fácilmente en varios sistemas eléctricos.
Amplio rango de tamaño de puerto
Las opciones de conexión roscada abarcan desde G3/8 "hasta G2", ofreciendo versatilidad para acomodar diferentes configuraciones de tuberías.
Compatibilidad con medios amplios
Este producto es adecuado para una amplia gama de medios, incluyendo aire, agua, aceite (con viscosidad de hasta 20 CST), así como aplicaciones de gas y combustible, lo que garantiza una amplia facilidad de uso.
Amplio rango de temperaturas
Funciona de forma fiable en temperaturas medias que van desde -5°C hasta +80°C, lo que la hace adaptable a diversas condiciones ambientales.
Diseño compacto y robusto
Con una pequeña huella combinada con una construcción robusta, el dispositivo es fácil de instalar y construido para una larga vida útil.
Opciones personalizables
A petición, se pueden proporcionar voltajes especiales y especificaciones personalizadas directamente desde la fábrica para satisfacer las necesidades únicas de la aplicación.
Parámetros técnicos:
| Tamaño del puerto |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Tamaños del orificio |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm y 50 mm. |
| Presión de trabajo |
0'0,5 MPa |
| Material del sello |
Se aplicará a los productos de la categoría NBR, EPDM o FKM (Viton). |
| Medio de trabajo |
Aire, agua, petróleo, gas, combustible |
| Patrón de movimiento |
Actuación directa |
| Temperatura |
-5°C a +80°C |
| Tolerancia al voltaje |
± 10% |
| Tipo de válvula |
Normalmente cerrado, normalmente abierto |
| Material del cuerpo |
Las demás |
| Especificaciones técnicas de las válvulas de solenoide |
| Modelo |
2W160 a 10 |
2W160 a 15 |
2W200-20 |
2W250 a 25 |
2W350 a 35 |
2W400-40: las condiciones de las máquinas de ensayo |
2W500-50: el valor de las emisiones de CO2 |
| 2S160 a 10 |
Las partidas 1 y 2 no se aplicarán. |
2S200 a 20 |
2S250 a 25 |
2S350 a 35 |
2S400-40: el número de unidad |
2S500 a 50 |
| Medio de trabajo |
Aire, agua, petróleo, gas, combustible |
| Patrón de movimiento |
Tipo de accionamiento directo |
| Tipo de producto |
Tipo de cierre normalEl artículo 2, apartado 1Tipo abierto normal |
| Apertura de la velocidad de flujo/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valor del CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Perforación de tuberías conjuntas |
G3/8" |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" y |
G 2 " |
| Operación viscosidad del fluido |
20 CST(Por debajo) |
| Presión de trabajo |
Agua:0¿Qué quieres decir?0.5MPaEl artículo 2, apartado 1El aire:0¿Qué quieres decir?0.7MPaEl artículo 2, apartado 1Aceite de oliva:0¿Qué quieres decir?0.5MPaEl artículo 2, apartado 1El gas:0¿Qué quieres decir?0.7MPa |
| Resistencia a la presión |
1.05MPa |
| Rango de temperatura de funcionamiento |
-5 °C a +80 °C |
| Rango de tensión |
± 10% |
| Material del cuerpo |
2W:Las demásEl artículo 2, apartado 12S:Acero inoxidable |
| Material del sello de aceite |
El contenido de NBR, EPDM o VITON |
Aplicaciones:
La versátil serie 2W está diseñada para satisfacer las demandas de una variedad de aplicaciones de control de encendido/apagado en numerosas industrias.Su adaptabilidad lo convierte en una excelente opción para muchos sistemas de control diferentes.
En el campo del tratamiento y gestión del agua, la serie 2W es ideal para el control de sistemas de riego, gestión del suministro de agua, tratamiento de aguas residuales,y el funcionamiento de los equipos de dosificación de manera eficiente.
Para la automatización industrial, esta serie ofrece un control fiable del aire, el agua, el aceite y el gas dentro de los sistemas neumáticos, las líneas de producción y la gestión general del proceso,garantizar una operación fluida y coherente.
El sector HVAC y refrigeración se beneficia de la serie 2W a través de su aplicación en sistemas de calefacción, ventilación, aire acondicionado, así como circuitos de refrigeración,contribuyendo a una regulación óptima de la temperatura.
Los usos agrícolas y ambientales incluyen riego de precisión, sistemas de rociado y varios dispositivos de protección ambiental,cuando el control preciso del fluido es crucial para el rendimiento y la sostenibilidad.
Cuando se trata de control general de fluidos, esta serie ofrece soluciones efectivas para el cierre, vaciado y control de flujo de agua, aire, gas y aceite ligero con viscosidad de hasta 20 CST,satisfacer las diversas necesidades de manejo de fluidos.
La aplicación de los sistemas de combustible y gas consiste en controlar los gases y combustibles dentro de los sistemas de combustión y las unidades de quemadores, mejorando la seguridad y la eficiencia en la utilización de la energía.
Las aplicaciones de maquinaria industrial incluyen el control de encendido/apagado de fluidos en máquinas de embalaje, compresores y sistemas hidráulicos, que respaldan con precisión diversos procesos industriales.
Por último, la serie 2W también es adecuada para sistemas de vacío, proporcionando un excelente rendimiento en condiciones de baja presión y vacío gracias a su capacidad de arranque a presión cero.
Apoyo y servicios:
Nuestro producto de válvula de solenoide neumático está diseñado para ofrecer un rendimiento confiable y eficiente en diversas aplicaciones industriales.Por favor, asegúrese de tener listo el número de modelo del producto y las especificaciones para facilitar una respuesta rápida y precisa..
Ofrecemos servicios integrales incluyendo guía de instalación, asistencia para la solución de problemas, consejos de mantenimiento,y información de piezas de repuesto para maximizar la vida útil y la funcionalidad de su válvula de solenoide.
Nuestro equipo de soporte técnico está equipado para ayudar con la integración del sistema, conexiones eléctricas y compatibilidad neumática para garantizar un funcionamiento óptimo dentro de su configuración.
Para obtener manuales detallados del producto, diagramas de cableado y archivos CAD, consulte nuestra documentación oficial disponible en nuestro sitio web.
Recomendamos la inspección y limpieza regular de la válvula para evitar la contaminación y garantizar un rendimiento constante.puertos bloqueados, o inconsistencias de presión.
Nuestro equipo de soporte puede asesorar sobre los componentes correctos y los procedimientos de instalación.
Nos comprometemos a proporcionar apoyo rápido y con conocimientos para abordar cualquier desafío técnico y garantizar su completa satisfacción con nuestro producto de válvulas solenoides neumáticas.
Embalaje y envío:
Embalaje del producto:La válvula de solenoide neumática está cuidadosamente empaquetada para garantizar la máxima protección durante el transporte.luego se coloca con seguridad en un inserto de espuma personalizado para evitar el movimiento y el dañoEl inserto de espuma está alojado dentro de una caja de cartón corrugado resistente, que está etiquetada con detalles del producto, instrucciones de manejo y códigos de barras para una fácil identificación.Las unidades múltiples están envasadas en cajas de cartón reforzadas con relleno adicional para protegerse contra los impactos.
Envío:Ofrecemos opciones de envío confiables para entregar la válvula de solenoide neumática de forma segura a su destino. Todos los paquetes se envían a través de transportistas de confianza con servicios de seguimiento disponibles.Los métodos de envío incluyen tierra estándarCada envío está acompañado de una documentación detallada, incluida una lista de embalaje y una factura.También ofrecemos opciones de seguro para cubrir el producto durante el transporte para mayor tranquilidad.
