Descripción del producto:

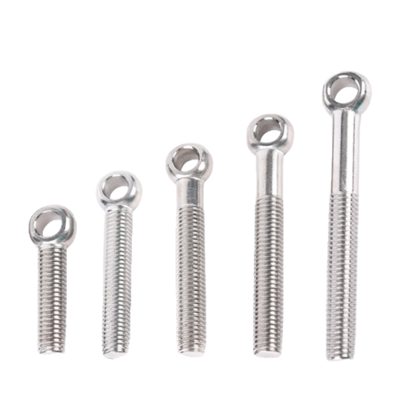

El perno de ojo, comúnmente conocido como perno de ojo de pez o tornillo de unión en vivo, es un sujetador de hardware altamente adaptable diseñado para conexiones seguras y flexibles.Un extremo de este perno tiene un ojo circular mecanizado con precisión, mientras que el extremo opuesto está equipado con una vara totalmente o parcialmente roscada.
Fabricado con materiales robustos como el acero inoxidable 304 o el acero al carbono (Q235), este perno proporciona una resistencia a la corrosión excepcional y una durabilidad duradera.Está diseñado para ofrecer un rendimiento confiable incluso en los entornos más desafiantesEl proceso de fabricación se ajusta estrictamente a GB/T 798-1988 (norma nacional china) y DIN 444 (norma industrial alemana) para garantizar dimensiones exactas y roscado preciso.
Disponible en una amplia gama de tamaños, con diámetros de rosca que van desde M6 hasta M64, este perno puede acomodar varios requisitos del proyecto.Sirve como una excelente solución para aplicaciones que requieren un punto de giro, ángulos ajustables, o un anclaje de elevación confiable.
Su ingenioso diseño permite su rápida fijación y desmontaje, lo que convierte al perno en un componente crucial tanto en entornos industriales como en usos generales.
Características:
Opciones de materiales de primera calidad
Este producto se ofrece en dos opciones de materiales de alta calidad. Una opción es el acero inoxidable 304 (A2), que proporciona una resistencia excepcional contra el óxido y la corrosión.El acero al carbono (Q235) está disponible, mejorado con tratamientos superficiales como óxido negro o galvanizado en caliente para mejorar su durabilidad y longevidad.
Construcción de alta resistencia
Fabricado con materiales duraderos a través de procesos de forja, el producto cuenta con una impresionante resistencia a la tracción y un rendimiento duradero.8, 8.8, y 10.9 están disponibles, mientras que la opción de acero inoxidable cuenta con el grado A2-70.
Ingeniería de precisión
Fabricado de acuerdo con las estrictas normas GB798 y DIN444, este artículo presenta una superficie esférica lisa combinada con hilos de alta precisión,garantizar capacidades de fijación fiables y precisas.
Opciones de roscado versátiles
Para satisfacer las diversas necesidades de sujeción, el producto se presenta tanto en diseños totalmente roscados como parcialmente roscados.Esta versatilidad permite a los usuarios seleccionar la configuración más adecuada para sus aplicaciones específicas.
Características de diseño adaptable
El diseño del ojo circular permite la conexión con alfileres, cadenas o cuerdas, lo que facilita la rotación flexible y los ajustes angulares.Esta adaptabilidad hace que el producto sea adecuado para una amplia gama de usos que requieren movimientos dinámicos y fijaciones seguras.
Parámetros técnicos:
| Finalización de la superficie |
Brillante, suave y con muy pocas aberraciones |
| Pintura del hilo |
Estándar |
| Diámetro del hilo |
M6, M8, M10, M12, M16, M20 Hasta M30 |
| Estándar |
Se aplicarán las siguientes medidas: |
| Duración nominal |
De 60 mm a 200 mm |
| El material |
Acero inoxidable 304, acero al carbono |
| El lunes. |
M5 |
M6 |
M8 |
M10 |
M12 y M12 |
El M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
3 |
3 |
3.5 |
| D1 máximo |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 min |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| Dk máximo |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| Dk min |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| S max |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| s min |
7.52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| Ds máximo |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Aplicaciones:
Máquinas y aparatos industriales
Estos componentes son esenciales en los equipos mecánicos donde hay necesidad de ajustes de ángulo frecuentes o la capacidad de desmontar piezas.Proporcionan conexiones flexibles que mejoran la funcionalidad de las máquinas industriales.
Válvula y tubería
Se encuentran ampliamente utilizados en sistemas que se ocupan de válvulas de baja temperatura y alta presión, así como tuberías de presión.garantizar conexiones fiables y seguras.
Elevación y aparejo
Cuando se combinan con cables o ganchos adecuados, estos componentes actúan como puntos de elevación confiables.contribución a la seguridad y la eficiencia en el lugar de trabajo.
Automotriz y transporte
En el sector automotriz, se utilizan comúnmente en sistemas de suspensión y conexiones de chasis.desempeñan un papel clave en el montaje de bicicletas plegables y bicicletas diseñadas para niños, destacando su versatilidad.
Asamblea General
Estos componentes son perfectos para la fabricación de muebles, como soportes ajustables, y también se utilizan ampliamente en instalaciones al aire libre como fijaciones de tiendas de campaña y equipos de gimnasio.Ayudan en el montaje de varias herramientas de hardware.
Apoyo y servicios:
Nuestros accesorios de tubería neumáticos están diseñados para ofrecer un rendimiento confiable y eficiente en diversas aplicaciones industriales.Se recomienda consultar el manual del producto para obtener instrucciones detalladas de instalación y mantenimientoAsegúrese de que todos los accesorios sean compatibles con las especificaciones de su sistema para evitar fugas y garantizar un funcionamiento óptimo.
Ofrecemos servicios integrales que incluyen asistencia en la selección de productos, guía para la resolución de problemas y suministro de piezas de repuesto para respaldar sus sistemas neumáticos.Nuestro equipo técnico está equipado para proporcionar asesoramiento experto en el diseño del sistema y ayudar a resolver cualquier problema relacionado con los accesorios.
Se recomienda la inspección periódica y el mantenimiento adecuado de los accesorios de tubería neumáticos para prolongar la vida útil del producto y mantener la integridad del sistema.Asegúrese de que todas las conexiones estén seguras y de que los accesorios se utilicen dentro de los valores de presión y temperatura especificados.
Para obtener documentación técnica detallada, preguntas frecuentes y consejos de solución de problemas, visite nuestro centro de recursos en línea.Estamos comprometidos a apoyar sus operaciones con productos de calidad y servicio receptivo.
Embalaje y envío:
Embalaje del producto:Cada pieza neumática de tubería está cuidadosamente empaquetada para garantizar la máxima protección durante el transporte.Luego se colocan en robustoPara los pedidos a granel, los accesorios se envasan de forma segura en cajas de cartón más grandes con un etiquetado claro para facilitar su identificación.
Envío:Ofrecemos opciones de envío fiables y eficientes para entregar sus accesorios de tubería neumática de forma segura y a tiempo. Los envíos se procesan rápidamente una vez que se confirma el pedido.Proporcionamos información de seguimiento para todos los pedidosDependiendo de su ubicación y requisitos, el envío se puede organizar por vía terrestre, aérea o marítima.Nuestros socios logísticos aseguran un manejo cuidadoso para mantener la integridad de los accesorios durante todo el proceso de envío.
