Descripción del Producto:

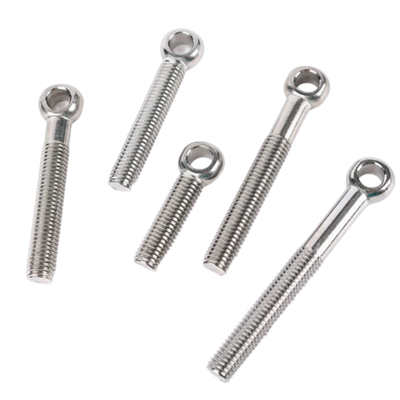

El perno de ojo, comúnmente conocido como perno de ojo de pez o tornillo de junta viva, es un sujetador de hardware altamente adaptable diseñado para conexiones seguras y flexibles. Se caracteriza por un ojo circular mecanizado con precisión en un extremo, combinado con un vástago total o parcialmente roscado en el otro extremo.
Construido con materiales robustos como acero inoxidable 304 o acero al carbono (Q235), este perno proporciona una excelente resistencia a la corrosión, durabilidad duradera y rendimiento confiable incluso en condiciones difíciles. Está cuidadosamente fabricado para cumplir con estándares como GB/T 798-1988 (estándar nacional chino) y DIN 444 (estándar industrial alemán), garantizando dimensiones exactas y precisión de rosca. El producto se ofrece en una amplia gama de tamaños, con diámetros de rosca que van desde M6 a M64, para satisfacer una variedad de requisitos de proyectos.
Este cáncamo es una excelente solución para aplicaciones que requieren un punto de pivote, un ángulo ajustable o un punto de elevación seguro. Su diseño facilita una conexión y desconexión rápida, lo que lo convierte en un componente vital tanto para usos industriales como de uso general.
Características:
Opciones de materiales premium:Este producto se ofrece en dos materiales de alta calidad para satisfacer diversas necesidades. La versión de acero inoxidable 304 (A2) proporciona una resistencia excepcional al óxido y la corrosión, lo que garantiza un rendimiento a largo plazo en entornos hostiles. Alternativamente, la opción de acero al carbono (Q235) viene con tratamientos superficiales protectores, como revestimiento de óxido negro o galvanizado en caliente, que mejoran significativamente su durabilidad y resistencia.
Alta resistencia:Fabricados con materiales robustos, estos componentes ofrecen una impresionante resistencia a la tracción y una durabilidad confiable para aplicaciones exigentes. Las versiones de acero al carbono vienen en múltiples grados de resistencia, incluidos 4.8, 8.8 y 10.9, mientras que la variante de acero inoxidable está disponible en el grado A2-70, que satisface una amplia gama de requisitos mecánicos.
Ingeniería de precisión:Fabricados con estricto cumplimiento de los estándares GB798 y DIN444, estos artículos cuentan con una superficie esférica suave y roscado de alta precisión. Esto garantiza una calidad constante y un rendimiento óptimo durante el uso.
Opciones de enhebrado versátiles:Para satisfacer diferentes necesidades de fijación, el producto está disponible en diseños totalmente roscados y parcialmente roscados, lo que ofrece flexibilidad y garantiza compatibilidad con diversas configuraciones de ensamblaje.
Diseño versátil:La forma del ojo circular facilita la conexión con pasadores, cadenas o cuerdas, lo que permite una rotación suave y un ajuste angular. Este diseño lo hace altamente adaptable para diversas aplicaciones que requieren un movimiento flexible.
Parámetros técnicos:
| Estándar |
GB/T 798-1988, estruendo 444 |
| Acabado superficial |
Brillante, suave y con mínimas rebabas. |
| Diámetro de rosca |
M6, M8, M10, M12, M16, M20 hasta M30 |
| Material |
Acero inoxidable 304, acero al carbono |
| Paso de rosca |
Estándar |
| Longitud nominal |
25 mm a 200 mm |
| Lun |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| PAG |
0,8 |
1 |
1.25 |
1.5 |
1,75 |
2 |
2.5 |
3 |
3 |
3.5 |
| d1 máx. |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 minuto |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk máximo |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| dk min |
10.9 |
12.9 |
16.9 |
18.7 |
23.7 |
30.4 |
38.4 |
43.4 |
48.4 |
53.1 |
| s máx |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| s min |
7,52 |
8.52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds máximo |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Aplicaciones:
Maquinaria Industrial
Este componente se utiliza con frecuencia en equipos mecánicos donde las piezas deben conectarse con la posibilidad de ajustes de ángulo regulares o un fácil desmontaje. Desempeña un papel crucial a la hora de garantizar la flexibilidad y la funcionalidad de las máquinas industriales.
Aplicaciones de válvulas y tuberías
Encuentra un uso generalizado en sistemas que involucran válvulas de alta presión y baja temperatura, así como tuberías de presión. Además, es un elemento habitual en las instalaciones de ingeniería de fluidos, contribuyendo a la fiabilidad y seguridad de estas infraestructuras.
Elevación y aparejo
Cuando se combina con las eslingas o ganchos adecuados, este componente se convierte en un punto de elevación confiable para diversas tareas de elevación y aparejo. Su resistencia y diseño garantizan un manejo seguro durante estas operaciones de trabajo pesado.
Automoción y transporte
En el sector de la automoción se emplea en sistemas de suspensión y conexiones de chasis. Además, también se utiliza habitualmente en el montaje de bicicletas plegables y bicicletas infantiles, aportando estabilidad y facilidad de mantenimiento.
Usos de ensamblaje general
Este componente versátil es perfecto para aplicaciones de fabricación de muebles, como soportes ajustables. También es adecuado para instalaciones en exteriores, como fijaciones de tiendas de campaña y equipos de gimnasio, así como para ensamblar diversas herramientas de hardware.
