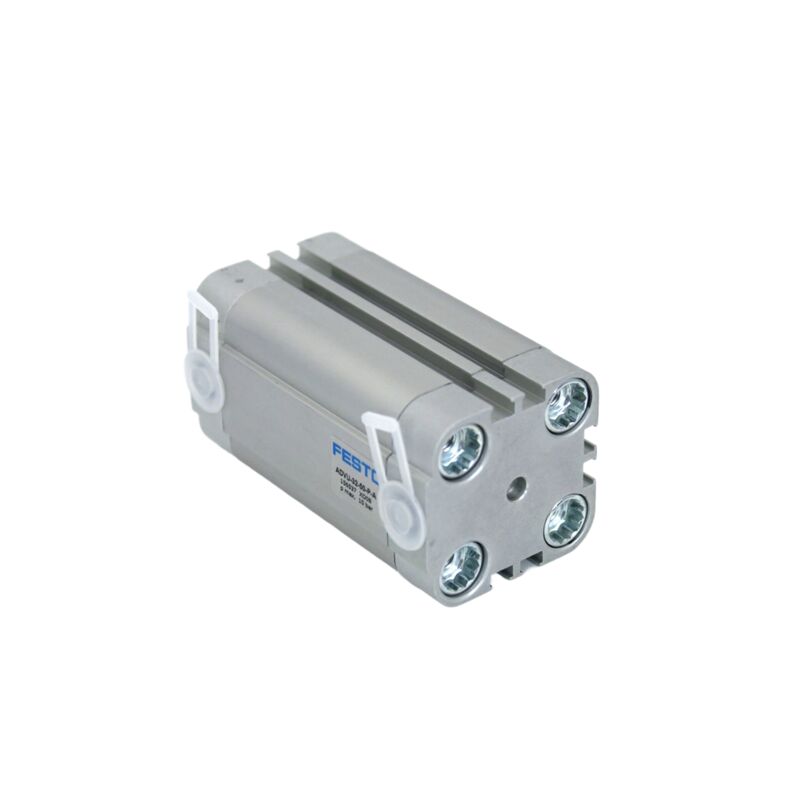

Tope de línea transportadora FESTO ADVU-20-5-A-P-A 156600 Rosca externa Diámetro de 20 mm Carrera de 5 mm Cilindro compacto de doble acción Puerto M5 Anillo magnético ISO 6432

Descripción del Producto:

El Festo ADVU-20 es un cilindro neumático compacto diseñado con funcionalidad de doble efecto. Cuenta con un diámetro de 20 mm y viene equipado con un pistón magnético integrado, que permite capacidades de detección de posición precisas.

Este cilindro incluye anillos y placas de amortiguación elásticos en ambos extremos, denominados amortiguación tipo P, para garantizar un funcionamiento suave y controlado. Está disponible en una variedad de longitudes de carrera estándar que van desde 5 mm hasta 50 mm.

Los clientes pueden elegir entre diferentes opciones de rosca del vástago del pistón, incluida la rosca interna (-PA) o la rosca externa (-APA), según los requisitos específicos de la aplicación. El ADVU-20 funciona eficientemente dentro de un rango de presión de 0,8 a 10 bar.

Gracias a su tamaño compacto y su confiable retroalimentación de posición integrada, el cilindro Festo ADVU-20 es particularmente adecuado para aplicaciones de automatización donde el ahorro de espacio y el rendimiento confiable son esenciales.

Características:

Este producto cuenta con un diseño ultracompacto que requiere un 50% menos de espacio de instalación en comparación con los cilindros estándar ISO 15552. Su tamaño reducido lo convierte en una opción ideal para máquinas con espacio limitado o diseños reducidos.

Con operación de doble acción, el cilindro proporciona fuerza motriz durante la carrera de avance y retorno. Esto garantiza un movimiento bidireccional consistente y controlable para un mejor rendimiento.

El pistón magnético integrado permite la detección de posición sin contacto mediante el uso de interruptores de proximidad. Estos sensores se pueden montar o reemplazar fácilmente sin requerir ajustes mecánicos, lo que simplifica el mantenimiento.

En ambos extremos del cilindro se instalan anillos y placas amortiguadores elásticos para absorber la energía del impacto, reduciendo así las vibraciones y el ruido al alcanzar las posiciones finales. Esta característica mejora la durabilidad y la comodidad operativa.

Construido con un cilindro y tapas de aleación de aluminio forjado, así como un vástago de pistón de acero inoxidable de alta aleación, el cilindro está diseñado para durar. Los sellos dinámicos fabricados en NBR o TPE-U (PU) contribuyen a su resistencia a la corrosión, logrando una calificación CRC 2 adecuada para entornos industriales.

El diseño incluye orificios pasantes en el cilindro junto con una amplia gama de accesorios de montaje, lo que permite una instalación versátil en prácticamente cualquier posición según las demandas de la aplicación.

Para adaptarse a diferentes accesorios de carga y requisitos de aplicación, hay dos opciones de rosca del vástago del pistón disponibles: rosca interna (-PA) y rosca externa (-APA). Esta flexibilidad garantiza la compatibilidad con una amplia gama de configuraciones.

Parámetros técnicos:

Aplicaciones:

En las líneas de montaje automatizadas, los sistemas compactos son esenciales para tareas como sujetar, posicionar, clasificar, detener, expulsar y manipular piezas de trabajo. Estas funciones se llevan a cabo dentro de estaciones de producción confinadas, donde la eficiencia del espacio es fundamental.

La maquinaria de envasado y llenado también se beneficia de diseños compactos, que permiten operaciones como empujar cajas, activar prensas selladoras, controlar desviadores de transportadores y gestionar válvulas incluso en espacios limitados.

El sector de fabricación de productos electrónicos y semiconductores requiere una alta precisión en actividades que incluyen operaciones de recogida y colocación, despanelado de PCB, ensamblaje de componentes y posicionamiento de equipos de prueba. Los accionamientos neumáticos compactos garantizan precisión y fiabilidad en estos procesos.

Los dispositivos médicos y la automatización de laboratorios utilizan un movimiento lineal suave y controlado para respaldar los instrumentos de diagnóstico, los procedimientos de manipulación de muestras y diversas aplicaciones biotecnológicas. Este control de movimiento preciso es crucial para mantener los estándares de rendimiento en entornos sanitarios.

La maquinaria textil y de impresión exige soluciones sólidas para posicionar el papel, accionar prensas de corte, sujetar hilo y controlar la tensión en condiciones difíciles. Los sistemas neumáticos compactos proporcionan la durabilidad y precisión necesarias para estas aplicaciones exigentes.

Los efectores finales y pinzas de los robots a menudo dependen de unidades neumáticas compactas para alimentar robots colaborativos, unidades de recogida y colocación y mecanismos de agarre automatizados. Estas unidades permiten un funcionamiento eficiente y flexible dentro de flujos de trabajo asistidos por robots.

Soporte y Servicios:

Nuestro producto de cilindro neumático de pistón está diseñado para ofrecer un rendimiento confiable y eficiente en diversas aplicaciones industriales. Para consultas de soporte técnico y servicio, nuestro equipo de expertos está disponible para ayudarlo con orientación de instalación, solución de problemas, consejos de mantenimiento y opciones de personalización del producto.

Proporcionamos documentación de soporte completa, incluidos manuales de usuario, hojas de especificaciones y dibujos CAD para ayudarlo a integrar el cilindro neumático de pistón sin problemas en sus sistemas. Además, ofrecemos sesiones de capacitación y seminarios web para garantizar que su equipo esté bien versado en la operación y el mantenimiento del equipo.

Si encuentra algún problema operativo, nuestros especialistas de soporte técnico están listos para ayudar a diagnosticar problemas y recomendar soluciones para minimizar el tiempo de inactividad. También brindamos servicios de reparación y repuestos para mantener sus cilindros neumáticos funcionando de manera óptima durante toda su vida útil.

Para un mejor servicio, ofrecemos planes de garantía extendida y contratos de mantenimiento periódico adaptados a los requisitos específicos de su aplicación. Nuestro compromiso es garantizar que su cilindro neumático de pistón funcione de manera eficiente y confiable, respaldando su productividad y sus objetivos operativos.

Embalaje y envío:

Nuestro cilindro neumático de pistón se empaqueta cuidadosamente para garantizar que llegue en perfectas condiciones. Cada cilindro está envuelto de forma segura en materiales protectores para evitar daños durante el transporte.

Luego, el producto se coloca en una caja resistente y hecha a medida que proporciona amortiguación y soporte adicionales. Para mayor seguridad, se utilizan inserciones amortiguadoras para minimizar el movimiento dentro del embalaje.

Utilizamos transportistas confiables para entregar su pedido de manera rápida y segura. Se proporcionará información de seguimiento para que pueda controlar su envío en cada paso del camino.

Ya sea que solicite una sola unidad o cantidades al por mayor, priorizamos el embalaje seguro y el envío eficiente para garantizar la completa satisfacción del cliente.
