Descripción del Producto:

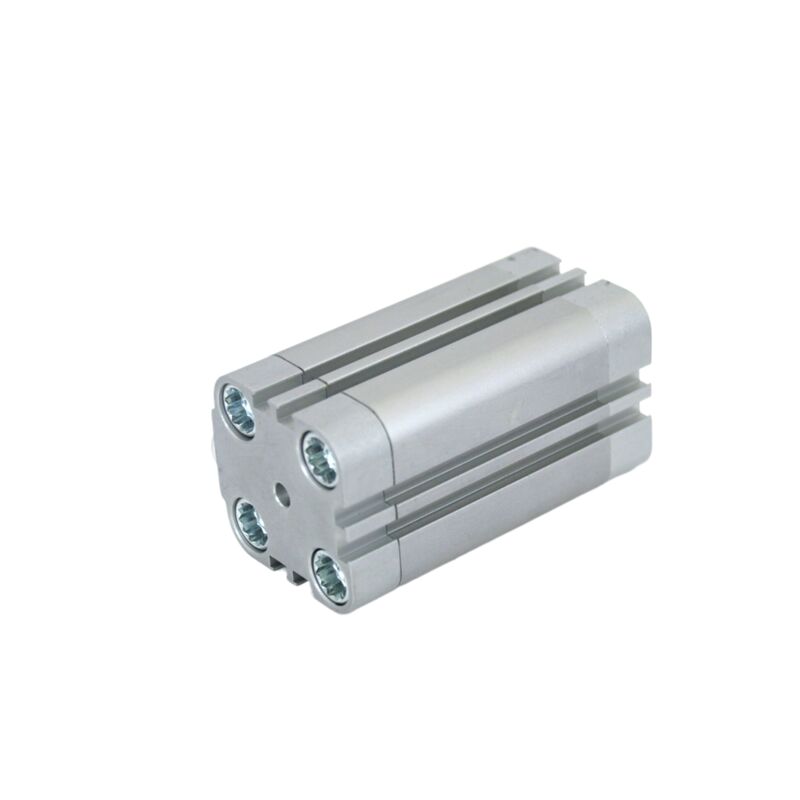

El Festo ADVU-20 es un cilindro neumático compacto de doble acción diseñado para un rendimiento eficiente. Cuenta con un diámetro de 20 mm e incluye un pistón magnético integrado, que permite una detección de posición precisa para diversas tareas de automatización.
Equipado con anillos y placas de amortiguación elásticos en ambos extremos, conocidos como amortiguación tipo P, este cilindro garantiza operaciones suaves y controladas. El producto se ofrece con longitudes de carrera estándar que van desde 5 mm hasta 50 mm, lo que permite flexibilidad para diferentes necesidades de aplicación.
Además, los clientes pueden elegir entre vástagos con rosca interior (-PA) o rosca exterior (-APA), en función de sus requisitos de instalación específicos. La presión de funcionamiento del cilindro ADVU-20 oscila entre 0,8 y 10 bar, lo que lo hace adecuado para una amplia gama de aplicaciones neumáticas.
En general, el Festo ADVU-20 es una solución ideal para configuraciones de automatización donde el ahorro de espacio y la retroalimentación de posición confiable son factores críticos.
Características:
Diseño ultracompacto
Este cilindro presenta un diseño ultracompacto que requiere un 50% menos de espacio de instalación en comparación con los cilindros estándar ISO 15552. Su tamaño reducido lo convierte en una opción ideal para máquinas con espacio limitado o diseños reducidos.
Operación de doble acción
El cilindro proporciona fuerza durante las carreras de avance y retorno a través de su operación de doble acción. Esto garantiza un movimiento constante y controlable en ambas direcciones, mejorando el rendimiento y la precisión.
Pistón magnético integrado
Equipado con un pistón magnético integrado, el cilindro admite detección de posición sin contacto mediante interruptores de proximidad. Estos sensores se pueden montar o reemplazar fácilmente sin ningún ajuste mecánico, lo que simplifica el mantenimiento y la configuración.
Amortiguación elástica (tipo P)
El modelo tipo P incluye componentes de amortiguación elásticos como anillos y placas flexibles en ambos extremos. Estas piezas funcionan para reducir la energía del impacto y minimizar la vibración y el ruido cuando el pistón alcanza las posiciones finales, lo que contribuye a un funcionamiento más suave y una mayor vida útil del equipo.
Materiales robustos y resistentes a la corrosión
Construido con un cilindro y tapas de aleación de aluminio forjado, complementados con un vástago de pistón de acero inoxidable de alta aleación, el cilindro exhibe una excelente durabilidad. Los sellos dinámicos fabricados con materiales NBR, TPE-U o PU mejoran el rendimiento, mientras que su resistencia a la corrosión cumple con los estándares CRC 2 adecuados para entornos industriales.
Opciones de montaje flexibles
La versatilidad en la instalación se logra a través de orificios pasantes en el cilindro y una amplia gama de accesorios de montaje. Esto permite montar el cilindro en prácticamente cualquier posición, adaptándose a diversas configuraciones y requisitos de la máquina.
Dos opciones de rosca del vástago del pistón
Los usuarios pueden seleccionar entre dos opciones de rosca del vástago del pistón para adaptarse mejor a las necesidades de su aplicación: una rosca interna (-PA) o una rosca externa (-APA). Esta flexibilidad facilita la conexión de diferentes cargas y mejora la compatibilidad entre diversas configuraciones.
Parámetros técnicos:
| Serie |
ADVU |
| Presión de funcionamiento |
0,8 ... 10 barras |
| Aburrir |
20mm |
| Marca |
Festo |
| Temperatura ambiente |
-20 ... +80°C |
| Operación |
Doble efecto |
Aplicaciones:
En las líneas de montaje automatizadas, diversas tareas como sujetar, posicionar, clasificar, detener, expulsar y manipular piezas se gestionan de forma eficiente en estaciones de producción compactas. Estos procesos garantizan una fabricación optimizada con alta precisión y velocidad.
La maquinaria de envasado y llenado se beneficia de mecanismos como el empuje de las cajas, el accionamiento de la prensa selladora, los desviadores del transportador y el control de válvulas, todos los cuales funcionan eficazmente incluso en espacios reducidos. Esto mejora la confiabilidad y el rendimiento de las operaciones de empaque.
La industria de la electrónica y los semiconductores exige operaciones precisas que incluyen acciones de recogida y colocación, desmontaje de paneles de PCB, ensamblaje de componentes y posicionamiento preciso de equipos de prueba. Estas tareas requieren una precisión y repetibilidad excepcionales para cumplir con los estándares de la industria.
En el campo de los dispositivos médicos y la automatización de laboratorios, el movimiento lineal suave y controlado es fundamental para los instrumentos de diagnóstico, la manipulación de muestras y diversas aplicaciones biotecnológicas. Esto garantiza que los procesos delicados se lleven a cabo con el máximo cuidado y precisión.
La maquinaria textil y de impresión depende de funciones como el posicionamiento del papel, el accionamiento de la prensa de corte, la sujeción del hilo y el control de la tensión para funcionar de manera confiable en entornos desafiantes y exigentes. Estas capacidades respaldan una calidad y eficiencia constantes en la producción.
Los efectores finales y las pinzas de los robots utilizan unidades neumáticas compactas para mejorar las capacidades de los robots colaborativos, las unidades de recogida y colocación y los sistemas de agarre automatizados. Este diseño compacto contribuye a aplicaciones robóticas versátiles y flexibles.
Soporte y Servicios:
Nuestro producto Cilindro neumático de pistón está diseñado para ofrecer un alto rendimiento y durabilidad en diversas aplicaciones industriales. Para obtener asistencia técnica, asegúrese de tener a mano el número de modelo, las especificaciones y los detalles del problema para facilitar una asistencia eficiente.
Ofrecemos servicios integrales que incluyen guía de instalación, consejos de mantenimiento, soporte para la resolución de problemas e información sobre piezas de repuesto para ayudarlo a maximizar la vida útil operativa de su cilindro neumático.
Para el mantenimiento, inspeccione periódicamente el cilindro en busca de signos de desgaste, fugas o daños, y asegúrese de que todos los accesorios y conexiones estén seguros. La lubricación debe realizarse de acuerdo con las recomendaciones del fabricante para mantener un funcionamiento suave.
Si encuentra algún problema operativo, como fugas de aire, rendimiento reducido o ruidos inusuales, consulte la sección de solución de problemas del manual del producto. Las soluciones comunes incluyen verificar si hay sellos dañados, verificar la presión del suministro de aire y garantizar la alineación adecuada.
Nuestro equipo técnico está comprometido a brindar soporte oportuno y puede ayudarlo con configuraciones personalizadas, optimización del rendimiento y suministro de piezas de repuesto para satisfacer las necesidades específicas de su aplicación.
