Descripción del producto:

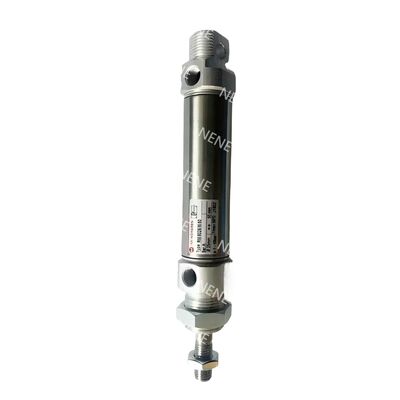

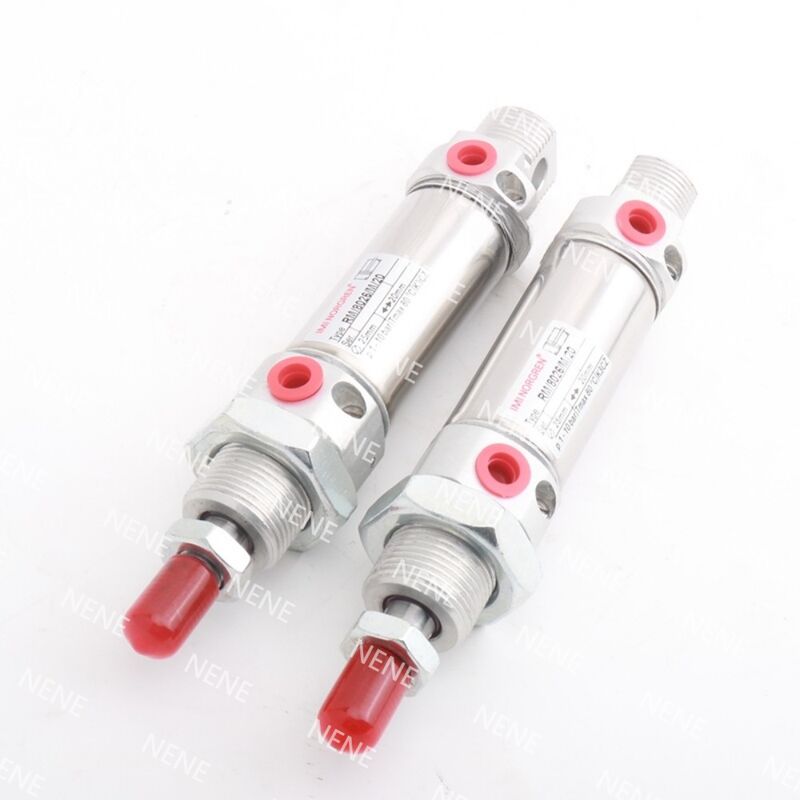

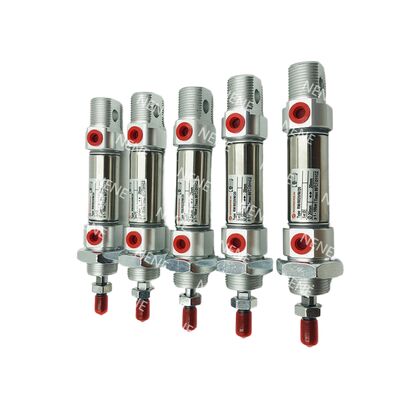

La serie RM/28000/M consta de cilindros Roundline compactos de una sola acción con un mecanismo de retorno de resorte.garantizar un funcionamiento fiable y una funcionalidad mejorada.
Construidos con un tubo de acero inoxidable y tapas de aluminio anodizado transparente, los cilindros ofrecen una excelente resistencia a la corrosión y una alta durabilidad.Este diseño robusto garantiza un rendimiento duradero incluso en entornos difíciles.
Además, el rango RM/28000/M está diseñado para ser totalmente compatible con las normas ISO 6432.Su tamaño compacto las convierte en una opción ideal para aplicaciones que requieren un posicionamiento neumático en espacios reducidos, así como para las tareas de automatización de corta duración.
Características:
El diseño compacto se adhiere al factor de forma ISO 6432, lo que permite una integración perfecta con los accesorios estándar.Esto hace que la instalación sea sencilla y compatible con una amplia gama de sistemas existentes.
Construido con materiales resistentes a la corrosión, el producto es ideal para su uso en ambientes duros y exigentes.
Equipado con un pistón magnético, simplifica el proceso de detección de límites y proporciona una retroalimentación efectiva para los sistemas de automatización.
La robusta construcción mecánica incluye tapas de extremo dobles, que contribuyen a la resistencia general y la longevidad del dispositivo.Este elemento de diseño garantiza un sellado seguro y resistencia durante un uso prolongado.
Parámetros técnicos:
| Punto de trabajo |
Especificación |
| El perforación (mm) |
10 / 12 / 16 / 20 |
| Las marchas estándar (mm) |
10, 25, 50 |
| Capacidad máxima (mm) |
50 |
| La barra de pistón Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamaño del puerto |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Mediano |
Aire comprimido, filtrado, lubricado o no lubricado |
| Presión de funcionamiento |
2 a 10 bar (29 a 145 psi) |
| Temperatura de funcionamiento |
-10°C a +80°C (de 14°F a 176°F) |
| Operación |
Acción única, resorte de retorno, pistón magnético |
| Acolchado |
Amortización de amortiguadores |
| Material del barril |
Acero inoxidable |
| Material de cubierta de extremo |
Leguras de aluminio anodizado transparente |
| Material de las barras de pistón |
Acero inoxidable |
| Material de amortiguación |
El poliuretano |
| Las focas |
Las partidas de los productos de la partida 9802 incluyen: |
| Diseño de la tapa de extremo |
Las capas de extremo de alta resistencia doblemente encrucijadas |
| Accesorios estándar |
Noche de montaje de nariz, noca de fijación de la barra del pistón |
| Accesorios opcionales |
Interruptores de caña con cable integrado, soportes de montaje de interruptores, accesorios rectos y de codo, equipos de montaje |
| Empuje teórico @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Fuerza de resorte de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso y dimensiones |
Véase la tabla de dimensiones de la hoja de datos completa |
| Variantes |
Puerto trasero central, cubierta trasera plana, múltiples opciones de montaje |
| Equipo de servicio |
No está disponible |
| Datos de carga y de desviación |
Se recomienda consultar los gráficos de carga y de desviación de la hoja de datos. |
Aplicaciones:
Los sistemas automatizados de montaje e indexación se benefician en gran medida de la accionamiento de corta duración, lo que permite movimientos precisos y eficientes en espacios compactos.
En el manejo de componentes electrónicos, las operaciones de recogida y colocación a menudo requieren distancias cortas de recorrido.que están soportados por mecanismos de accionamiento especializados.
Los procesos de embalaje y las aplicaciones de mantenimiento de máquinas requieren con frecuencia movimientos compactos y repetibles, lo que garantiza un rendimiento constante y un funcionamiento fiable en entornos reducidos.
Las aplicaciones que necesitan detección de posición integrada se benefician de capacidades de control y monitoreo mejoradas, lo que permite una mayor precisión y retroalimentación del sistema.
Apoyo y servicios:
Nuestro producto de cilindros neumáticos de pistón está diseñado para ofrecer un rendimiento confiable y eficiente en una amplia gama de aplicaciones industriales.Proporcionamos asistencia integral incluyendo la guía de instalación, solución de problemas, consejos de mantenimiento y optimización del rendimiento para garantizar que su cilindro neumático funcione con la máxima eficiencia.
Ofrecemos documentación técnica detallada, incluyendo manuales de usuario, dibujos dimensionales y hojas de especificaciones para ayudarle a comprender las características del producto y el uso adecuado.Nuestro equipo de soporte está capacitado para ayudar a identificar el modelo de cilindro adecuado para sus necesidades específicas de aplicación y puede proporcionar asesoramiento sobre opciones de personalización si es necesario.
Los servicios de mantenimiento incluyen recomendaciones sobre lubricación, intervalos de inspección y piezas de repuesto para extender la vida útil del cilindro neumático.También ofrecemos servicios de reparación para resolver cualquier problema operativo y restaurar el producto a una condición de trabajo óptima.
Para un soporte mejorado, ofrecemos sesiones de capacitación y seminarios web para ayudar a su personal técnico a obtener un conocimiento profundo sobre el funcionamiento y mantenimiento de los cilindros neumáticos.Nuestro objetivo es asegurarnos de que usted reciba apoyo oportuno y eficaz para minimizar el tiempo de inactividad y maximizar la productividad.
Consulte la documentación del producto y los recursos de soporte disponibles en nuestro sitio web para obtener información adicional y guías de solución de problemas.
Embalaje y envío:
Nuestros cilindros neumáticos de pistón están cuidadosamente empaquetados para garantizar la máxima protección durante el transporte.caja de cartón ondulado para evitar cualquier daño por golpes o vibracionesSe utilizan materiales de relleno adicionales para llenar los espacios vacíos dentro del embalaje para evitar el movimiento.
Para el envío, utilizamos transportistas confiables con opciones de seguimiento para garantizar la entrega oportuna y segura.incluidos Fragile y This Side Up para garantizar un cuidado adecuadoDependiendo del destino, ofrecemos varios métodos de envío incluyendo servicios estándar, expedidos y expresos para satisfacer sus necesidades.
Antes del envío, cada cilindro neumático de pistón se somete a una inspección de calidad minuciosa para confirmar que cumple con todas las especificaciones y está libre de defectos.incluidos los manuales del producto e información de garantía, dentro del paquete para su comodidad.
Nuestro compromiso es entregar su cilindro neumático de pistón en perfecto estado, listo para su instalación y uso inmediatos.
