Descripción del producto:

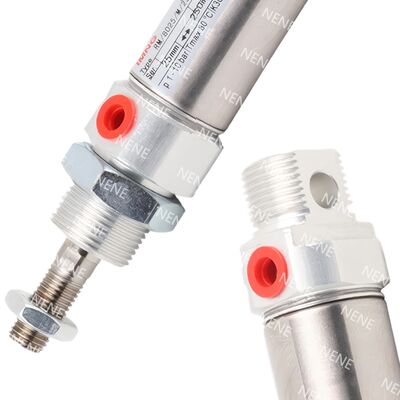

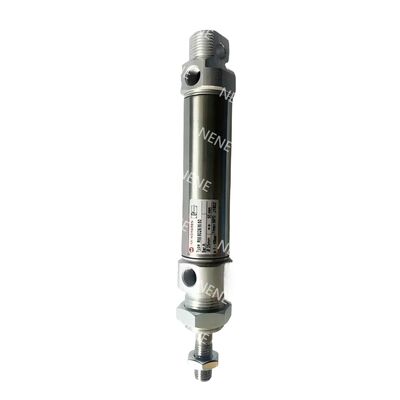

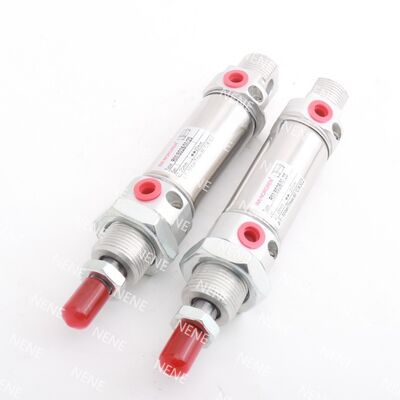

La serie RM/28000/M consta de cilindros Roundline compactos de una sola acción que cuentan con un mecanismo de retorno de resorte. Cada cilindro está equipado con un pistón magnético como componente estándar,garantizar un rendimiento fiable en diversas aplicaciones.
Construidos con un tubo de acero inoxidable y tapas de aluminio anodizado transparente, estos cilindros ofrecen una excelente resistencia a la corrosión y durabilidad.hacerlos adecuados para entornos industriales exigentes.
Además, la gama RM/28000/M cumple con la norma ISO 6432, lo que garantiza la compatibilidad con otros componentes neumáticos compactos.Esto los hace especialmente adecuados para aplicaciones que requieren un espacio de instalación limitado, el posicionamiento neumático preciso y las tareas de automatización de carrera corta.
Características:
El compacto factor de forma ISO 6432 permite una integración perfecta con los accesorios estándar, haciendo que la instalación sea sencilla y eficiente.
Construido con materiales resistentes a la corrosión, este producto está diseñado para soportar condiciones ambientales duras y desafiantes, asegurando un rendimiento duradero.
La característica del pistón magnético mejora la funcionalidad simplificando la detección de límites y proporcionando una retroalimentación de automatización confiable.
Con un diseño mecánico robusto que incluye tapas de extremo dobles, la construcción garantiza durabilidad y montaje seguro para aplicaciones exigentes.
Parámetros técnicos:
| Punto de trabajo |
Especificación |
| El perforación (mm) |
10 / 12 / 16 / 20 |
| Las marchas estándar (mm) |
10, 25, 50 |
| Capacidad máxima (mm) |
50 |
| La barra de pistón Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamaño del puerto |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Mediano |
Aire comprimido, filtrado, lubricado o no lubricado |
| Presión de funcionamiento |
2 a 10 bar (29 a 145 psi) |
| Temperatura de funcionamiento |
-10°C a +80°C (de 14°F a 176°F) |
| Operación |
Acción única, resorte de retorno, pistón magnético |
| Acolchado |
Amortización de amortiguadores |
| Material del barril |
Acero inoxidable |
| Material de cubierta de extremo |
Leguras de aluminio anodizado transparente |
| Material de las barras de pistón |
Acero inoxidable |
| Material de amortiguación |
El poliuretano |
| Las focas |
Las partidas de los productos de la partida 9802 incluyen: |
| Diseño de la tapa de extremo |
Las capas de extremo de alta resistencia doblemente encrucijadas |
| Accesorios estándar |
Noche de montaje de nariz, noca de fijación de la barra del pistón |
| Accesorios opcionales |
Interruptores de caña con cable integrado, soportes de montaje de interruptores, accesorios rectos y de codo, equipos de montaje |
| Empuje teórico @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Fuerza de resorte de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso y dimensiones |
Véase la tabla de dimensiones de la hoja de datos completa |
| Variantes |
Puerto trasero central, cubierta trasera plana, múltiples opciones de montaje |
| Equipo de servicio |
No está disponible |
| Datos de carga y de desviación |
Se recomienda consultar los gráficos de carga y de desviación de la hoja de datos. |
Aplicaciones:
El ensamblaje y la indexación automatizados a menudo implican movimientos precisos con longitudes de curso limitadas.
El manejo de componentes electrónicos y la realización de tareas de recogida y colocación requieren soporte para viajes de corta distancia.Estas operaciones se benefician de mecanismos de accionamiento confiables y compactos que pueden mover los componentes con rapidez y precisión.
En las aplicaciones de envasado y de mantenimiento de máquinas, existe una gran necesidad de movimientos compactos y repetibles.
Muchas aplicaciones requieren detección de posición integrada para monitorear y controlar el movimiento con precisión.
Apoyo y servicios:
Nuestro producto de cilindro neumático de pistón está diseñado para un rendimiento confiable y eficiente en diversas aplicaciones industriales.Se recomienda consultar el manual del producto para las directrices de instalación.Asegúrese de que el cilindro funcione dentro de los rangos de presión y temperatura especificados para evitar daños y garantizar una funcionalidad óptima.
Se recomienda la inspección regular de los sellos, barras de pistón y tubos de cilindro para mantener el rendimiento y extender la vida útil del producto.La lubricación debe aplicarse según se especifica en las instrucciones de mantenimiento para reducir el desgaste y prevenir la corrosión..
Si se presentan problemas de funcionamiento, compruebe que las conexiones neumáticas estén seguras y que el suministro de aire esté limpio y seco.Los diagramas detallados de solución de problemas están disponibles en la documentación para ayudar a identificar y resolver fallos comunes..
También ofrecemos servicios profesionales de reparación y piezas de repuesto para apoyar el uso continuo de su cilindro neumático de pistón.Nuestro equipo técnico se dedica a garantizar que su equipo funcione sin problemas y eficientemente durante toda su vida útil..
Embalaje y envío:
Nuestro cilindro neumático de pistón está cuidadosamente empaquetado para asegurarse de que llega en perfectas condiciones.El producto se coloca entonces en una robusta, una caja personalizada que proporciona amortiguación y soporte adicionales.
Para el envío, utilizamos transportistas confiables y proporcionamos información de seguimiento para mantenerlo actualizado sobre el estado de su pedido.Si se envían a nivel nacional o internacionalSi tiene algún embalaje especial o requisitos de envío, por favor póngase en contacto con nuestro equipo de servicio al cliente para obtener ayuda.
