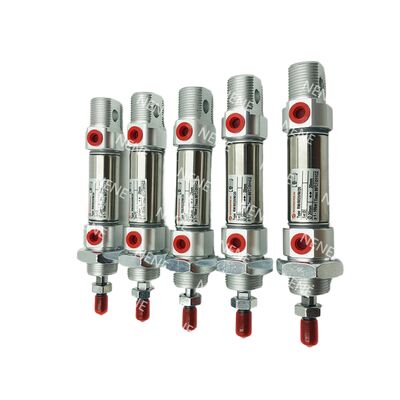

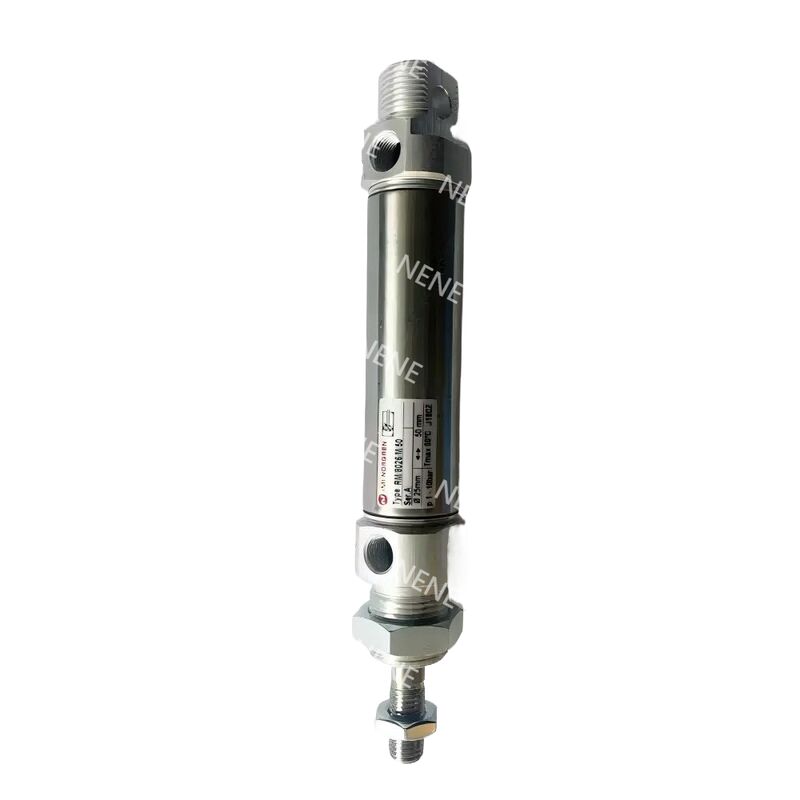

Descripción del producto:
La serie RM/28000/M cuenta con cilindros Roundline compactos de una sola acción que utilizan un mecanismo de retorno de resorte.Mejorando su funcionalidad y confiabilidad.
Construidos con un tubo de acero inoxidable y tapas de aluminio anodizado transparente, estos cilindros ofrecen una excelente resistencia a la corrosión y una alta resistencia mecánica.Su diseño garantiza durabilidad y rendimiento duradero incluso en entornos exigentes.
Además, el rango RM/28000/M es totalmente compatible con la norma ISO 6432, lo que los convierte en una opción ideal para aplicaciones donde el espacio es limitado.Su factor de forma compacto es perfectamente adecuado para tareas de posicionamiento neumático y procesos de automatización de corto curso.
Características:
El diseño compacto sigue el factor de forma ISO 6432, lo que permite una integración perfecta con los accesorios estándar.
Construido con materiales resistentes a la corrosión, este producto está diseñado para soportar ambientes duros y exigentes, lo que garantiza un rendimiento y una durabilidad duraderos.
Equipado con un pistón magnético, permite una fácil detección de límites y proporciona una retroalimentación de automatización confiable, mejorando la eficiencia y precisión operativas.
La robusta construcción mecánica incluye tapas de extremo doblemente encrucijadas, lo que contribuye a la robustez y fiabilidad generales del dispositivo en condiciones rigurosas.
Parámetros técnicos:
| Punto de trabajo |
Especificación |
| El perforación (mm) |
10 / 12 / 16 / 20 |
| Las marchas estándar (mm) |
10, 25, 50 |
| Capacidad máxima (mm) |
50 |
| La barra de pistón Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamaño del puerto |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Mediano |
Aire comprimido, filtrado, lubricado o no lubricado |
| Presión de funcionamiento |
2 a 10 bar (29 a 145 psi) |
| Temperatura de funcionamiento |
-10°C a +80°C (de 14°F a 176°F) |
| Operación |
Acción única, resorte de retorno, pistón magnético |
| Acolchado |
Amortización de amortiguadores |
| Material del barril |
Acero inoxidable |
| Material de cubierta de extremo |
Leguras de aluminio anodizado transparente |
| Material de las barras de pistón |
Acero inoxidable |
| Material de amortiguación |
El poliuretano |
| Las focas |
Las partidas de los productos de la partida 9802 incluyen: |
| Diseño de la tapa de extremo |
Las capas de extremo de alta resistencia doblemente encrucijadas |
| Accesorios estándar |
Noche de montaje de nariz, noca de fijación de la barra del pistón |
| Accesorios opcionales |
Interruptores de caña con cable integrado, soportes de montaje de interruptores, accesorios rectos y de codo, equipos de montaje |
| Empuje teórico @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Fuerza de resorte de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso y dimensiones |
Véase la tabla de dimensiones de la hoja de datos completa |
| Variantes |
Puerto trasero central, cubierta trasera plana, múltiples opciones de montaje |
| Equipo de servicio |
No está disponible |
| Datos de carga y de desviación |
Se recomienda consultar los gráficos de carga y de desviación de la hoja de datos. |
Aplicaciones:
El ensamblaje automatizado y la indexación precisa son posibles gracias a la accionamiento de corta duración.
El manejo de componentes electrónicos se beneficia enormemente de los mecanismos de recogida y colocación diseñados para distancias cortas.Estos sistemas aseguran que las piezas delicadas se manejen con cuidado y se posicionen con precisión durante la fabricación.
En las operaciones de embalaje y mantenimiento de máquinas, a menudo se necesita un movimiento compacto y repetible.Las soluciones que ofrecen un rendimiento constante en espacios limitados ayudan a mantener un alto rendimiento y fiabilidad.
Las aplicaciones que requieren detección de posición integrada están bien servidas por estas tecnologías avanzadas de accionamiento y manejo.Los sistemas pueden lograr un control y un seguimiento precisos durante todo su funcionamiento..
Apoyo y servicios:
Nuestro producto de cilindros neumáticos de pistón está diseñado para un rendimiento confiable y eficiente en una amplia gama de aplicaciones industriales.Por favor, consulte el manual detallado del usuario suministrado con el producto., que incluye instrucciones de instalación, directrices de funcionamiento y consejos de mantenimiento para garantizar una funcionalidad óptima.
Si se presentan problemas durante la instalación o el funcionamiento, compruebe que el cilindro esté instalado de acuerdo con la orientación especificada y que todas las conexiones estén seguras y sin fugas.La inspección y la lubricación periódicas, tal como se indica en el manual, ayudarán a prevenir el desgaste prematuro y a prolongar la vida útil del producto..
Para el servicio y el mantenimiento, utilice únicamente piezas de repuesto originales recomendadas por el fabricante para mantener las normas de rendimiento y el cumplimiento de la seguridad.Nuestro equipo técnico está disponible para ayudar con la solución de problemas, optimización del rendimiento y solicitudes de personalización para satisfacer sus necesidades específicas de aplicación.
Recomendamos mantener un registro de mantenimiento para realizar un seguimiento de los intervalos de servicio y de las reparaciones realizadas.La manipulación adecuada y el cumplimiento de los límites de presión y temperatura de funcionamiento especificados garantizarán un uso seguro y eficaz del cilindro neumático de pistón.
Para obtener documentación técnica detallada, preguntas frecuentes y herramientas de software relacionadas con nuestro cilindro neumático de pistón, visite nuestro portal de soporte.Nuestro compromiso es proporcionar soporte y servicios integrales para maximizar el valor y la fiabilidad de sus sistemas neumáticos.
Embalaje y envío:
Nuestro cilindro neumático de pistón está cuidadosamente empaquetado para garantizar la máxima protección durante el transporte.caja de cartón personalizada para evitar el movimiento y el dañoSe utilizan materiales de relleno adicionales para proteger los componentes y superficies delicados de arañazos e impactos.
Para el envío, utilizamos transportistas confiables que ofrecen opciones de seguimiento y seguro para garantizar una entrega segura y oportuna.instrucciones de manejo, y marcas de orientación para facilitar el manejo adecuado durante todo el proceso de envío.Tomamos todas las precauciones para asegurarnos de que su cilindro neumático de pistón llegue en perfecto estado de funcionamiento..
