Descripción del producto:

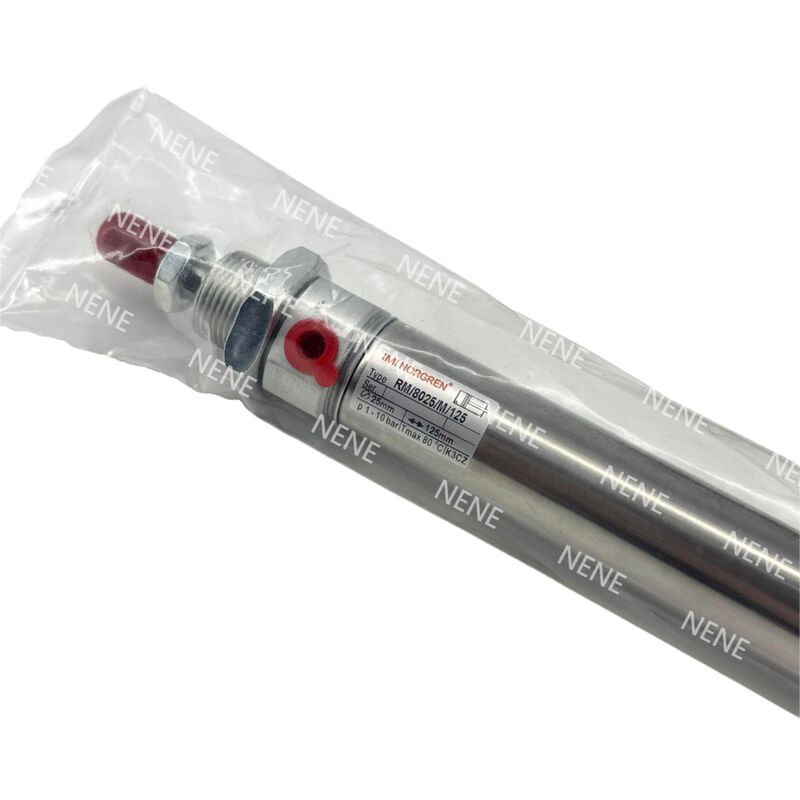

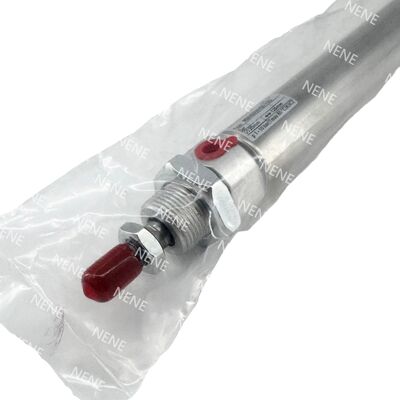

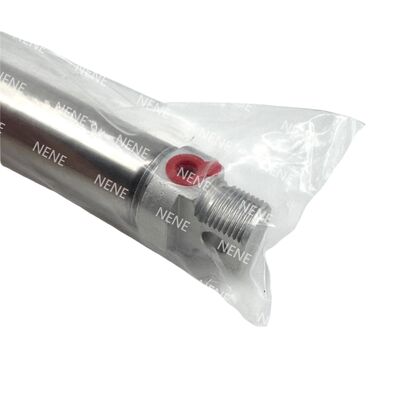

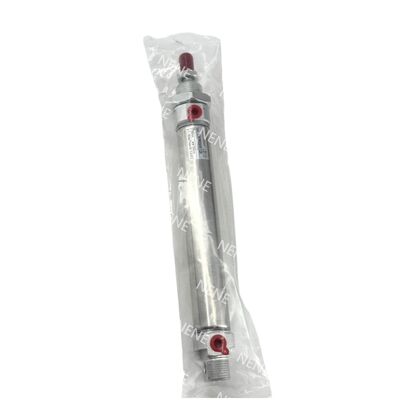

La serie RM/28000/M consta de cilindros Roundline compactos de una sola acción con un mecanismo de retorno de resorte.mejorar su funcionalidad y versatilidad.
Construido con un tubo de acero inoxidable y tapas de aluminio anodizado transparente, el diseño garantiza una excelente resistencia a la corrosión y una alta durabilidad.Esta combinación de materiales proporciona una estructura robusta adecuada para ambientes exigentes.
Además, los cilindros RM/28000/M están diseñados para cumplir con las normas ISO 6432, lo que los hace altamente compatibles y compactos.Su pequeño tamaño y su rendimiento fiable los hacen perfectos para aplicaciones que requieren un posicionamiento neumático preciso y una automatización de carrera corta en espacios limitados.
Características:
El cilindro cuenta con un factor de forma ISO 6432 compacto, lo que garantiza una integración perfecta con los accesorios estándar.
Construido con materiales resistentes a la corrosión, este cilindro es muy adecuado para su uso en ambientes duros y exigentes.
Equipado con un pistón magnético, el cilindro proporciona una detección de límites simplificada y mejora la retroalimentación de la automatización.
La robusta construcción mecánica incluye tapas de extremo doblemente encrucijadas, que contribuyen a la durabilidad y longevidad del cilindro.
Parámetros técnicos:
| Punto de trabajo |
Especificación |
| El perforación (mm) |
10 / 12 / 16 / 20 |
| Las marchas estándar (mm) |
10, 25, 50 |
| Capacidad máxima (mm) |
50 |
| La barra de pistón Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamaño del puerto |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Mediano |
Aire comprimido, filtrado, lubricado o no lubricado |
| Presión de funcionamiento |
2 a 10 bar (29 a 145 psi) |
| Temperatura de funcionamiento |
-10°C a +80°C (de 14°F a 176°F) |
| Operación |
Acción única, resorte de retorno, pistón magnético |
| Acolchado |
Amortización de amortiguadores |
| Material del barril |
Acero inoxidable |
| Material de cubierta de extremo |
Leguras de aluminio anodizado transparente |
| Material de las barras de pistón |
Acero inoxidable |
| Material de amortiguación |
El poliuretano |
| Las focas |
Las partidas de los productos de la partida 9802 incluyen: |
| Diseño de la tapa de extremo |
Las capas de extremo de alta resistencia doblemente encrucijadas |
| Accesorios estándar |
Noche de montaje de nariz, noca de fijación de la barra del pistón |
| Accesorios opcionales |
Interruptores de caña con cable integrado, soportes de montaje de interruptores, accesorios rectos y de codo, equipos de montaje |
| Empuje teórico @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Fuerza de resorte de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso y dimensiones |
Véase la tabla de dimensiones de la hoja de datos completa |
| Variantes |
Puerto trasero central, cubierta trasera plana, múltiples opciones de montaje |
| Equipo de servicio |
No está disponible |
| Datos de carga y de desviación |
Se recomienda consultar los gráficos de carga y de desviación de la hoja de datos. |
Aplicaciones:
Los procesos de ensamblaje y indexación automatizados se benefician enormemente del uso de la accionamiento de corta duración.
En el manejo de componentes electrónicos, las operaciones de recogida y colocación a menudo requieren soporte para distancias de recorrido limitadas.El uso de soluciones de accionamiento compactas garantiza un posicionamiento preciso y un manejo rápido en estos procedimientos delicados.
Las aplicaciones de embalaje y el servicio de máquinas requieren con frecuencia un movimiento compacto y repetible.El uso de dispositivos diseñados para un rendimiento constante en espacios reducidos ayuda a mantener la productividad y la fiabilidad.
Además, las aplicaciones que requieren detección de posición integrada obtienen ventajas significativas de los sistemas de accionamiento avanzados.La incorporación de mecanismos de retroalimentación precisos permite un mejor control y una mayor precisión general del sistema.
Apoyo y servicios:
Nuestro producto de cilindro neumático de pistón está diseñado para un rendimiento confiable y eficiente en diversas aplicaciones industriales.las especificaciones, y las condiciones de funcionamiento están listas para facilitar la asistencia inmediata.
Ofrecemos soporte integral para el producto, incluyendo guías de instalación, consejos de mantenimiento, consejos de solución de problemas e información sobre piezas de repuesto.Nuestro equipo técnico está equipado para ayudarle a optimizar el rendimiento y la longevidad de su cilindro neumático.
Para el servicio y la reparación, siempre use piezas originales para mantener la integridad del producto y la cobertura de la garantía.
Si se encuentra con algún problema con su cilindro neumático de pistón, consulte el manual de usuario para los pasos comunes de solución de problemas.Nuestros recursos de apoyo están disponibles para proporcionar soluciones técnicas detalladas adaptadas a las necesidades de su aplicación.
Estamos comprometidos a ofrecer soporte y servicios de alta calidad para maximizar el valor y la eficiencia de sus sistemas neumáticos.
Embalaje y envío:
Nuestro cilindro neumático de pistón está cuidadosamente empaquetado para garantizar la seguridad y protección durante el transporte.caja diseñada a medida para evitar cualquier daño por impactos o humedadEl embalaje está claramente etiquetado con las especificaciones del producto e instrucciones de manejo para facilitar la identificación y el cuidado adecuado.
Para el envío, utilizamos transportistas confiables con opciones de seguimiento para garantizar la entrega oportuna.Los cilindros están paletizados de forma segura para pedidos a granel para minimizar el movimiento y garantizar la estabilidad durante todo el proceso de envíoTambién ofrecemos opciones de envío acelerado bajo petición para cumplir con los plazos urgentes del proyecto.
Una vez recibido, por favor inspeccione el embalaje para detectar cualquier signo de daño e informe cualquier problema inmediatamente a nuestro equipo de servicio al cliente.Esto asegura que podemos resolver rápidamente cualquier inquietud y mantener el más alto nivel de calidad del producto y la satisfacción del cliente.
