Descripción del producto:

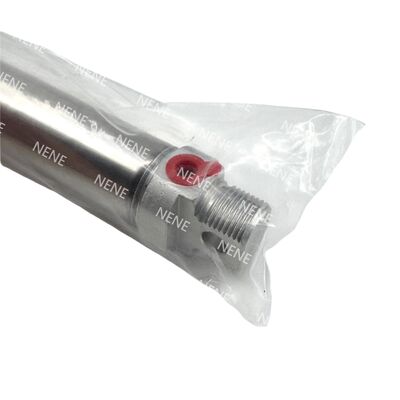

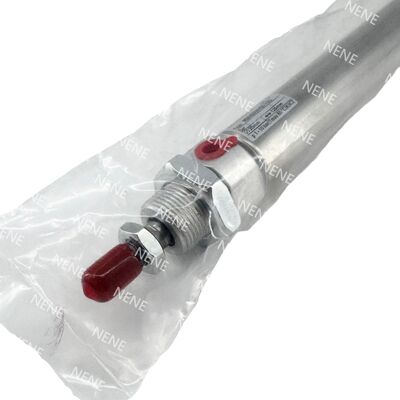

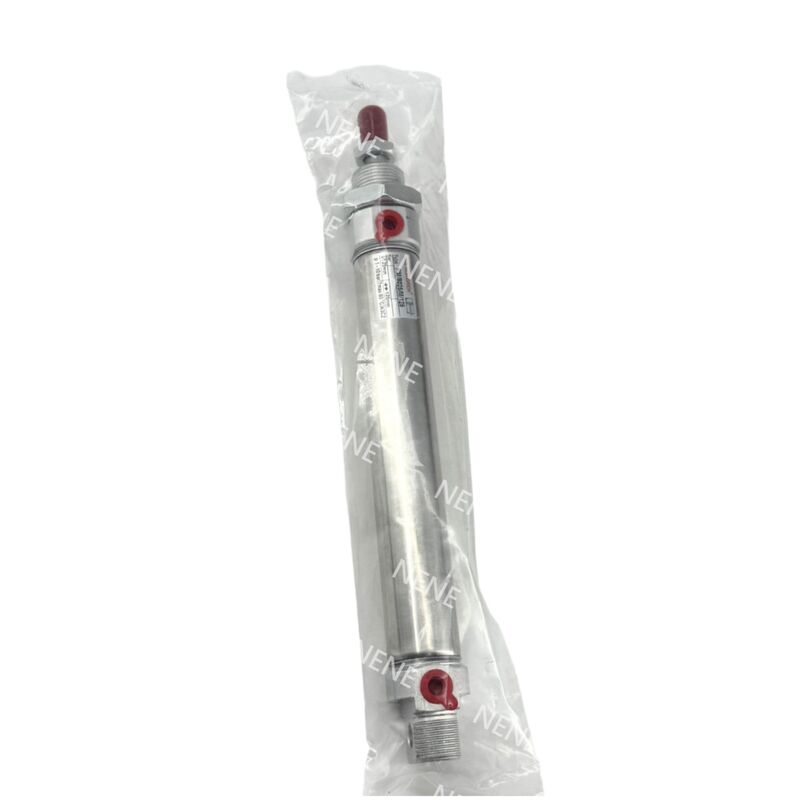

La serie RM/28000/M consta de cilindros Roundline compactos de una sola acción con un mecanismo de retorno de resorte y un pistón magnético como componente estándar.Estos cilindros están diseñados para ofrecer un rendimiento confiable en varios entornos de automatización.
Construidos con un tubo de acero inoxidable y tapas de aluminio anodizado transparentes, ofrecen una excelente resistencia a la corrosión y durabilidad.Esta construcción robusta garantiza una alta resistencia, manteniendo un diseño ligero adecuado para ambientes exigentes.
Además, el rango RM/28000/M es compatible con el estándar compacto ISO 6432,lo que lo convierte en una opción ideal para aplicaciones que requieren posicionamiento neumático de espacio reducido y tareas de automatización de corto cursoSu tamaño compacto combinado con un funcionamiento eficiente los hace adecuados para necesidades de ingeniería de precisión.
Características:
El cilindro cuenta con un factor de forma ISO 6432 compacto, lo que facilita su integración con accesorios estándar.Su pequeño tamaño permite una instalación eficiente en diversas aplicaciones sin necesidad de modificaciones extensas.
Construido con materiales resistentes a la corrosión, este cilindro está diseñado para soportar ambientes duros y desafiantes.Esta durabilidad garantiza un rendimiento fiable incluso en condiciones exigentes donde la exposición a la humedad o a los productos químicos es común.
Equipado con un pistón magnético, el cilindro permite una detección de límites simplificada y retroalimentación automática.Esta característica mejora la precisión operativa y permite una integración perfecta con los sistemas de control para mejorar los procesos de automatización.
Además, el cilindro cuenta con una construcción mecánica robusta, que incluye tapas de extremo dobles que aumentan su resistencia y longevidad.Este diseño resistente contribuye a un rendimiento confiable durante largos períodos de uso.
Parámetros técnicos:
| Punto de trabajo |
Especificación |
| El perforación (mm) |
10 / 12 / 16 / 20 |
| Las marchas estándar (mm) |
10, 25, 50 |
| Capacidad máxima (mm) |
50 |
| La barra de pistón Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamaño del puerto |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Mediano |
Aire comprimido, filtrado, lubricado o no lubricado |
| Presión de funcionamiento |
2 a 10 bar (29 a 145 psi) |
| Temperatura de funcionamiento |
-10°C a +80°C (de 14°F a 176°F) |
| Operación |
Acción única, resorte de retorno, pistón magnético |
| Acolchado |
Amortización de amortiguadores |
| Material del barril |
Acero inoxidable |
| Material de cubierta de extremo |
Leguras de aluminio anodizado transparente |
| Material de las barras de pistón |
Acero inoxidable |
| Material de amortiguación |
El poliuretano |
| Las focas |
Las partidas de los productos de la partida 9802 incluyen: |
| Diseño de la tapa de extremo |
Las capas de extremo de alta resistencia doblemente encrucijadas |
| Accesorios estándar |
Noche de montaje de nariz, noca de fijación de la barra del pistón |
| Accesorios opcionales |
Interruptores de caña con cable integrado, soportes de montaje de interruptores, accesorios rectos y de codo, equipos de montaje |
| Empuje teórico @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Fuerza de resorte de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso y dimensiones |
Véase la tabla de dimensiones de la hoja de datos completa |
| Variantes |
Puerto trasero central, cubierta trasera plana, múltiples opciones de montaje |
| Equipo de servicio |
No está disponible |
| Datos de carga y de desviación |
Se recomienda consultar los gráficos de carga y de desviación de la hoja de datos. |
Aplicaciones:
Los procesos automatizados de ensamblaje e indexación implican una accionamiento de corta duración para garantizar operaciones precisas y eficientes..
En el ámbito de la manipulación de componentes electrónicos, las aplicaciones de recogida y colocación se benefician de mecanismos que soportan distancias cortas.Esto permite un posicionamiento rápido y fiable de los componentes delicados durante la fabricación.
Las tareas de embalaje y mantenimiento de máquinas a menudo requieren soluciones de movimiento compactas y repetibles.
Además, las aplicaciones que requieren detección de posición integrada dependen de tecnología avanzada para monitorear y controlar el movimiento con precisión, mejorando la confiabilidad y precisión generales del sistema.
Apoyo y servicios:
Nuestro producto de cilindros neumáticos de pistón está diseñado para ofrecer un rendimiento confiable y eficiente en una amplia gama de aplicaciones industriales.guías de instalación, y instrucciones de solución de problemas para garantizar un funcionamiento y mantenimiento óptimos del cilindro.
Nuestro equipo de soporte técnico está equipado para ayudar con la selección de productos, asesoramiento de aplicaciones y resolver cualquier problema operativo que pueda encontrar.incluido el control de fugas de aire, asegurando una lubricación adecuada y verificando la alineación del cilindro para prolongar la vida útil del producto.
También ofrecemos servicios de reparación y reemplazo de componentes desgastados o dañados, asegurando un tiempo de inactividad mínimo para sus operaciones.por favor consulte nuestro soporte de ingeniería para adaptar las soluciones que se adapten a sus necesidades específicas.
Se proporciona una cobertura de garantía completa con cada cilindro neumático de pistón,y nuestro equipo de servicio está comprometido a brindar asistencia rápida y efectiva para mantener su satisfacción y el rendimiento de su equipo.
Embalaje y envío:
Cada cilindro neumático de pistón está cuidadosamente empaquetado para garantizar la máxima protección durante el transporte.El cilindro se envuelve primero en una capa protectora de envoltura de burbujas para evitar cualquier arañazos o impactos menoresLuego se coloca dentro de una caja de cartón robusta, diseñada para minimizar el movimiento y absorber los golpes.
Para mayor seguridad, se utilizan insertos de espuma o materiales de relleno para asegurar el cilindro dentro de la caja.incluidos Fragile y This Side Up para guiar el transporte seguro.
Utilizamos transportistas de envío confiables para entregar el producto de manera rápida y segura a su puerta.que le permite controlar el estado de la entrega en tiempo real.
En caso de daños durante el envío, póngase en contacto con nuestro servicio de atención al cliente inmediatamente para obtener ayuda con devoluciones o reemplazos.
