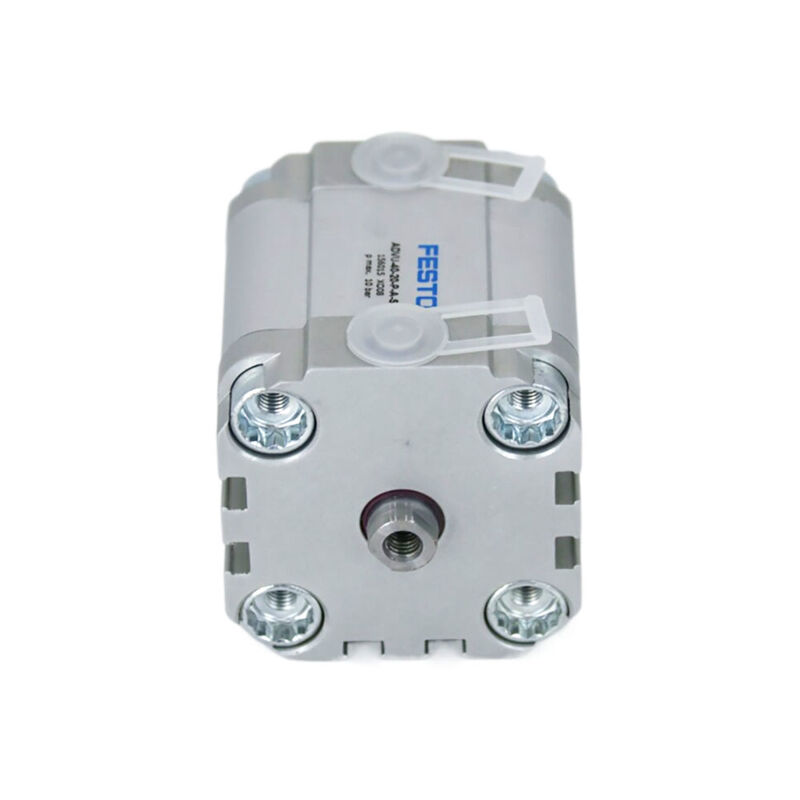

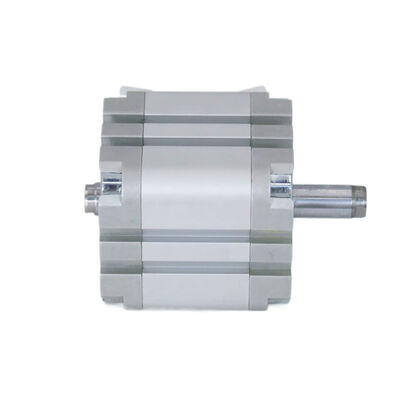

ADVU-100-10-A-P-A FESTO 156663 ADVU-100-10-15-20-25-30-40-50-A-P-A cilindro compacto

Descripción del Producto:

La serie ADVU de cilindros compactos de FESTO representa actuadores neumáticos diseñados con un enfoque en la eficiencia del espacio y la multifuncionalidad. Estos cilindros se utilizan ampliamente en sistemas automatizados, maquinaria de fabricación y otros campos industriales, debido a su rendimiento confiable y aplicación flexible.

Estos cilindros operan en modo de doble efecto y utilizan aire comprimido que cumple con el estándar de calidad ISO 8573-1:2010 [7:4:4] como medio operativo. Su presión de funcionamiento suele oscilar entre 0,08 MPa y 1 MPa (0,8 bar a 10 bar), con un rango de temperatura de funcionamiento de -20℃ hasta 80℃. Para entornos con niveles moderados de corrosión, los cilindros están clasificados con la Clase de Resistencia a la Corrosión 2.

La serie ADVU ofrece una amplia selección de diámetros de pistón, incluyendo tamaños como 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm y 125 mm. Las longitudes de carrera suelen oscilar entre 5 mm y 80 mm para los modelos estándar, mientras que las carreras opcionales pueden extenderse de 1 mm hasta 400 mm, dependiendo del diámetro del pistón elegido.

Los materiales clave utilizados incluyen acero inoxidable de alta aleación para la varilla del pistón y aleación de aluminio forjado tanto para el cuerpo del cilindro como para las tapas de los extremos. Los sellos dinámicos están hechos de caucho de nitrilo (NBR) y poliuretano termoplástico (TPE-U), lo que garantiza la durabilidad y un sellado fiable.

El diseño estructural de los cilindros ADVU es elegante y moderno, con superficies lisas junto con ranuras en tres lados diseñadas específicamente para la detección de posición. Las tapas de los extremos, tanto delanteras como traseras, se fijan de forma segura directamente al cuerpo del cilindro con tornillos, mientras que todo el conjunto se monta utilizando tornillos de cabeza hueca hexagonal para proporcionar una configuración robusta.

Esta serie incluye varios tipos derivados adaptados a aplicaciones específicas. Por ejemplo, la variante S1 tiene un cojinete de varilla de pistón extendido, el tipo S2 presenta una varilla de pistón de doble extremo, la versión S6 incorpora sellos clasificados para altas temperaturas de hasta 120℃, y la S20 está diseñada con una varilla de pistón hueca de doble extremo.

La flexibilidad de instalación es una característica notable, ya que el cilindro admite una variedad de métodos de montaje. Además del uso convencional de tornillos de cabeza hueca hexagonal, las ranuras provistas en tres lados permiten el uso de una amplia gama de componentes de montaje para adaptarse a diversos requisitos de configuración.

Para la detección de posición, estos cilindros son compatibles con sensores de proximidad que encajan perfectamente dentro de las ranuras del perfil. Estos sensores se pueden instalar al ras con la superficie del cilindro, lo que facilita el reemplazo del sensor sin necesidad de cambiar la disposición de montaje original.

En comparación con cilindros similares que siguen el estándar ISO 15552, la serie ADVU reduce la huella de instalación en aproximadamente un 50%, gracias a su diseño compacto. Fabricados con materiales de alta calidad, estos cilindros combinan una estructura robusta con una buena resistencia a la corrosión y proporcionan un rendimiento operativo estable y confiable.

Parámetros técnicos:

Este cilindro compacto ofrece un rendimiento fiable con un modo de funcionamiento de doble efecto y un diseño de pistón ovalado para la protección contra la torsión. El cilindro compacto presenta una rosca de varilla de pistón de M3, una carrera de 10 mm y un diámetro de pistón de 12 mm (diámetro equivalente). Su posición de montaje es flexible, lo que permite la instalación en cualquier orientación. Verdaderamente un cilindro compacto diseñado para aplicaciones neumáticas versátiles.

Aplicaciones:

El cilindro neumático de pistón FESTO ADVU es un componente esencial ampliamente utilizado en diversas aplicaciones de automatización industrial. Reconocido por su cuerpo de aluminio de alta calidad y su diseño robusto, este cilindro de automatización con certificación CE garantiza un rendimiento fiable en entornos exigentes. Con un diámetro de pistón de 12 mm (diámetro equivalente) y una longitud de carrera de 10 mm, el modelo ADVU está diseñado específicamente para la precisión y la eficiencia en operaciones de doble efecto.

Una de las principales ocasiones de aplicación del cilindro neumático FESTO ADVU es en las líneas de fabricación automatizadas, donde el control de movimiento preciso y repetible es fundamental. Su modo de funcionamiento de doble efecto permite la extensión y retracción controladas, lo que lo hace ideal para tareas como manipulación de materiales, embalaje y procesos de montaje. El diseño del pistón ovalado proporciona protección contra la torsión y la guía, lo que garantiza un movimiento suave y estable, lo cual es crucial en los sistemas de automatización que requieren una precisión constante.

Además, el tamaño compacto del cilindro neumático y la rosca de la varilla del pistón de M3 lo hacen adecuado para la integración en equipos de automatización más pequeños y sistemas robóticos. Esta flexibilidad permite a los ingenieros implementar el cilindro FESTO ADVU en diversos escenarios, desde líneas de montaje automotriz hasta la fabricación de semiconductores y plantas de procesamiento de alimentos. Su cuerpo de aluminio no solo contribuye a una estructura ligera, sino que también ofrece una excelente resistencia a la corrosión, lo que mejora la durabilidad y reduce los requisitos de mantenimiento.

Gracias a su diseño eficiente y su alta capacidad de suministro de 5000 piezas por mes, el cilindro neumático FESTO ADVU se puede entregar rápidamente en un plazo de 1 a 7 días hábiles después del pago, lo que lo convierte en una opción confiable para proyectos con plazos ajustados. El producto está disponible con opciones de embalaje flexibles, incluyendo cajas de cartón o embalaje personalizado según los requisitos del cliente, y se puede comprar con una cantidad mínima de pedido de solo una unidad, lo que permite la escalabilidad en la adquisición.

Las condiciones de pago como T/T, Western Union y PayPal brindan comodidad y seguridad a los compradores internacionales que negocian el precio de este cilindro de automatización premium. Ya sea que se utilice en automatización industrial, robótica o herramientas de máquinas, el cilindro neumático FESTO ADVU se destaca como una solución versátil y confiable diseñada para optimizar la eficiencia operativa y mejorar la calidad de la producción.

Embalaje y envío:

Nuestro cilindro neumático de pistón se empaqueta cuidadosamente para garantizar la máxima protección durante el transporte. Cada cilindro se envuelve de forma segura en espuma antiestática y se coloca dentro de una caja de cartón resistente y hecha a medida para evitar cualquier movimiento o daño.

Para mayor seguridad, las cajas se refuerzan con materiales de amortiguación y se sellan con cinta adhesiva de alta calidad. Todos los paquetes están claramente etiquetados con instrucciones de manipulación e información del producto.

Ofrecemos múltiples opciones de envío para satisfacer sus necesidades, incluyendo envío estándar, acelerado y de carga. Cada envío se rastrea y se asegura para garantizar una entrega oportuna y segura.

Al recibir su cilindro neumático de pistón, inspeccione el paquete en busca de cualquier signo de daño antes de firmar. Póngase en contacto con nuestro servicio de atención al cliente inmediatamente si observa algún problema para que podamos ayudarle de inmediato.
