Descripción del Producto:

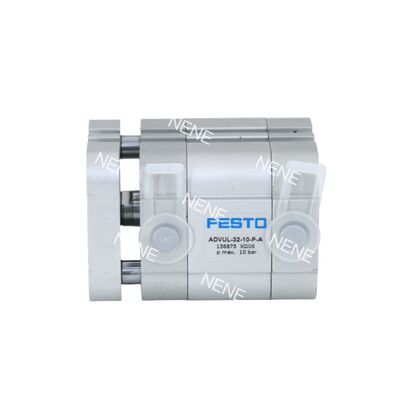

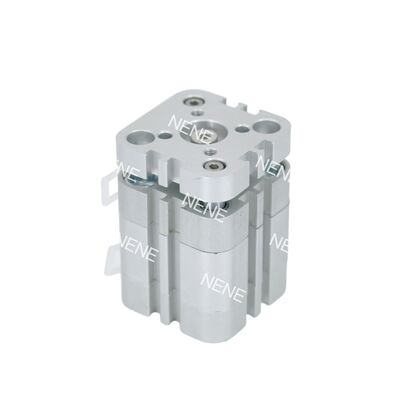

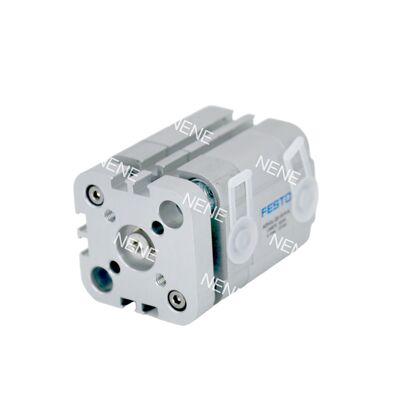

La serie FESTO ADVUL representa una solución compacta pero de alto rendimiento en cilindros de vástago guiado. Su diseño innovador integra el pistón, la varilla guía y la placa de acoplamiento de la horquilla en una sola unidad, lo que elimina eficazmente la torsión de la varilla del pistón. Esta integración garantiza un movimiento lineal excepcionalmente preciso, lo que lo hace ideal para aplicaciones exigentes.
Diseñada específicamente para sistemas automatizados donde el espacio es limitado y la fiabilidad es fundamental, la serie ADVUL ofrece un rendimiento excepcional sin comprometer el tamaño. La serie se adapta a una amplia gama de tamaños de orificio, desde 12 mm hasta 125 mm, lo que le permite adaptarse a diversos requisitos operativos.
Además, la serie admite longitudes de carrera de hasta 400 mm, lo que proporciona flexibilidad para manejar diferentes capacidades de carga y limitaciones espaciales. Esta combinación de compacidad, precisión y versatilidad hace que la serie FESTO ADVUL sea adecuada para entornos industriales desafiantes.
Características:
Diseño rígido anti-rotación
El producto presenta una estructura única de varilla guía y acoplamiento de horquilla que resiste eficazmente las fuerzas laterales y excéntricas. Este diseño garantiza una rigidez de movimiento excepcional y garantiza una precisión de posicionamiento repetible durante el funcionamiento.
Altamente integrado y compacto
Diseñado para la eficiencia del espacio, este diseño compacto es perfecto para la instalación en espacios reducidos. Ayuda a maximizar la eficiencia general de los diseños de máquinas al optimizar el uso del espacio disponible.
Fácil instalación y detección
Se ofrecen varios accesorios de montaje para proporcionar soluciones flexibles para diversas necesidades de instalación. Además, las ranuras de perfil integradas en el cuerpo del cilindro facilitan el montaje sencillo de sensores de proximidad, como la serie SME. Esta característica permite la detección de posición sin contacto, lo que permite una integración fluida y perfecta del sistema de control.
Construcción fiable y duradera
Construido con un barril de aleación de aluminio de precisión y una varilla de pistón de acero inoxidable de alta aleación, el producto ofrece una excelente durabilidad. También incluye amortiguación elastomérica estándar en ambos extremos, lo que contribuye a un funcionamiento suave y silencioso y a una vida útil prolongada.
Amplias condiciones de funcionamiento
Diseñado para funcionar de manera eficiente dentro de un rango de presión de 1,5 a 10 bar y un rango de temperatura ambiente de -20 °C hasta +80 °C, este producto es adecuado para una amplia gama de entornos industriales.
Parámetros técnicos:
| Diseño |
Pistón, Varilla de pistón |
| Amortiguación |
Anillos/placas de amortiguación elásticos en ambos extremos |
| Posición de montaje |
Opcional |
| Tipo de montaje |
Cualquiera, con orificio pasante, con accesorios |
| Medio de trabajo |
Aire comprimido filtrado, lubricado o no lubricado |
| Temperatura ambiente |
-20 ... 80°C |
- Carrera10 mm
- Diámetro del pistón12 mm
- AmortiguaciónAnillos/placas de amortiguación elásticos en ambos extremos
- Posición de montajeOpcional
- DiseñoPistón Varilla de pistón
- Detección de posiciónMediante interruptor de proximidad
- Símbolo00991737
- VariantesVarilla de pistón en un extremo
- Protección contra torsión/guíaVarilla guía con horquilla
- Presión de funcionamiento0,15 MPa ... 1 MPa
- Presión de funcionamiento1,5 bar ... 10 bar
- Modo de funcionamientoDoble efecto
- Medio de funcionamientoAire comprimido según ISO 8573-1:2010 [7:4:4]
- Nota sobre el medio de funcionamiento y pilotoPosible funcionamiento lubricado (en cuyo caso siempre se requerirá funcionamiento lubricado)
- Clase de resistencia a la corrosión CRC2 - Estrés de corrosión moderado
- Conformidad LABS (PWIS)VDMA24364-B1/B2-L
- Temperatura ambiente-20 °C ... 80 °C
- Energía de impacto en posiciones finales0,07 J
- Fuerza teórica a 0,6 MPa (6 bar, 87 psi), carrera de retorno51 N
- Fuerza teórica a 0,6 MPa (6 bar, 87 psi), carrera de avance68 N
- Masa en movimiento para una carrera de 0 mm21 g
- Masa en movimiento adicional por carrera de 10 mm4 g
- Peso básico para una carrera de 0 mm100 g
- Peso adicional por carrera de 10 mm14 g
- Tipo de montajeCon orificio pasante Con accesorios
- Conexión neumáticaM5
- Material de los tornillos de collarAcero inoxidable de alta aleación
- Material de la cubiertaAleación de aluminio forjado
- Material de las juntas dinámicasNBR TPE-U(PU)
- Material de la varilla del pistónAcero inoxidable de alta aleación
- Material del cilindroAleación de aluminio forjado
Aplicaciones:
Fabricación de vehículos de nueva energía
En el campo de la fabricación de vehículos de nueva energía, el posicionamiento y la sujeción precisos son procesos cruciales. Estas tecnologías se aplican ampliamente en el montaje de módulos de batería, así como en las líneas de producción de manipulación de piezas, soldadura y pintura. Su uso garantiza la precisión y la eficiencia en todas estas etapas de fabricación.
Semiconductores y electrónica
La industria de semiconductores y electrónica exige una limpieza y precisión excepcionales. Como tales, estas soluciones son perfectamente adecuadas para la manipulación de obleas, equipos de prueba y montaje de placas de circuito impreso (PCB). Su implementación apoya los altos estándares requeridos en estos procesos delicados e intrincados.
Maquinaria de alimentos y embalaje
Cuando se trata de maquinaria de alimentos y embalaje, la actuación y los movimientos de empuje fiables son esenciales para mantener la velocidad y la precisión. Estos sistemas sobresalen en aplicaciones de alta velocidad, como maquinaria de llenado, embalaje y sellado, lo que mejora la productividad y la consistencia operativa.
Automatización industrial general
En la automatización industrial general, estos componentes funcionan como elementos de accionamiento centrales confiables. Desempeñan un papel vital en la manipulación de materiales, así como en los procesos de carga y descarga de máquinas herramienta y estaciones de trabajo de montaje, lo que contribuye a flujos de trabajo de fabricación optimizados y eficientes.
Soporte y servicios:
Nuestro producto Cilindro neumático de pistón está diseñado para un rendimiento fiable y eficiente en diversas aplicaciones industriales. Para garantizar un funcionamiento y una longevidad óptimos, consulte las siguientes pautas de soporte técnico y servicio.
Instalación: Asegúrese de que el cilindro esté instalado de acuerdo con la orientación y las instrucciones de montaje especificadas. Utilice los accesorios adecuados y evite la desalineación para evitar el desgaste prematuro y las fugas.
Mantenimiento: Inspeccione regularmente el cilindro en busca de signos de desgaste, corrosión o daños. Lubrique las piezas móviles según lo recomendado en el manual de mantenimiento para mantener un funcionamiento suave. Reemplace los sellos y otros componentes consumibles periódicamente para evitar fugas de aire.
Solución de problemas: Los problemas comunes, como fugas de aire, funcionamiento lento o ruidos inusuales, a menudo se pueden resolver comprobando la presión de suministro de aire adecuada, inspeccionando si hay sellos dañados y asegurándose de que la varilla del cilindro no esté doblada ni obstruida.
Piezas de repuesto: Utilice únicamente piezas de repuesto originales para mantener el rendimiento del producto y la cobertura de la garantía. Póngase en contacto con su proveedor o centro de servicio autorizado para conocer la disponibilidad de piezas.
Soporte técnico: Para obtener asistencia técnica detallada, asesoramiento sobre aplicaciones o solicitudes de servicio, consulte el manual del producto o póngase en contacto con nuestro equipo de soporte técnico a través de los canales adecuados.
Garantía: El cilindro neumático de pistón está cubierto por nuestros términos de garantía estándar. Consulte la documentación de la garantía para obtener detalles sobre la cobertura y los procedimientos de reclamación.
Embalaje y envío:
Nuestros cilindros neumáticos de pistón se embalan cuidadosamente para garantizar la máxima protección durante el transporte. Cada cilindro se envuelve en papel anticorrosión y se asegura con plástico de burbujas para evitar cualquier daño. Luego, los productos se colocan en cajas corrugadas resistentes y personalizadas para minimizar el movimiento y absorber los golpes.
Para el envío, utilizamos transportistas confiables que ofrecen opciones de seguimiento y seguro para garantizar una entrega segura. Dependiendo del destino, los productos se envían por vía aérea, marítima o terrestre con la manipulación adecuada para mantener la integridad del producto. También proporcionamos un etiquetado y documentación claros para facilitar la identificación y el despacho de aduanas.
