Descripción del producto:
Válvula rotativa de mano neumática de la serie SMC VH
La serie SMC VH (incluidos los modelos VH301, VH300, VH312, VH311, VH332, VH330,y VH322) la válvula neumática de rotación manual es un dispositivo de control direccional manual diseñado específicamente para sistemas neumáticos industrialesConocido por su rendimiento fiable y versatilidad,Esta válvula se utiliza ampliamente para el control de circuito encendido y apagado y la gestión direccional en diversas aplicaciones, tales como maquinaria de automatización, máquinas herramientas y tuberías neumáticas.
Esta serie de válvulas ofrece dos tamaños de conexión de rosca: 02 (1/4 pulgadas) y 03 (3/8 pulgadas).Las variaciones derivadas como 02N y R están disponibles para adaptarse a diferentes requisitos de instalación de tuberías.El cuerpo de la válvula está construido de aleación de aluminio fundido a presión y se somete a un tratamiento de oxidación superficial, proporcionando una excelente resistencia a la corrosión.Es adecuado para entornos industriales con temperaturas que oscilan entre -5°C y 60°CEl núcleo de la válvula cuenta con un diseño de doble sellado que combina sellos duros y elásticos, lo que garantiza un rendimiento de sellado estable con tasas de fuga que cumplen con los estándares industriales de SMC.Está diseñado para funcionar en un rango de presión de 0 a 1.0 MPa, por lo que es compatible con las condiciones típicas del sistema neumático.
La válvula de rotación manual de la serie VH utiliza un mecanismo de rotación manual caracterizado por un posicionamiento preciso de los engranajes y una sensación de rotación suave.que impide eficazmente el mal funcionamiento causado por las vibraciones del equipoLa mayoría de los modelos incorporan una configuración de dos posiciones de tres vías, mientras que algunos admiten funciones de dos posiciones de dos vías que permiten un rápido cambio de circuito y apagado en sistemas neumáticos.Las opciones de instalación incluyen tanto el montaje del panel como el montaje de la base, y algunos modelos están provistos de soportes de montaje especiales para adaptarse a diversas configuraciones de equipos.
Además, estas válvulas rotativas manuales cuentan con un diseño de lubricación libre de aceite, lo que permite un funcionamiento estable a largo plazo sin necesidad de lubricantes adicionales,Reducción significativa de los gastos de mantenimientoAlgunos modelos ofrecen una clasificación de protección IP65, lo que los hace capaces de soportar ambientes difíciles con polvo y humedad.Cuando se combinan con accesorios tales como silenciadores y conectores neumáticosEn general, la serie SMC VH representa un componente de control manual rentable y fiable dentro del campo del control neumático industrial.
Parámetros técnicos:
| Serie |
Válvula de rotación neumática SMC (válvula de rotación manual de la serie VH) |
| El tipo |
Válvula de accionamiento manual (válvula rotativa manual SMC) |
| Rango de presión de trabajo |
0 a 1,0 MPa |
| Tipo de puerto |
Principalmente dos posiciones de tres vías S |
| Rango de temperatura de trabajo |
-5°C a 60°C |
| Medio de trabajo |
El aire comprimido seco, el aceite y la humedad deben filtrarse para evitar daños en el núcleo de la válvula |
Detalles de las válvulas manuales de la serie VH

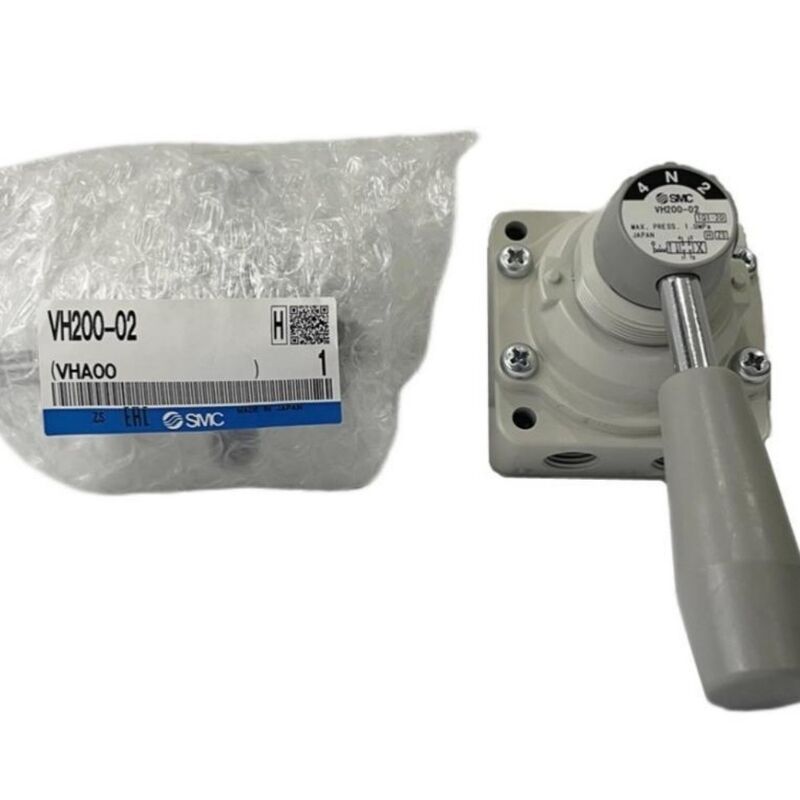

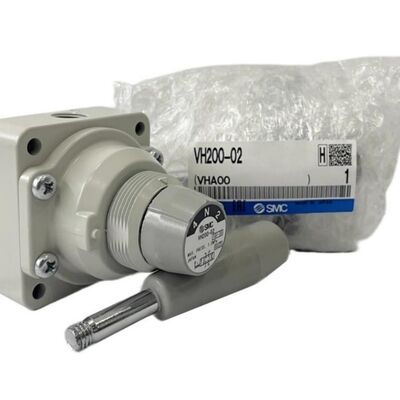

Imagen del producto de la serie VH de válvulas manuales
Símbolo JIS de las válvulas manuales de la serie VH
Especificaciones de las válvulas manuales de la serie VH
Especificación estándar
| Fluidos aplicables |
El aire |
| Presión de prueba |
1.5 MPa |
| Presión máxima de funcionamiento |
VH200/300/400 |
1.0 MPa |
| VH600 |
0.7 MPa |
| Temperatura ambiente y temperatura del fluido de funcionamiento |
-5 a 60°C (sin congelación) |
| Ángulo de funcionamiento |
90° |
| La lubricación |
No se requiere (utilice aceite de turbina de clase 1 ISO VG32, si está lubricado) |
Modelo
| Serie |
Tamaño del puerto |
Número de posiciones |
Modelo |
Características del caudal |
Peso (kg) |
| Montura del cuerpo |
Montaje del panel |
1 (P) → 2 (A) / 4 (B) |
2 (A) / 4 (B) → 3 (R) |
| C (dm)3/ [s·bar]) |
b |
El currículum |
C (dm)3/ [s·bar]) |
b |
El currículum |
| VH2 |
4/4. |
3 (centro cerrado) |
VH200-02 |
VH210-02 |
1.5 |
0.25 |
0.38 |
1.5 |
0.25 |
0.38 |
0.42 |
| 3 (centro de escape) |
VH201-02 |
VH211-02 |
| 2 (Posición) |
VH202-02 |
VH212-02 |
| 3 (centro cerrado) |
VH240-02 |
VH250-02 |
| 3 (centro de escape) |
VH241-02 |
VH251-02 |
| 2 (Posición) |
VH242-02 |
VH252-02 |
| 3 (centro cerrado) |
VH220-02 |
VH230-02 |
1.1 |
0.2 |
0.28 |
1.1 |
0.2 |
0.28 |
| 3 (centro de escape) |
VH221-02 |
VH231-02 |
| 2 (Posición) |
VH222-02 |
VH232-02 |
| VH3 |
¿Qué es el amor? |
3 (centro cerrado) |
VH300-02/03 y VH300-02/03 |
VH310-02/03 Las condiciones de los productos |
5.4 (1/4)
6.4 (3/8) |
0.25 |
1.25 (1/4)
1.5 (3/8) |
5.4 (1/4)
6.4 (3/8) |
0.25 |
1.25 (1/4)
1.5 (3/8) |
0.71 |
| 3 (centro de escape) |
VH301-02/03 Las condiciones de los productos de la categoría VH301-02/03 |
VH311-02/03 Las condiciones de los productos |
| 2 (Posición) |
VH302-02/03 Las condiciones de los productos |
VH312-02/03 Las condiciones de los productos |
| 3 (centro cerrado) |
VH320-02/03 Las condiciones de los productos |
VH330-02/03 Las condiciones de los productos |
4.5 (1/4)
5.3 (3/8) |
0.2 |
1.1 (1/4)
1.3 (3/8) |
4.5 (1/4)
5.3 (3/8) |
0.2 |
¿Qué es esto?
1.3 (3/8) |
| 3 (centro de escape) |
VH321-02/03 Las condiciones de los productos |
VH331-02/03 y otros |
| 2 (Posición) |
VH322-02/03 Las condiciones de los productos |
VH332-02/03 y otros |
| VH4 |
1/4 a 3/4 |
3 (centro cerrado) |
VH400-02 hasta 06 |
VH410-02 hasta 06 |
14.3 (1/4)
15.6 (3/8)
17.5 (1/2)
18.4 (3/4) |
0.25 |
3.4 (1/4)
3.8 (3/8)
4.3 (1/2)
4.5 (3/4) |
14.3 (1/4)
15.6 (3/8)
17.5 (1/2)
18.4 (3/4) |
0.25 |
3.4 (1/4)
3.8 (3/8)
4.3 (1/2)
4.5 (3/4) |
1.28 |
| 3 (centro de escape) |
VH401-02 hasta 06 |
VH411-02 hasta 06 |
| 2 (Posición) |
VH402-02 hasta 06 |
VH412-02 hasta 06 |
| 3 (centro cerrado) |
VH420-02 hasta 06 |
VH430-02 hasta 06 |
11.9 (1/4)
13.0 (3/8)
14.6 (1/2)
15.4 (3/4) |
0.2 |
2.9 (1/4)
3.1 (3/8)
3.5 (1/2)
3.7 (3/4) |
11.9 (1/4)
13.0 (3/8)
14.6 (1/2)
15.4 (3/4) |
0.2 |
2.9 (1/4)
3.1 (3/8)
3.5 (1/2)
3.7 (3/4) |
| 3 (centro de escape) |
VH421-02 hasta 06 |
VH431-02 hasta 06 |
| 2 (Posición) |
VH422-02 hasta 06 |
VH432-02 hasta 06 |
| VH6 |
3/4, 1 |
3 (centro cerrado) |
VH600-06/10 y el resto de los productos |
- |
37 (3/4)
38.8 (1) |
0.25 |
10.2 (3/4)
10.5 (1) |
37 (3/4)
38.8 (1) |
0.25 |
10.2 (3/4)
10.5 (1) |
9.7 |
| 3 (centro de escape) |
VH601-06/10 Las condiciones de los productos |
| 2 (Posición) |
VH602-06/10 Las condiciones de los productos |
Notación del número de modelo
Aplicaciones:
Las válvulas solares SMC, específicamente de la famosa serie de válvulas rotativas neumáticas SMC,se utilizan ampliamente en diversas aplicaciones industriales y de automatización debido a su rendimiento confiable y funcionalidad versátilEstas válvulas, incluida la válvula rotativa manual de la serie VH y la válvula rotativa manual SMC de dos posiciones de tres vías, son componentes esenciales en las configuraciones de válvulas de control manual del sistema neumático.Su diseño permite un control preciso del flujo de aire dentro de los sistemas neumáticos, por lo que son ideales para industrias que requieren un control manual preciso y eficiente del aire comprimido.
Una de las principales aplicaciones de las válvulas solenoides SMC es en líneas de fabricación automatizadas donde los actuadores neumáticos deben controlarse manualmente para mantenimiento, pruebas,o operaciones de emergenciaLa válvula rotativa manual ofrece una interfaz intuitiva para que los operadores cambien las rutas de flujo de aire de forma rápida y segura, garantizando un funcionamiento sin problemas sin la necesidad de sistemas de control electrónico complejos.Esto es especialmente crítico en entornos donde la seguridad y la fiabilidad son primordiales.
Otro escenario común para estas válvulas es en la maquinaria de envasado, donde es necesario un tiempo preciso y el control de los cilindros neumáticos para manejar productos delicados.La válvula rotativa manual SMC de dos posiciones de tres vías proporciona una solución simple pero eficaz para controlar la accionamiento de varios dispositivos neumáticosAdemás, estas válvulas se utilizan en equipos de laboratorio y equipos de ensayo,donde a menudo se requiere una intervención manual para ajustar o aislar secciones de circuitos neumáticos para experimentación o calibración.
Las válvulas solenoides SMC también encuentran aplicaciones en sistemas HVAC, donde controlar el flujo de aire manualmente puede ayudar en el diagnóstico y mantenimiento del sistema.Capacidad para operar dentro de un rango de presión de trabajo de 0 a 1El medio de trabajo es el aire comprimido seco.con aceite y humedad filtrados para proteger el núcleo de la válvula, garantizando una larga vida útil y un rendimiento constante.
Con la certificación CE que garantiza la calidad y la seguridad, estas válvulas se suministran con opciones de embalaje flexibles como cartón o embalaje personalizado según los requisitos del cliente.La cantidad mínima de pedido es sólo una pieza., lo que lo hace conveniente para aplicaciones a pequeña escala o reemplazos. Precio negociado, SMC asegura ofertas competitivas con una capacidad de suministro de 5000 piezas por mes.En el plazo de 1 a 7 días hábiles después del pago, y los términos de pago incluyen T / T, Western Union y PayPal, atendiendo a las diversas preferencias de los clientes.
En resumen, la serie de válvulas rotativas neumáticas SMC, incluida la válvula rotativa manual de la serie VH y la válvula rotativa manual de tres vías SMC de dos posiciones,son indispensables en las aplicaciones de válvulas de control manual de sistemas neumáticos en toda la fabricaciónLas industrias de envasado, laboratorio y aire acondicionado.y la entrega eficiente hacen que sean una opción preferida para soluciones de control neumático confiables.
Embalaje y envío:
Todas las válvulas solares SMC están cuidadosamente empaquetadas para garantizar la máxima protección durante el transporte.Los productos se colocan luego en robusto, cajas amortiguadas diseñadas para absorber golpes y vibraciones.
Para el envío, utilizamos transportistas confiables que proporcionan servicios de seguimiento y entrega oportuna. Dependiendo del tamaño del pedido y el destino, los envíos pueden enviarse por aire, mar o tierra,garantizar la elección del método más eficiente y rentable.
También incluimos documentación detallada con cada envío, incluyendo especificaciones del producto, instrucciones de instalación e información de garantía,para ayudar a nuestros clientes en el uso y mantenimiento adecuados.
Nuestro compromiso con el embalaje de calidad y el envío confiable asegura que cada válvula solenoide SMC llegue segura y lista para su uso inmediato.
