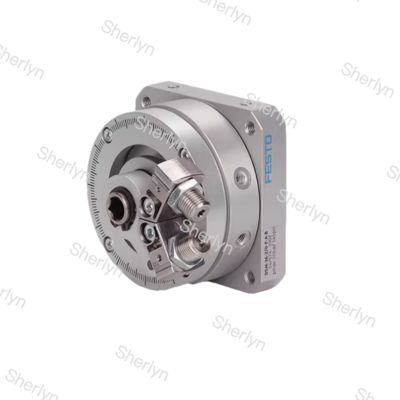

DSM-12-270-P-A-B FESTO cilindro giratorio 547570

Datos técnicos

• Tamaño12
• Ángulo de amortiguación1.8 grados
• Rango de ajuste del ángulo de giro0 grados ... 270 grados
• Ángulo de giro0 grados ... 270 grados
• Radio de parada permisible≥15 mm
• AmortiguaciónAnillos/almohadillas de amortiguación elástica en ambos extremos
• Posición de montajeCualquiera
• Ajuste de precisión-6 grados
• Modo de funcionamientoDoble efecto
• Diseño estructuralPaleta rotativa
• Detección de posiciónPara sensor de proximidad
• Símbolo00991265

Descripción del producto:

Las principales ventajas de los cilindros de la serie DSM se reflejan en los siguientes aspectos:

Ángulo de giro flexible y alta precisión:La serie DSM ofrece un ángulo de giro continuamente ajustable de hasta 270 °. Gracias al diseño de tope metálico fijo, puede lograr un posicionamiento de alta precisión en la posición terminal, asegurando la exactitud de los movimientos repetidos.

Estructura compacta y alta salida de par:Adoptando una estructura de paleta rotativa, la energía del aire comprimido se convierte directamente en movimiento oscilante, con una estructura compacta y ligera. Algunos modelos (como el DSM-T) adoptan un diseño de paleta de doble fuerza, que puede duplicar el par y alcanzar hasta 80 Nm.

Diversas opciones de amortiguación y detección:La serie DSM ofrece almohadillas de amortiguación elástica y amortiguación ajustable, con modelos básicos equipados con anillos/placas de amortiguación elástica. Los usuarios pueden elegir un amortiguador hidráulico más potente para absorber eficazmente el impacto generado por un alto momento de inercia. Al mismo tiempo, admite la detección de posición por interruptor de proximidad y algunos modelos tienen anillos magnéticos integrados para facilitar la instalación del sensor.

Modelos derivados ricos y rodamientos de alto rendimiento:La serie DSM ofrece múltiples modelos derivados. Por ejemplo, el modelo DSM-HD está equipado con rodamientos de alta resistencia que pueden soportar mayores fuerzas axiales y radiales. El modelo DSM-I también integra un potenciómetro giratorio, que se puede utilizar para construir un sistema de posicionamiento neumático servo completo.

Amplia adaptabilidad a las condiciones de trabajo:La serie DSM tiene una amplia gama de presiones de trabajo, como 2-10 bar o 0.35-0.8 MPa (dependiendo del modelo), lo que permite un funcionamiento estable a varias presiones. Su diseño enfatiza la fiabilidad, como el uso de nuevos sellos de cámara y paletas rotativas, logrando una excelente sincronía a presiones que van desde 1.5 a 10 bar.

Aplicaciones:

Con las características anteriores, la serie DSM funciona bien en los siguientes campos y dispositivos:

Automatización general de fábricas:La serie DSM se utiliza ampliamente en el campo de la automatización de fábricas en diversas industrias. Su estructura compacta y su método de instalación flexible facilitan la integración en dispositivos con espacio limitado.

Manipulación y montaje de materiales:En la tecnología de agarre y montaje, los cilindros DSM se pueden utilizar para girar, voltear, posicionar y transferir piezas de trabajo.

Maquinaria minera y entornos especiales:La serie DSM también se utiliza en maquinaria minera y herramientas neumáticas. Algunos modelos han obtenido la certificación ATEX y se pueden utilizar en entornos potencialmente explosivos. Su diseño (como algunos modelos que no utilizan principalmente metal de níquel y zinc de cobre) también es adecuado para industrias con requisitos especiales de materiales, como las instalaciones de producción de baterías de litio.

Sistema de posicionamiento de alta precisión:A través del potenciómetro integrado de la serie DSM-I, combinado con el controlador de eje CPX-CMAX y la válvula de control direccional proporcional VPWP, se puede extender a un sistema de posicionamiento neumático servo de alta precisión para lograr un control de movimiento complejo.

Soporte y servicios:

Nuestro soporte técnico y servicios de productos para el cilindro neumático de pistón incluyen:

- Asistencia experta para la resolución de problemas

- Guía de instalación

- Recomendaciones de mantenimiento

- Servicios de reparación

- Consejos para la optimización del rendimiento

Embalaje y envío:

Embalaje del producto:

El cilindro neumático de pistón se embalará cuidadosamente para garantizar su entrega segura. Se envolverá de forma segura en materiales protectores y se colocará en una caja de cartón resistente para evitar cualquier daño durante el transporte.

Envío:

Una vez que se confirme su pedido, el cilindro neumático de pistón se enviará en un plazo de 1 a 2 días hábiles. Ofrecemos varias opciones de envío para satisfacer sus necesidades, incluido el envío estándar y la entrega urgente. Recibirá un número de seguimiento para controlar el estado de su envío.
