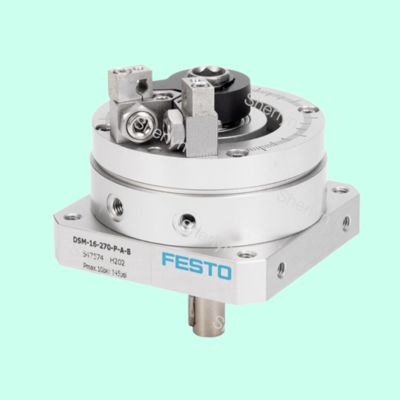

Cilindro rotatorio Festo de doble efecto tamaño 40 DSM-40-270-P-A-B 547586

Descripción del producto:

Las principales ventajas de los cilindros de la serie DSM se destacan en varios aspectos:

Ángulo de giro flexible y alta precisión:La serie DSM proporciona un ángulo de giro continuamente ajustable de hasta 270°. Con un diseño de tope metálico fijo, se logra un posicionamiento preciso de la posición terminal, lo que garantiza la precisión en los movimientos repetitivos.

Estructura compacta y salida de alto par:Utilizando una estructura de paleta giratoria, la energía del aire comprimido se convierte directamente en movimiento oscilante, lo que resulta en una estructura compacta y ligera. Ciertos modelos (como el DSM-T) cuentan con un diseño de paleta de doble fuerza, duplicando la salida de par para alcanzar hasta 80 Nm.

Diversas opciones de amortiguación y detección:La serie DSM ofrece almohadillas de amortiguación elásticas y amortiguación ajustable, con modelos básicos equipados con anillos/placas de amortiguación elásticos. Los usuarios pueden optar por un amortiguador hidráulico más robusto para absorber eficazmente el impacto de un alto momento de inercia. Además, admite la detección de proximidad por interruptor para la detección de posición, con algunos modelos que tienen anillos magnéticos integrados para una instalación conveniente del sensor.

Modelos derivados ricos y rodamientos de alto rendimiento:La serie DSM proporciona múltiples modelos derivados. Por ejemplo, el modelo DSM-HD cuenta con rodamientos de alta resistencia capaces de soportar mayores fuerzas axiales y radiales. El modelo DSM-I integra un potenciómetro giratorio, lo que permite la construcción de un sistema de posicionamiento neumático servo completo.

Amplia adaptabilidad a las condiciones de trabajo:Con una amplia gama de presiones de trabajo, como 2-10 bar o 0,35-0,8 MPa (según el modelo), la serie DSM garantiza un funcionamiento estable bajo diversas presiones. Priorizando la fiabilidad, incorpora nuevos sellos de cámara y paletas giratorias para lograr una excelente sincronización a presiones que oscilan entre 1,5 y 10 bar.

Aplicaciones:

Con las características anteriores, la serie DSM funciona bien en varios campos y dispositivos:

Automatización general de fábricas:La serie DSM se utiliza ampliamente en el campo de la automatización de fábricas en diferentes industrias. Su estructura compacta y su método de instalación flexible facilitan la integración en dispositivos con espacio limitado.

Manipulación y montaje de materiales:En la tecnología de agarre y montaje, los cilindros DSM se pueden utilizar para girar, voltear, posicionar y transferir piezas de trabajo.

Maquinaria minera y entornos especiales:La serie DSM también se aplica en maquinaria minera y herramientas neumáticas. Algunos modelos han obtenido la certificación ATEX y se pueden utilizar en entornos potencialmente explosivos. Su diseño (como algunos modelos que no utilizan principalmente metal de níquel y zinc de cobre) también es adecuado para industrias con requisitos especiales de materiales, como las instalaciones de producción de baterías de litio.

Sistema de posicionamiento de alta precisión:A través del potenciómetro integrado de la serie DSM-I, combinado con el controlador de eje CPX-CMAX y la válvula de control direccional proporcional VPWP, se puede extender a un sistema de posicionamiento neumático servo de alta precisión para lograr un control de movimiento complejo.

Datos técnicos

• Tamaño40
• Ángulo de amortiguación2 grados
• Rango de ajuste del ángulo de giro0 grados ... 270 grados
• Ángulo de giro0 grados ... 270 grados
• Radio de parada permisible≥40 mm
• AmortiguaciónAnillos/almohadillas de amortiguación elásticos en ambos extremos
• Posición de montajeCualquiera
• Ajuste de precisión-6 grados
• Modo de funcionamientoDoble efecto
