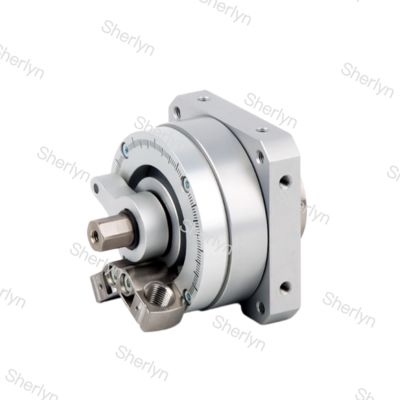

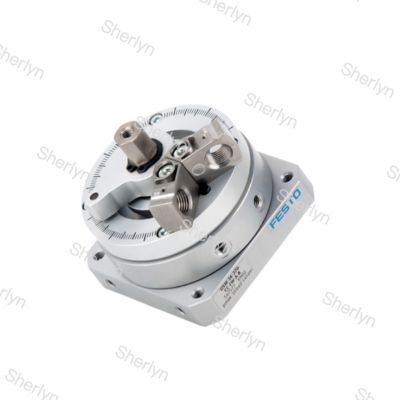

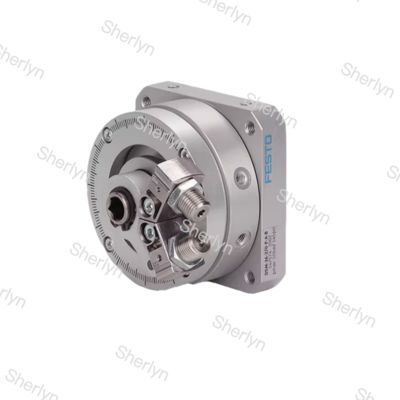

5447576 Actuador semi-rotativo de doble efecto Festo DSM-16-270-CC-A-B

Descripción del Producto:

Las principales ventajas de los cilindros de la serie DSM se reflejan en los siguientes aspectos:

Ángulo de giro flexible y alta precisión: La serie DSM ofrece un ángulo de giro continuamente ajustable de hasta 270 °. Gracias al diseño de tope metálico fijo, puede lograr un posicionamiento de alta precisión en la posición terminal, asegurando la exactitud de los movimientos repetidos.

Estructura compacta y alto par de salida: Adoptando una estructura de paleta giratoria, la energía del aire comprimido se convierte directamente en movimiento oscilante, con una estructura compacta y ligera. Algunos modelos (como el DSM-T) adoptan un diseño de doble paleta de fuerza, que puede duplicar el par y alcanzar hasta 80 Nm.

Diversas opciones de amortiguación y detección: La serie DSM ofrece almohadillas de amortiguación elásticas y amortiguación ajustable, con modelos básicos equipados con anillos/placas de amortiguación elásticos. Los usuarios pueden elegir un amortiguador hidráulico más potente para absorber eficazmente el impacto generado por un alto momento de inercia. Al mismo tiempo, admite la detección de posición por interruptor de proximidad, y algunos modelos tienen anillos magnéticos integrados para facilitar la instalación del sensor.

Ricos modelos derivados y rodamientos de alto rendimiento: La serie DSM ofrece múltiples modelos derivados. Por ejemplo, el modelo DSM-HD está equipado con rodamientos de alta resistencia que pueden soportar mayores fuerzas axiales y radiales. El modelo DSM-I también integra un potenciómetro giratorio, que se puede utilizar para construir un sistema de posicionamiento neumático servo completo.

Amplia adaptabilidad a las condiciones de trabajo: La serie DSM tiene una amplia gama de presiones de trabajo, como 2-10 bar o 0,35-0,8 MPa (dependiendo del modelo), lo que permite un funcionamiento estable a varias presiones. Su diseño enfatiza la fiabilidad, como el uso de nuevos sellos de cámara y paletas giratorias, logrando una excelente sincronía a presiones que van desde 1,5 hasta 10 bar.

Aplicaciones:

Con sus características específicas, la serie DSM demuestra un excelente rendimiento en varios campos y dispositivos:

Automatización general de fábricas:La serie DSM se utiliza ampliamente en el ámbito de la automatización de fábricas en una multitud de industrias. Su estructura compacta y su método de instalación flexible facilitan la integración en dispositivos con espacio limitado.

Manipulación y montaje de materiales:En el ámbito de la tecnología de agarre y montaje, los cilindros DSM se emplean para tareas como rotación, volteo, posicionamiento y transferencia de piezas de trabajo.

Maquinaria minera y entornos especiales:La serie DSM también encuentra aplicación en maquinaria minera y herramientas neumáticas. Ciertos modelos han obtenido la certificación ATEX y pueden operar en entornos potencialmente explosivos. Su diseño, como algunos modelos que no utilizan principalmente metal de níquel y zinc de cobre, es muy adecuado para industrias con requisitos de materiales específicos, como las instalaciones de producción de baterías de litio.

Sistema de posicionamiento de alta precisión:Mediante el uso del potenciómetro integrado de la serie DSM-I junto con el controlador de eje CPX-CMAX y la válvula de control direccional proporcional VPWP, se puede crear un sistema de posicionamiento neumático servo de alta precisión para lograr un control de movimiento avanzado.

Datos técnicos

• Tamaño16
• Ángulo de amortiguación12 grados
• Rango de ajuste del ángulo de rotación0 grados ... 246 grados
• Ángulo de giro0 grados ... 246 grados
• Radio de parada permisible≥17 mm
• AmortiguaciónAmortiguador en ambos extremos
• Posición de montajeopcional
• Ajuste fino-3 grados
• Modo de funcionamientoDoble efecto
