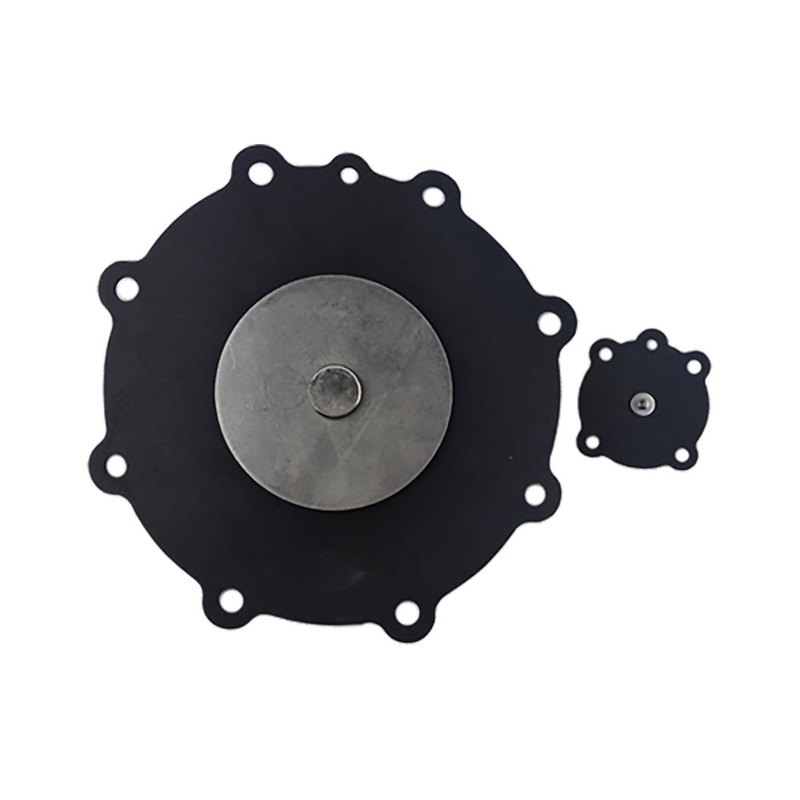

JOIL Vida útil del diafragma de la válvula de pulso de 000 ciclos Rango de temperatura -20C-200C para aplicaciones de trabajo pesado

Descripción del producto:

Traducción de las propiedades del diafragma de la válvula de pulso JOIL
El diafragma, como componente de sellado y control del núcleo de las válvulas de pulso JOIL, tiene las siguientes propiedades principales:

Características del material:
Los materiales comunes incluyen el caucho de nitrilo butadieno (NBR) y el caucho fluorado (FKM).que los hace aptos para condiciones de trabajo convencionales con aire comprimido que contenga aceiteLos diafragmas FKM presentan una excelente resistencia a altas temperaturas (-20°C a 200°C) y resistencia a la corrosión, adaptándose a ambientes duros como altas temperaturas, ácidos fuertes y álcalis.
Algunos diafragmas adoptan una estructura reforzada (por ejemplo, una capa interna de refuerzo de tela) para mejorar la resistencia al desgarro y la vida útil.

Rango de adaptación a la temperatura:
Los diafragmas NBR son generalmente adecuados para entornos de trabajo de -30°C a 120°C.
Los diafragmas FKM pueden soportar altas temperaturas de -20°C a 200°C, y algunos modelos especiales pueden funcionar brevemente a temperaturas aún más altas.

Propiedades físicas:
Espesor uniforme, normalmente de 1,5 mm a 3 mm, diseñado de acuerdo con el tamaño del puerto de la válvula para garantizar un ajuste preciso con la superficie de sellado del cuerpo de la válvula.
Alta velocidad de recuperación elástica: después de que la válvula de pulso se abra y cierre a alta frecuencia (varias veces por segundo), puede rebotar rápidamente para mantener el rendimiento de sellado,con una tasa de recuperación elástica de ≥ 85%, generalmente.
Resistencia a la tracción ≥ 15 MPa y resistencia a la ruptura ≥ 30 kN/m, proporcionando una buena resistencia mecánica para resistir el impacto de la presión de pulso.

Duración de servicio:
En condiciones de trabajo normales (presión 0,4 ∼0,6 MPa, aire limpio a temperatura normal), la vida útil del diafragma puede alcanzar más de 1 millón de ciclos;los diafragmas FKM de alta calidad pueden extender la vida útil a más de 2 millones de ciclos.

Diseño estructural:
Adopta una estructura de sellado de labio con una altura de labio de 0,5 mm, lo que garantiza un ajuste ajustado con el cuerpo de la válvula bajo presión, con una tasa de fuga ≤ 0,1 L/min (bajo una presión de ensayo de 0,8 MPa).
La parte central está equipada con una estructura de posicionamiento que coincide con el núcleo de la válvula para garantizar la sincronización del movimiento y evitar el fallo de sellado causado por la desviación.

Compatibilidad:
Los diafragmas especializados están diseñados para diferentes modelos de válvulas de pulso JOIL (por ejemplo, tipo de ángulo recto, tipo sumergido).garantizar la compatibilidad de las instalaciones.

Estas propiedades garantizan en conjunto que las válvulas de pulso JOIL logren un control de soplado eficiente y estable en los sistemas de eliminación de polvo, reduciendo el tiempo de inactividad del equipo causado por una falla del diafragma.

Nota de terminología técnica clave
Capa de refuerzo de tejido: una capa de tejido de fibra de alta resistencia (por ejemplo, nylon, fibra de vidrio) incrustada en el material del diafragma.Mejora la resistencia del diafragma al estiramiento y desgarro sin comprometer su elasticidad, que es crucial para prolongar la vida útil en el funcionamiento de alta frecuencia.
Estructura de sellado del labio: un diseño de sellado común para los diafragmas.Esta estructura es más fiable que la sellada plana para válvulas de pulso con ciclos de encendido y apagado frecuentes..
Impacto de presión de pulso: El cambio instantáneo de presión cuando la válvula de pulso libera aire comprimido (generalmente 0,4 ∼ 0,8 MPa).El diafragma debe soportar este impacto repetido sin deformación permanente, que depende de su resistencia a la tracción y el rendimiento de recuperación elástica.

Parámetros técnicos:

Aplicaciones:

Sistemas de eliminación de polvo industrial

Como componente clave del sistema de soplado por pulso en los colectores de polvo de las bolsas, los diafragmas de válvulas de pulso JOIL se utilizan ampliamente en equipos de eliminación de polvo en industrias como el hierro y el acero, el cemento,y energía eléctricaPueden abrirse y cerrarse rápidamente para controlar el pulso de aire comprimido, lo que permite la limpieza del polvo de las bolsas de filtro.Esto no sólo garantiza la eficiencia de la eliminación del polvo, sino que también prolonga la vida útil de las bolsas de filtro.

Industria química

Algunos diafragmas de válvulas de pulso JOIL están hechos de materiales resistentes a la corrosión, como el caucho fluoro (FKM), que presentan una excelente resistencia a la corrosión.pueden utilizarse en procesos de producción química para controlar el flujo y la presión de diversos gases o líquidos corrosivos, por ejemplo, en escenarios como el transporte de soluciones ácido-alcalinas y el control de gas para los hervidores de reacción química.

Industria alimentaria

Si los diafragmas de las válvulas de pulso JOIL están fabricados con materiales de calidad alimentaria, pueden utilizarse para el control neumático de los envases de alimentos,transporte de materiales, y otros vínculos, garantizando la seguridad e higiene del proceso de producción de alimentos.

Fabricación de automóviles

Durante procesos como la pintura y la soldadura en la fabricación de automóviles, se generan polvo y humos, que requieren una purificación mediante equipos de eliminación de polvo.Los diafragmas de válvulas de pulso JOIL se pueden aplicar en los sistemas de eliminación de polvo de los talleres de fabricación de automóviles para mantener el aire del taller limpioEsto proporciona un buen entorno de trabajo para los trabajadores y también ayuda a mejorar la calidad del producto.

Industria del medio ambiente de alta temperatura

Las industrias como la metalurgia y la cerámica implican la purificación de gases de combustión a alta temperatura.Los modelos resistentes a altas temperaturas de los diafragmas de las válvulas de pulso JOIL pueden funcionar de forma estable en condiciones de trabajo de alta temperaturaCon materiales resistentes a altas temperaturas y diseños estructurales especiales, pueden soportar impactos de presión de pulso en ambientes de alta temperatura y lograr una limpieza eficiente del polvo.

Nota complementaria sobre los términos específicos de la industria

Recolector de polvo de Baghouse:Una pieza central del equipo de eliminación de polvo que utiliza bolsas de filtro (hechas de tejido o materiales no tejidos) para atrapar las partículas de polvo del gas.El diafragma de la válvula de pulso con acción rápida de encendido y apagado impulsa el aire comprimido para soplar el polvo adherido a las bolsas de filtro, manteniendo la eficiencia de filtración de las bolsas.

Materiales que cumplen con los requisitos de calidad alimentaria:Materiales que cumplen con las normas internacionales de seguridad alimentaria (por ejemplo, certificación de la FDA en los EE.UU., regulaciones de la UE 10/2011). Estos materiales no son tóxicos, inodoros y no liberan sustancias nocivas,que los hacen aptos para el contacto directo o indirecto con los alimentos.

Gas de combustión de alta temperatura:Gas de combustión con una temperatura que normalmente supera los 150 °C, generado durante procesos como la fundición de metales (metallurgia) y la sinterización de cerámica.Las características de los materiales de construcción basados en FKM son esenciales para evitar la deformación o falla del material en tales entornos..

Embalaje y envío:

Nombre del producto: Diafragma de válvula de pulso

Descripción: Diafragma de alta calidad para válvulas de pulso, hecho de material duradero y duradero.

Contenido del envase: - 1 diafragma de la válvula de pulso - Manual del usuario

Información sobre el envío: - Método de envío: envío estándar - Tiempo de entrega estimado: 5-7 días hábiles - Costo de envío: 5 dólares.99
