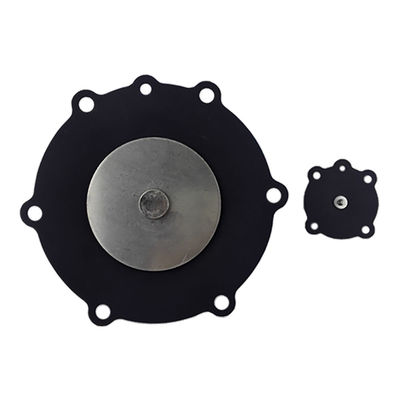

2.5' Kit de reparación del diafragma para la válvula de pulso de la articulación JISI65 JIFI65 JIHI65

Descripción del Producto:

Características del Material:
Los materiales comunes incluyen caucho de nitrilo butadieno (NBR) y fluorocaucho (FKM). Los diafragmas de NBR tienen buena resistencia al aceite y al desgaste, lo que los hace adecuados para condiciones de trabajo convencionales con aire comprimido que contiene aceite; los diafragmas de FKM exhiben una excelente resistencia a altas temperaturas (-20°C a 200°C) y resistencia a la corrosión, adaptándose a entornos hostiles como altas temperaturas, ácidos fuertes y álcalis.
Algunos diafragmas adoptan una estructura reforzada (por ejemplo, una capa de refuerzo de tejido interno) para mejorar la resistencia al desgarro y la vida útil.

Rango de Adaptación de Temperatura:
Los diafragmas de NBR son generalmente adecuados para entornos de trabajo que van desde -30°C a 120°C.
Los diafragmas de FKM pueden soportar altas temperaturas de -20°C a 200°C, y algunos modelos especiales pueden funcionar brevemente a temperaturas aún más altas.

Propiedades Físicas:
Espesor uniforme, típicamente entre 1,5 mm y 3 mm, diseñado de acuerdo con el tamaño del puerto de la válvula para garantizar un ajuste preciso con la superficie de sellado del cuerpo de la válvula.
Alta tasa de recuperación elástica: Después de que la válvula de pulso se abre y se cierra a alta frecuencia (varias veces por segundo), puede rebotar rápidamente para mantener el rendimiento de sellado, con una tasa de recuperación elástica de ≥85% generalmente.
Resistencia a la tracción ≥15MPa y resistencia al desgarro ≥30kN/m, proporcionando una buena resistencia mecánica para resistir el impacto de la presión del pulso.

Vida Útil:
En condiciones de trabajo estándar (presión de 0,4–0,6MPa, aire limpio a temperatura normal), la vida útil del diafragma puede alcanzar más de 1 millón de ciclos; los diafragmas de FKM de alta calidad pueden extender la vida útil a más de 2 millones de ciclos.

Diseño Estructural:
Adopta una estructura de sellado labial con una altura de labio de 0,5–1 mm, lo que garantiza un ajuste hermético con el cuerpo de la válvula bajo presión, con una tasa de fuga ≤0,1L/min (bajo una presión de prueba de 0,8MPa).
La parte central está equipada con una estructura de posicionamiento que coincide con el núcleo de la válvula para garantizar la sincronización del movimiento y evitar fallas de sellado causadas por desviación.

Compatibilidad:
Los diafragmas especializados están diseñados para diferentes modelos de válvulas de pulso JOIL (por ejemplo, tipo de ángulo recto, tipo sumergido). Presentan una alta precisión dimensional con un rango de tolerancia de ≤±0,1 mm, lo que garantiza la compatibilidad de la instalación.

Estas propiedades aseguran colectivamente que las válvulas de pulso JOIL logren un control de soplado eficiente y estable en los sistemas de eliminación de polvo, reduciendo el tiempo de inactividad del equipo causado por fallas en el diafragma.

Capa de Refuerzo de Tejido:
Una capa de tejido de fibra de alta resistencia (por ejemplo, nailon, fibra de vidrio) incrustada en el material del diafragma. Mejora la resistencia del diafragma al estiramiento y al desgarro sin comprometer su elasticidad, lo cual es crucial para prolongar la vida útil en operaciones de alta frecuencia.

Estructura de Sellado Labial:
Un diseño de sellado común para diafragmas. El "labio" (borde delgado) elevado en el diafragma se deforma ligeramente bajo presión, ajustándose estrechamente a la superficie de sellado del cuerpo de la válvula para bloquear las fugas de aire; esta estructura es más confiable que el sellado plano para válvulas de pulso con ciclos frecuentes de encendido y apagado.

Impacto de la Presión del Pulso:
El cambio de presión instantáneo cuando la válvula de pulso libera aire comprimido (generalmente 0,4–0,8MPa). El diafragma debe soportar este impacto repetido sin deformación permanente, lo que depende de su resistencia a la tracción y su rendimiento de recuperación elástica.

Parámetros Técnicos:

Aplicaciones:

Sistemas Industriales de Eliminación de Polvo
Como componente clave del sistema de soplado por pulsos en colectores de polvo de mangas , los diafragmas de las válvulas de pulso JOIL se utilizan ampliamente en equipos de eliminación de polvo en industrias como el hierro y el acero, el cemento y la energía eléctrica. Pueden abrirse y cerrarse rápidamente para controlar el soplado por pulsos de aire comprimido, lo que permite la limpieza del polvo de las bolsas filtrantes. Esto no solo garantiza la eficiencia de la eliminación del polvo, sino que también extiende la vida útil de las bolsas filtrantes.

Industria Química
Algunos diafragmas de válvulas de pulso JOIL están hechos de materiales resistentes a la corrosión como el fluorocaucho (FKM), que exhiben excelente resistencia a la corrosión . Por lo tanto, se pueden utilizar en procesos de producción química para controlar el flujo y la presión de varios gases o líquidos corrosivos, por ejemplo, en escenarios como el transporte de soluciones ácido-alcalinas y el control de gases para calderas de reacción química.

Industria Alimentaria
La industria de procesamiento de alimentos tiene estrictos requisitos de higiene. Si los diafragmas de las válvulas de pulso JOIL están hechos de materiales que cumplen con los estándares alimentarios , se pueden utilizar para el control neumático en el envasado de alimentos, el transporte de materiales y otros enlaces, garantizando la seguridad e higiene del proceso de producción de alimentos.

Fabricación Automotriz
Durante procesos como la pintura y la soldadura en la fabricación automotriz, se generan polvo y humos, que requieren purificación mediante equipos de eliminación de polvo. Los diafragmas de las válvulas de pulso JOIL se pueden aplicar en los sistemas de eliminación de polvo de los talleres de fabricación automotriz para mantener limpio el aire del taller. Esto proporciona un buen entorno de trabajo para los trabajadores y también ayuda a mejorar la calidad del producto.

Industrias de Entornos de Alta Temperatura
Industrias como la metalurgia y la cerámica implican la purificación de gases de combustión a alta temperatura . Los modelos de diafragmas de válvulas de pulso JOIL resistentes a altas temperaturas pueden funcionar de manera estable en condiciones de trabajo a alta temperatura. Con materiales resistentes a altas temperaturas y diseños estructurales especiales, pueden soportar los impactos de la presión del pulso en entornos de alta temperatura y lograr una limpieza eficiente del polvo.

Notas Complementarias sobre Términos Específicos de la Industria
Colector de Polvo de Mangas : Una pieza clave del equipo de eliminación de polvo que utiliza bolsas filtrantes (hechas de tela o materiales no tejidos) para atrapar partículas de polvo del gas. La acción de encendido y apagado rápido del diafragma de la válvula de pulso impulsa el aire comprimido para soplar el polvo que se adhiere a las bolsas filtrantes, manteniendo la eficiencia de filtración de las bolsas.
Materiales que Cumplen con los Estándares Alimentarios : Materiales que cumplen con los estándares internacionales de seguridad alimentaria (por ejemplo, certificación FDA en los EE. UU., regulaciones EU 10/2011). Estos materiales no son tóxicos, inodoros y no liberan sustancias nocivas, lo que los hace adecuados para el contacto directo o indirecto con alimentos.
Gases de Combustión a Alta Temperatura : Gases de combustión con una temperatura que generalmente excede los 150°C, generados durante procesos como la fundición de metales (metalurgia) y la sinterización de cerámica. Los diafragmas resistentes a altas temperaturas (por ejemplo, a base de FKM) son esenciales para evitar la deformación o falla del material en tales entornos.

Embalaje y Envío:

Nombre del Producto: Diafragma de la Válvula de Pulso

Descripción: Diafragma de repuesto de alta calidad para válvulas de pulso.

El paquete incluye: 1 diafragma de válvula de pulso

Método de envío: Envío estándar

Tiempo estimado de entrega: 3-5 días hábiles
